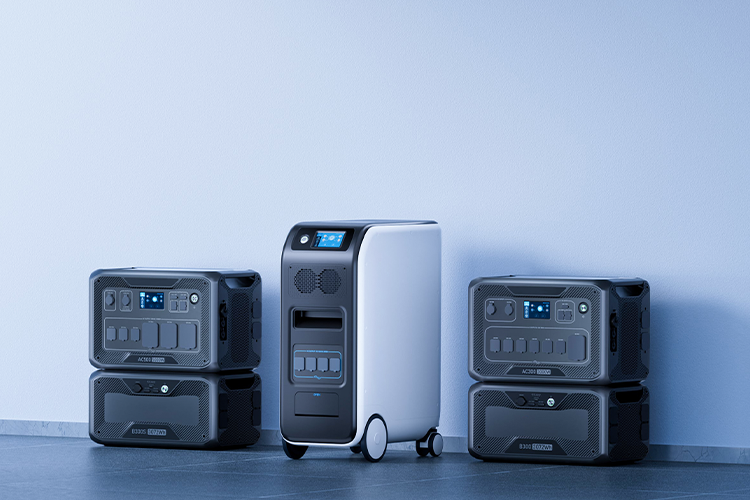

便攜式儲能

應用概述

便攜式儲能廣泛應用于應急供電、戶外作業、探險、露營等。其組成包括：電池包、BMS、PD快充板、控制板、太陽能充電模塊、逆變器等。逆變器將電池的低壓直流通過變壓器轉換成交流230VAC/50Hz或110VAC/60Hz，是便攜式儲能的核心，具有高效率、高可靠性的特性，因此對器件的選用有嚴格的要求。

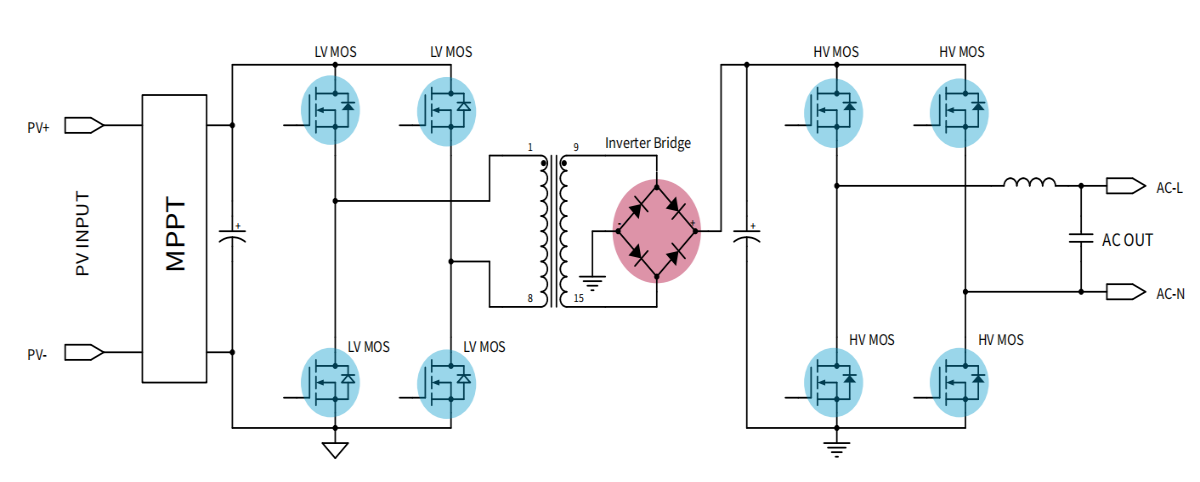

電路原理圖

器件選型

Type	Current	Voltage	Package	Application	VF @25℃	IR(uA)25℃	IR(mA)125℃	IFSM(A)	TJ（℃）
D3K203E50	2	300	D3K	150W	1.0@2A	10	0.5	50	-55 to +150
D3K206E50	2	600	D3K	200W	1.3@2A	10	0.5	50	-55 to +150
ABS206E50	2	600	ABS	100W	1.2@1A	10	0.5	50	-55 to +150
MSB403E50	4	300	MSB	150W	1.0@2A	10	0.5	120	-55 to +150
MSB406E50	4	600	MSB	200W	1.3@2A	10	0.5	120	-55 to +150
GBU603E50	6	300	GBU	250W	1.0@3A	10	0.5	150	-55 to +150
D3K603E50	6	300	D3K	150W	1.1@3A	10	0.5	150	-55 to +150
D3K606E50	6	600	D3K	200W	1.3@3A	10	0.5	150	-55 to +150
RBU606E50	6	600	RBU	300W	1.15@3A	10	0.5	175	-55 to +150
GBU606E50	6	600	GBU	500W	1.28@3A	10	0.5	175	-55 to +150
LSB803E50	8	300	LSB	200W	1.0@4A	10	0.5	175	-55 to +150
LSB806E50	8	600	LSB	400W	1.3@4A	10	0.5	175	-55 to +150
GBU803E50	8	300	GBU	300W	1.1@4A	10	0.5	175	-55 to +150
D3K803E50	8	300	D3K	300W	1.1@4A	10	0.5	175	-55 to +150
GBU806E50	8	600	GBU	500W	1.3@4A	10	0.5	175	-55 to +150
D3K806E50	8	600	D3K	400W	1.3@4A	10	0.5	175	-55 to +150
GBU1003E50	10	300	GBU	500W	0.97@5A	10	0.5	200	-55 to +150
GBU1004E50	10	400	GBU	500W	1.15@5A	10	0.5	200	-55 to +150
GBU1006E50	10	600	GBU	800W	1.25@5A	10	0.5	200	-55 to +150
GBJ1503E50	15	300	GBJ	800W	1.15@7.5A	10	0.5	225	-55 to +150
GBJ1506E50	15	600	GBJ	1000W	1.5@7.5A	10	0.5	225	-55 to +150
GBU1503E50	15	300	GBU	800W	1.15@7.5A	10	0.5	225	-55 to +150
GBU1506E50	15	600	GBU	1000W	1.5@7.5A	10	0.5	240	-55 to +150
D3K1503E150	15	300	D3K	800W	1.1@7.5A	10	0.5	180	-55 to +150
GBU1503E150	15	300	GBU	600W	1.1@3A	10	0.5	180	-55 to +150
GBU1508E50	15	800	GBU	1200W	1.35@7.5A	10	0.5	210	-55 to +150
GBU2503E50	25	300	GBU	1000W	1.15@7.5A	10	0.5	300	-55 to +150
GBJ2503E50	25	300	GBJ	1200W	1.15@7.5A	10	0.5	250	-55 to +150
GBU2506E50	25	600	GBU	1500W	1.6@12.5A	10	0.5	300	-55 to +150
GBJ2506E50	25	600	GBJ	1800W	1.75@12.5A	10	0.5	300	-55 to +150
GBJ2508E50	25	800	GBJ	1500W	1.85@12.5A	10	0.5	300	-55 to +150
GBJ2512E50	25	1200	GBJ	1500W	1.8@12.5A	10	0.5	230	-55 to +150
GBJ3503E50	35	300	GBJ	1500W	1.28@17.5A	10	0.5	380	-55 to +150
GBJ3506E50	35	600	GBJ	2500W	1.95 @17.5A	10	0.5	380	-55 to +150
GBJ4003E50	40	300	GBJ	2000W	1.6@20A	10	0.5	450	-55 to +150
GBJ4006E50	40	600	GBJ	3000W	1.65@20A	10	0.5	450	-55 to +150
DXB4003E50	40	300	DXT	2500W	1.2@20A	10	0.5	450	-55 to +150
DXB4006E50	40	600	DXT	3500W	1.85@20A	10	0.5	450	-55 to +150
DXT4006E50	40	600	DXT-5	3500W	1.8@20A	10	0.5	450	-55 to +150
GBJ4003E150	40	300	GBJ	2000W	1.45@20A	10	0.5	450	-55 to +150
DXT6003E50	60	300	DXT-5	3000W	1.65@30A	10	0.5	480	-55 to +150
DXT6006E50	60	600	DXT-5	4000W	2.2@30A	10	0.5	480	-55 to +150
DXB6003E50	60	300	DXT	3000W	1.4@30A	10	0.5	480	-55 to +150
DXB6006E50	60	600	DXT	4000W	2.1@30A	10	0.5	480	-55 to +150
DXB8003E50	80	300	DXT	3500W	1.8@40A	10	0.5	550	-55 to +150
DXB8006E50	80	600	DXT	5000W	2.4@40A	10	0.5	550	-55 to +150
DXT8006E50	80	600	DXT-5	5000W	2.5@40A	10	0.5	550	-55 to +150

沃爾德肖特基二極管采用先進的封裝工藝，具有低正向壓降的特點。電流涵蓋了1A到60A，電壓從40V到200V全覆蓋，可以滿足電源產品的高效率，高可靠性的需求。

沃爾德快恢復二極管采用先進的封裝工藝，電壓從100V到1700V，電流從1A到300A,反向恢復時間從16ns到500ns ,適用于PFC電路，高頻高壓電源等。

沃爾德LOW VF快恢復二極管具有低的VF值、低漏電流，應用于PFC電路、高頻高壓電路、次級整流電路。

沃爾德共陰共陽快恢復二極管具有一致性好，低VF值、低Trr、低漏電流的特性，應用于高頻橋式整流電路，正負壓輸出整流電路、高頻高壓大電流電路。

器件選型

沃爾德肖特基二極管采用先進的封裝工藝，具有低正向壓降的特點。電流涵蓋了1A到60A，電壓從40V到200V全覆蓋，可以滿足電源產品的高效率，高可靠性的需求。

沃爾德快恢復二極管采用先進的封裝工藝，電壓從100V到1700V，電流從1A到300A,反向恢復時間從16ns到500ns ,適用于PFC電路，高頻高壓電源等。

沃爾德LOW VF快恢復二極管具有低的VF值、低漏電流，應用于PFC電路、高頻高壓電路、次級整流電路。

沃爾德共陰共陽快恢復二極管具有一致性好，低VF值、低Trr、低漏電流的特性，應用于高頻橋式整流電路，正負壓輸出整流電路、高頻高壓大電流電路。

器件選型

沃爾德肖特基二極管采用先進的封裝工藝，具有低正向壓降的特點。電流涵蓋了1A到60A，電壓從40V到200V全覆蓋，可以滿足電源產品的高效率，高可靠性的需求。

沃爾德快恢復二極管采用先進的封裝工藝，電壓從100V到1700V，電流從1A到300A,反向恢復時間從16ns到500ns ,適用于PFC電路，高頻高壓電源等。

沃爾德LOW VF快恢復二極管具有低的VF值、低漏電流，應用于PFC電路、高頻高壓電路、次級整流電路。

沃爾德共陰共陽快恢復二極管具有一致性好，低VF值、低Trr、低漏電流的特性，應用于高頻橋式整流電路，正負壓輸出整流電路、高頻高壓大電流電路。
