低壓降橋
產品概述

LOW VF整流橋產品是由四只低壓降整流芯片作橋式連接,有四個引出腳。兩只二極管負極的連接點是全橋直流輸出端的“正極”,兩只二極管正極的連接點是全橋直流輸出端的“負極”,外用絕緣封而成。LOW VF即是正向壓降極低的整流橋。

產品特點
1
低壓降橋
所謂LOW VF整流橋是指正向壓降低于普通整流橋的正向壓降,根據熱量計算公式 Q =I2Rt=Pt=UIt=U2t/R=I2Rt,電壓越低,所發出的熱量越小,相對應的有功功率就越高;所以,同功率電路應用中LOW VF整流橋的效率更高,熱量更低。

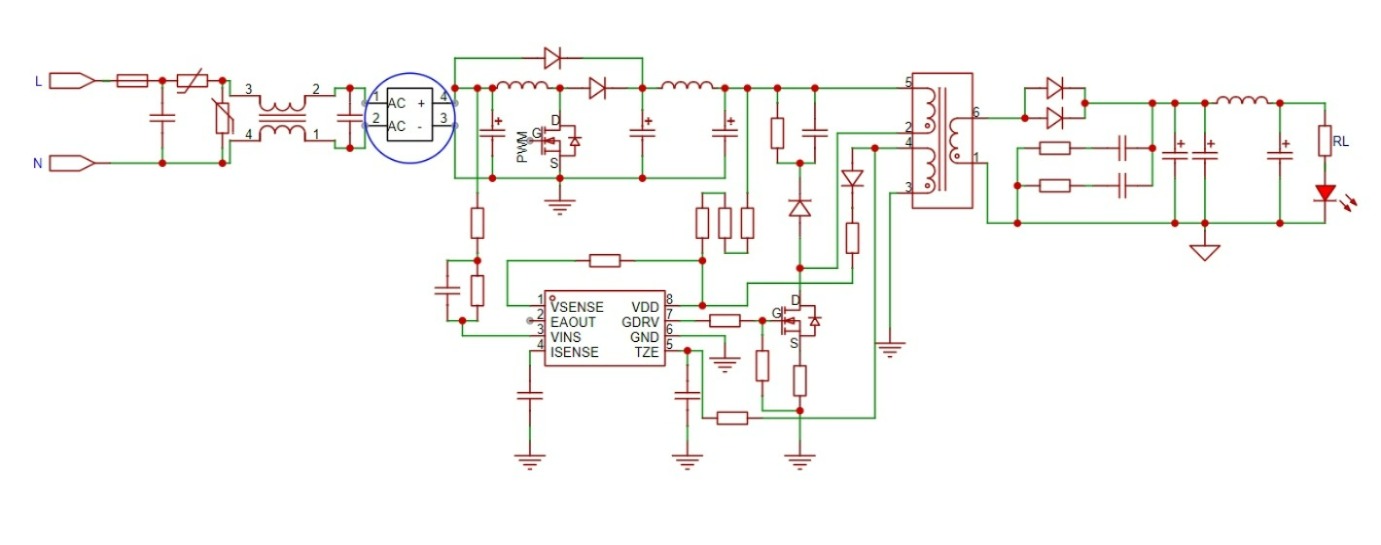

電路應用
應用領域

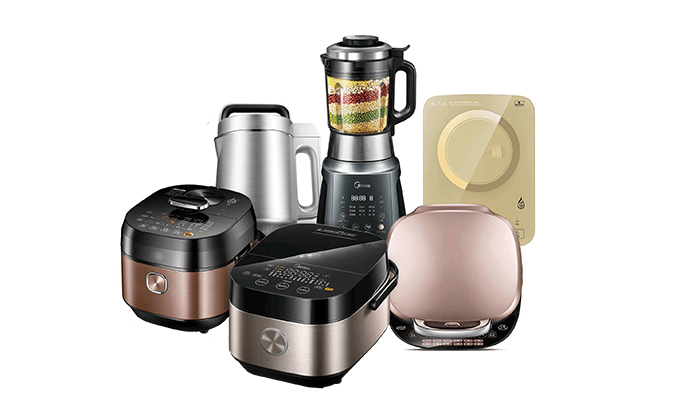

家用電器
家用電器
適配器
適配器
LED電源
LED電源

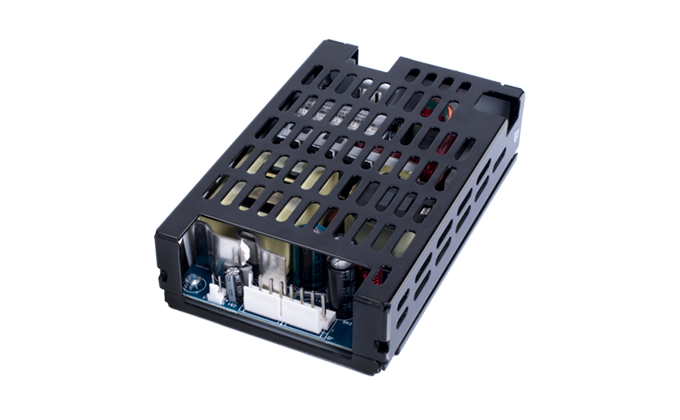

工業設備電源
工業設備電源
產品選型

Type

Current

Voltage

Package

Application

VF@25℃

VF@125℃

IR(uA)25℃

IR(mA)125℃

IFSM(A)

Download

MSB40JL

4

600

MSB

50W

0.85@2A

0.79@2A

10

0.5

80

LSB40JL

4

600

LSB

60W

0.85@2A

0.79@2A

10

0.5

80

GBP406L

4

600

GBP

65W

0.85@2A

0.79@2A

10

0.5

80

RBU406L

4

600

RBU

65W

0.85@2A

0.79@2A

10

0.5

80

GBU806L

8

600

GBU

100W

0.88@4A

0.82@4A

10

0.5

120

KBJ806L

8

600

KBJ

100W

0.88@4A

0.82@4A

10

0.5

120

RBU806L

8

600

RBU

100W

0.88@4A

0.82@4A

10

0.5

120

GBU1006L

10

600

GBU

120W

0.86@5A

0.80@5A

10

0.5

150

GBU1506L

15

600

GBU

150W

0.9@7.5A

0.84@7.5A

10

0.5

250

KBJ1506L

15

600

KBJ

150W

0.9@7.5A

0.84@7.5A

10

0.5

250

RBU1506L

15

600

RBU

150W

0.9@7.5A

0.84@7.5A

10

0.5

250

GBJ1506L

15

600

GBJ

150W

0.9@7.5A

0.84@7.5A

10

0.5

250

GBJ1508L

15

800

GBJ

150W

0.85@7.5A

0.8@7.5A

10

0.5

250

GBJ2506L

25

600

GBJ

250W

0.96@12.5A

0.9@12.5A

10

0.5

300

GBU2506L

25

600

GBU

200W

0.86@12.5A

0.80@12.5A

10

0.5

300

GBJ2508L

25

800

GBJ

250W

0.8@12.5A

0.75@12.5A

10

0.5

300

DXB2508L

25

800

DXT

300W

0.91@12.5A

0.85@12.5A

10

0.5

300

DXT4008L

40

800

DXT-5

500W

0.95@20A

0.90@20A

10

0.5

450

DXT6008L

60

800

DXT-5

600W

0.95@30A

0.90@30A

10

0.5

500



測試對比數據



普通橋

Standard Recovery Bridge

LOW VF橋

LOW VF Bridge

競品(常規)

Competitor Bridge(Standard)

(正向壓降)VF

(Forward Voltage drop)

2A@1.1V//4A@1.1V

6A@1.1V//8A@1.1V

10A@1.1V//15A@1.1V

4A@0.85V//8A@0.88V

10A@0.86V//15A@0.85V

25A@0.86V//40A@0.95V

2A@1.15V//4A@1.3V

6A@1.2V//8A@1.3V

10A@1.15V//15A@1.1V

浪涌(IFSM)

Surge current Capability (IFSM)

6A@175A//10A@220A

8A@120A//15A@250A

6A@125A//10A@170A

封裝

(Package)

NBS/MSB/LBS/PLB/KBJL/GBJ

ABS/MBF/GBP/GBU//GBL

D3K/KBJ/DXT

MSB/LSB/GBP/RBU/GBU

KBJ/GBJ/DXT

ABS/MBF/GBP/GBU

GBL/D3K/KBJ/DXT


對比數據可以看出,LOW VF整流橋的正向壓降更低。

工作原理

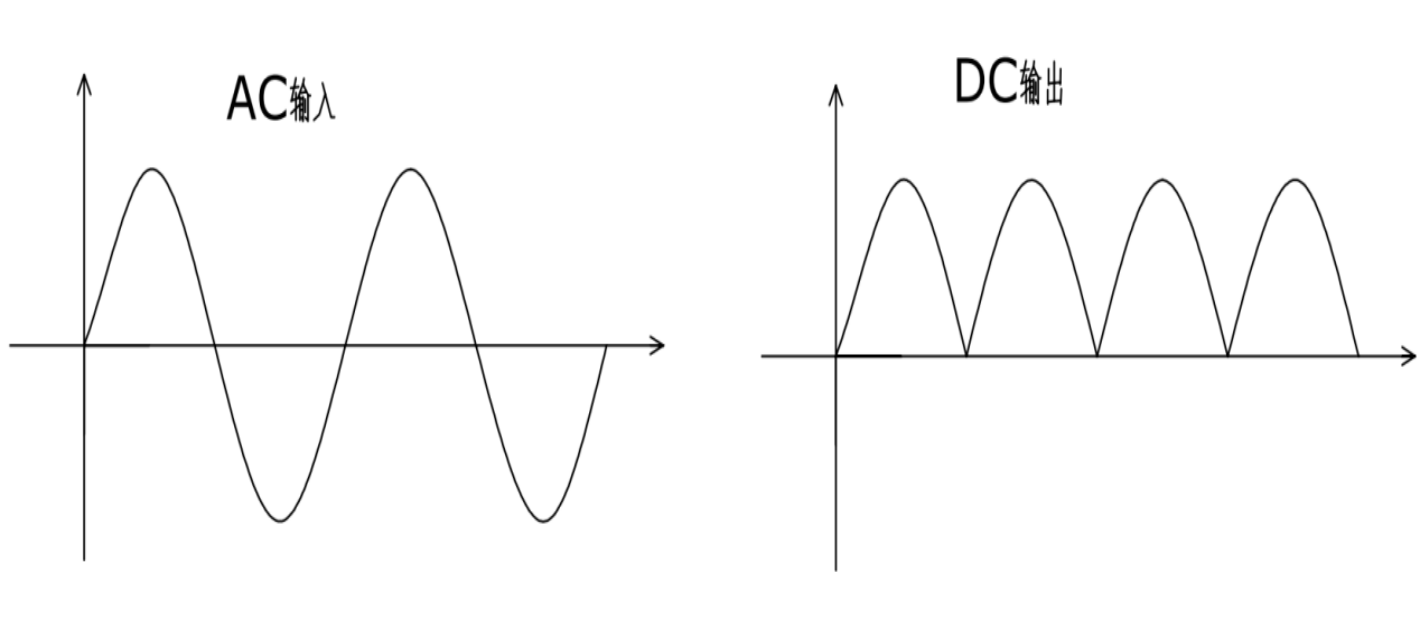

整流電路:利用具有單向?qū)щ娦阅艿恼鳂颍部梢苑Q(chēng)作整流橋堆。把電路中方向和大小都變化的50Hz/60Hz的交流電變換成方向不變但大小仍然有脈動的直流電。
