LED電源

應用概述

LED主要應用于各種需要照明光源的領域，在照明行業的LED燈具驅動應用中，采用兩級隔離高PF無頻閃，高效節能和高可靠性的LED驅動電源成為主流應用方案。沃爾德的軟橋、LOW VF橋、超快恢復二極管、高壓肖特基二極管能滿足用戶對高性能LED驅動電源的不同需求。

電路原理圖

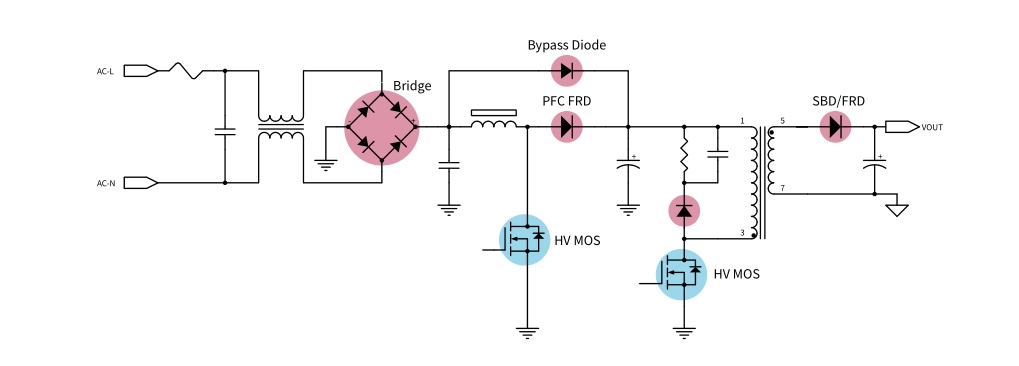

方案1：PFC+FLYBACK

器件選型

功率 Power	橋堆BD1 Bridge Stack BD1	PFC二極管D1 PFC Diode	旁路二極管D2 Bypass Diode D2	次級整流二極管D5 Secondary Rectifier Diode D5	備注 Remarks
40W	WRMSB30M	ES2JB	S1J	TSA8L300	Output Voltage<45V
60W	WRMSB40M	ES2JB	S1J	TSP10L300D	Output Voltage<45V
75W	WRGBU610	ES3JB	S1J	TSR16L300CT	Output Voltage<45V
100W	WRGBU810	MUR460	S2JB	TSR20L300CT	Output Voltage<45V

注：輸出電壓高于45V，D5可以采用沃爾德超快恢復二極管MUR1040CT/MUR1640CT/MUR1060CT/MUR1660CT

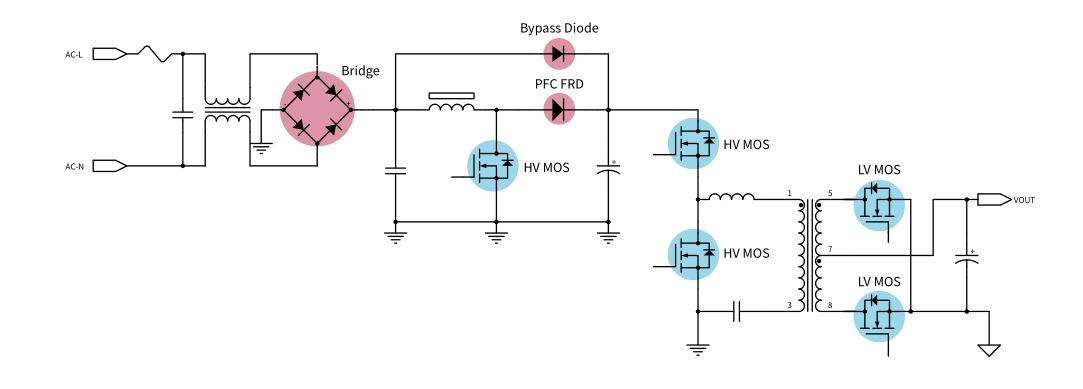

方案2：PFC+LLC+SR同步整流

器件選型

功率 Power	橋堆BD1 Bridge Stack	PFC二極管D1 PFC diode D1	旁路二極管D2 Bypass Diode D2
150W	GBU8V06	MUR860ACT	S2JB
200W	GBU1006L	MUR860ACT	S3JB
240W	GBU1506L	MUR1060ACF	S3JB
300W	GBU2506L	MURE1560ACT	S5JSP

注：橋堆采用LOW VF橋。輸出電壓高的，可以將Q5 Q6同步整流MOS換成高壓肖特二極管或超快恢復二極管

沃爾德肖特基二極管采用先進的封裝工藝，具有低正向壓降的特點。電流涵蓋了1A到60A，電壓從40V到200V全覆蓋，可以滿足電源產品的高效率，高可靠性的需求。

沃爾德快恢復二極管采用先進的封裝工藝，電壓從100V到1700V，電流從1A到300A,反向恢復時間從16ns到500ns ,適用于PFC電路，高頻高壓電源等。

沃爾德LOW VF快恢復二極管具有低的VF值、低漏電流，應用于PFC電路、高頻高壓電路、次級整流電路。

沃爾德共陰共陽快恢復二極管具有一致性好，低VF值、低Trr、低漏電流的特性，應用于高頻橋式整流電路，正負壓輸出整流電路、高頻高壓大電流電路。
