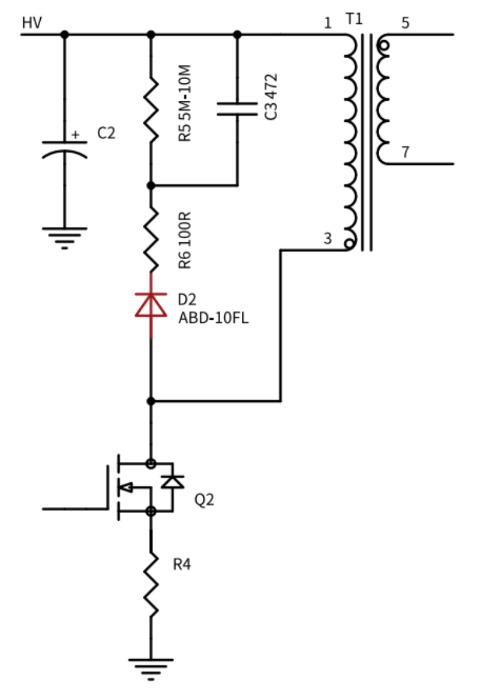

沃爾德吸收二極管具有較長的存儲時間和較小的Irr,同時具有較長的平緩反向恢復特性,能平緩恢復電流,應用于電源的RCD吸收電路,從而使電源產品達到更好的EMI特性,滿足電源產品高效率、高可靠性的需求。

整流橋產品是由四只整流硅芯片作橋式連接,有四個引出腳。兩只二極管負極的連接點是全橋直流輸出端的“正極”,兩只二極管正極的連接點是全橋直流輸出端的“負極”,外用絕緣塑封而成。
肖特基整流橋產品是由4顆肖特基硅二極管橋式連接,有四個引出腳。兩只二極管負極的連接點是全橋直流輸出端的“正極”,兩只二極管正極的連接點是全橋直流輸出端的“負極”,外用絕緣朔料封裝而成。
LOW VF整流橋產品是由四只低壓降整流硅芯片作橋式連接,有四個引出腳。兩只二極管負極的連接點是全橋直流輸出端的“正極”,兩只二極管正極的連接點是全橋直流輸出端的“負極”,外用絕緣塑封而成。LOW VF即是正向壓降極低的整流橋。
逆變橋是由四顆快恢復二極管整合一起,即將四顆芯片封裝到一個支架上作橋式連接,有四個引出腳。兩只二極管負極的連接點是直流輸出端的“正極”,兩只二極管正極的連接點是直流輸出端的“負極”,另兩個引腳是交流輸入端,外用絕緣塑料封裝而成。
一種集成采樣功能的整流橋,即通過采集電路中的輸入電流,實現功率分配、電路保護。
開關橋是由四只高速開關二極管作橋式連接,有四個引出腳。兩只二極管負極的連接點是全橋直流輸出端的“正極”,兩只二極管正極的連接點是全橋直流輸出端的“負極”,外用絕緣塑封而成。
沃爾德高壓肖特基二極管具有較低的VF值和極低的反向漏電流Ir,體現出良好的低溫升特性。VRRM高達350V,電流從5A到40A全覆蓋,能更好的滿足高壓輸出電源的高效率、高可靠性的需求。
沃爾德 LOW VF肖特基二極管采用先進的Trench工藝,具有較低的VF值和極低的高溫漏電流,能更好的滿足電源產品的高效率,高可靠性的需求。
沃爾德LOW Trr超快恢復二極管具有極低的反向恢復時間Trr和極低的反向恢復電荷Qrr,并具有超快的開關速度,應用于硬開關條件下的PFC電路和高壓高頻電源的次級整流電路。
沃爾德SGT MOS 具有極低的RDs(on) 、低的Qg和Ciss ,并具有開關速度快等特點,能滿足產品溫升和效率的要求。
沃爾德Planar MOS 具有低的RDs(on)和Ciss 并具有強的EAS性能等特點,能滿足產品高效和可靠的要求。
沃爾德Trench MOS 具有較低的RDs(on) 、Qg和Ciss ,開關速度快并具有強的EAS性能和抗短路性能等特點,能滿足產品高效和可靠的要求。
沃爾德SJ(超結)MOS采用多層外延工藝,具有低RDS(on)、結電容小、Qg 小,易驅動、開關速度快的特點,使電源更容易實現高效率,高可靠性。
通過優化二極管Ta/Tb(開通時間/關斷時間)較軟的恢復特性,大幅減少諧波振蕩的發生,從而減少或者減小橋堆周邊EMI抑制器件的使用或者使用規格,例如X電容,共模電感,差模電感等。
沃爾德吸收二極管具有較長的存儲時間和較小的Irr,同時具有較長的平緩反向恢復特性,能平緩恢復電流,應用于電源的RCD吸收電路,從而使電源產品達到更好的EMI特性,滿足電源產品高效率、高可靠性的需求。
