拆解報告：ifory安福瑞35W雙USB-C口氮化鎵充電器

前言

充電頭網拿到了ifory安福瑞推出的一款35W氮化鎵充電器，這款充電器采用雙USB-C口設計，并配有折疊插腳，外殼圓潤光滑，便于攜帶收納。充電器具備35W輸出功率，單口輸出可滿足蘋果筆記本電腦充電使用。

雙口輸出時支持功率自動分配，功率分配為18+18W，均支持快充輸出，可以滿足兩臺蘋果手機同時快充。并且還支持PPS快充，對安卓手機的快充兼容性也不錯。下面就對這款充電器進行拆解，看看內部做工如何。

安福瑞35W氮化鎵充電器開箱

充電器包裝盒正面采用ifory品牌結合幾何圖形元素進行設計，非常有特點。

背面印有充電器詳細規格參數。

包裝內含充電器和使用說明書。

充電器為方塊造型，采用白色塑料外殼，表面磨砂抗指紋，通體白色使得整體看上去顯得十分簡約。

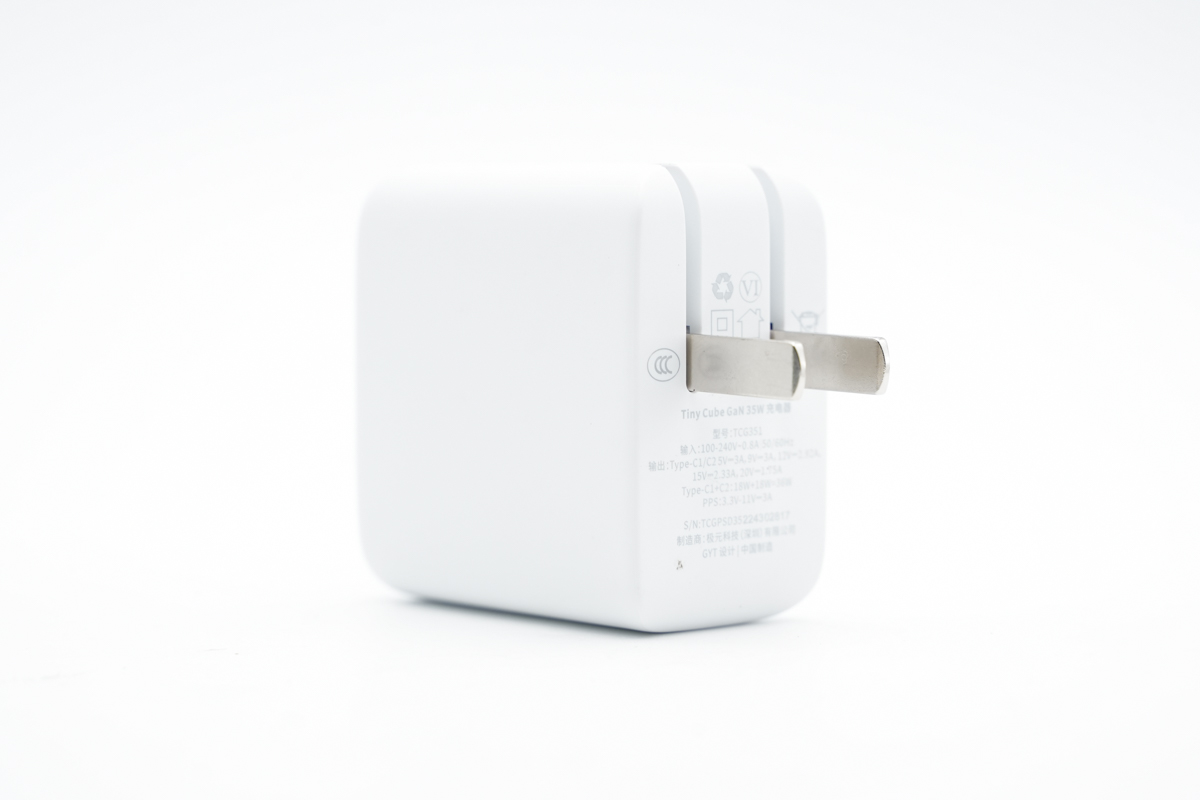

充電器配備可折疊國標插腳，方便攜帶。

輸入端外殼印有充電器參數

型號：TCG351

輸入：100-240V~ 50/60Hz 0.8A

Type-C1/C2輸出：5V3A，9V3A，12V2.92A，15V2.33A，20V1.75A

Type-C1+C2：18W+18W

PPS：3.3-11V3A

制造商：極元科技（深圳）有限公司

充電器通過了CCC認證。

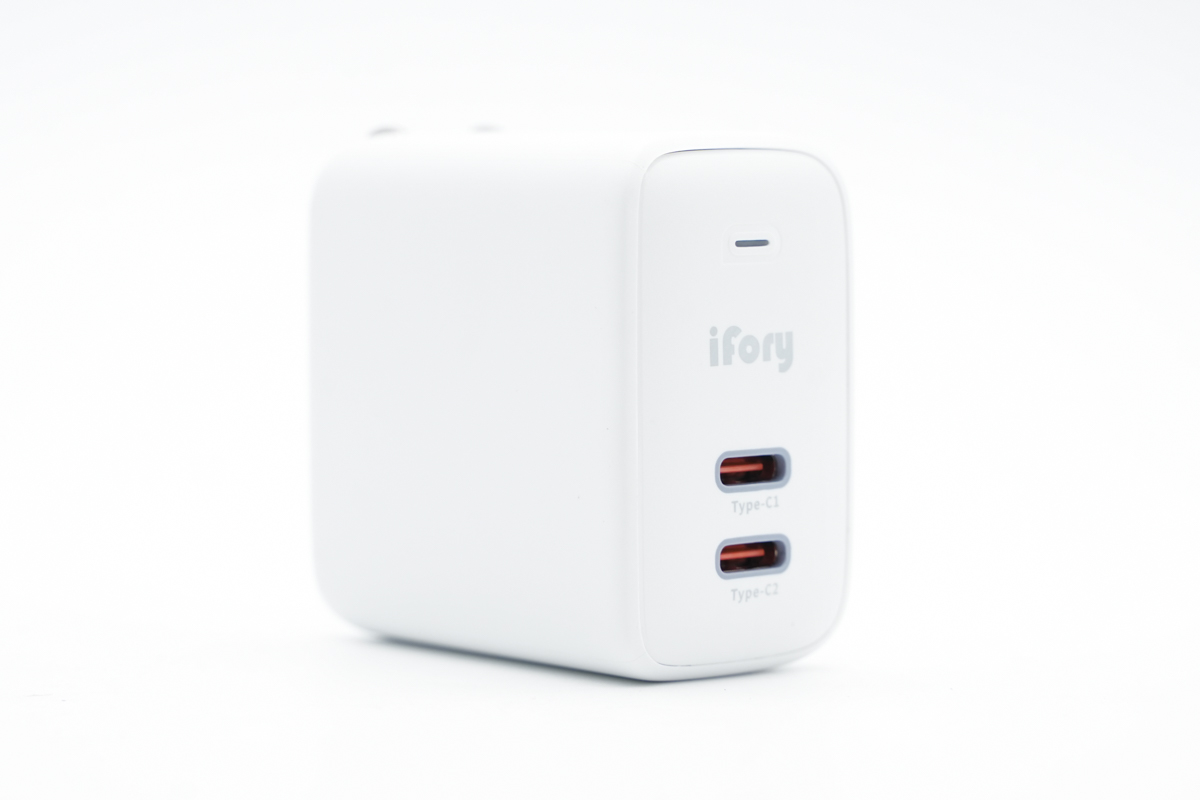

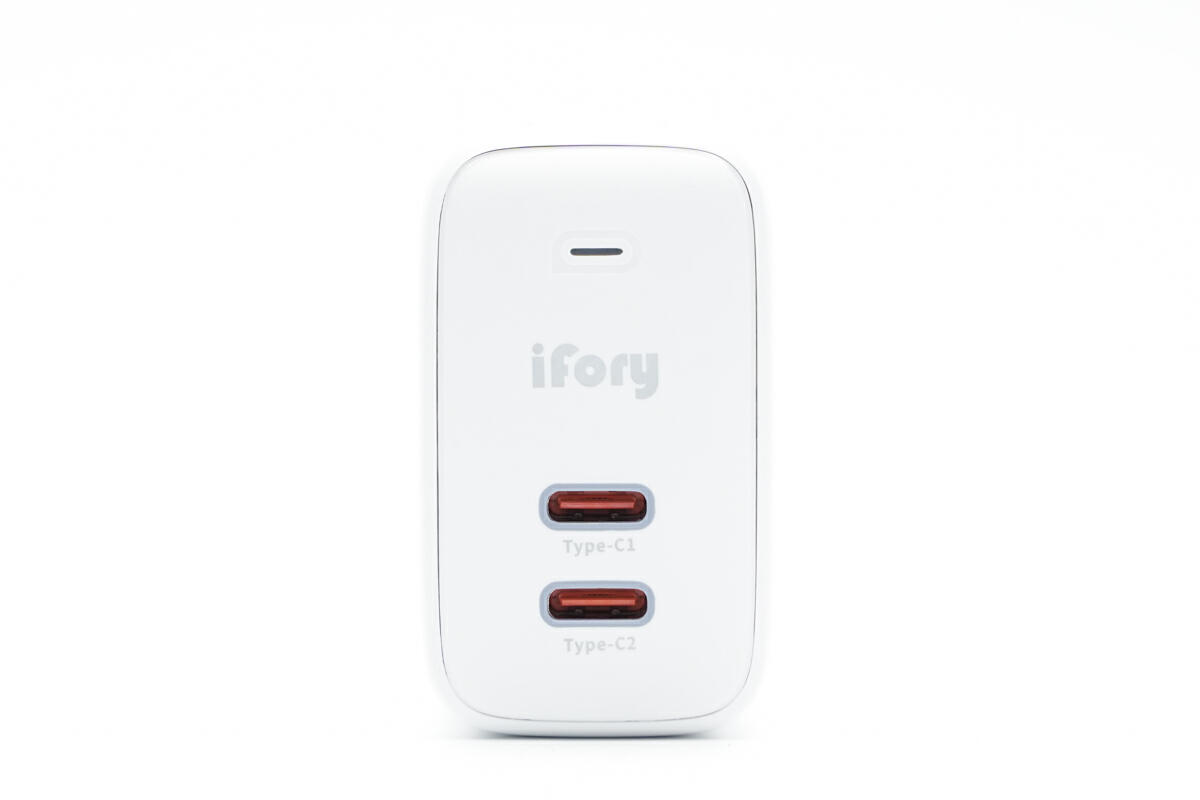

輸出端外殼印有ifory品牌，配備指示燈以及雙USB-C接口。

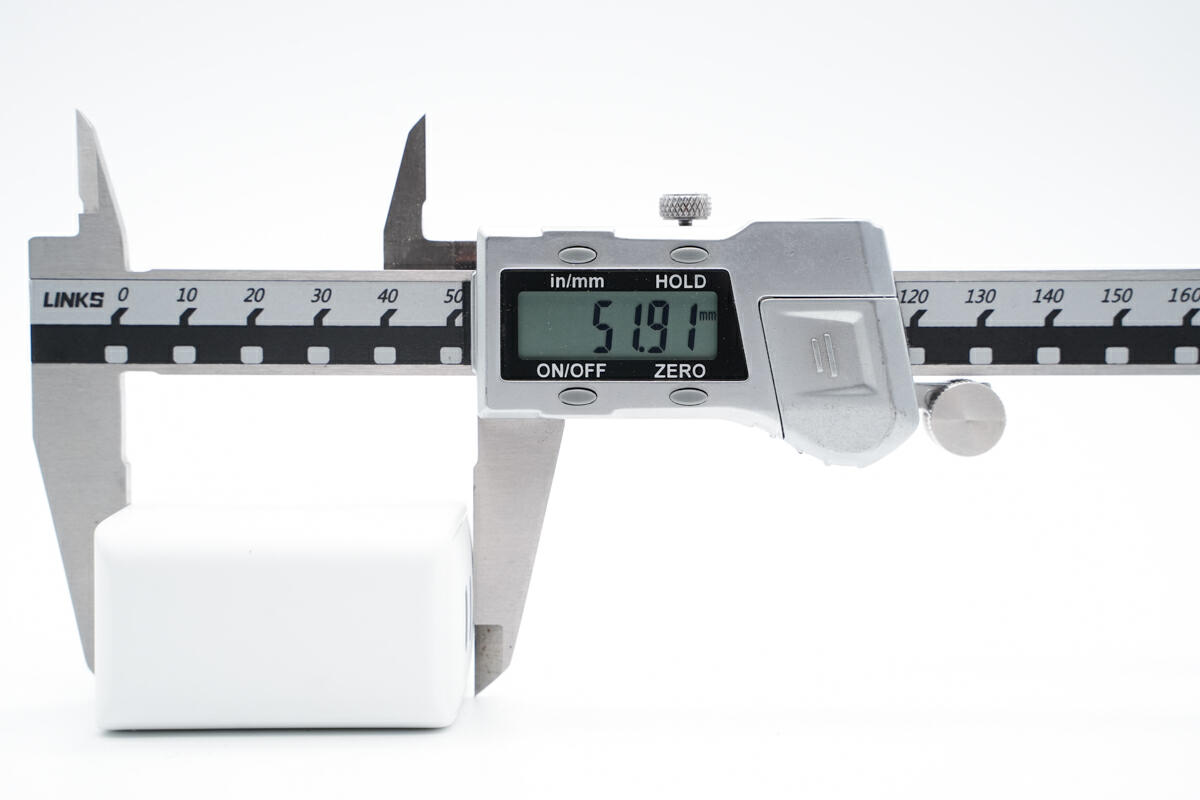

測得充電器機身高度為51.91mm。

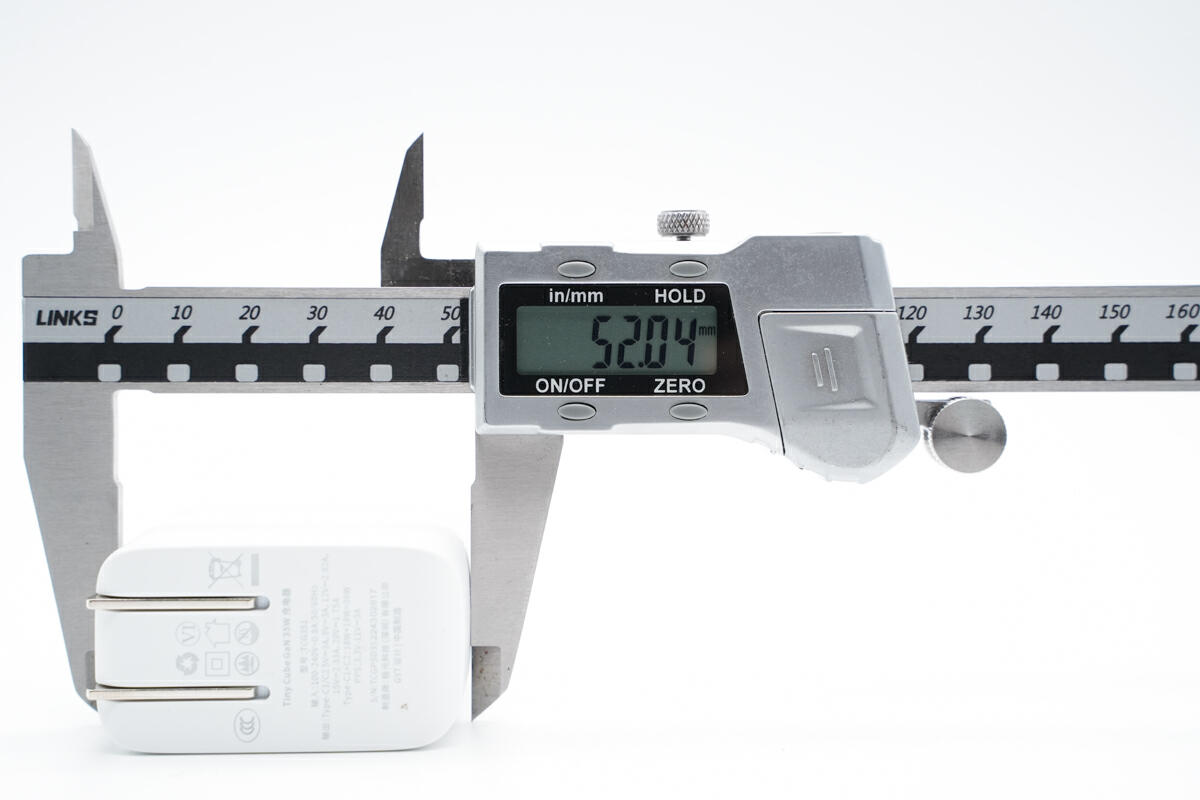

寬度為52.04mm。

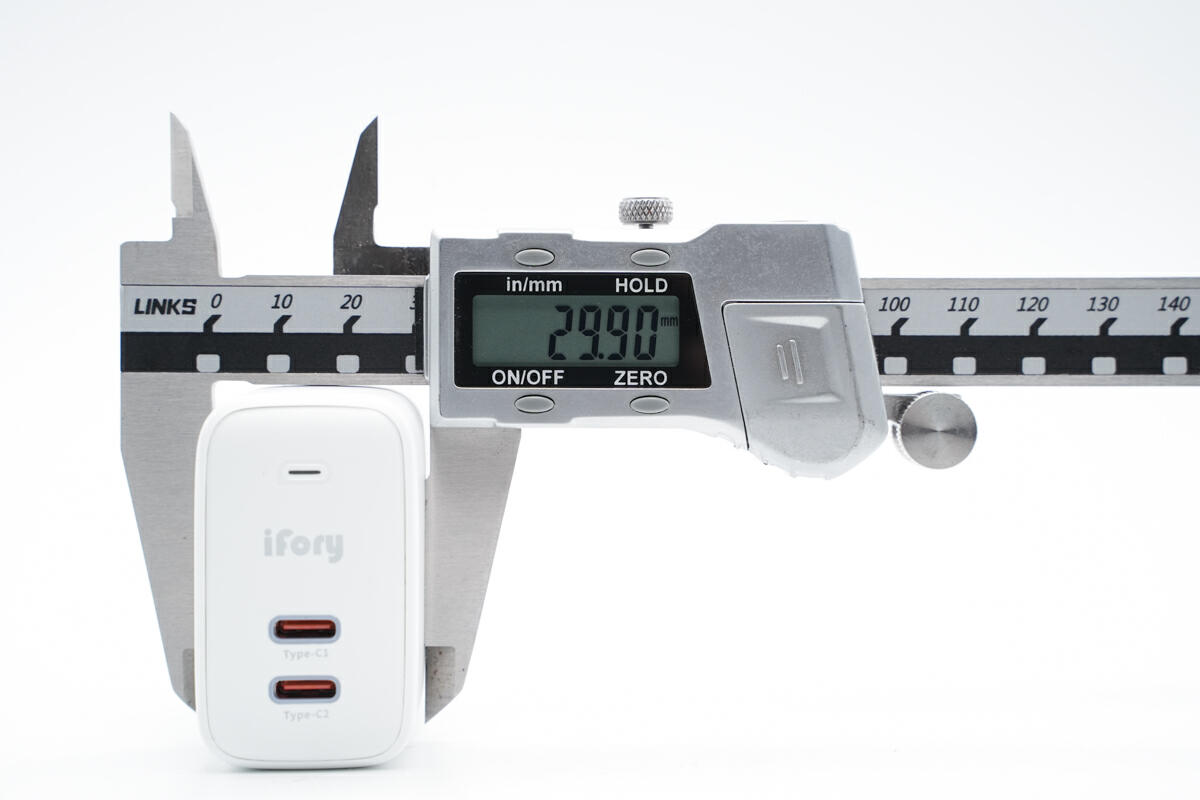

厚度為29.9mm。

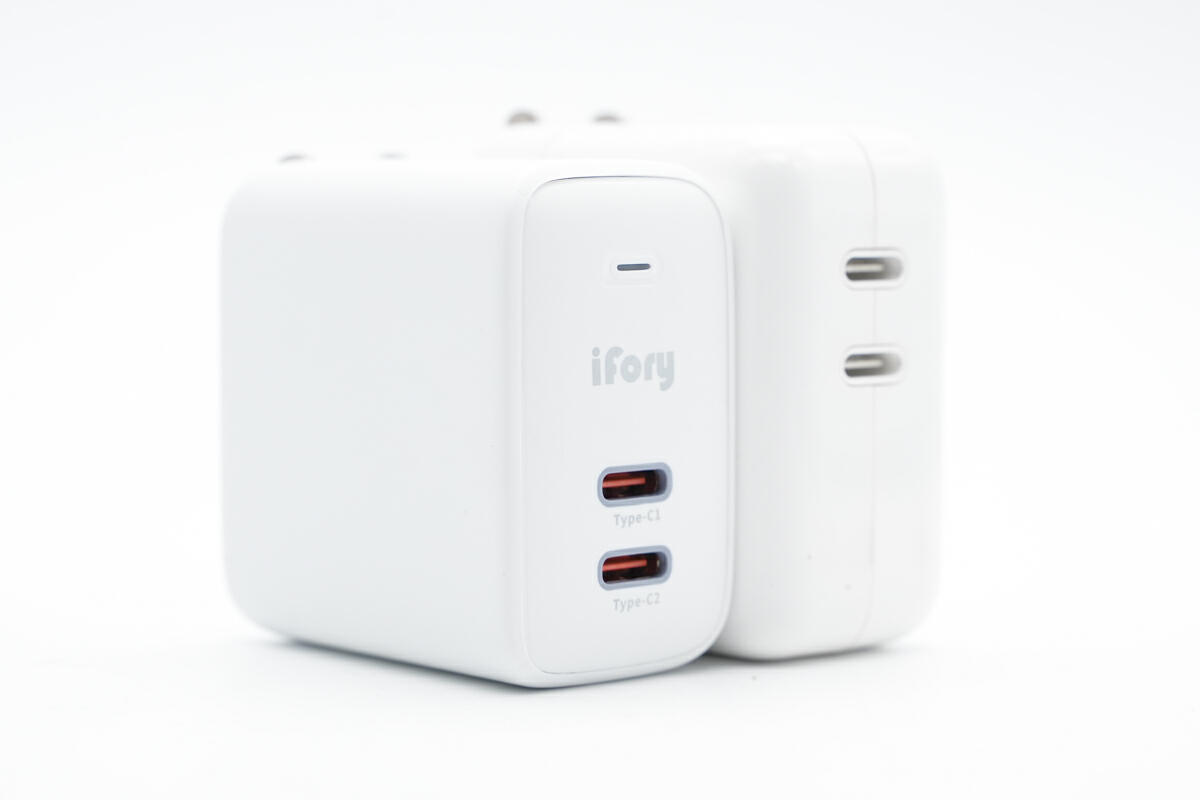

和蘋果35W充電器對比，體積稍小一點。

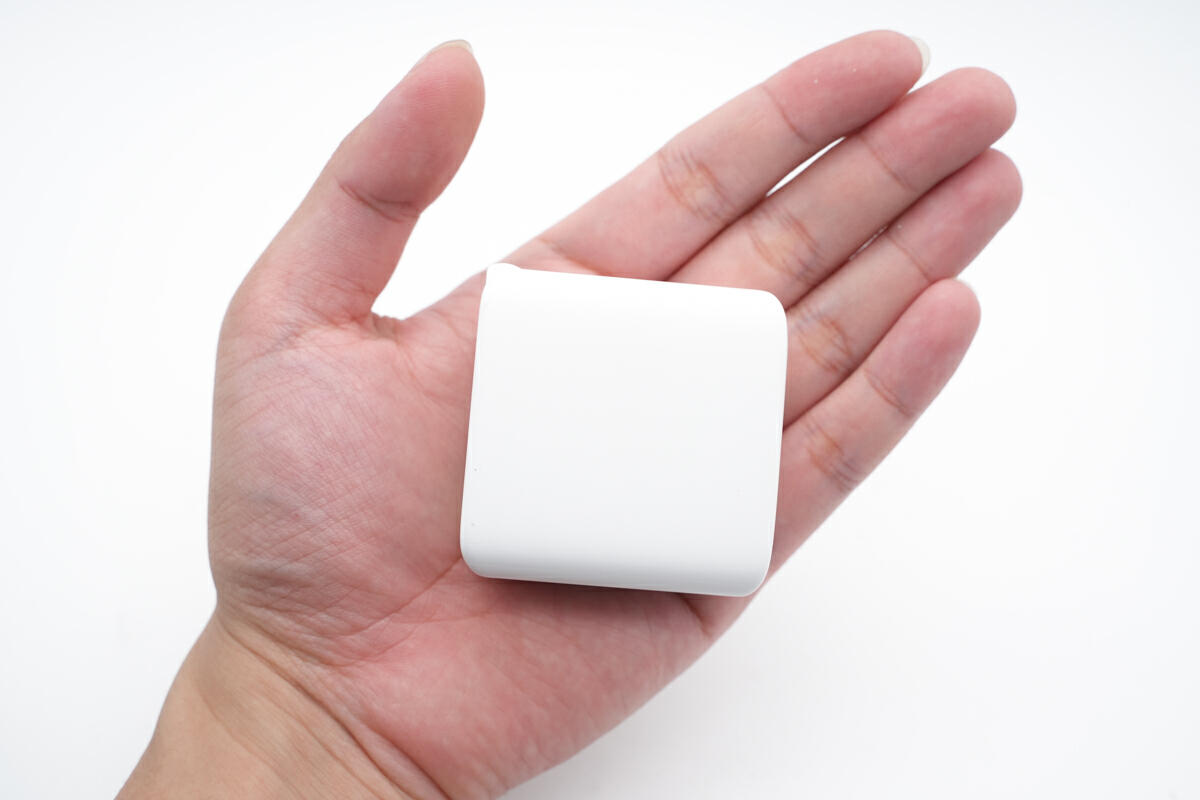

拿在手上的大小直觀感受。

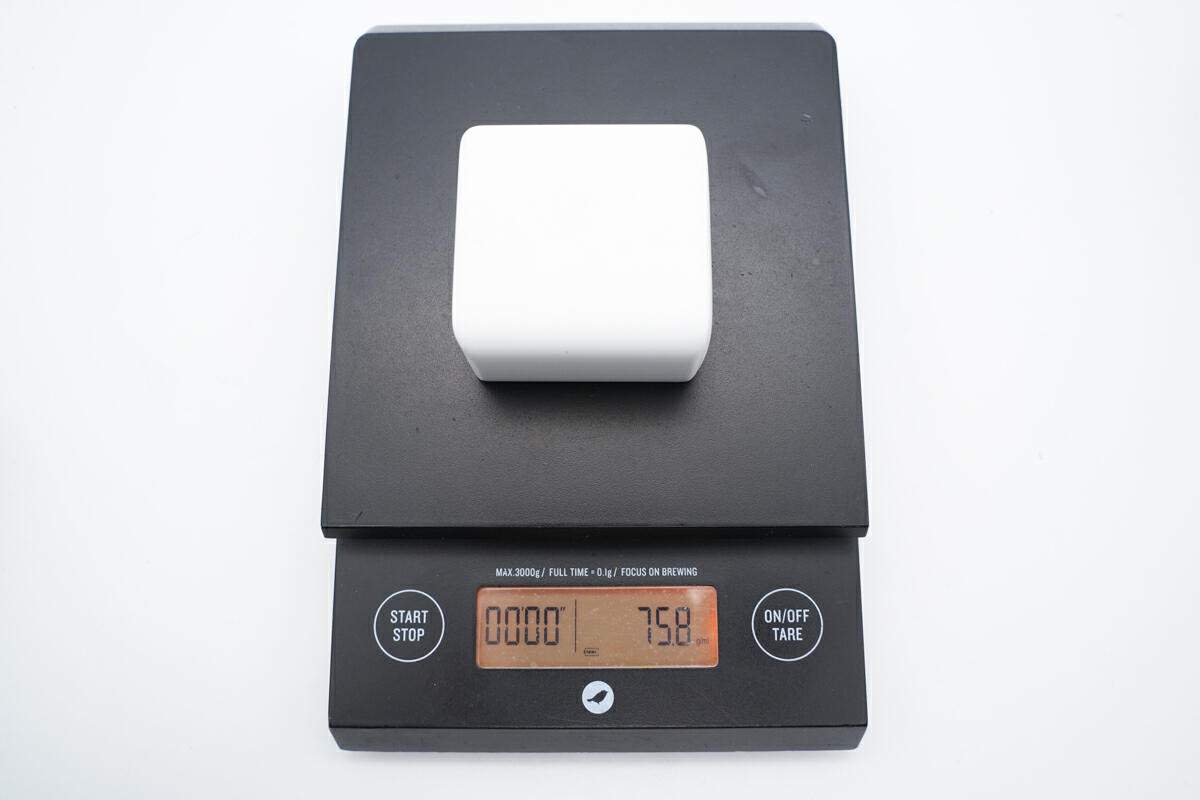

另外測得充電器凈重約為76g。

接通電源充電器指示燈亮白光。

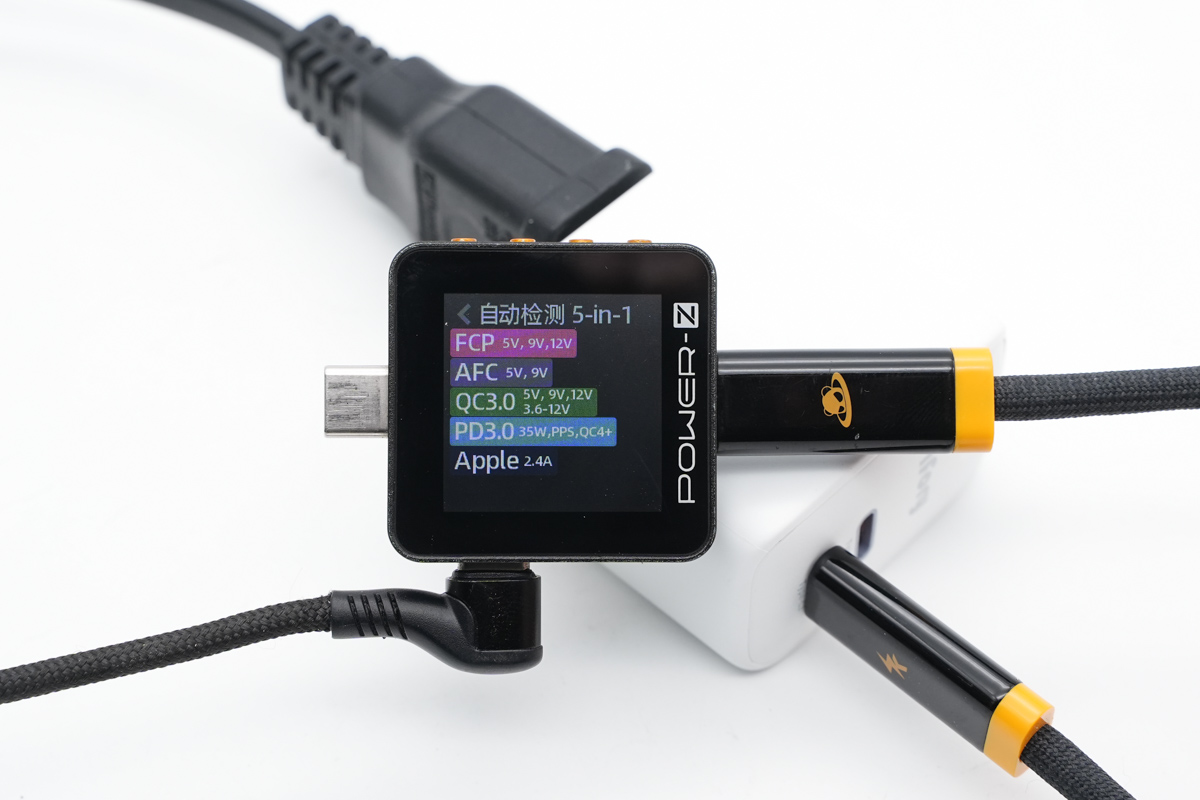

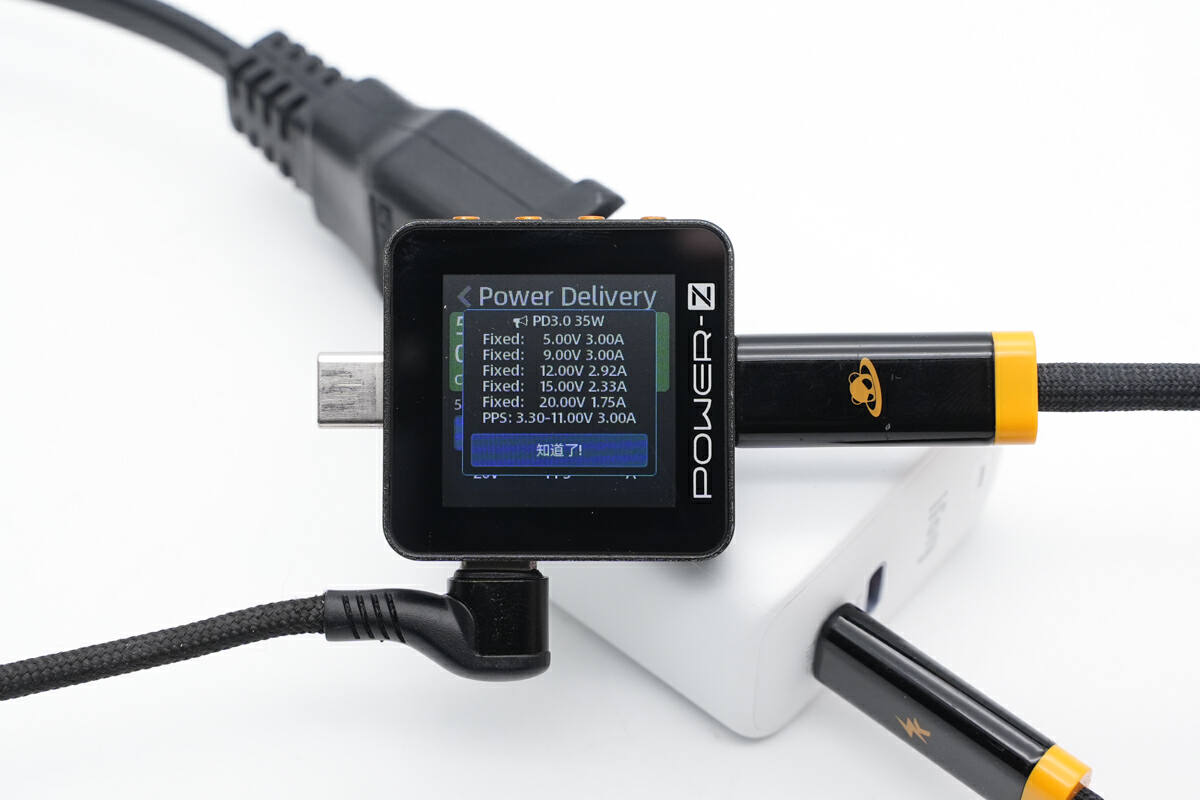

使用ChargerLAB POWER-Z KM002C測得USB-C1口支持FCP、AFC、QC3.0/4+、PD3.0、PPS、Apple2.4A充電協議。

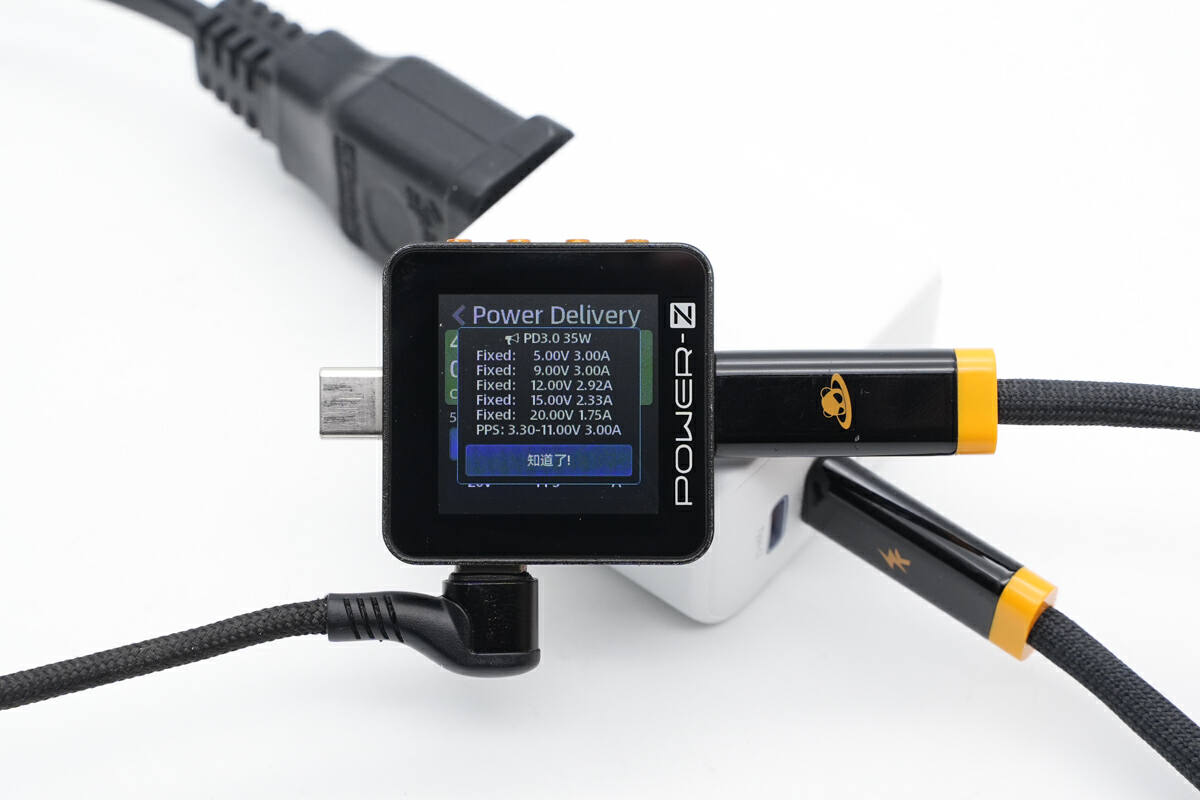

并且具備5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五組固定電壓和 3.3-11V3A 一組PPS電壓檔位。

測得USB-C2口兼容協議和USB-C1的一樣。

此外PDO報文也完全相同，支持功率盲插使用。

安福瑞35W氮化鎵充電器拆解

看完這款充電器的外觀展示和協議測試，下面就進行拆解，看看內部的做工和用料。

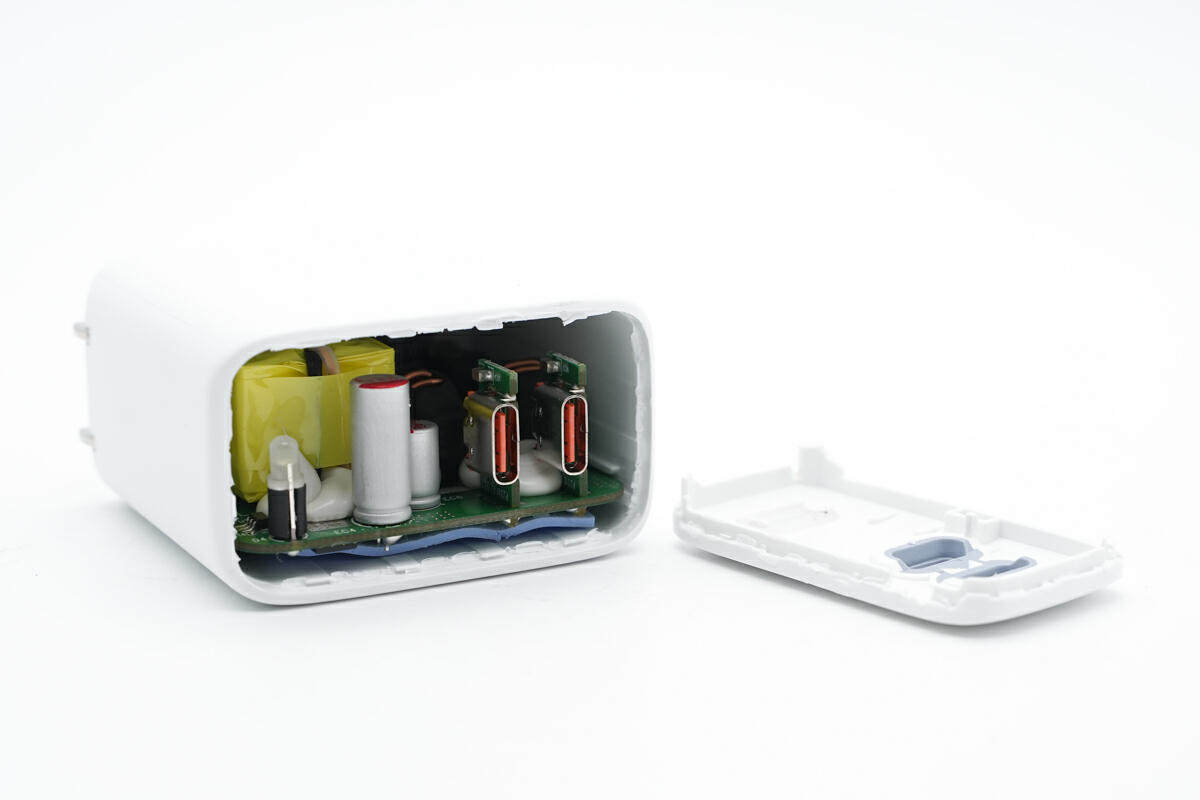

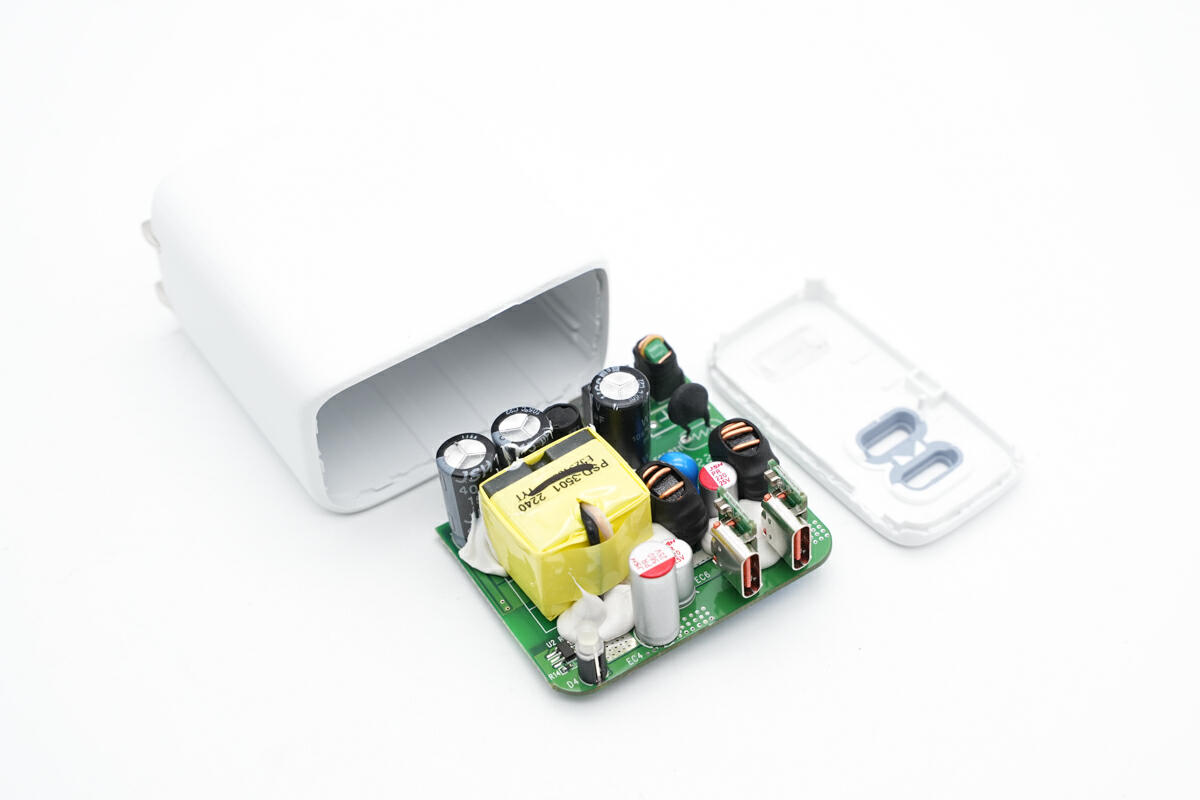

沿充電器輸出側面板打開外殼，露出內部PCBA模塊。

抽出內部PCBA模塊，PCBA模塊與折疊插腳之間通過彈片連接取電。

使用游標卡尺測得PCBA模塊長度約為46.43mm。

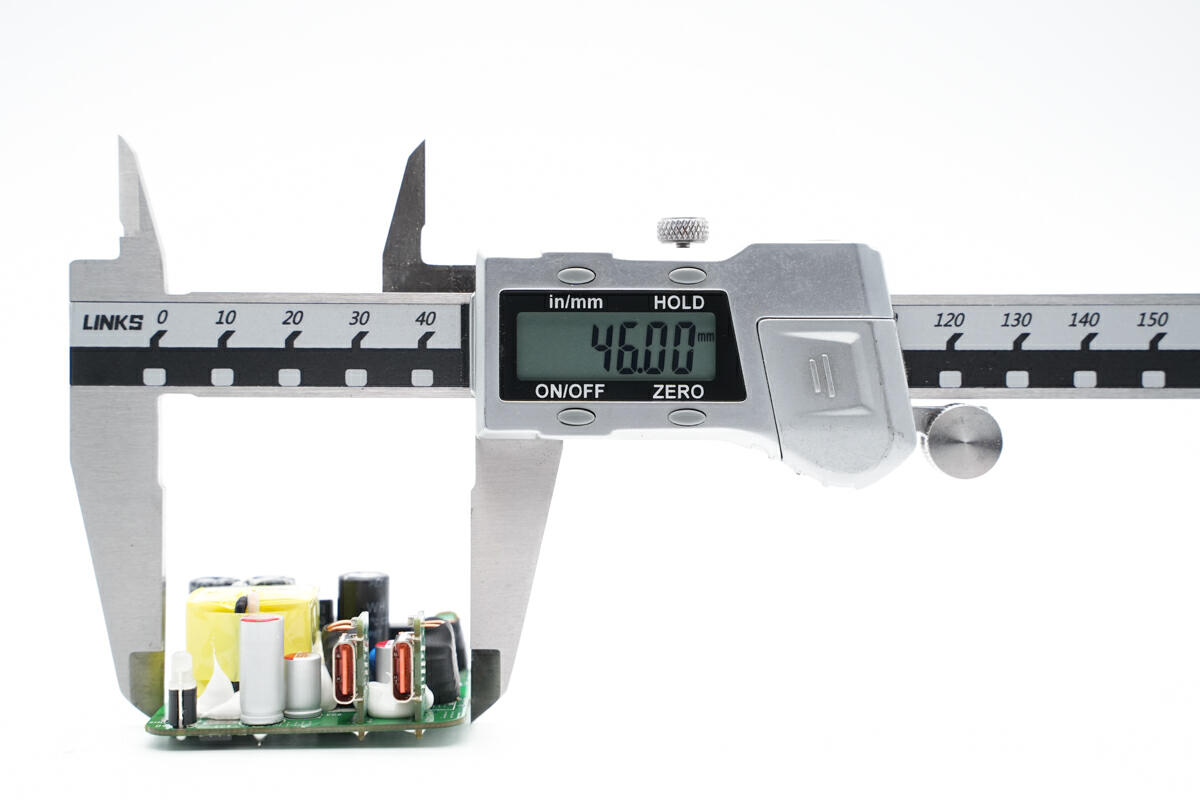

PCBA模塊寬度約為46mm。

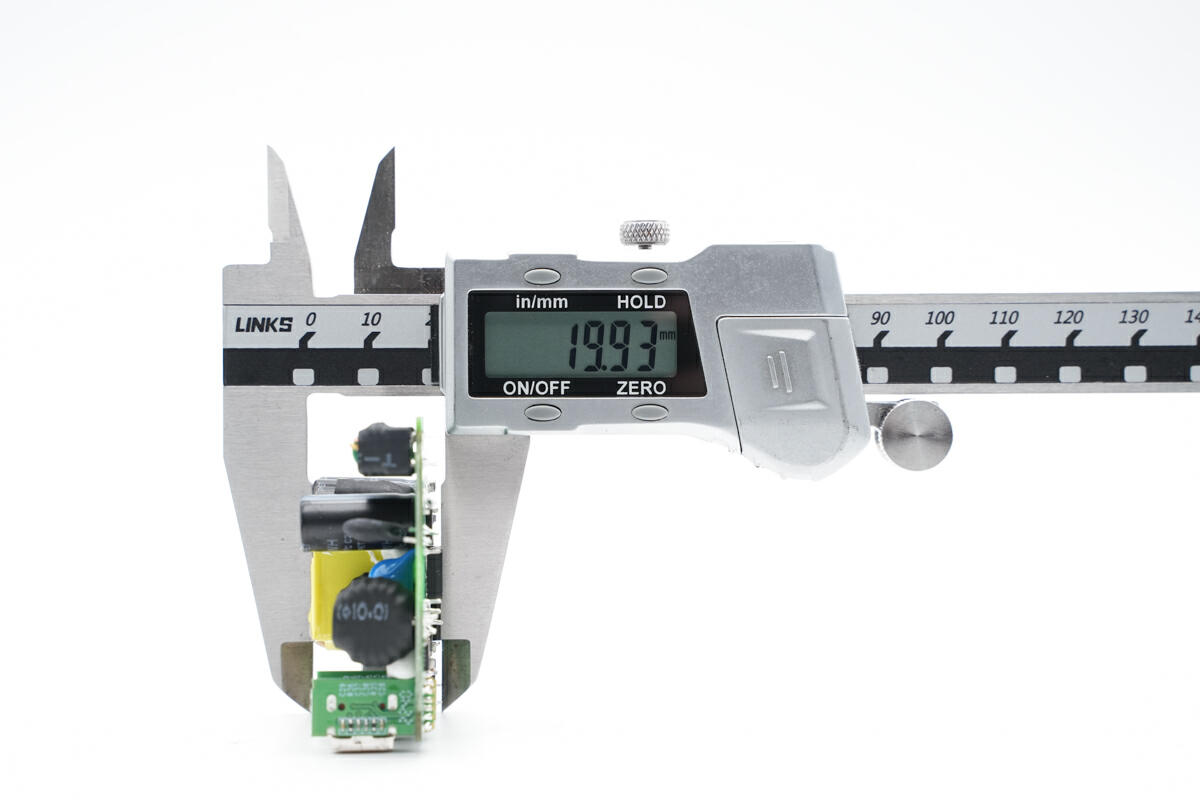

PCBA模塊厚度約為19.93mm。

PCBA模塊輸入端焊接保險絲，共模電感和熱敏電阻，觸點用于連接彈片取電。

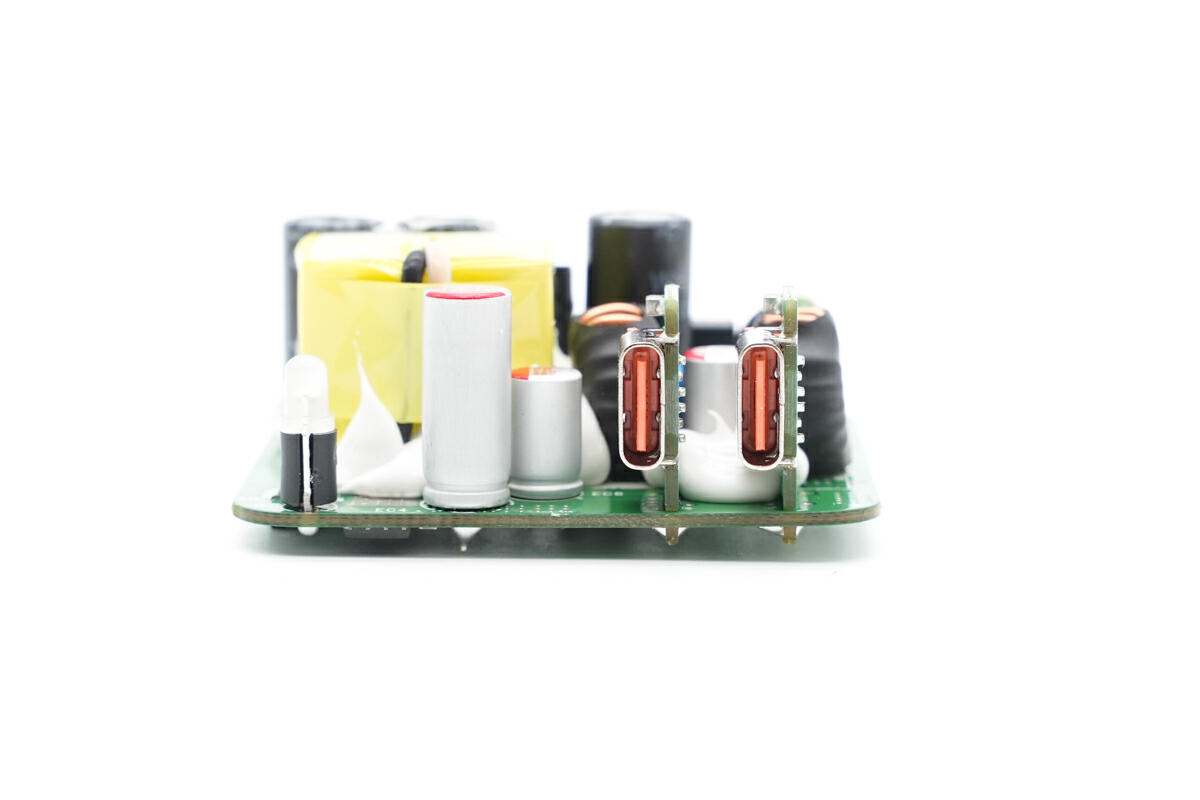

PCBA模塊輸出側焊接電源指示燈，輸出濾波電容和USB-C母座。

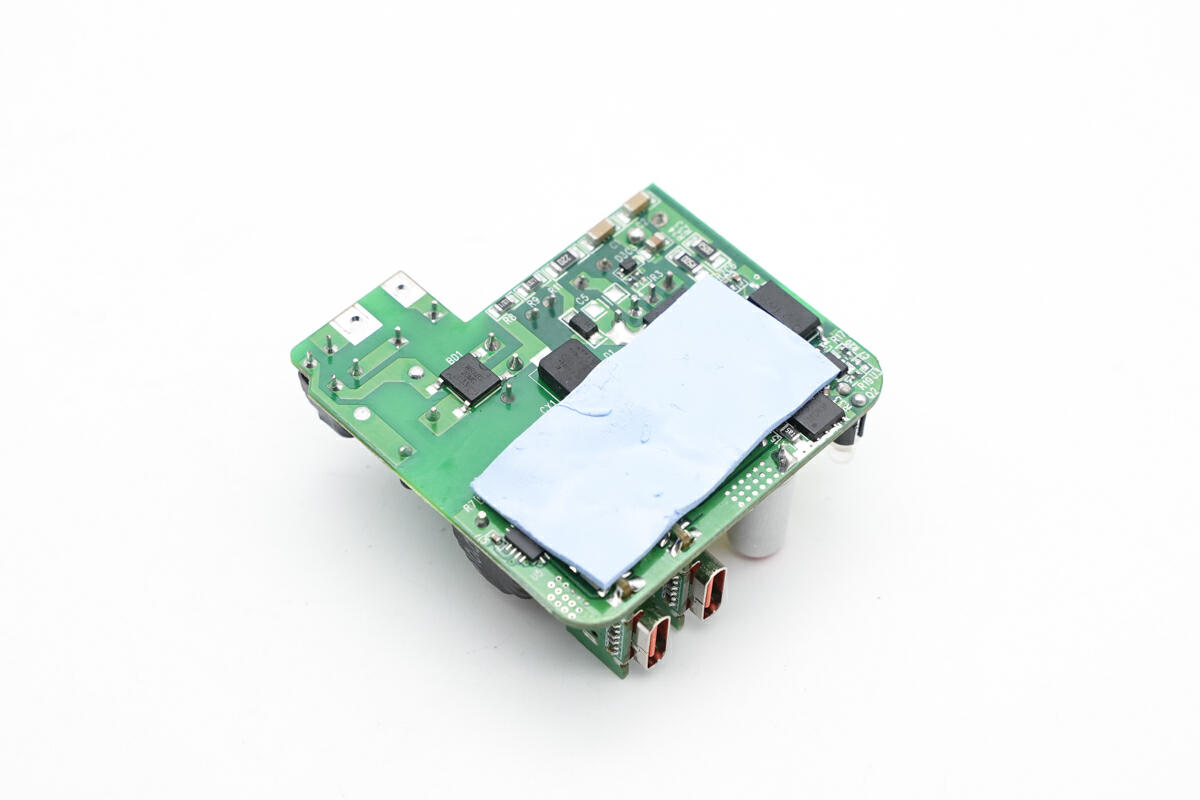

在PCBA模塊背面粘貼導熱墊，為發熱器件散熱。

導熱墊為氮化鎵合封芯片，同步整流管和降壓轉換芯片散熱。

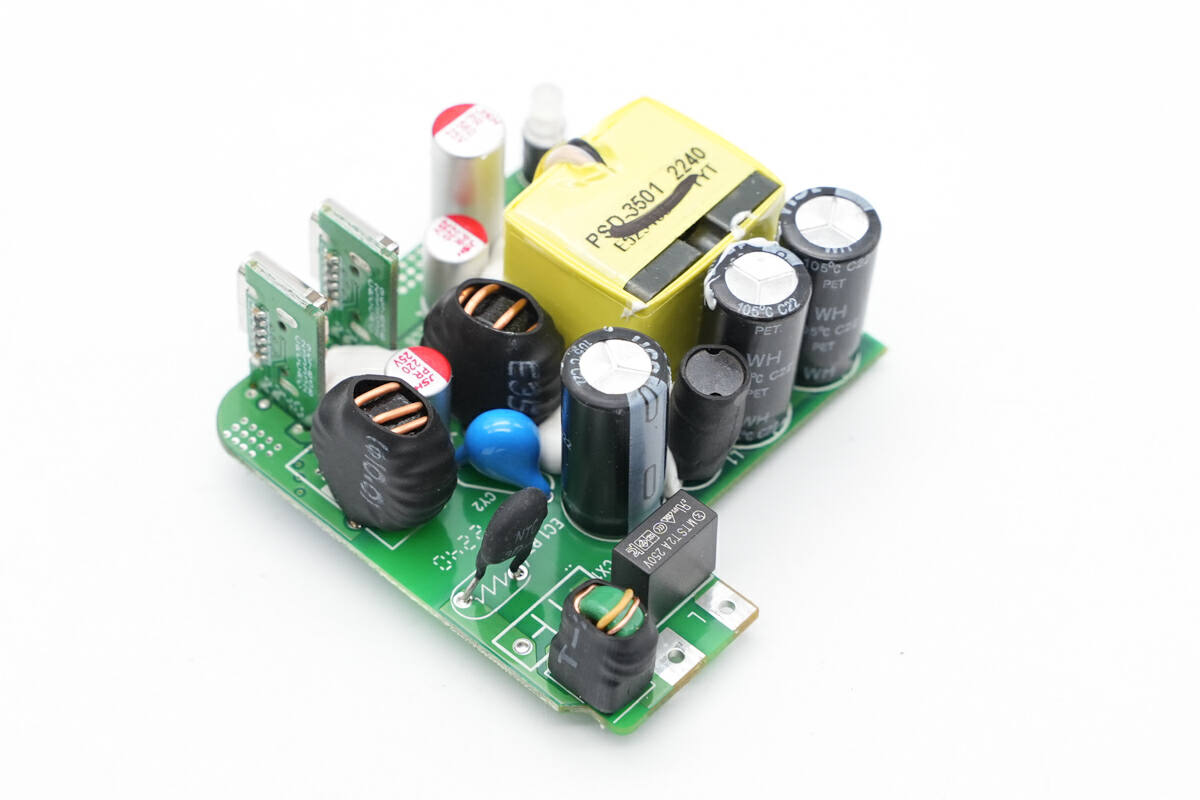

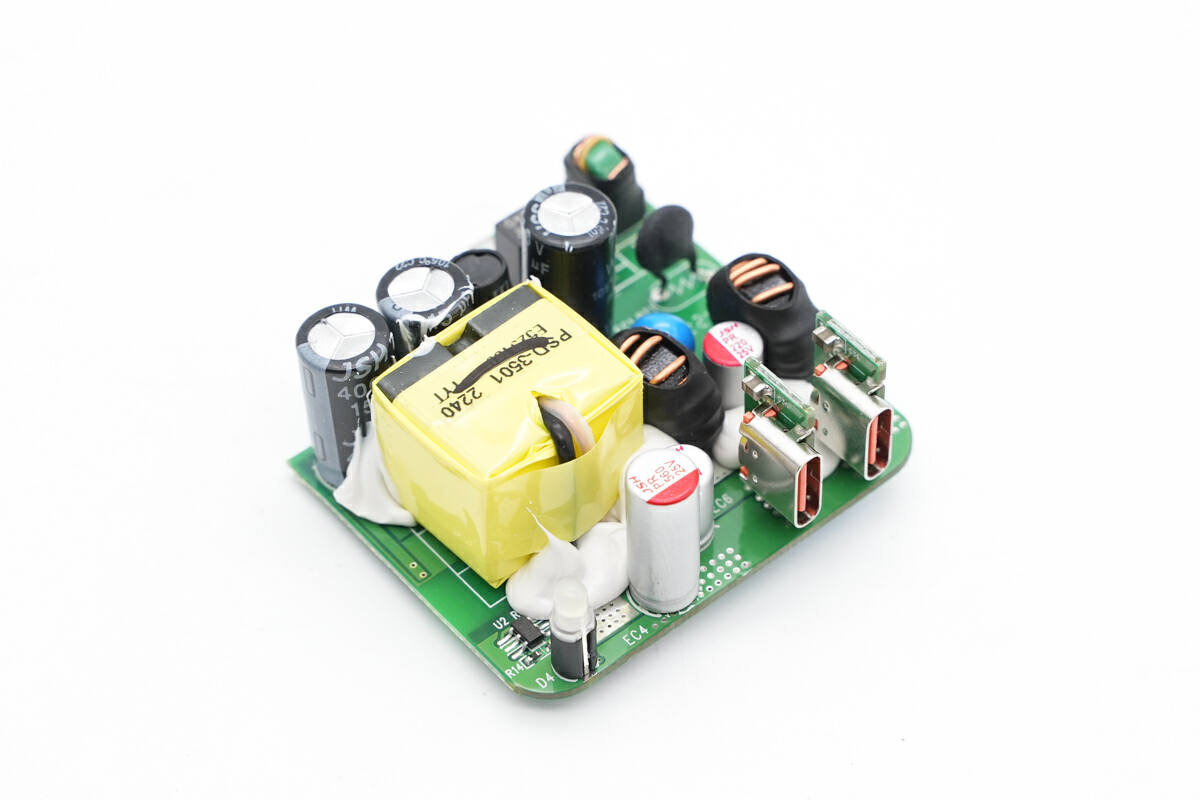

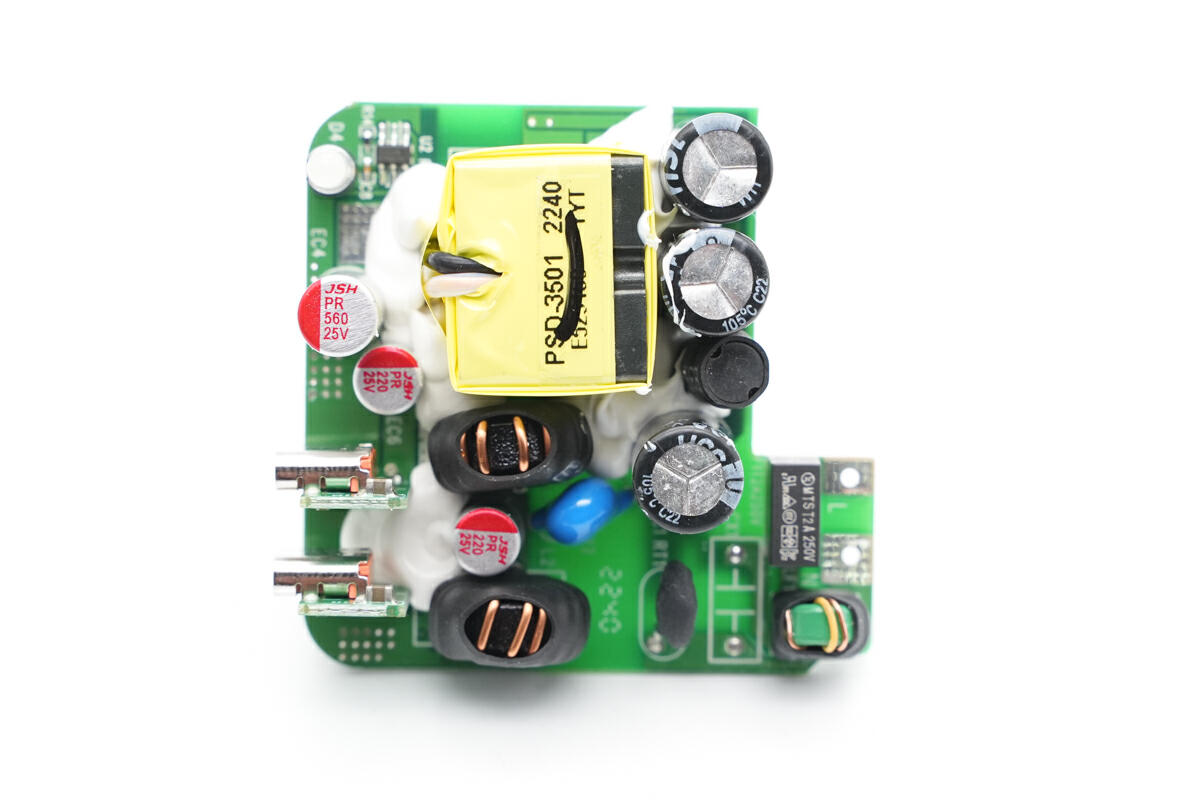

PCBA模塊正面一覽，右下角焊接輸入端保險絲，共模電感，NTC熱敏電阻，右側上方焊接高壓濾波電容。左下角為USB-C接口降壓電路和濾波固態電容等元件，變壓器與電容之間通過白膠固定。

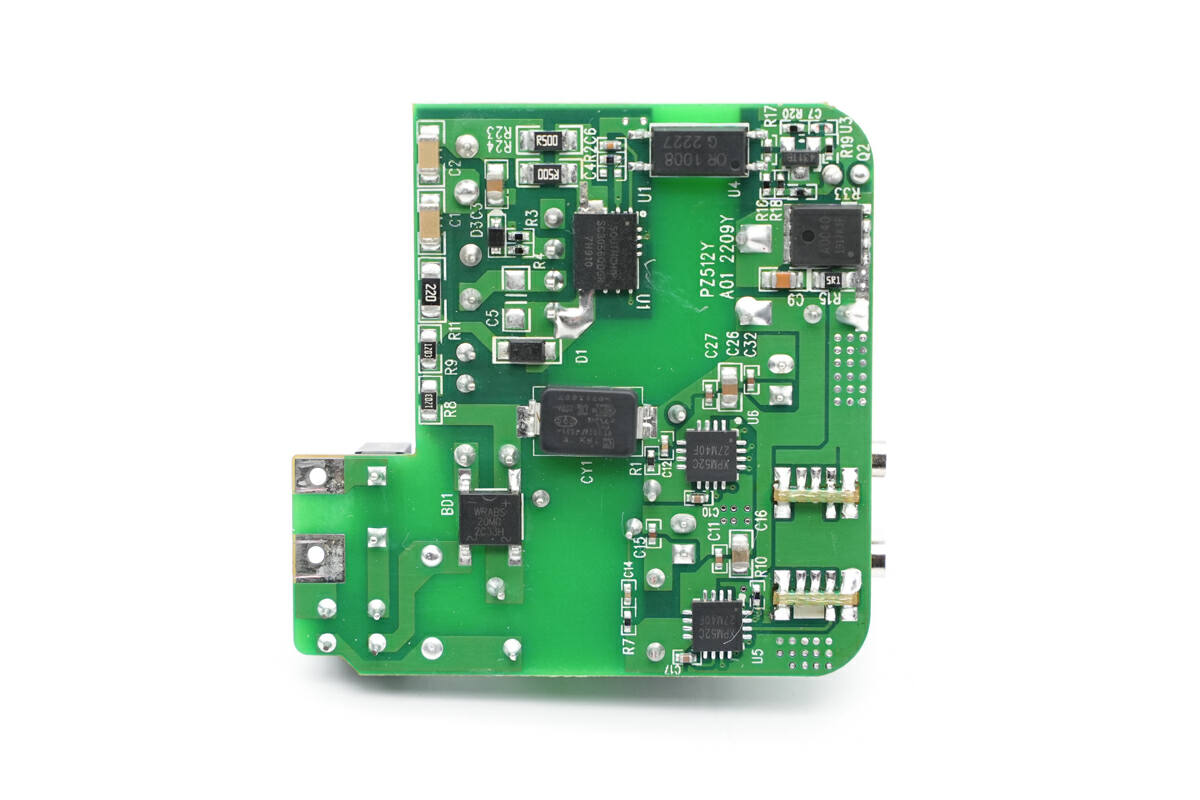

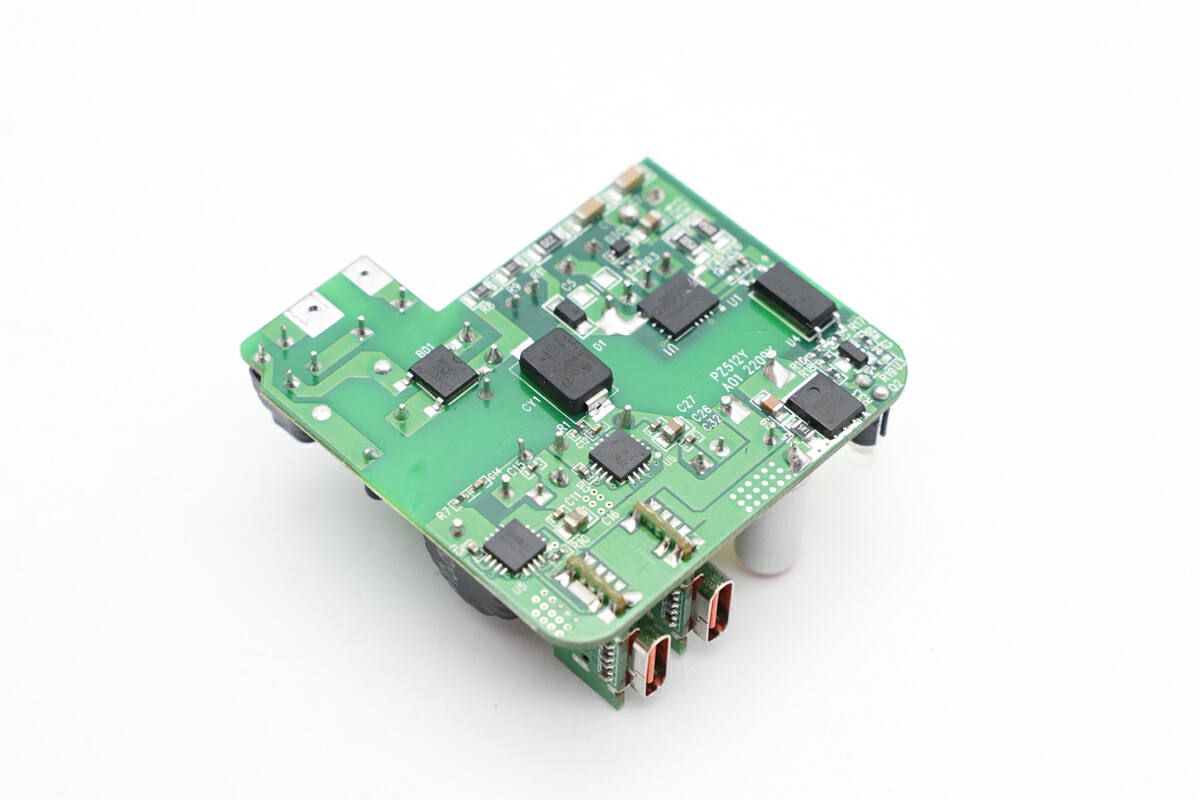

PCBA模塊背面焊接整流橋，氮化鎵合封芯片，反饋光耦，貼片Y電容，同步整流管和降壓轉換器。

這款充電器采用反激開關電源設計，固定電壓輸出，輸出電壓通過兩路獨立的降壓芯片，內置協議功能，根據負載需求，調節輸出電壓，并支持功率自動分配。內部開關電源方案均來自南芯科技。下面我們就從輸入端開始了解各個元器件的信息。

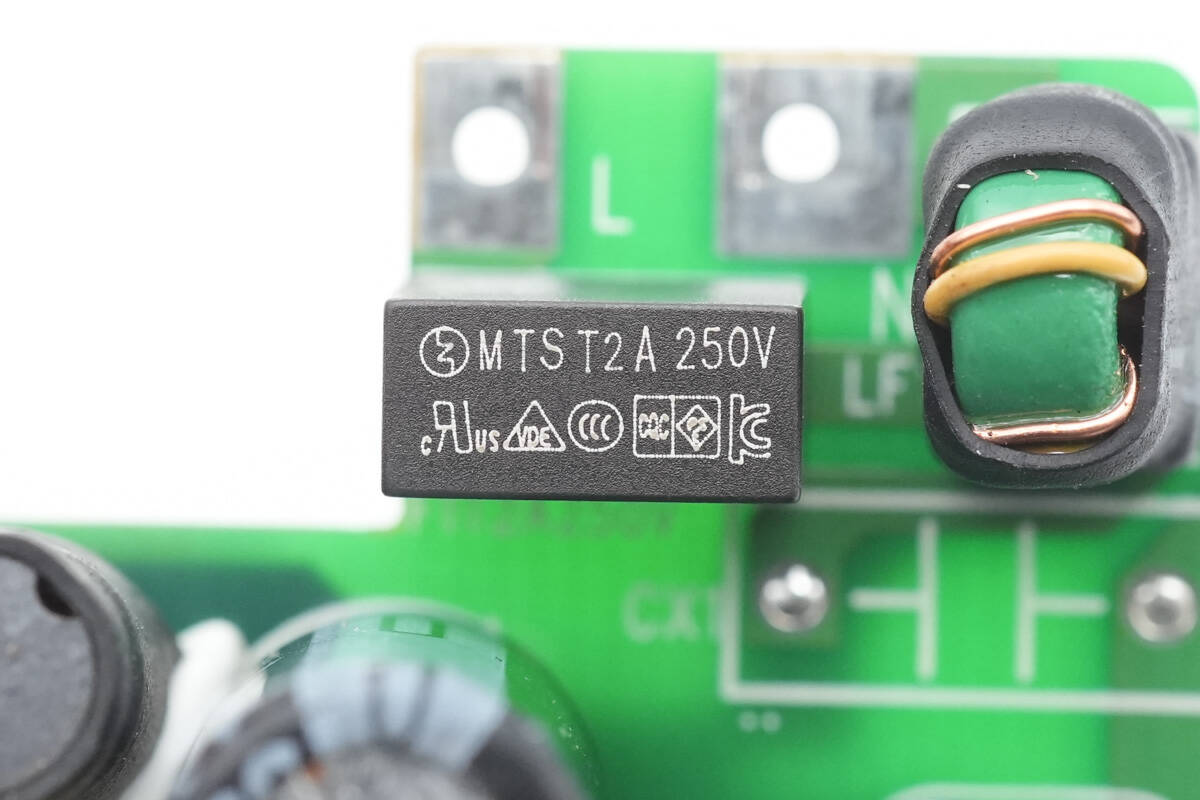

輸入端延時保險絲規格為2A 250V。

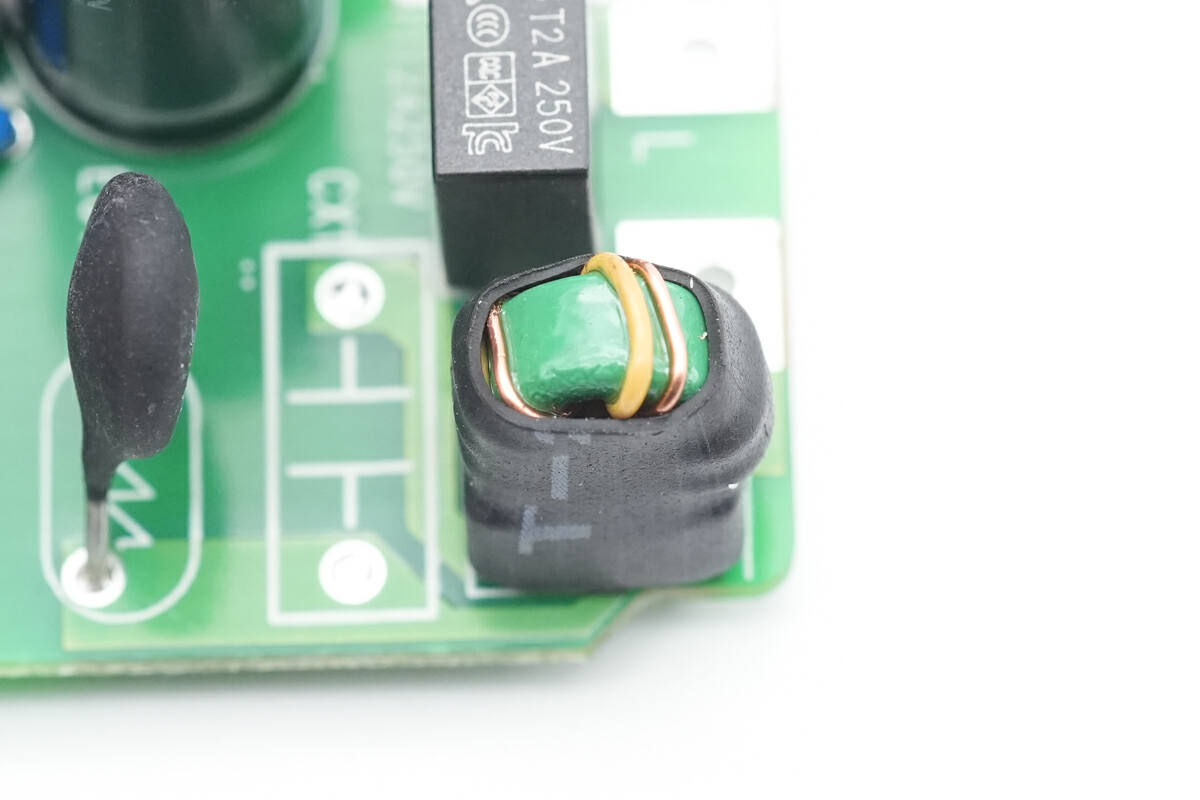

共模電感采用漆包線和絕緣線繞制，底部焊接絕緣支架，外套熱縮管絕緣。

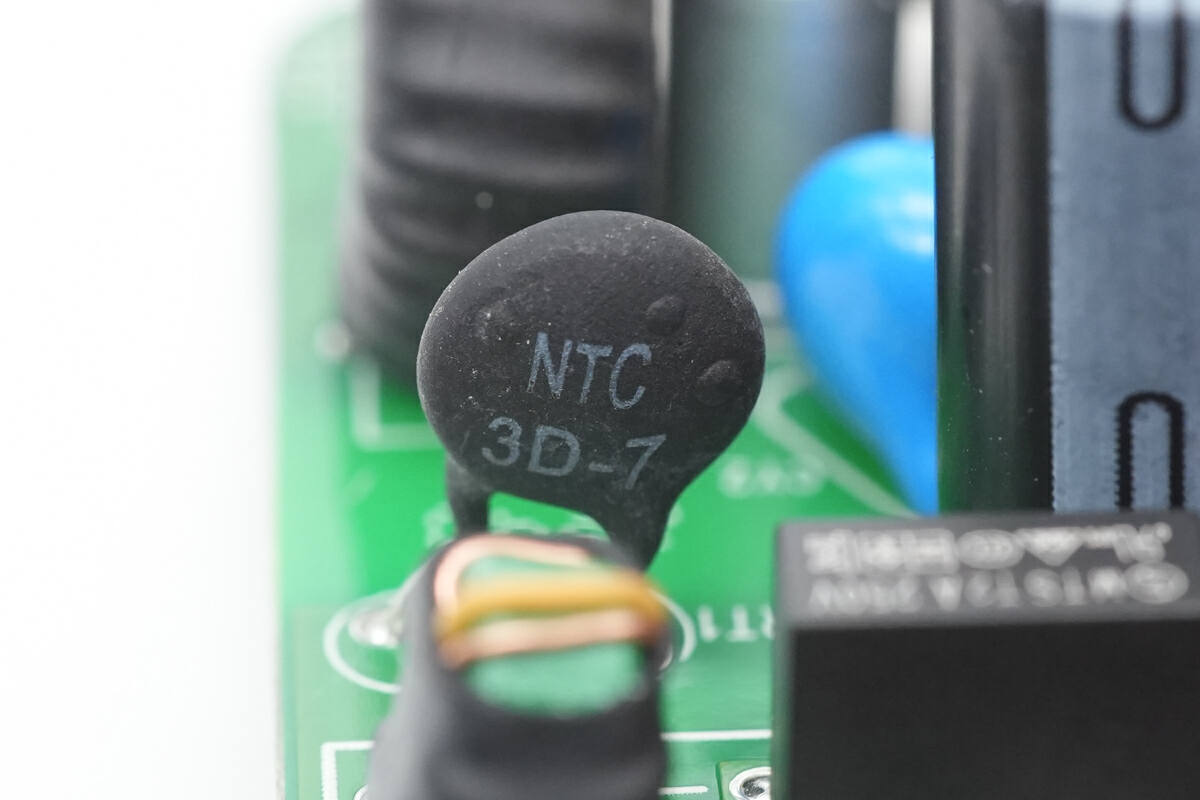

NTC熱敏電阻絲印3D-7，用于抑制充電器插電的沖擊電流。

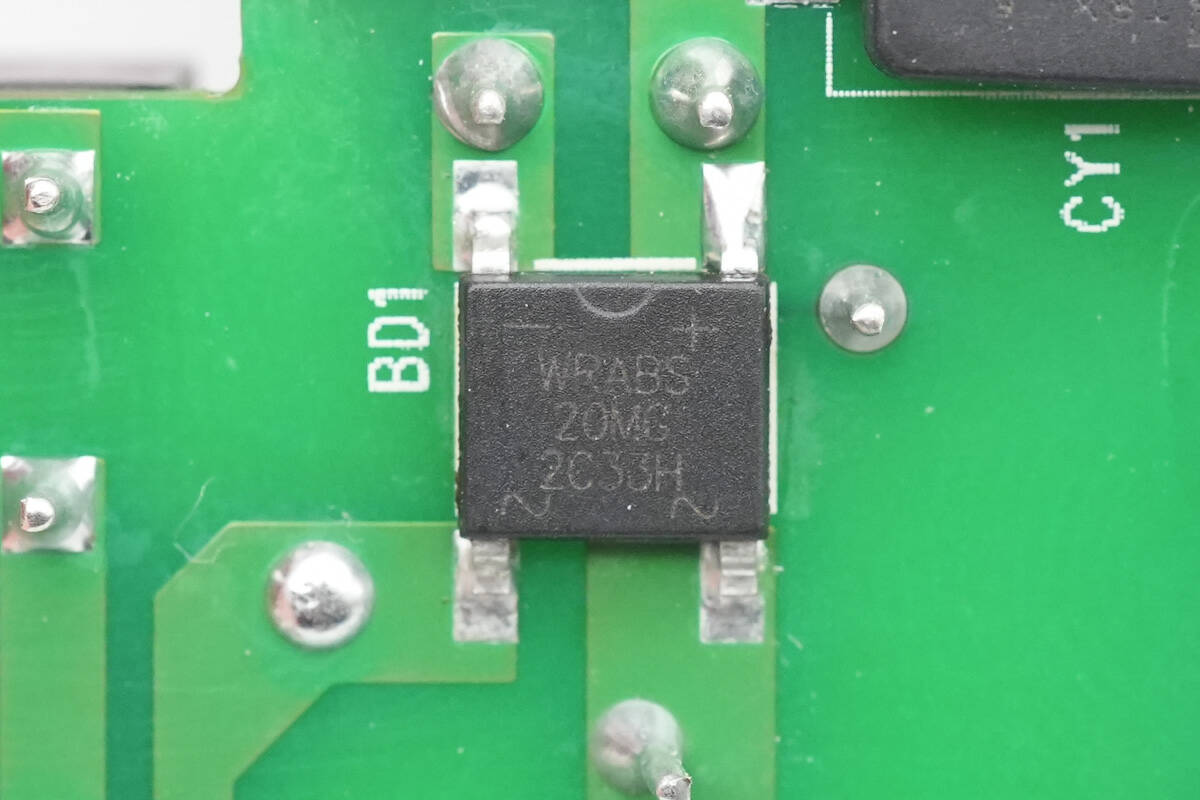

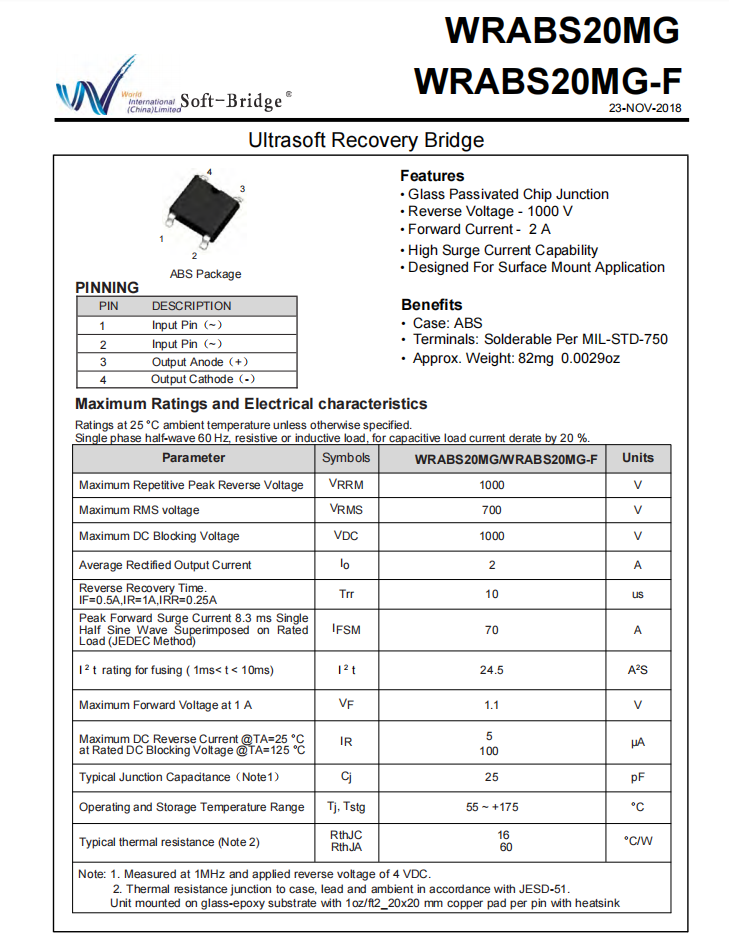

整流橋來自深圳市沃爾德實業有限公司，型號WRABS20MG，是一顆具有高浪涌能力的軟橋，這顆軟橋具有更高浪涌特性和較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

充電頭網了解到，采用該型號軟橋的產品還有征拓20W迷你PD快充充電器、倍思20W超級硅充電器、睿高20W 1A1C快充充電器、麥多多20W迷你PD快充、POWER4 18W USB PD快充充電器等。同時沃爾德軟橋系列產品還被OPPO 50Ｗ餅干氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快充、洛克65W氮化鎵PD快充、麥多多2C1A 65W氮化鎵快充等數十款產品采用。

整流橋輸出通過三顆電解電容和差模電感濾波。

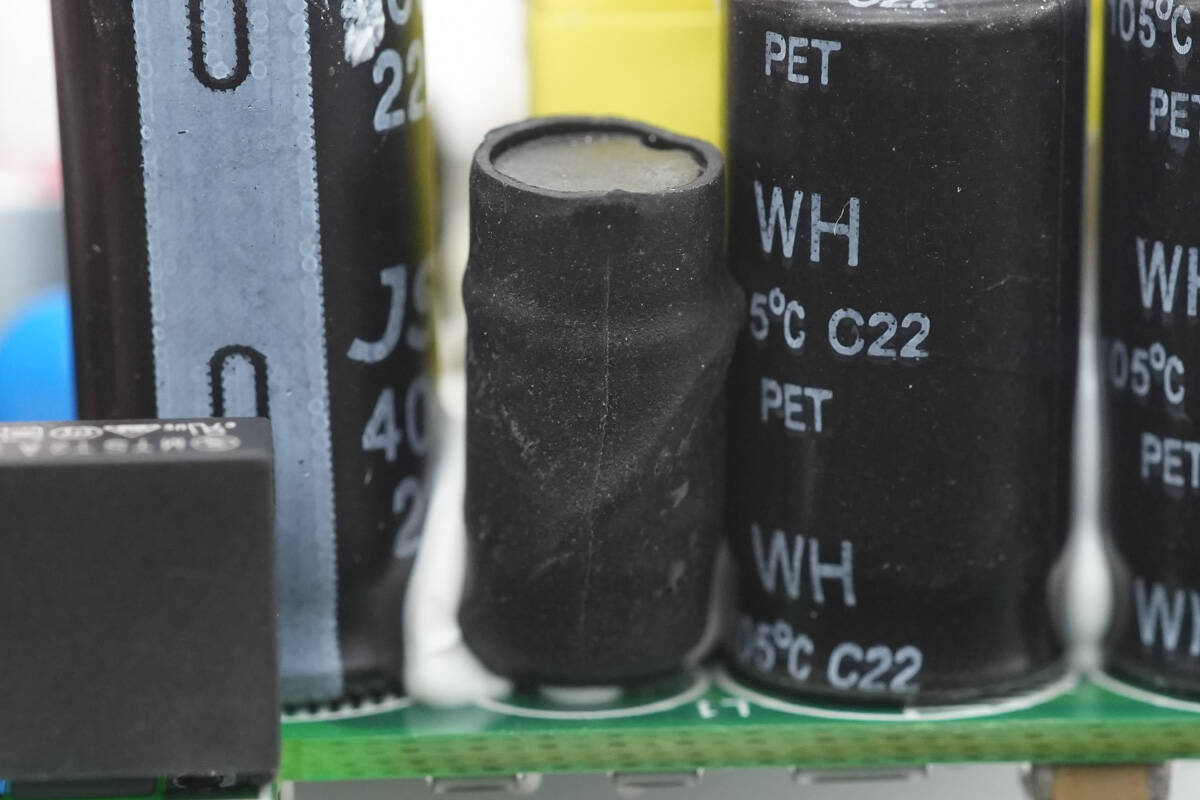

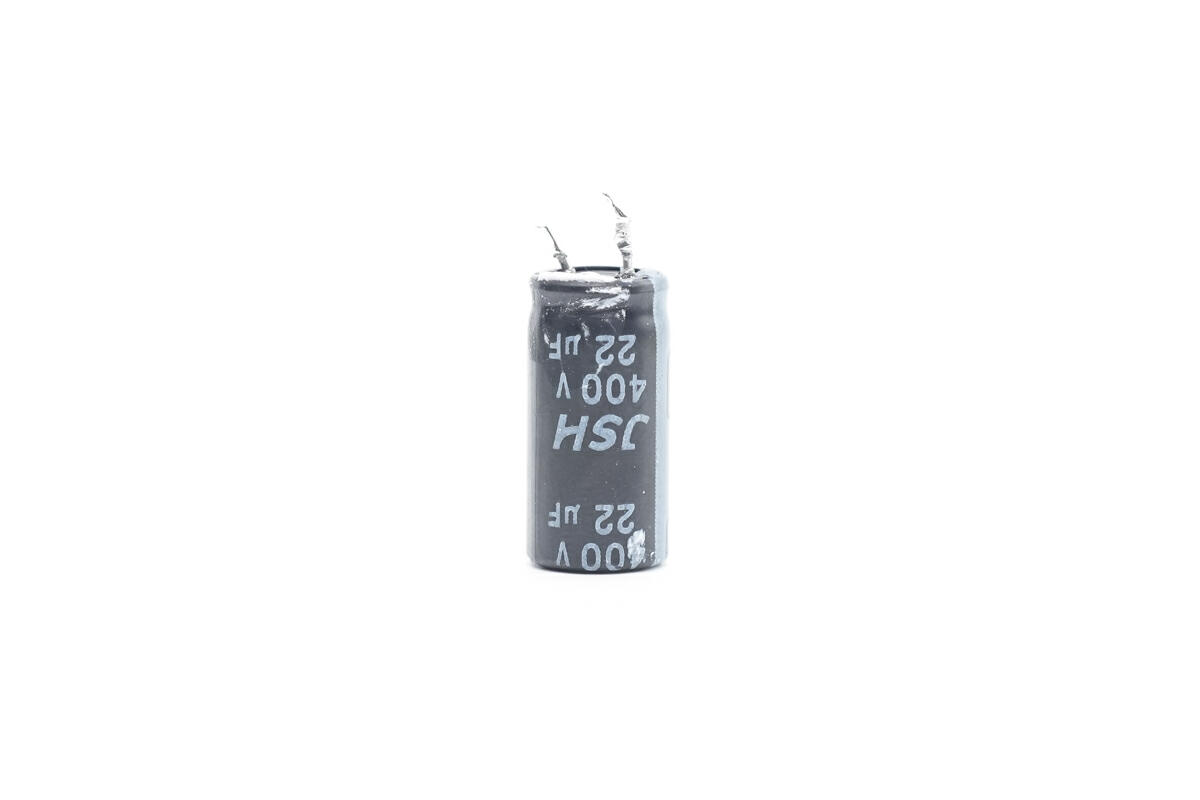

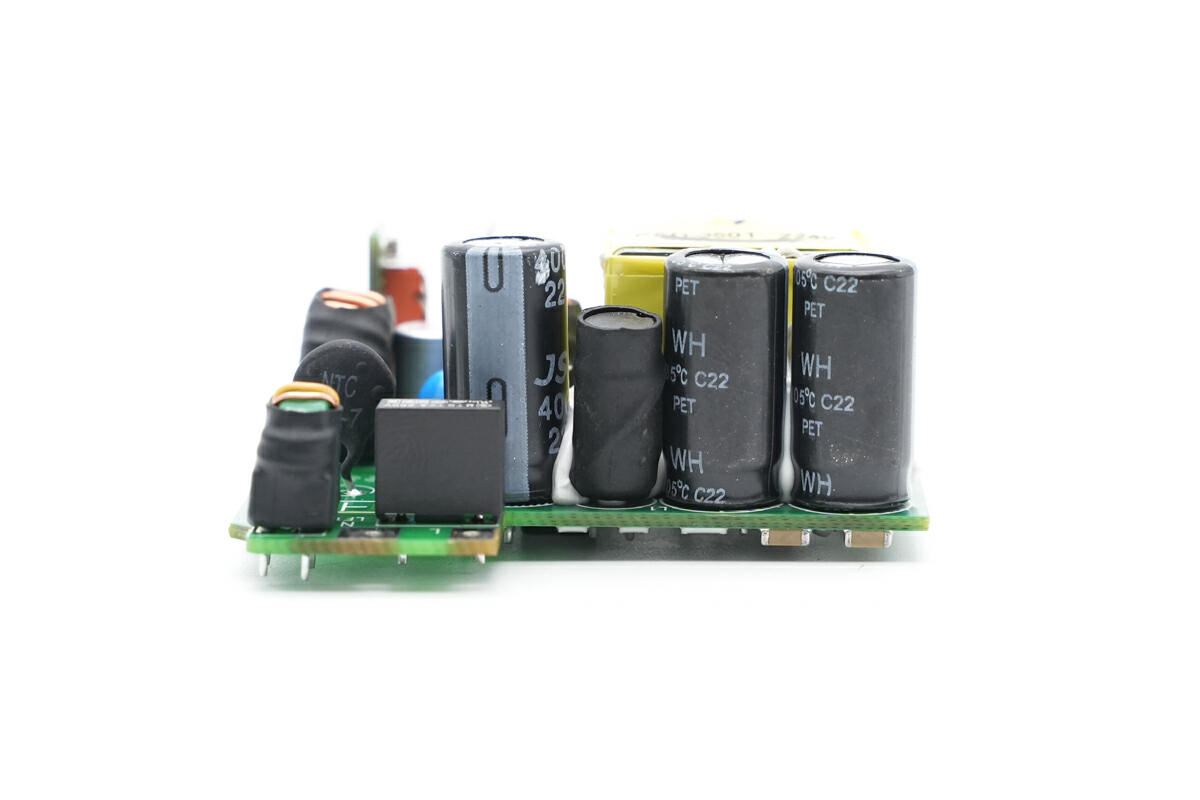

三顆高壓濾波電容來自JSH萬京源，其中一顆規格為400V 22μF。

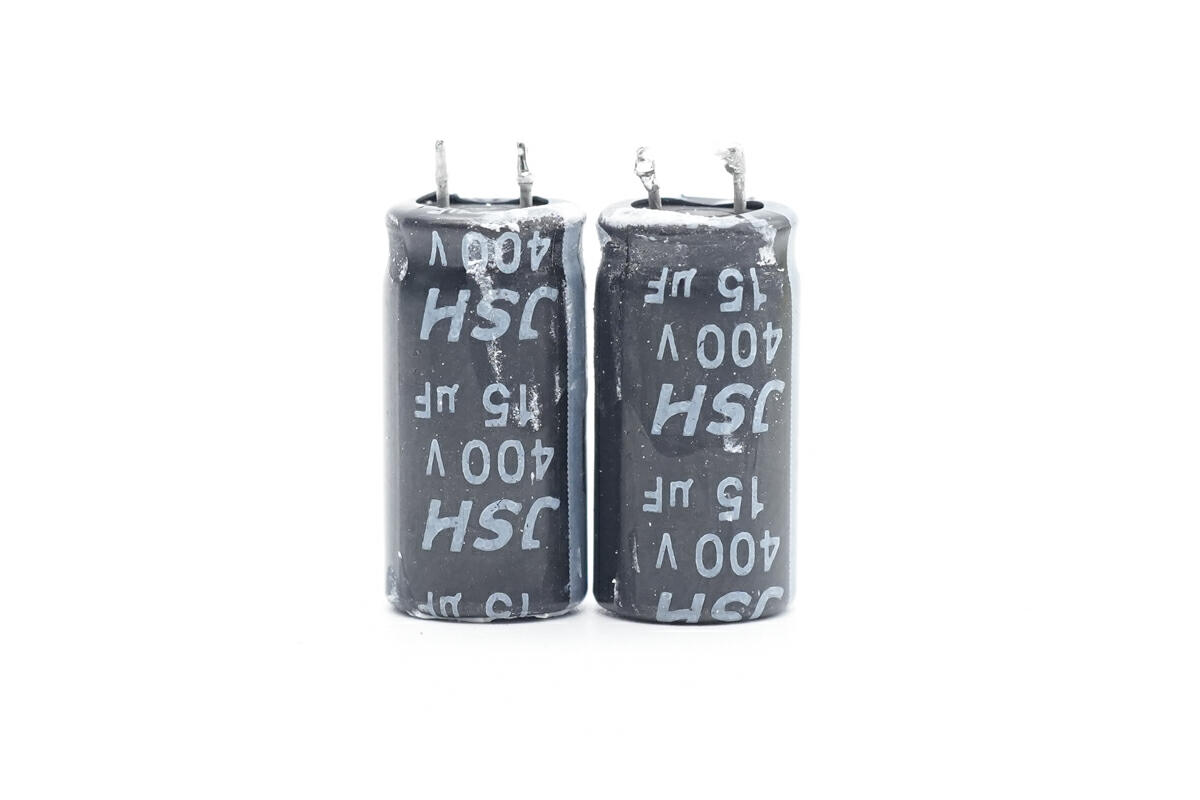

另外兩顆規格為400V 15μF，總濾波電容容量為52μF。

差模電感采用工字磁芯繞制，外套熱縮管絕緣。

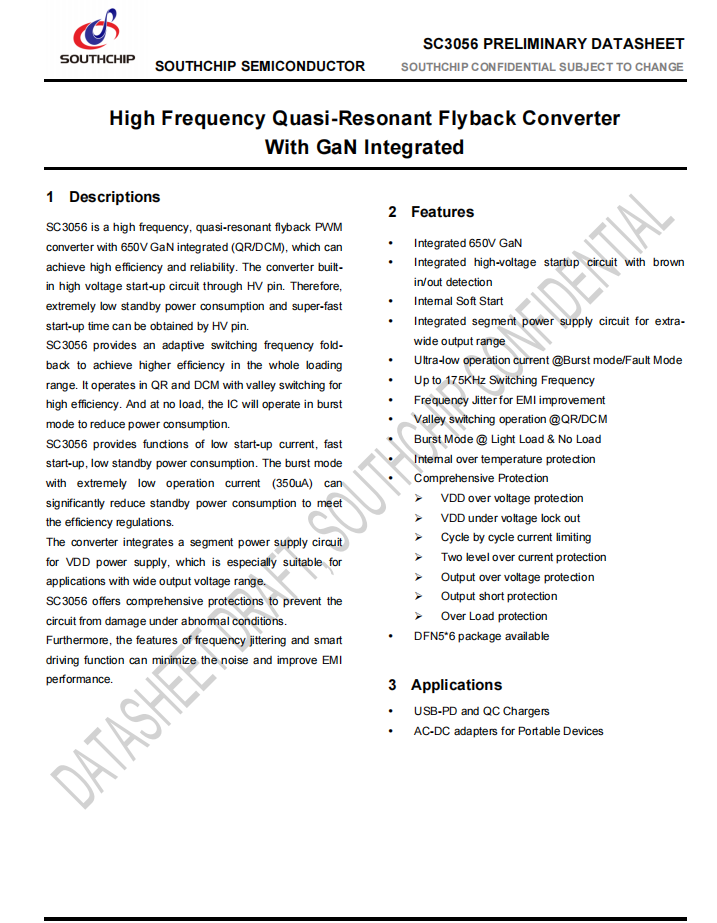

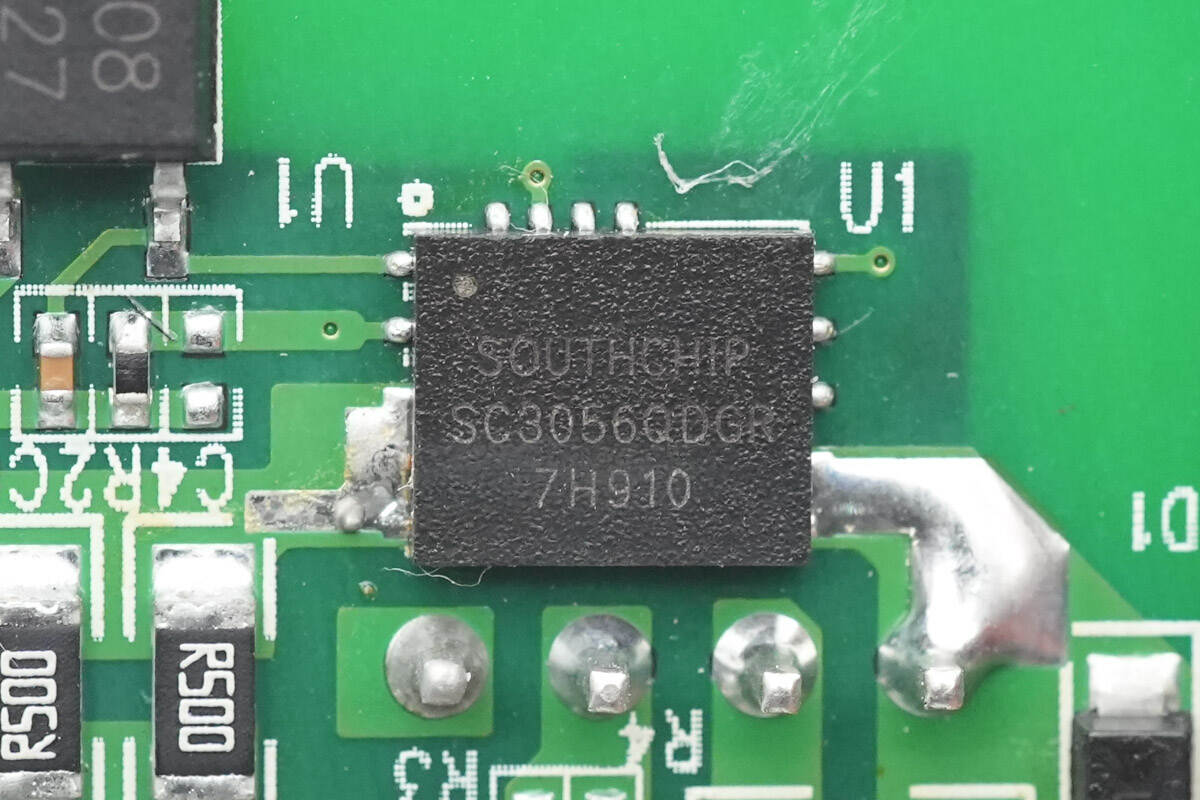

開關電源主控芯片采用南芯科技的SC3056，內置氮化鎵功率器件和控制器。采用高頻準諧振反激控制，具有全負載范圍高能效和高可靠性，源自南芯科技的SC305x GaN Combo系列。SC3056內部集成650V耐壓的氮化鎵開關管，可輕松驅駕30W~40W輸出功率范圍。

SC3056工作在QR和DCM模式下，谷底開通以提高效率；提供自適應的頻率折返用于實現全負載范圍內的高效率；無負載時，芯片以突發模式運行，降低待機功耗。轉換器內置高壓啟動電路，可實現超低的待機功耗和超快的啟動速度。

SC3056內部集成軟啟動電路，以及用于超寬輸出范圍的分段式供電電路。在突發和故障模式下具有超低的工作電流，滿足待機能效要求。最高工作頻率為175KHz，大幅降低磁性器件的體積和成本。全功率范圍具備抖頻功能，用以改善EMI性能。

芯片內置過熱保護，供電過壓保護、供電欠壓閉鎖、逐周期電流限制、兩級過流保護、輸出過電壓保護、輸出短路保護和過載保護，提供完善全面的保護功能。

據充電頭網了解，南芯科技的快充方案廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被立訊精密65W 1A1C氮化鎵快充、華為66W超級快充車充、華為50W超級快充無線車充、紫米20號200W PD快充移動電源、小米20000mAh移動電源50W超級閃充版、三星10000mAh 25W PD快充移動電源、公牛600W戶外移動電源、安克PowerHouse II 400戶外電源等數十款產品采用，品質獲得客戶高度認可。

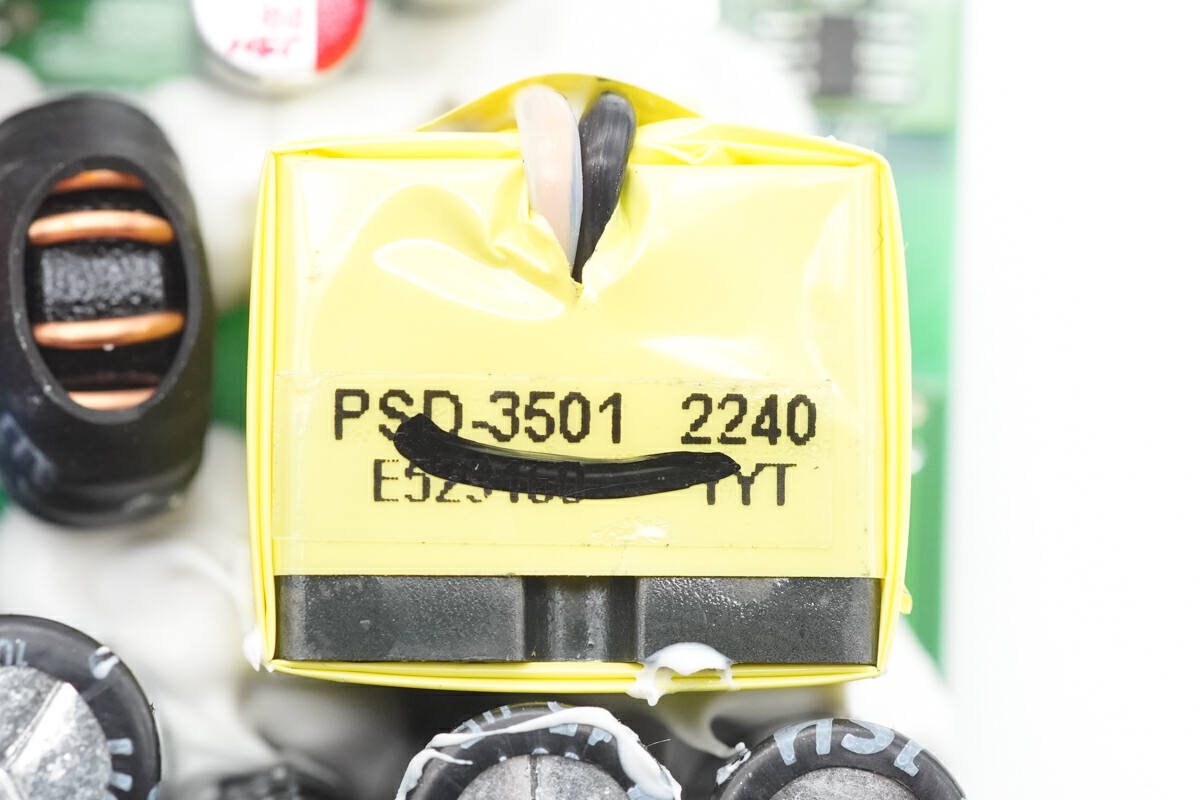

變壓器磁芯采用膠帶嚴密纏繞絕緣，輸出采用多層絕緣線。

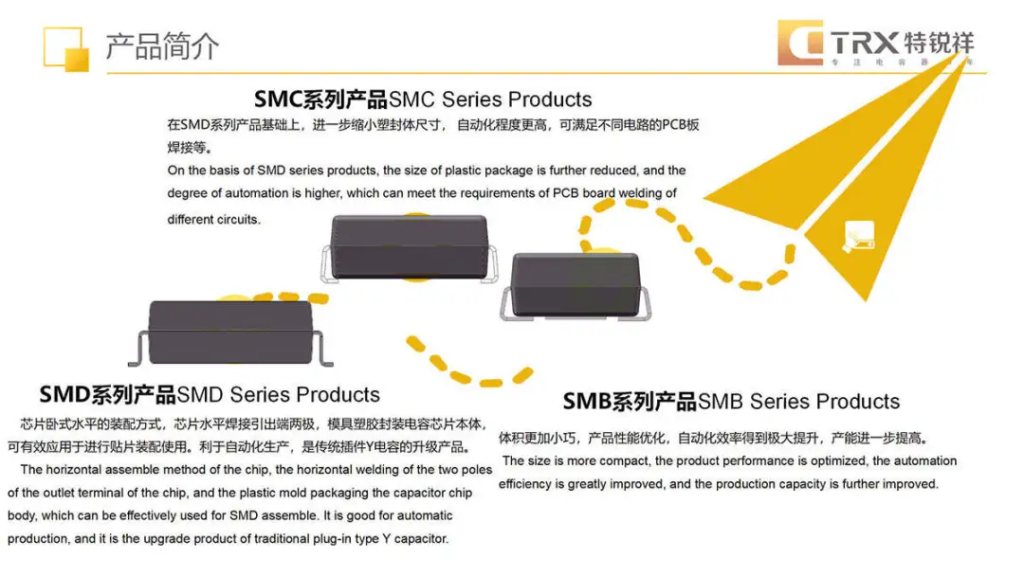

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1102M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

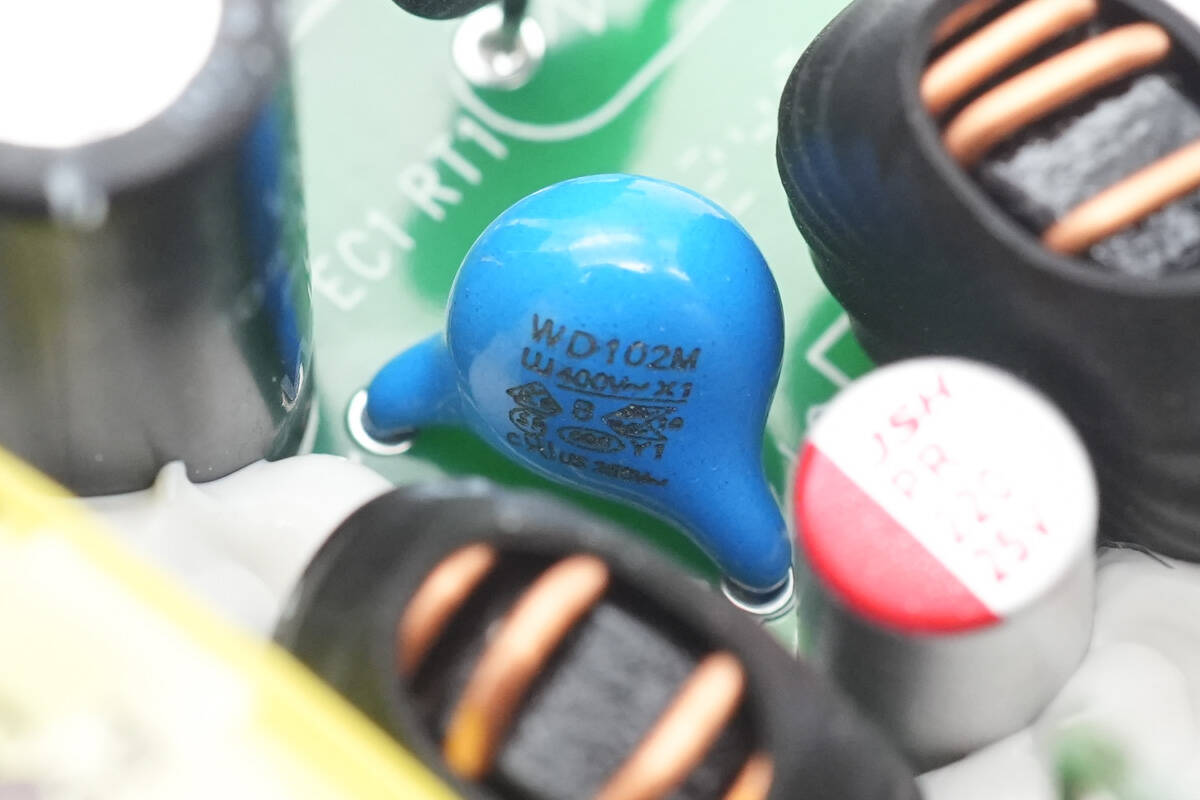

在正面還焊接一顆藍色Y電容。

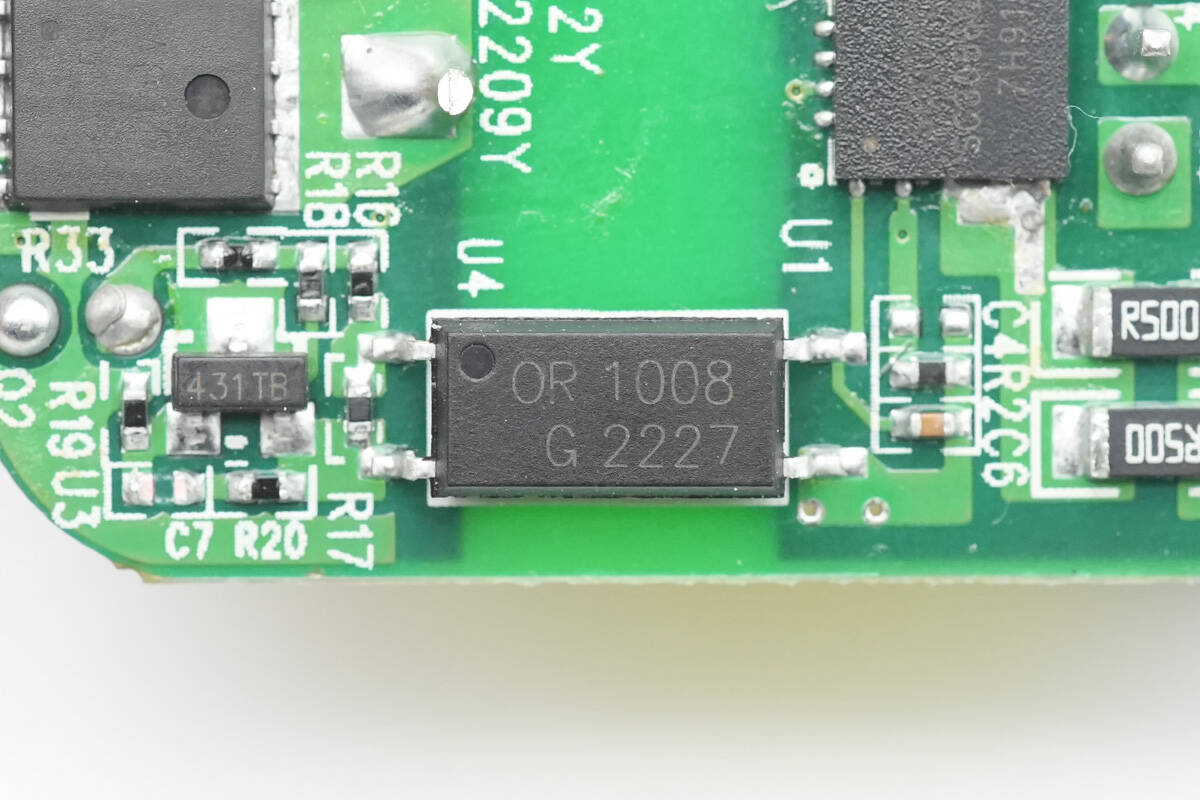

OR1008光耦用于輸出電壓反饋。

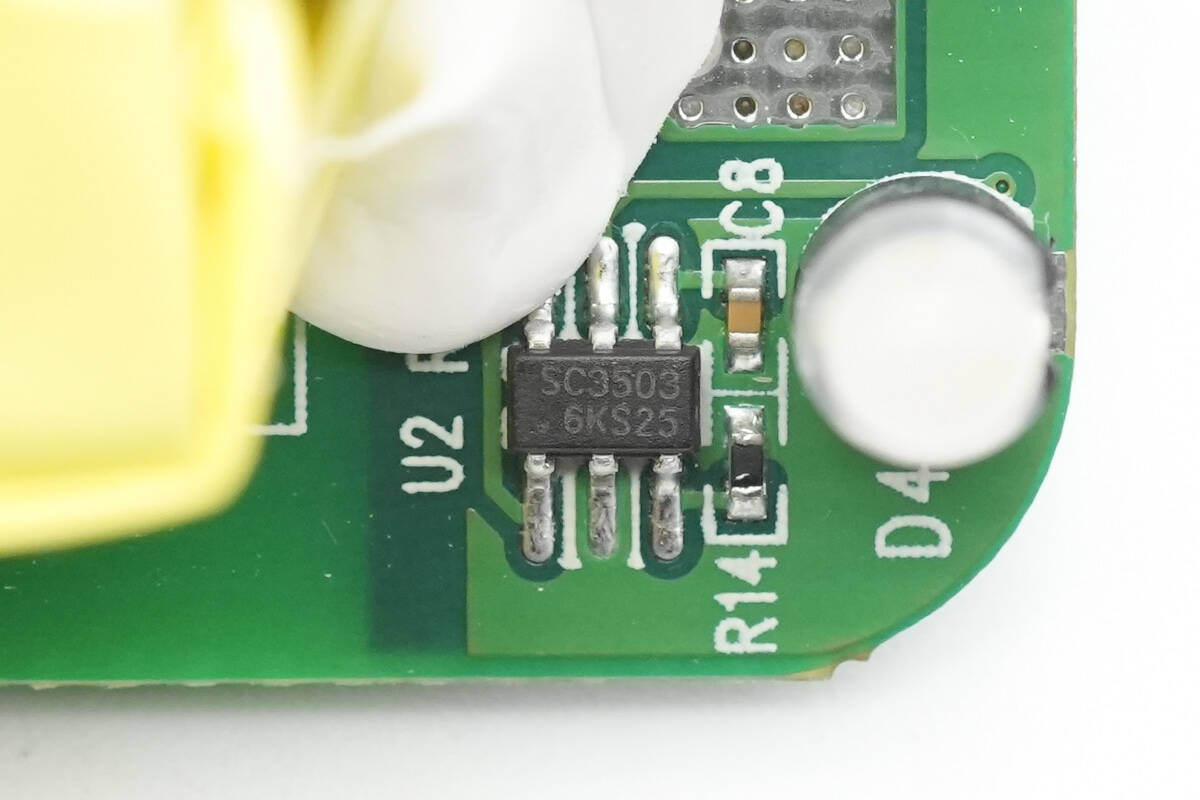

同步整流控制器采用南芯科技SC3503，這是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。采用SOT23封裝，適用于寬范圍反激適配器應用。

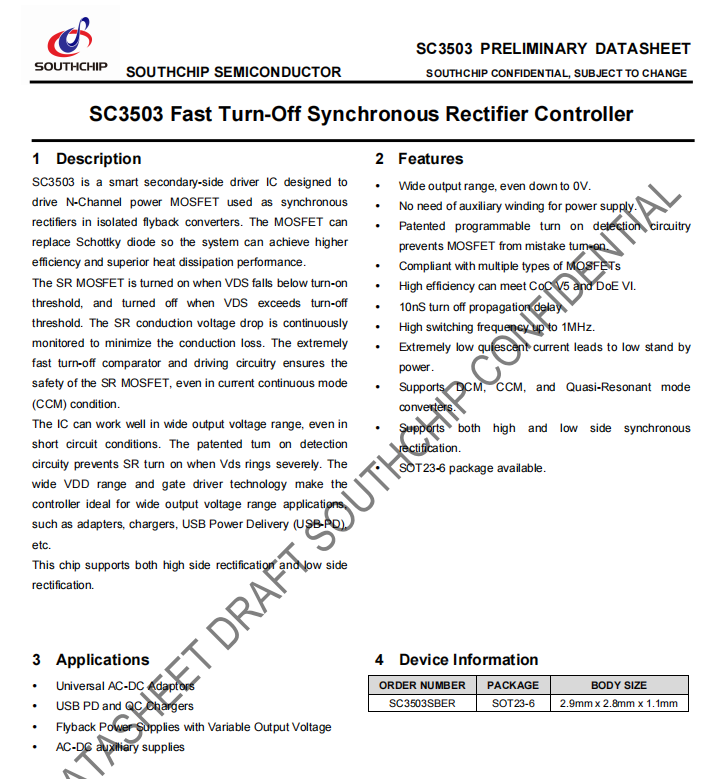

南芯科技SC3503資料信息。

充電頭網拆解了解到，該芯片已經被綠聯65W智充魔盒2C2A氮化鎵快充插座、TEGIC迷你30W氮化鎵快充、綠聯迷你30W氮化鎵快充、征拓65W 2C1A氮化鎵充電器、威源新能30W 1A1C氮化鎵快充、意象65W氮化鎵充電器、努比亞30W氮化鎵快充等產品采用。

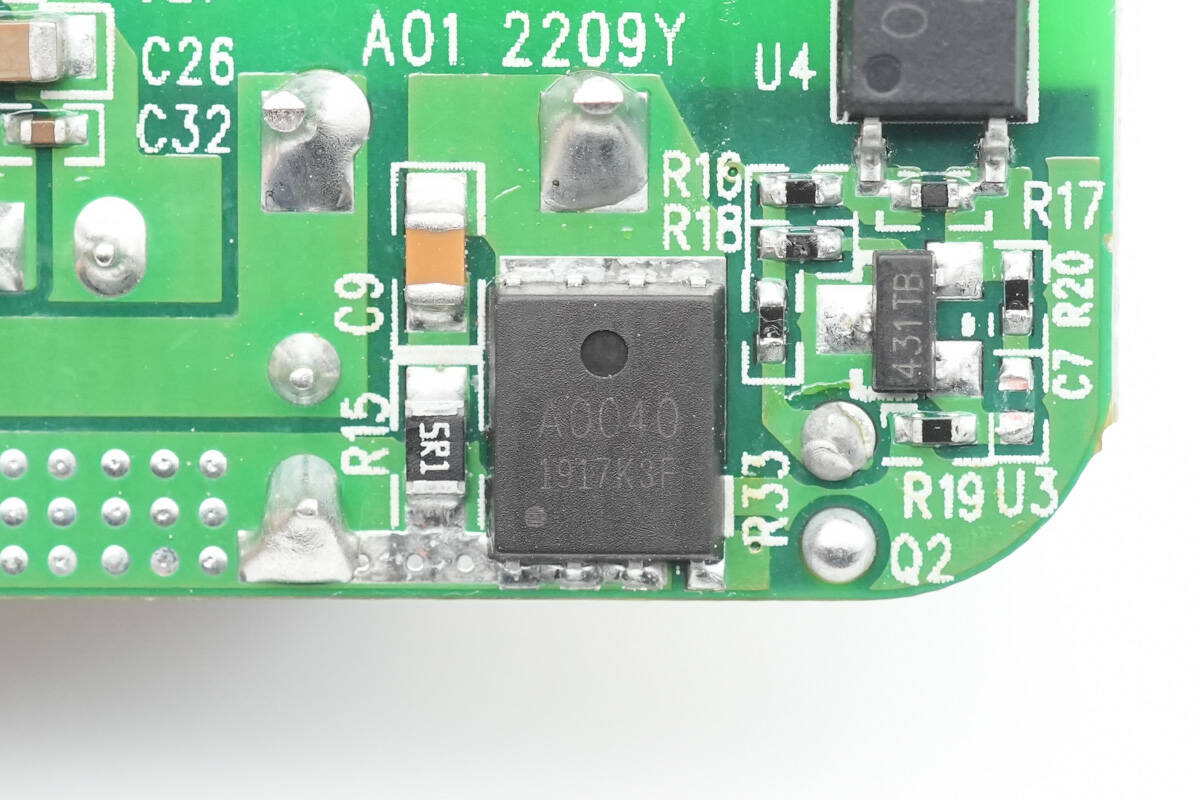

同步整流管絲印A0040，采用DFN5*6封裝。

輸出側焊接濾波電容和輸出小板，USB-C母座焊接在垂直小板上。

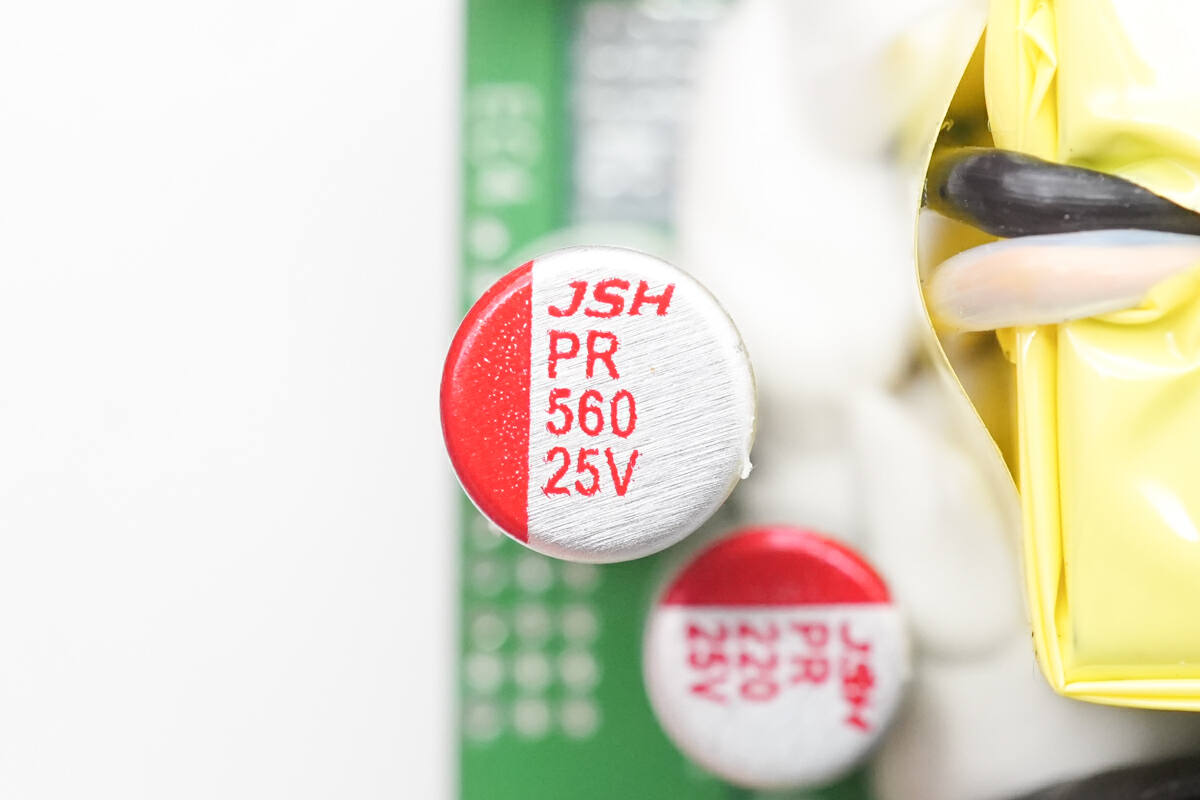

輸出濾波電容來自JSH萬京源，為PR系列固態電容，規格為560μF 25V。

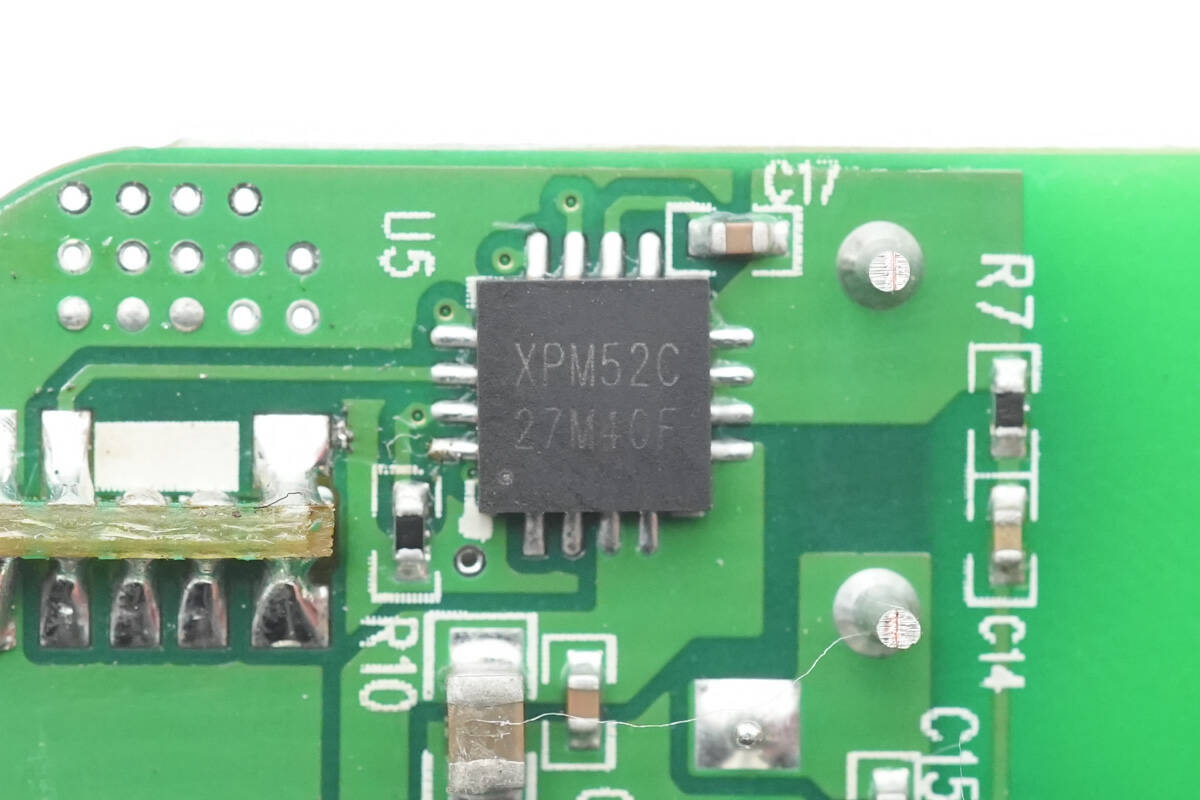

輸出采用富滿云矽XPM52C內置協議功能的降壓轉換器，進行降壓輸出。XPM52C內置降壓開關管和協議功能，支持根據輸入電壓調節輸出電壓，支持65W輸出，內置多種快充協議，支持多口應用智能降低輸出功率，芯片內置完善的保護功能，適用于車充和快充以及插排應用，采用QFN4*4-16封裝。

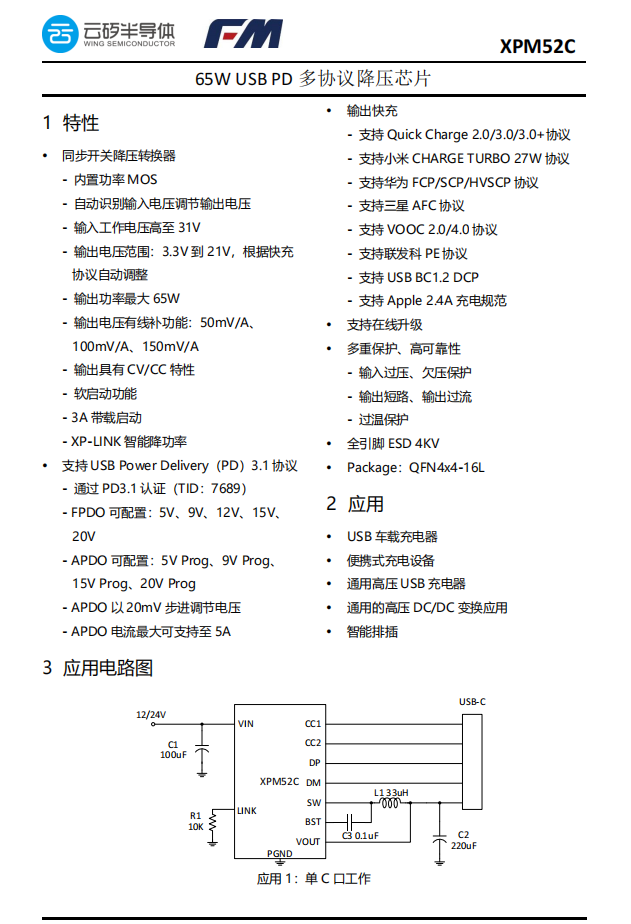

富滿云矽 XPM52C 詳細資料。

充電頭網拆解了解到，采用富滿云矽 XPM52C的還有i-Regal艾力格35W雙C口氮化鎵充電器，此外富滿云矽XPD系列快充協議芯片還被公牛，貝爾金，聯想，諾基亞，飛利浦，傲基，倍思，品勝，摩米士等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

另外一路輸出也是采用XPM52C降壓芯片，兩顆芯片支持協同使用，單口全功率輸出，雙口自動降功率。

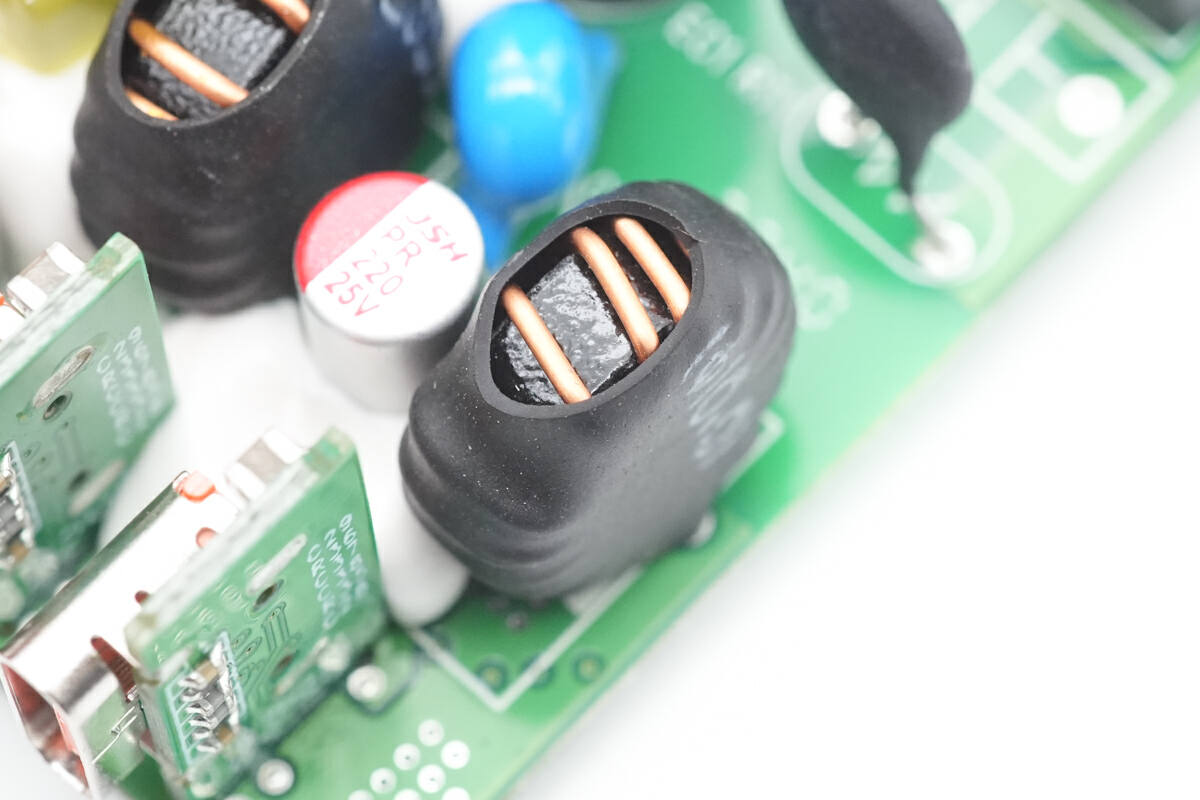

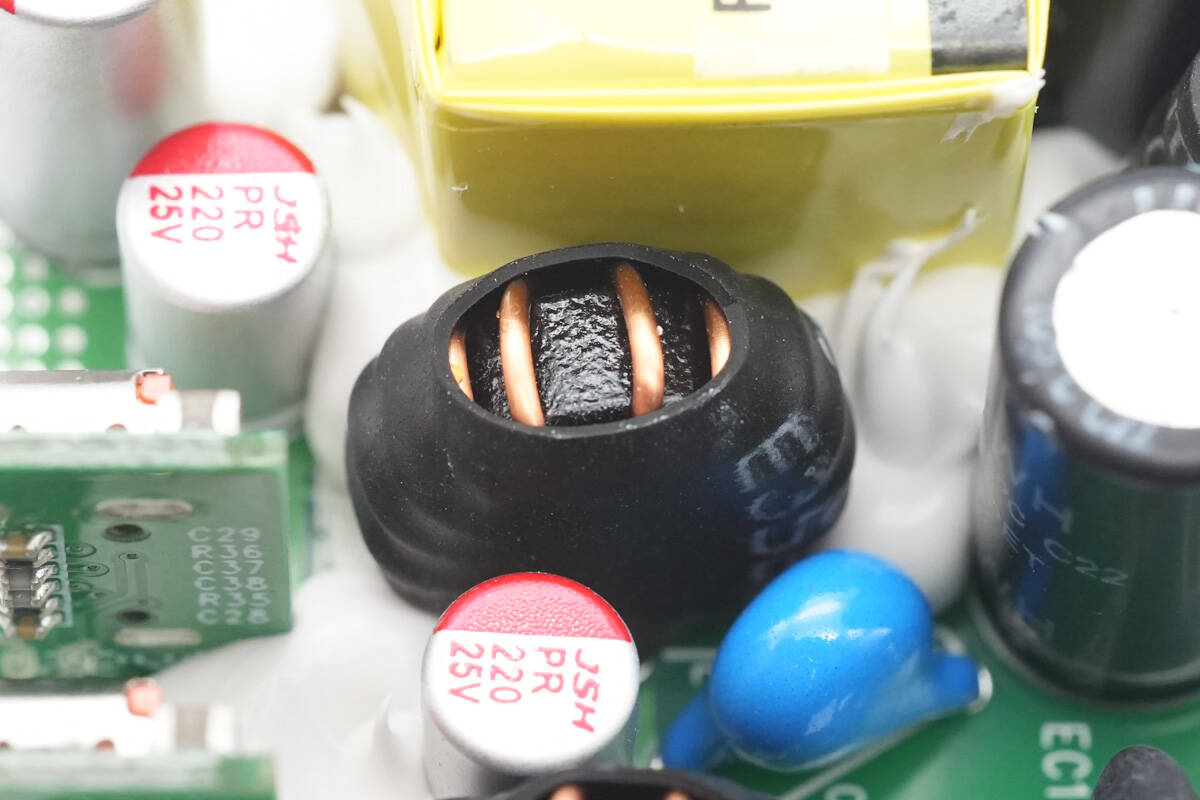

降壓電感外套熱縮管絕緣，并打膠固定。

另一顆降壓電感特寫。

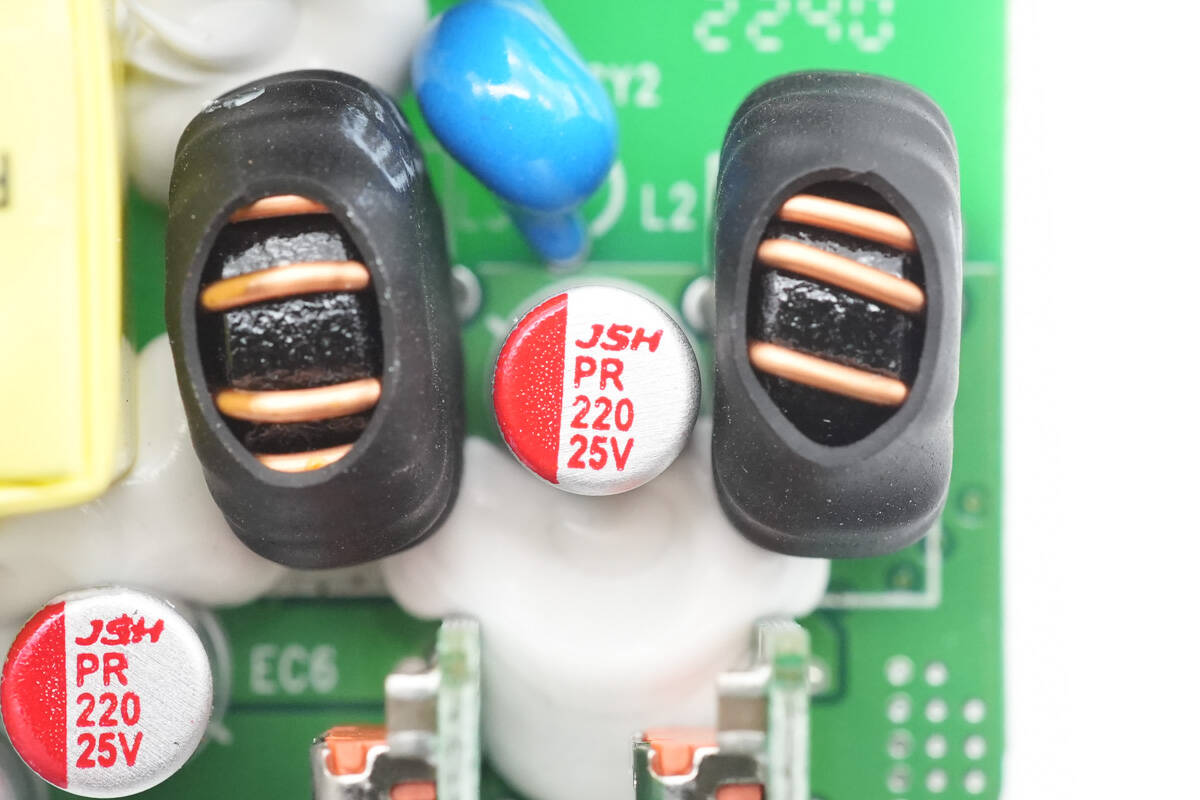

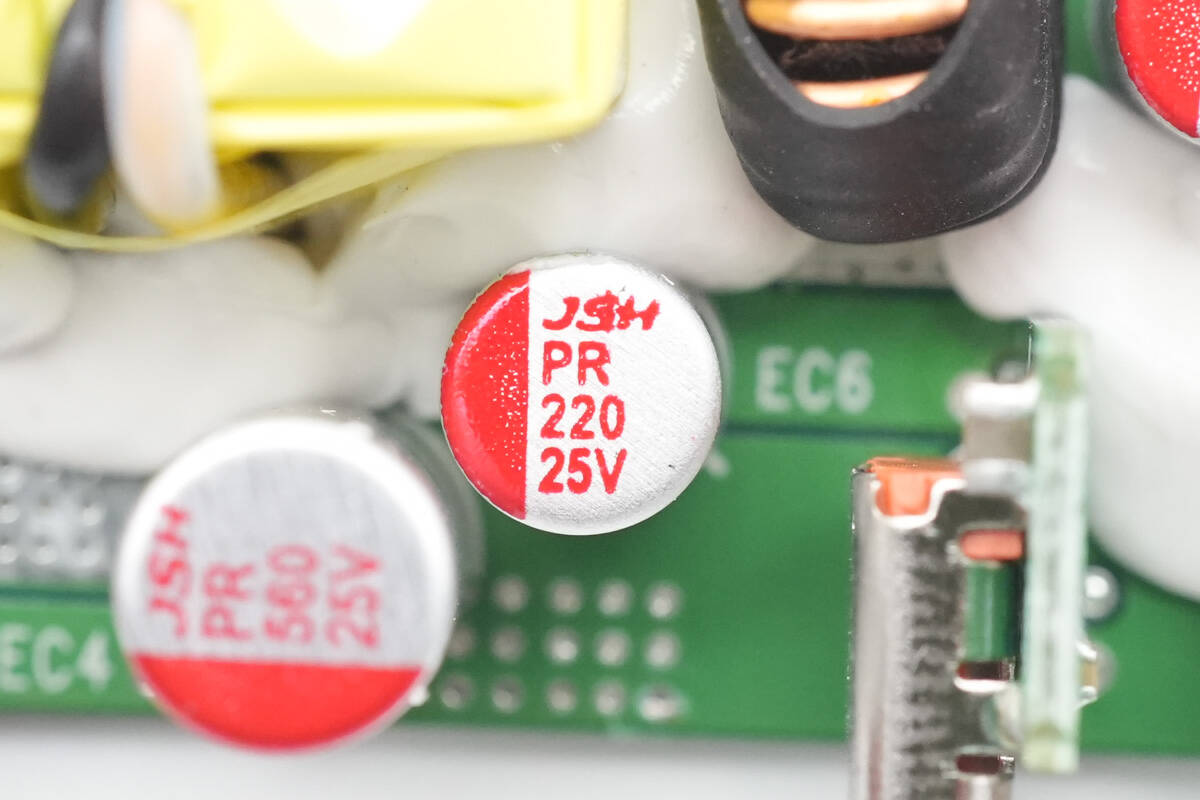

在兩顆降壓電感中間是輸出濾波電容，為萬京源PR系列固態電容，規格為220μF 25V。

另一顆輸出電容規格相同。

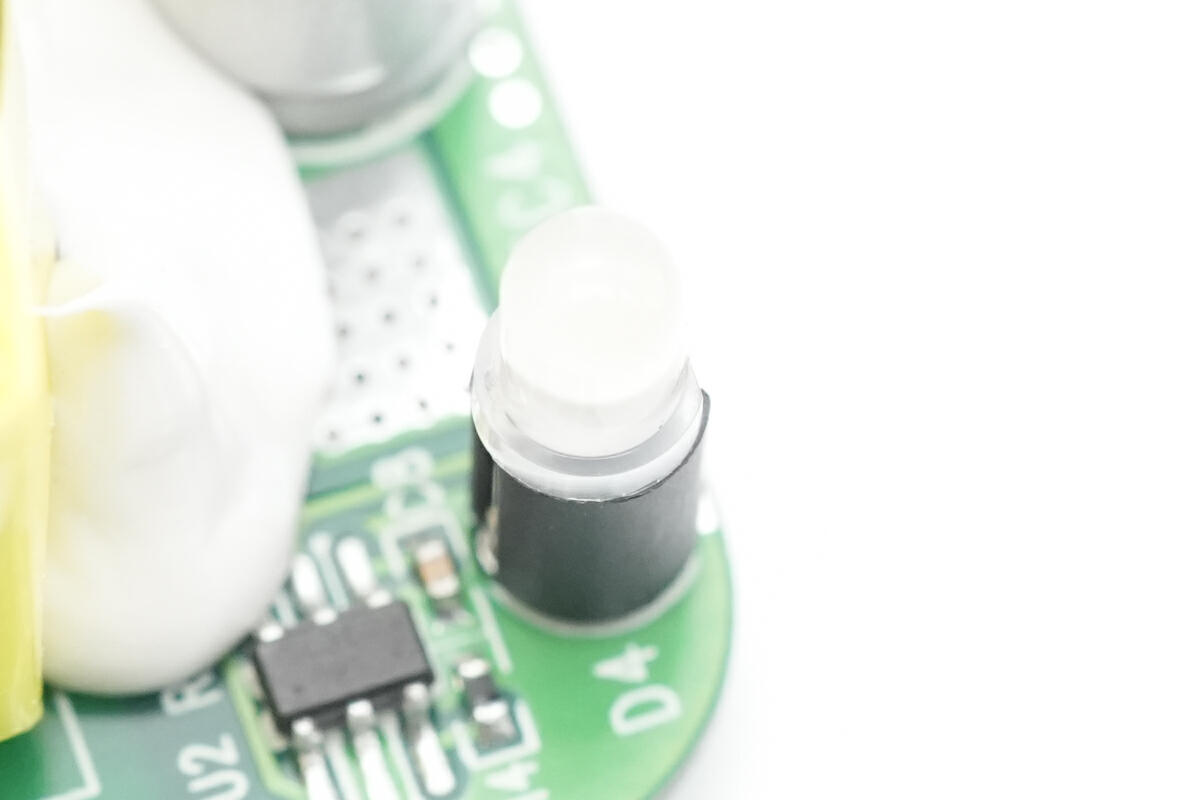

用于電源指示的白色LED燈特寫。

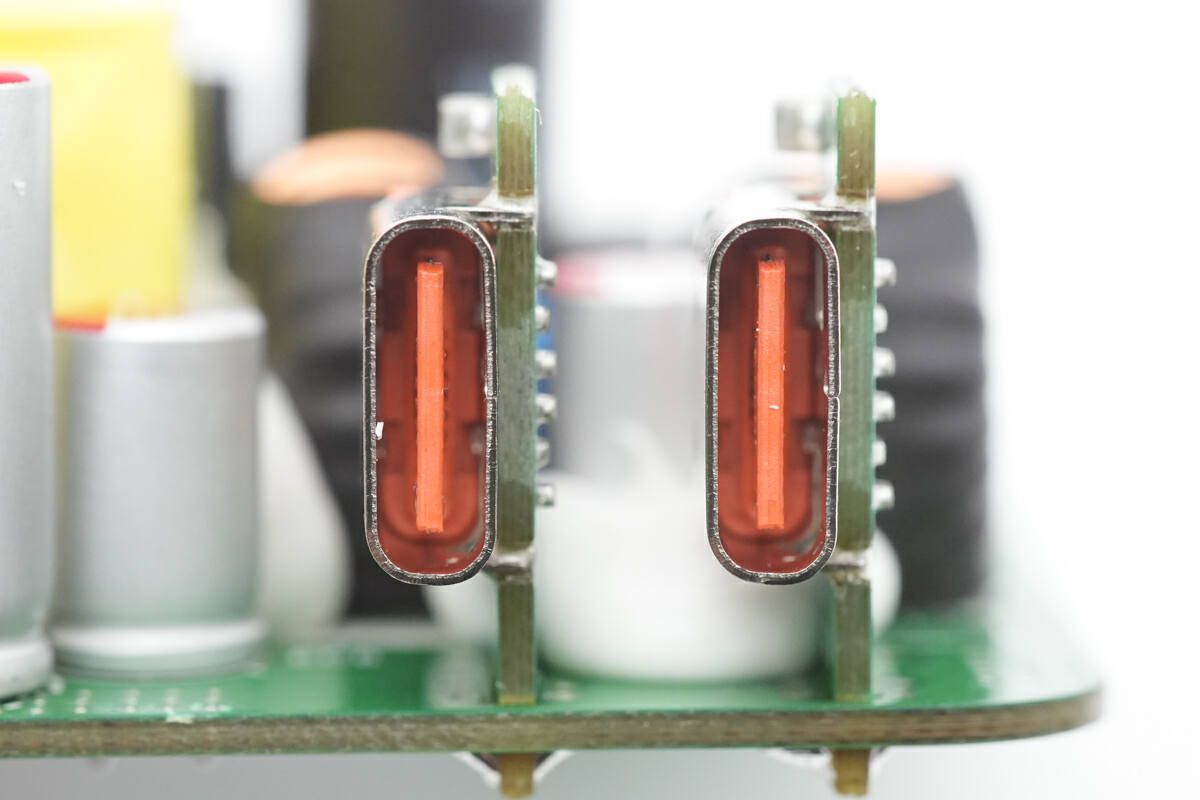

USB-C母座采用橙色膠芯，過孔焊接固定。

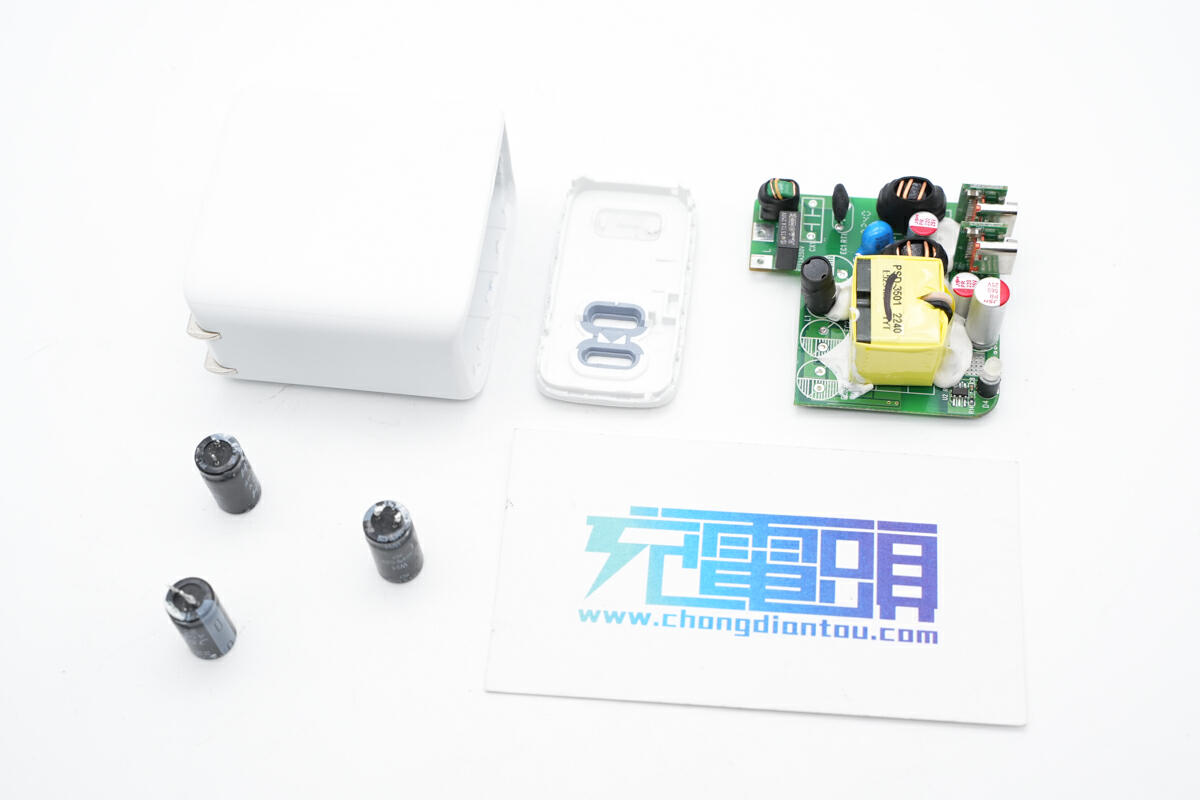

全部拆解一覽，來張全家福。

充電頭網拆解總結

安福瑞推出的這款35W氮化鎵充電器采用折疊插腳設計，外殼光滑圓潤，小巧便攜。充電器支持35W單口輸出，具備20V輸出檔位，支持筆記本電腦充電。雙口輸出時支持功率自動分配，滿足兩臺手機的同時快充需求。

充電頭網通過拆解了解到，安福瑞這款35W氮化鎵充電器采用南芯科技SC3056+SC3503合封氮化鎵開關電源方案，輸出使用兩顆富滿云矽XPM52C同步降壓芯片，具有高集成度和協議全面的優勢。高壓電解電容和輸出濾波固態電容均來自萬京源。內部元器件大面積打膠固定，做工扎實，用料可靠。
