【沃爾德實業】案例拆解報告：華湳通20W快充充電器

前言

深圳市華湳通電子科技有限公司于2013年成立，主要產品為電源適配器，手機充電器和數據線等，集研發、生產和銷售于一身。充電頭網拿到了華湳通電子推出的20W充電器，根據插腳不同和輸出接口不同，共分為十個款式。

根據輸出接口的不同，充電器分為1C1A雙口與單USB-C接口兩種配置，1C1A雙口版本兩個接口均支持快充，雙口同時輸出時為5V3A，下面就選取美規版本進行拆解，看看內部的用料和設計。

華湳通20W快充充電器外觀

華湳通20W充電器有單USB-C口和1A1C雙口兩種配置可供客戶進行選擇，雖說接口數量不同，但兩款充電器外觀設計以及內部用料方案基本一樣。

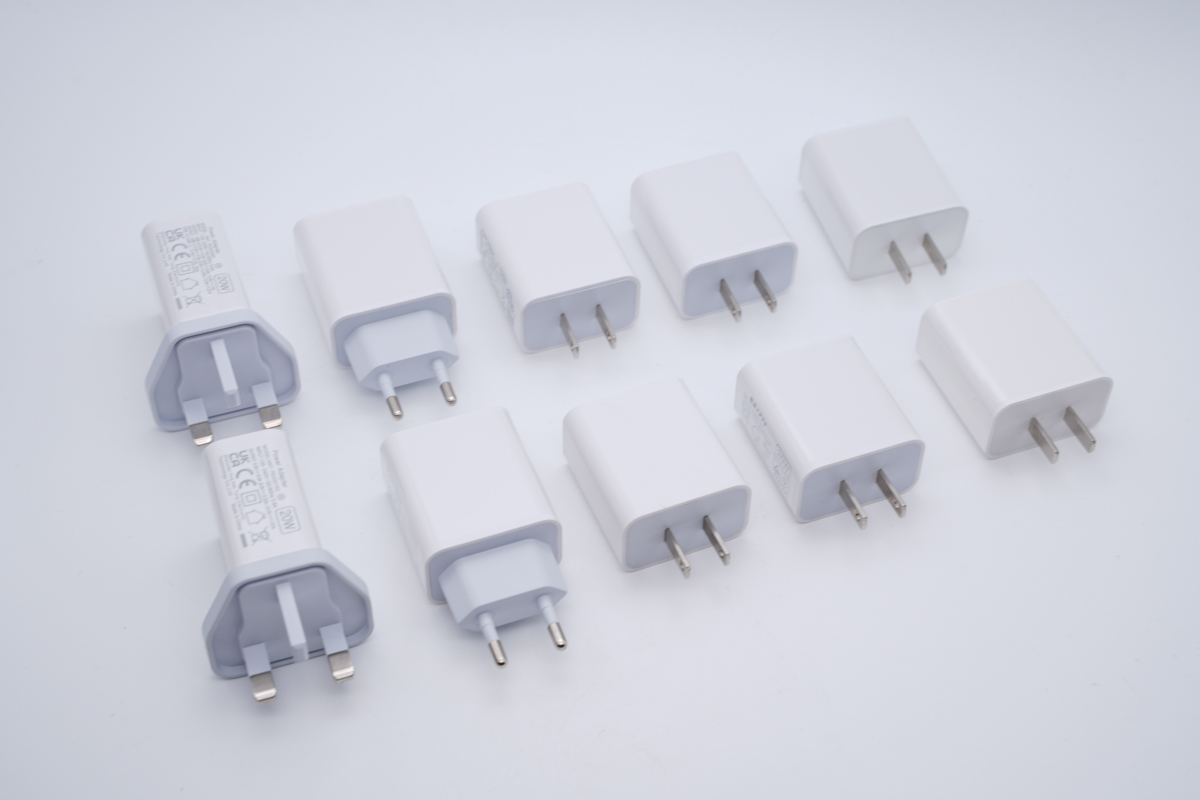

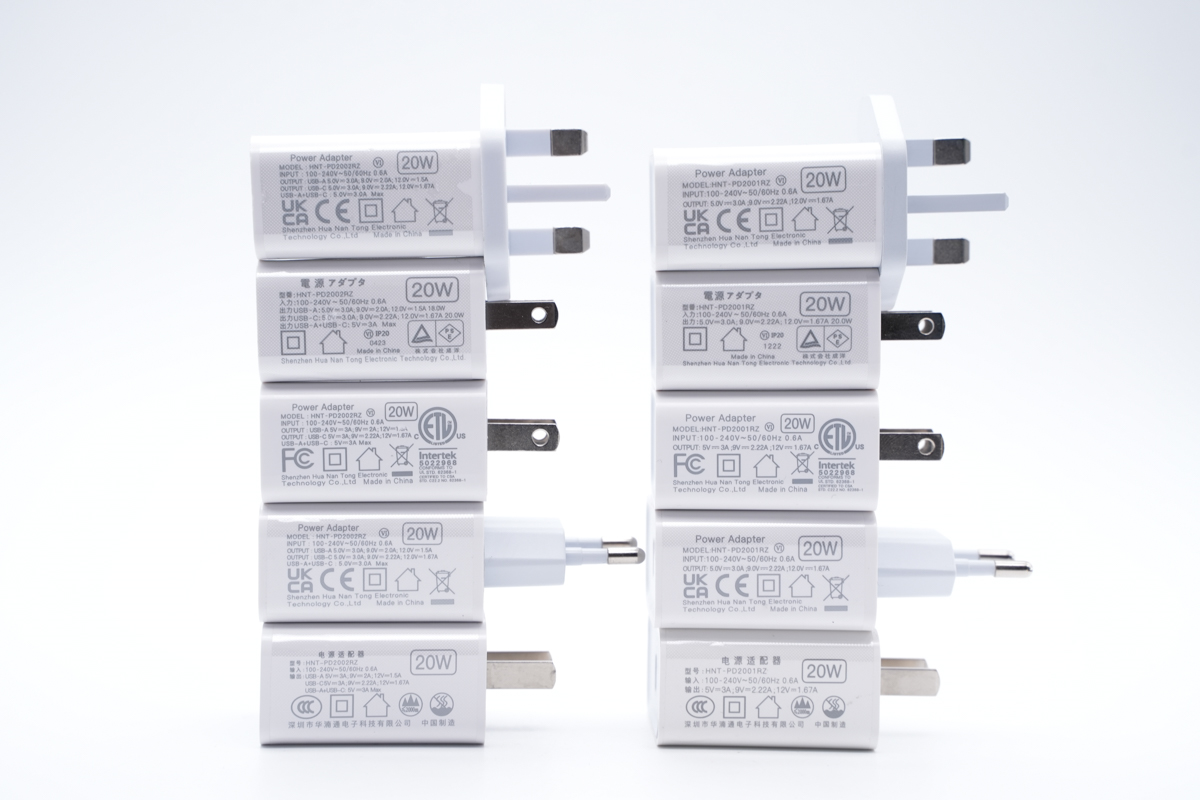

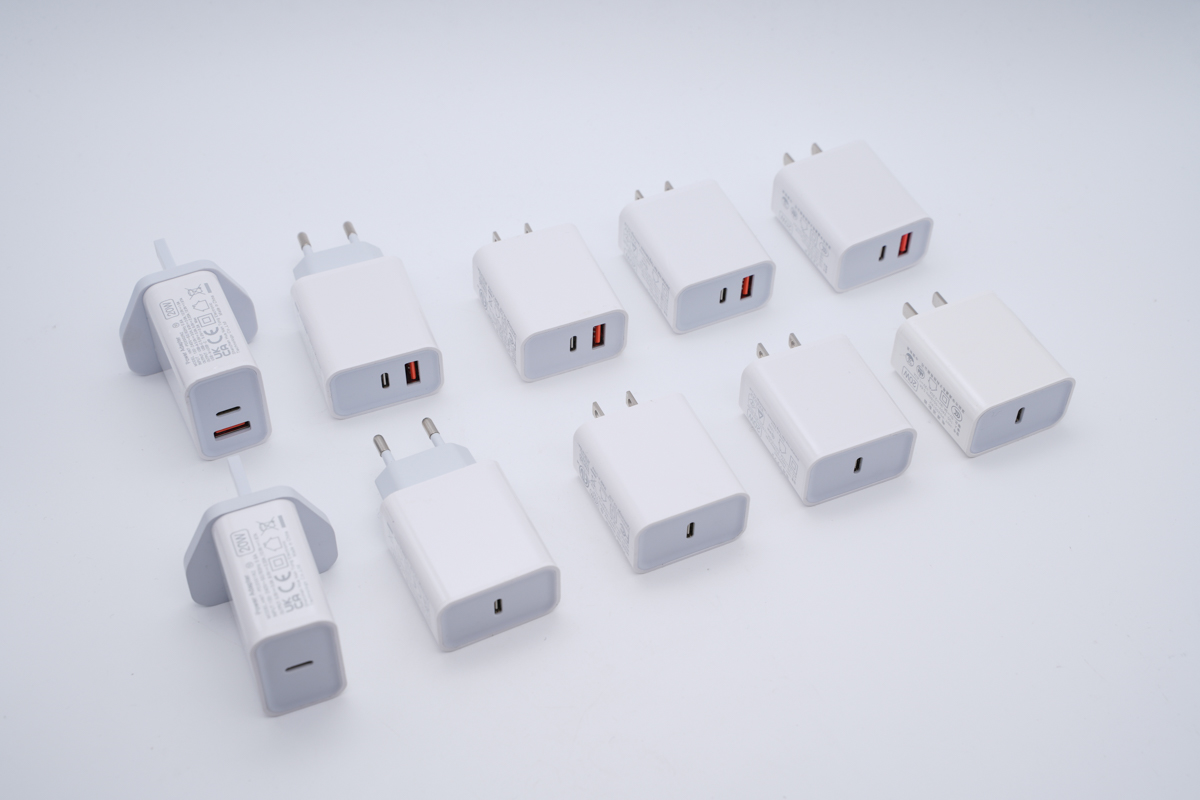

兩款充電器均支持國標、美規、日規、英規、歐規五種插腳可選。

同時充電器也都通過了ETL、PSE、CCC、CE、UKCA、FCC等相應的安規認證，質量可靠性有保證，客戶可根據需求放心進行選擇。

下面充電頭網以美規版本為例進行外觀和拆解部分的介紹。

華湳通20W充電器采用經典直板造型，腰身白色外殼高光亮面處理，輸入輸出端外殼灰色磨砂，配色方面和蘋果原裝20W充電器的一樣。

充電器插腳也是固定式，這款為美規。

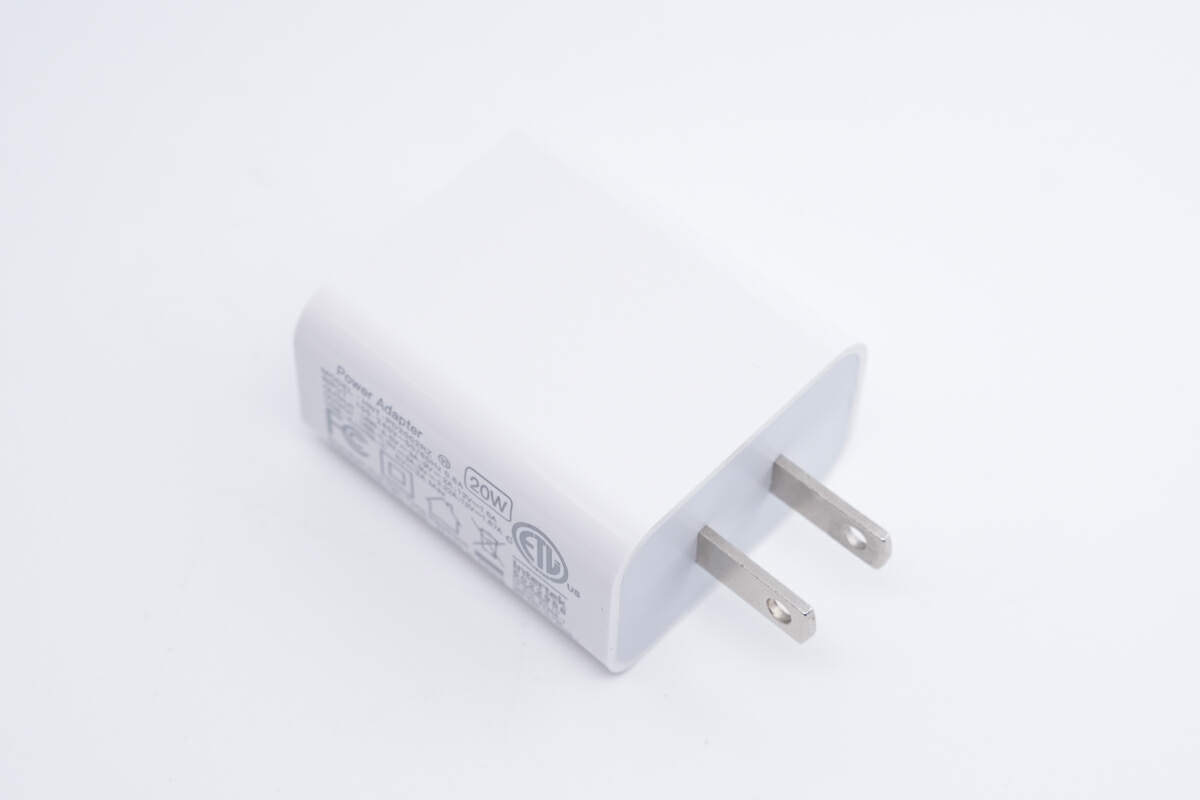

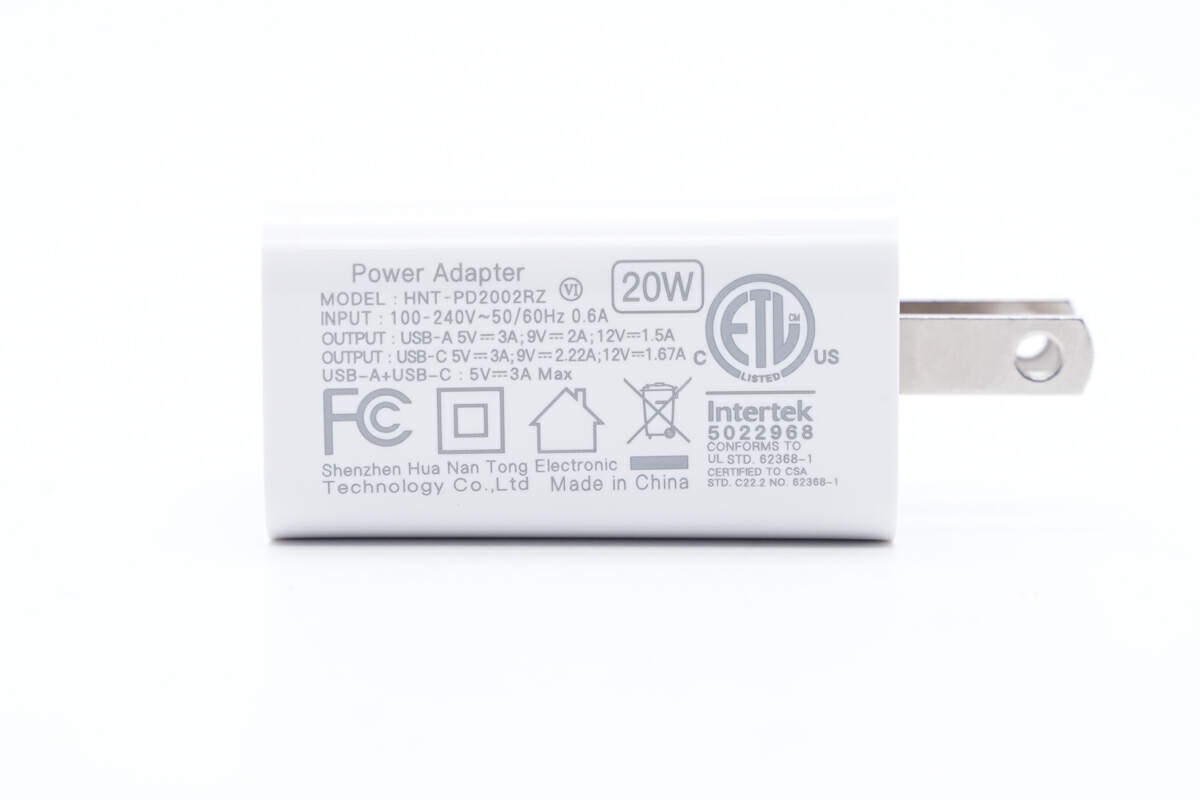

機身一側印有充電器參數

型號：HNT-PD2002RZ

輸入：100-240V~50/60Hz 0.6A

輸出：

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V2.22A、12V1.67A

USB-A+USB-C：5V3A

充電器通過了FCC、ETL認證。

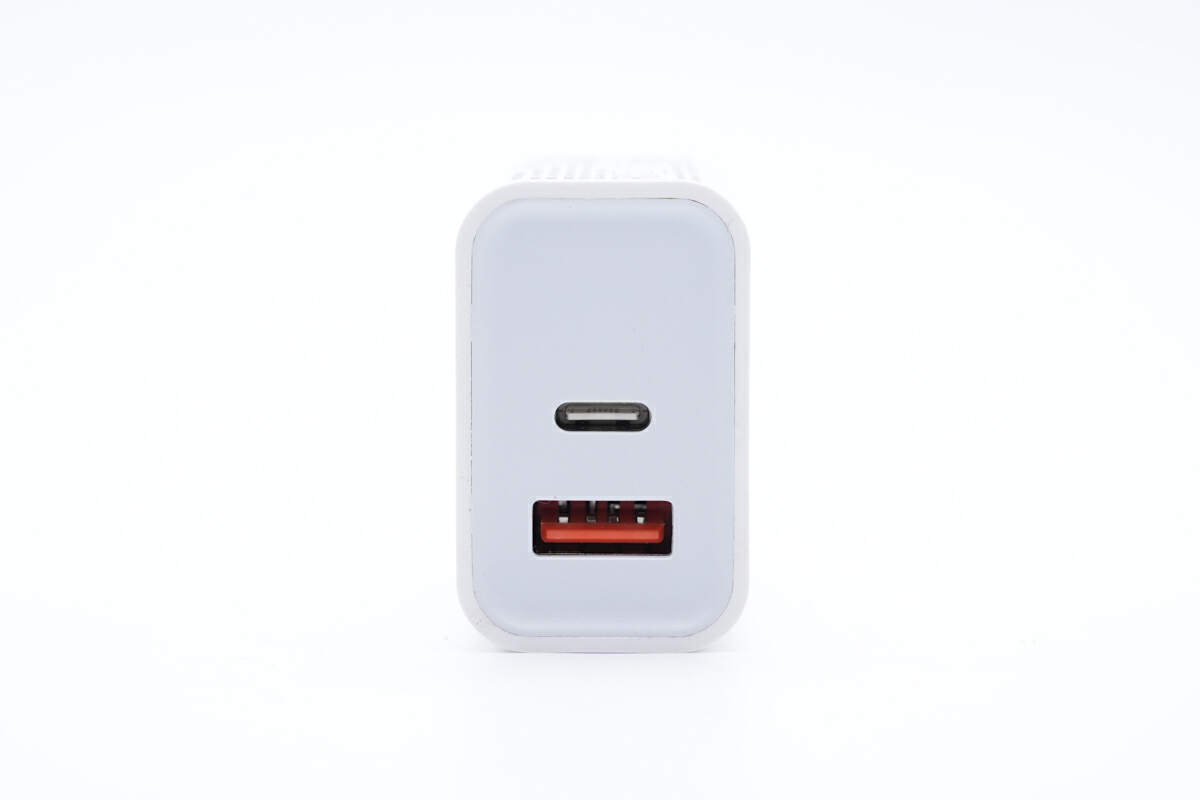

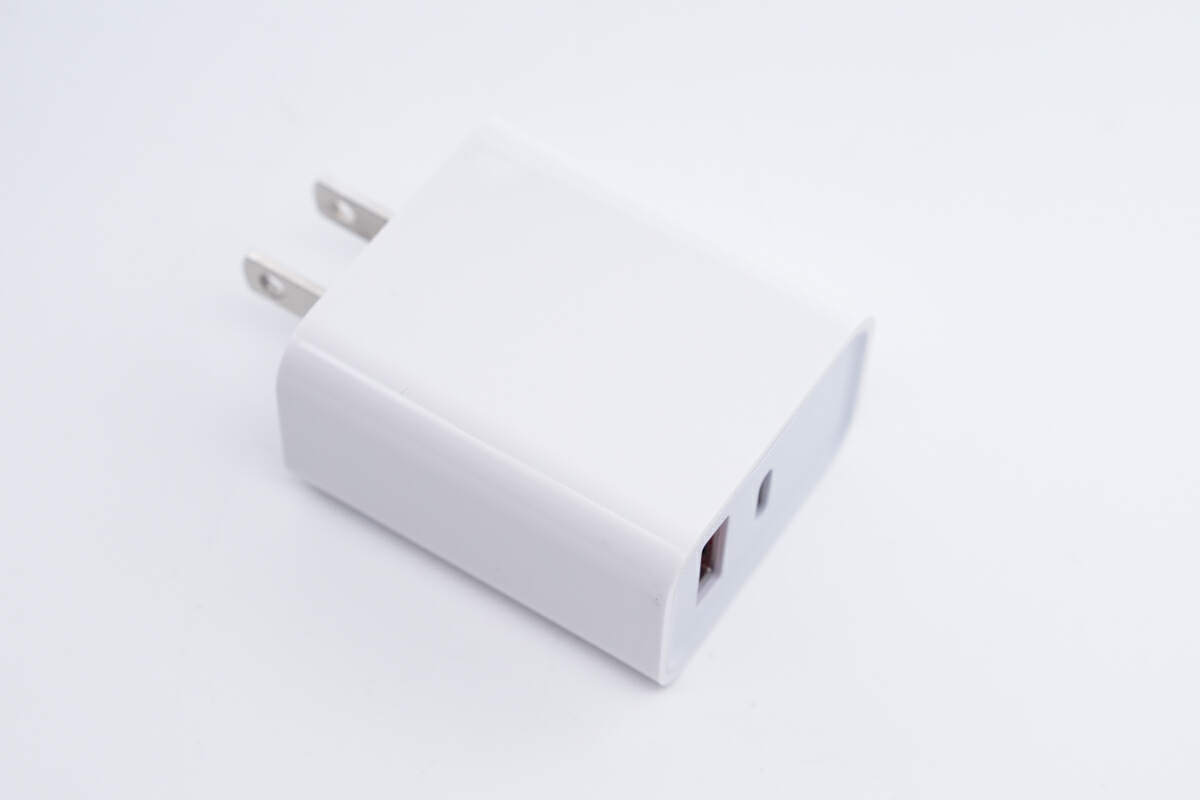

輸出端配備1A1C雙輸出接口，分別采用橘紅色和白色膠芯。

輸出端外殼設計也很有特點，做了內凹設計。

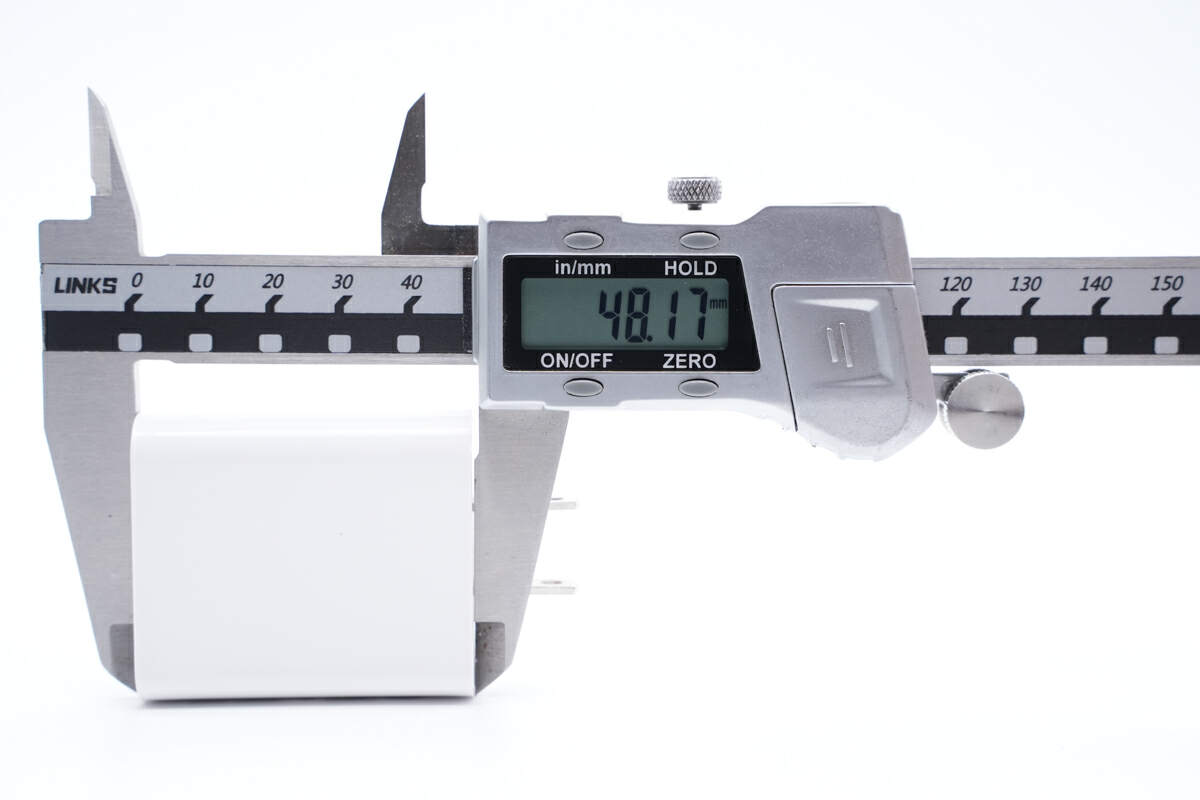

測得充電器機身長度為48.17mm。

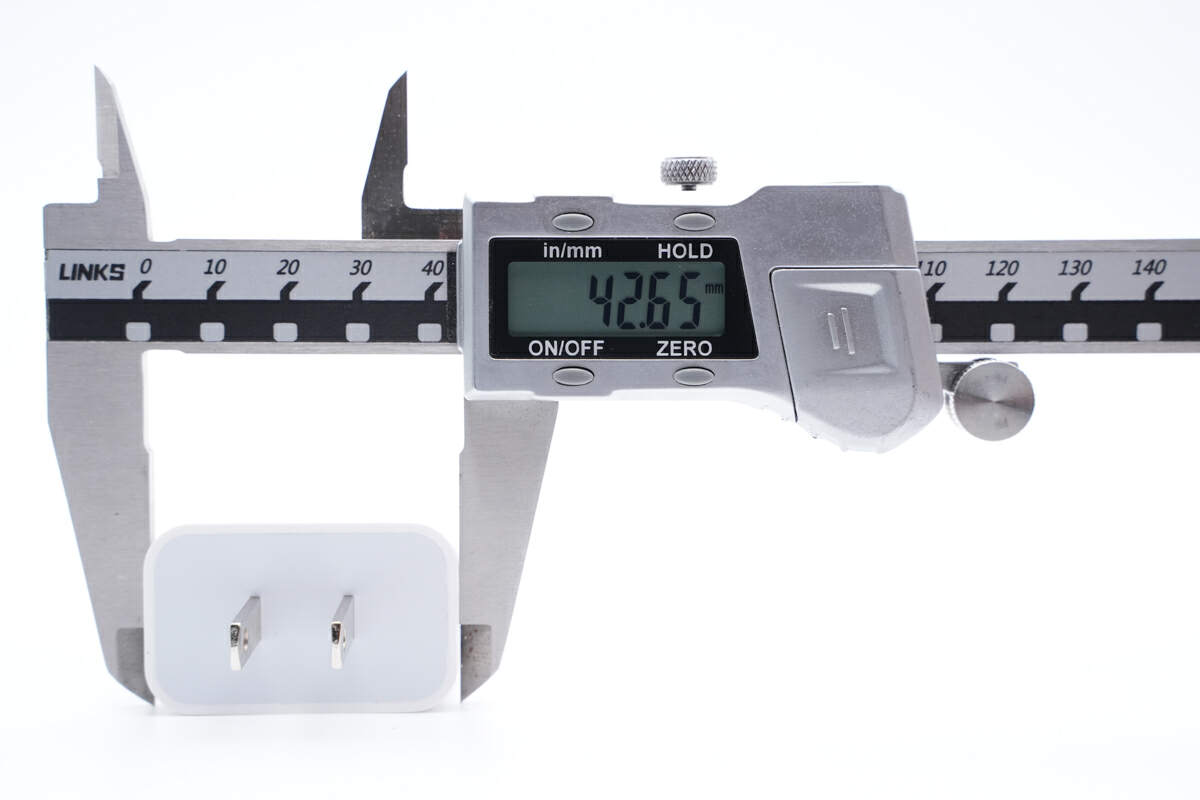

寬度為42.65mm。

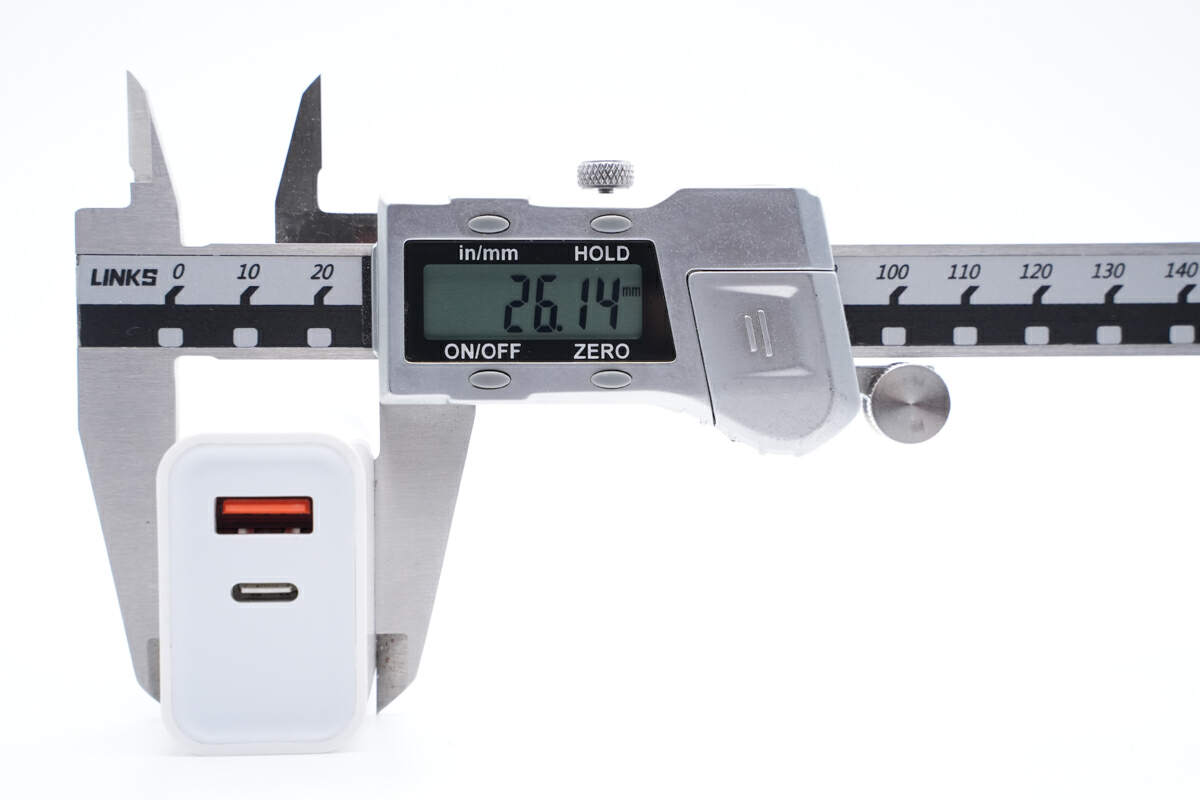

寬度為26.14mm。

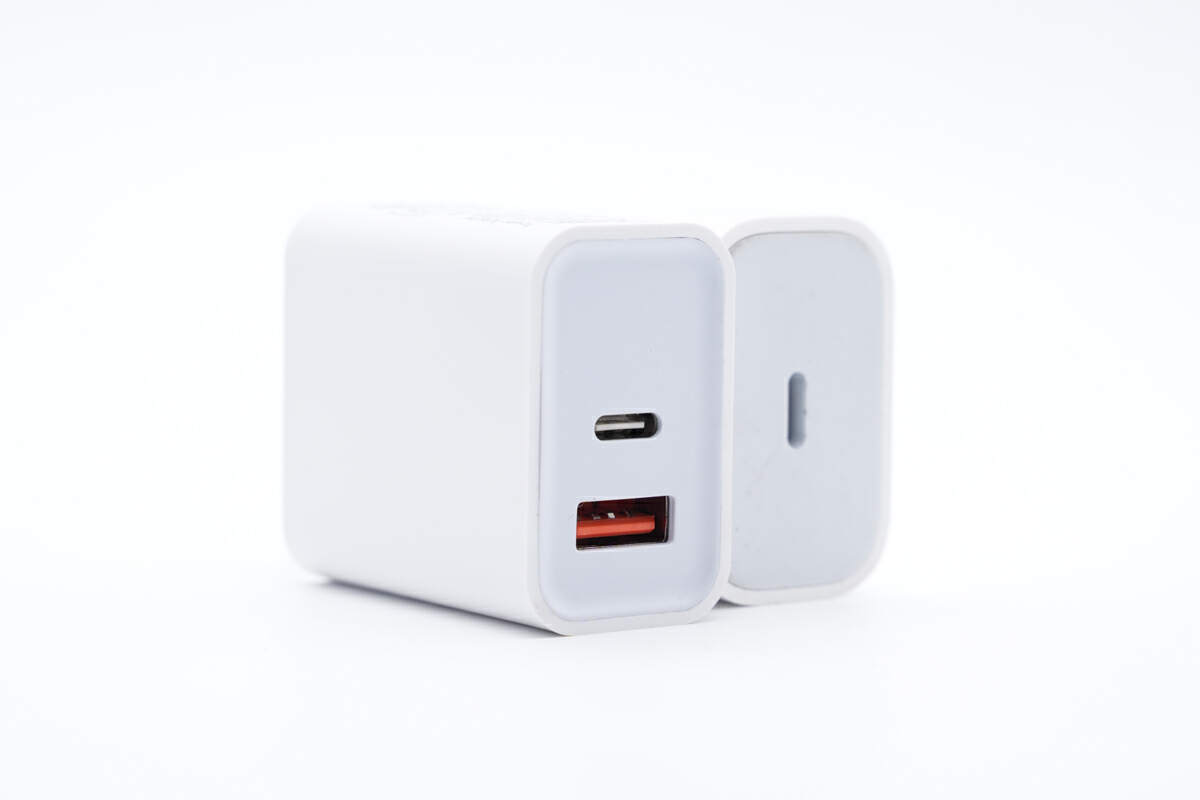

和蘋果20W充電器對比，兩者寬度相當，華湳通這款機身稍長一點。

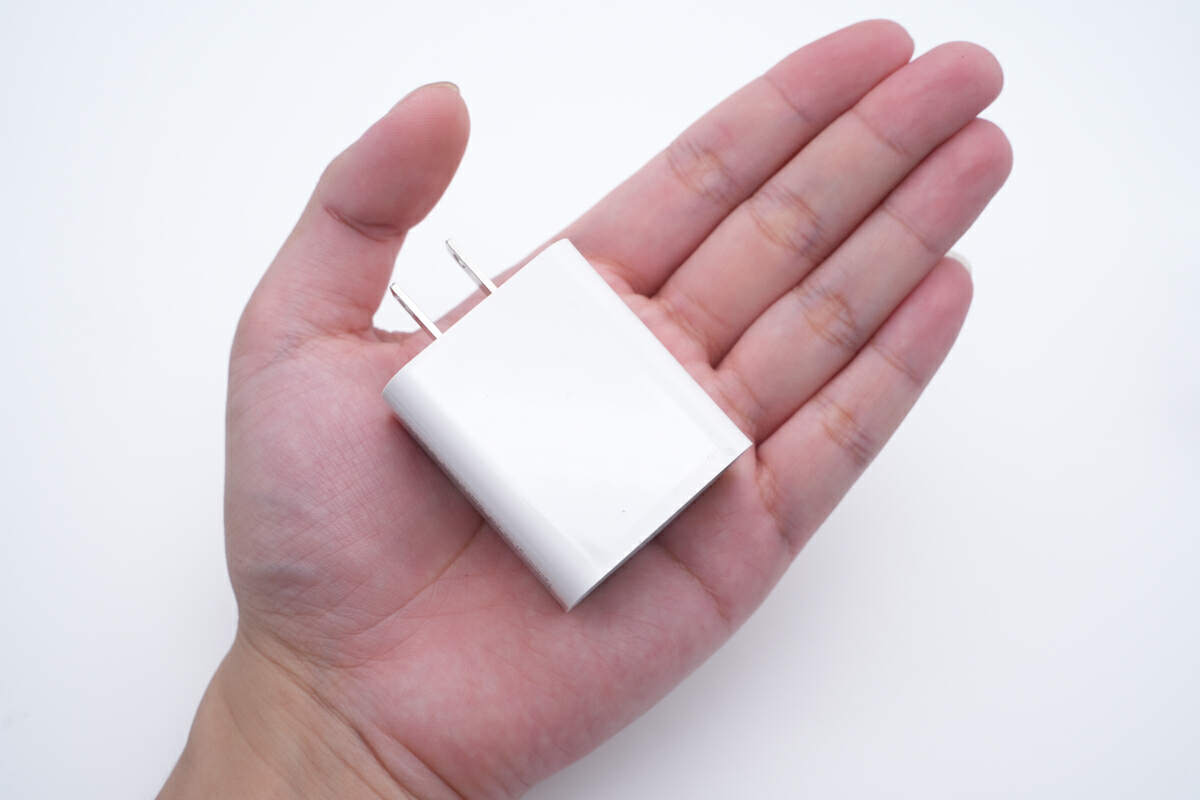

充電器拿在手上的大小直觀感受。

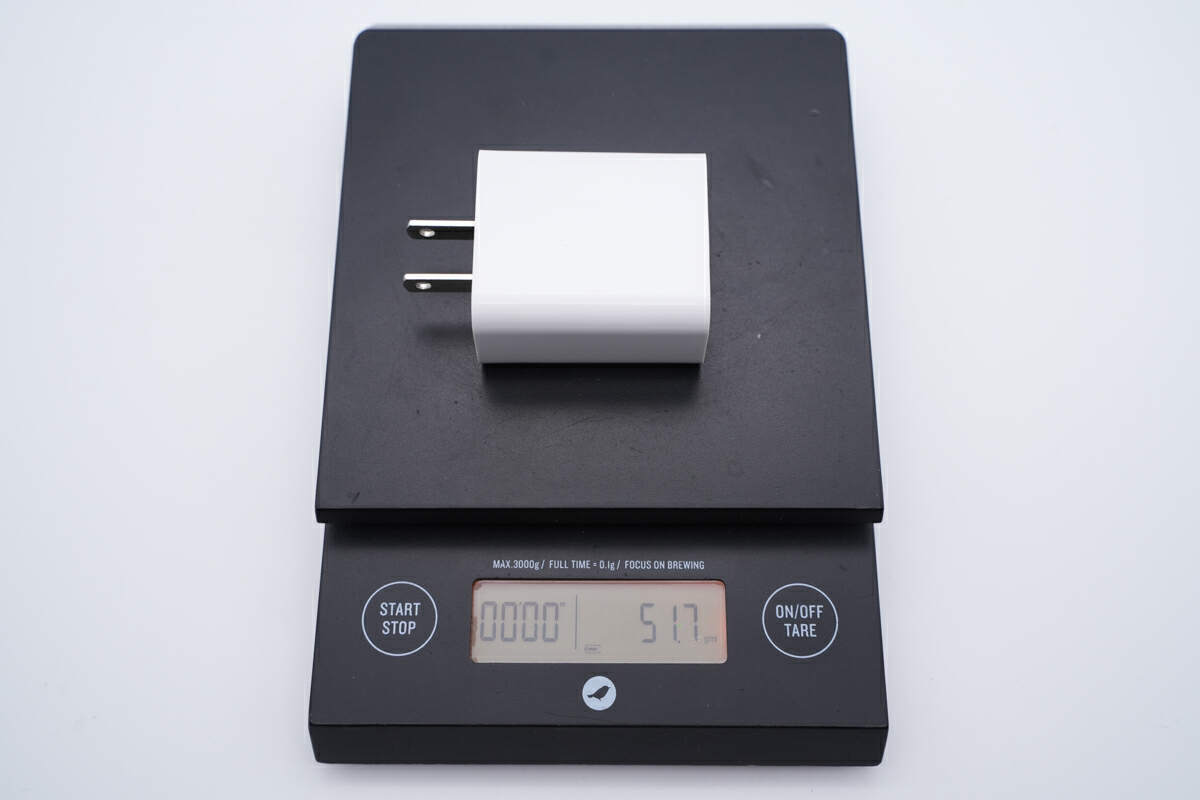

另外測得充電器凈重約為52g。

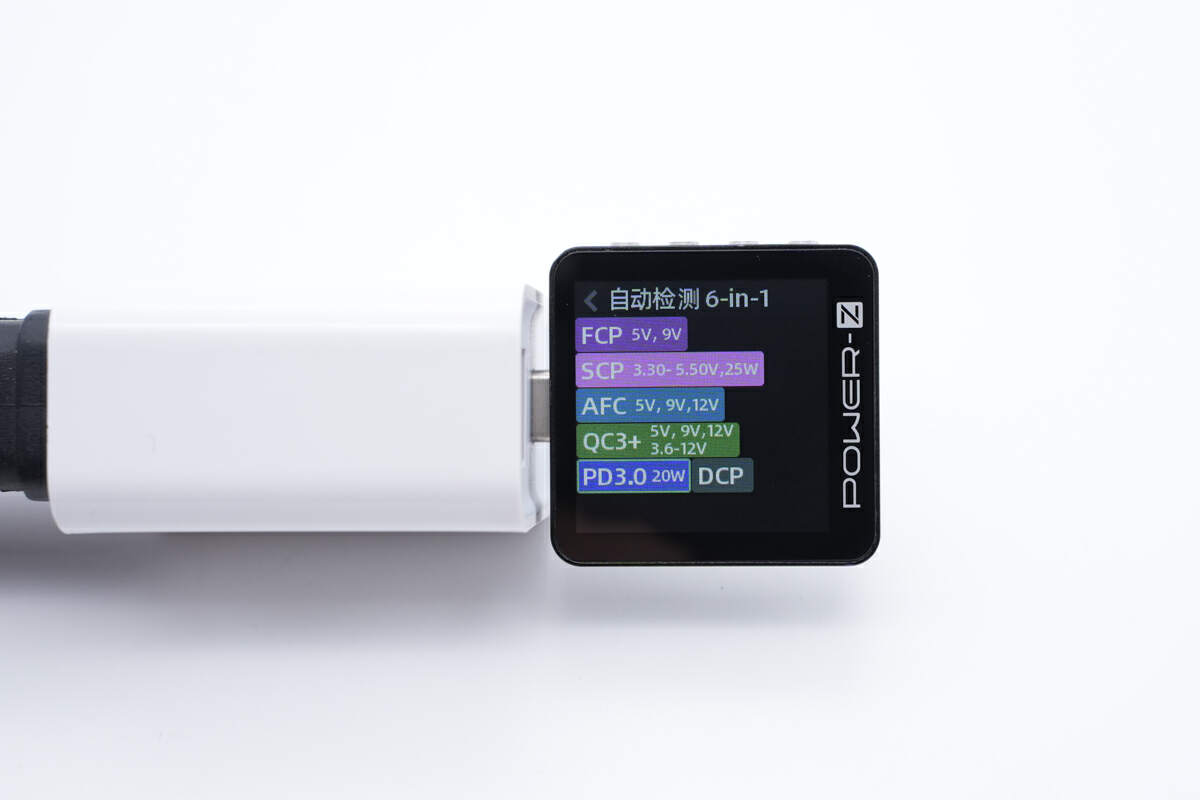

使用ChargerLAB POWER-Z KM003C測得充電器支持FCP、SCP、AFC、QC3+、PD3.0、DCP充電協議。

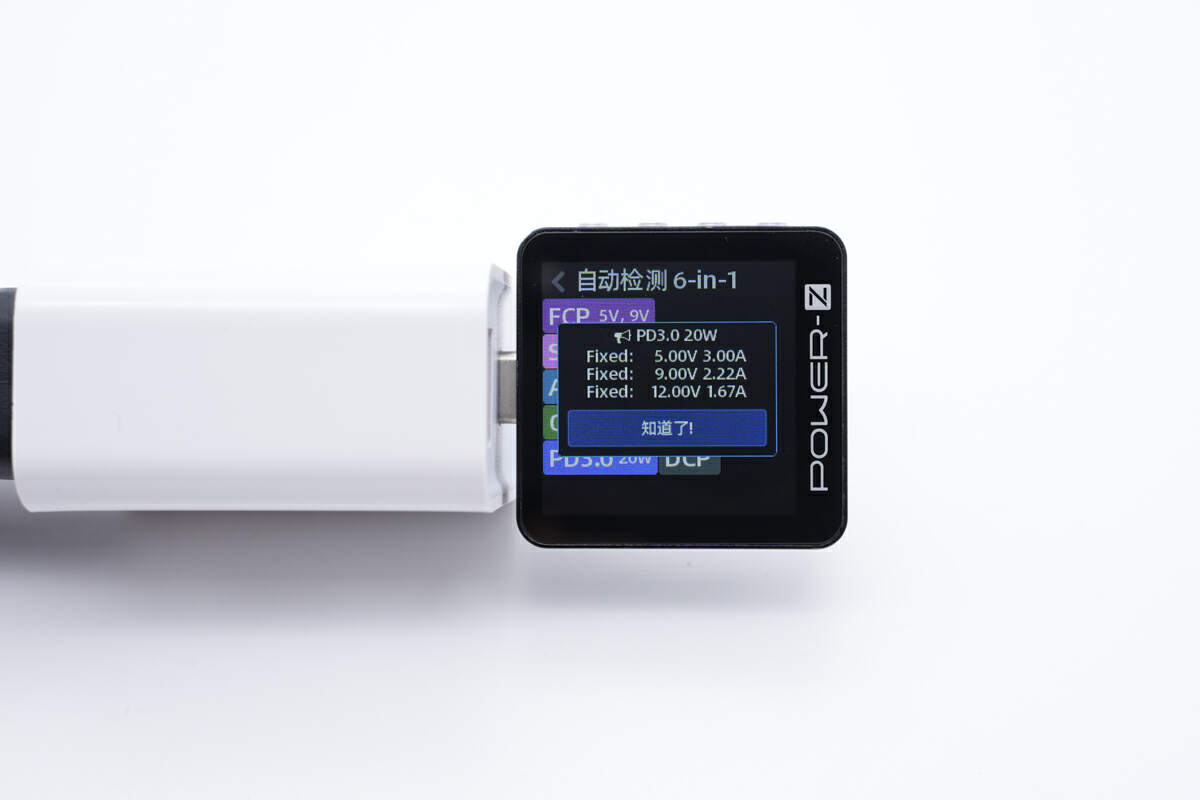

此外PDO報文顯示USB-C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

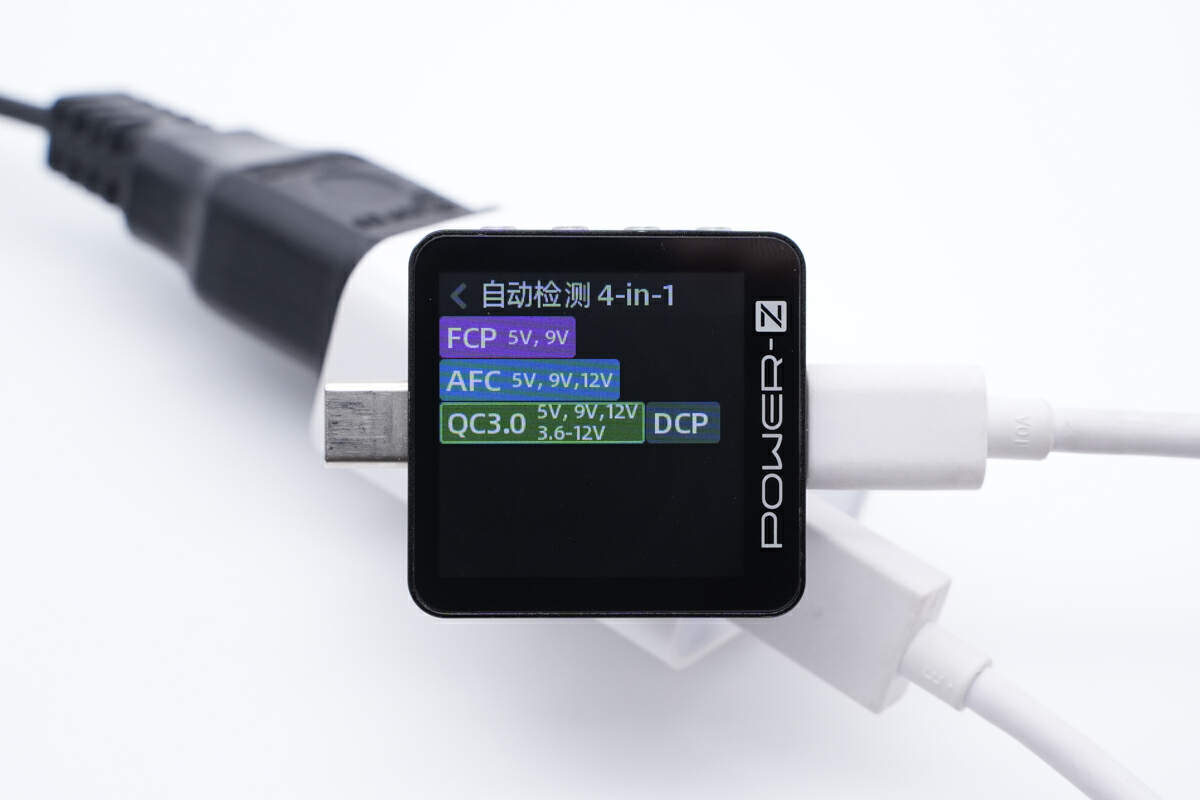

測得USB-A口具備FCP、AFC、QC3.0、DCP充電協議。

華湳通20W快充充電器拆解

對華湳通這款20W快充的外觀、大小和性能有了基本了解后，下面就對充電器進行拆解，看看內部做工用料如何。

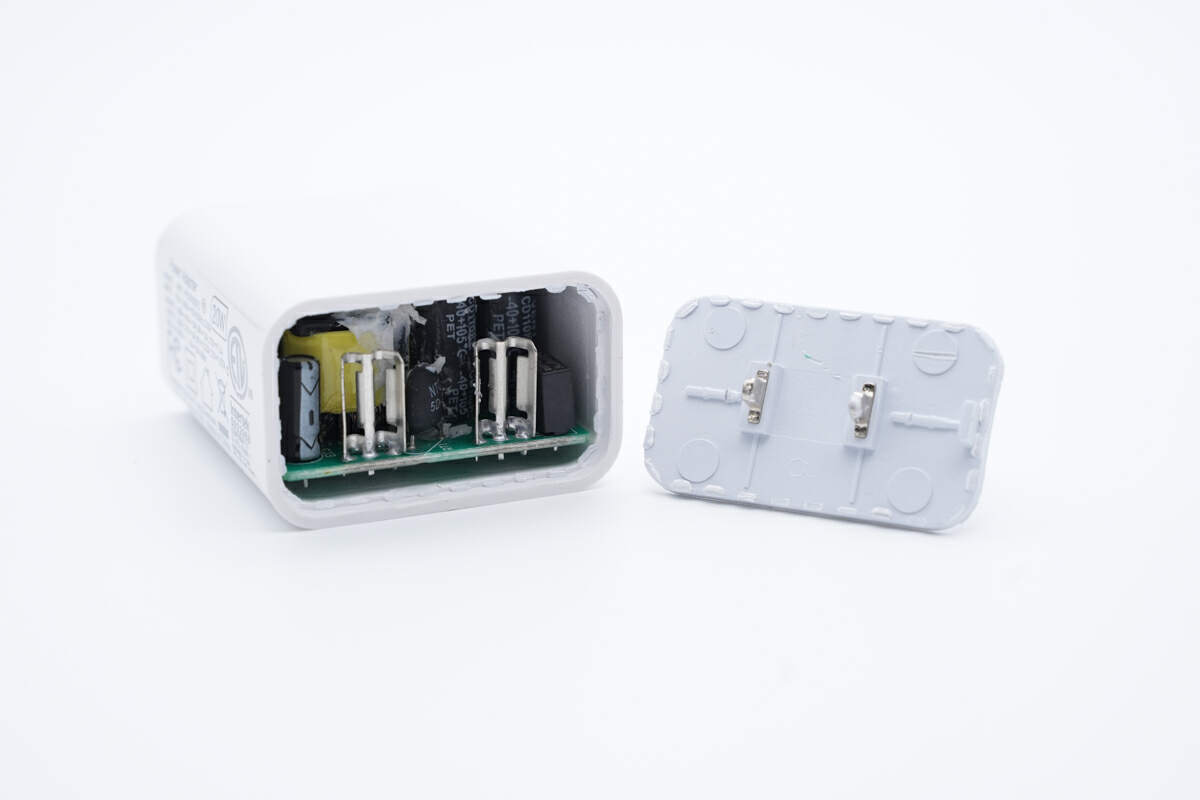

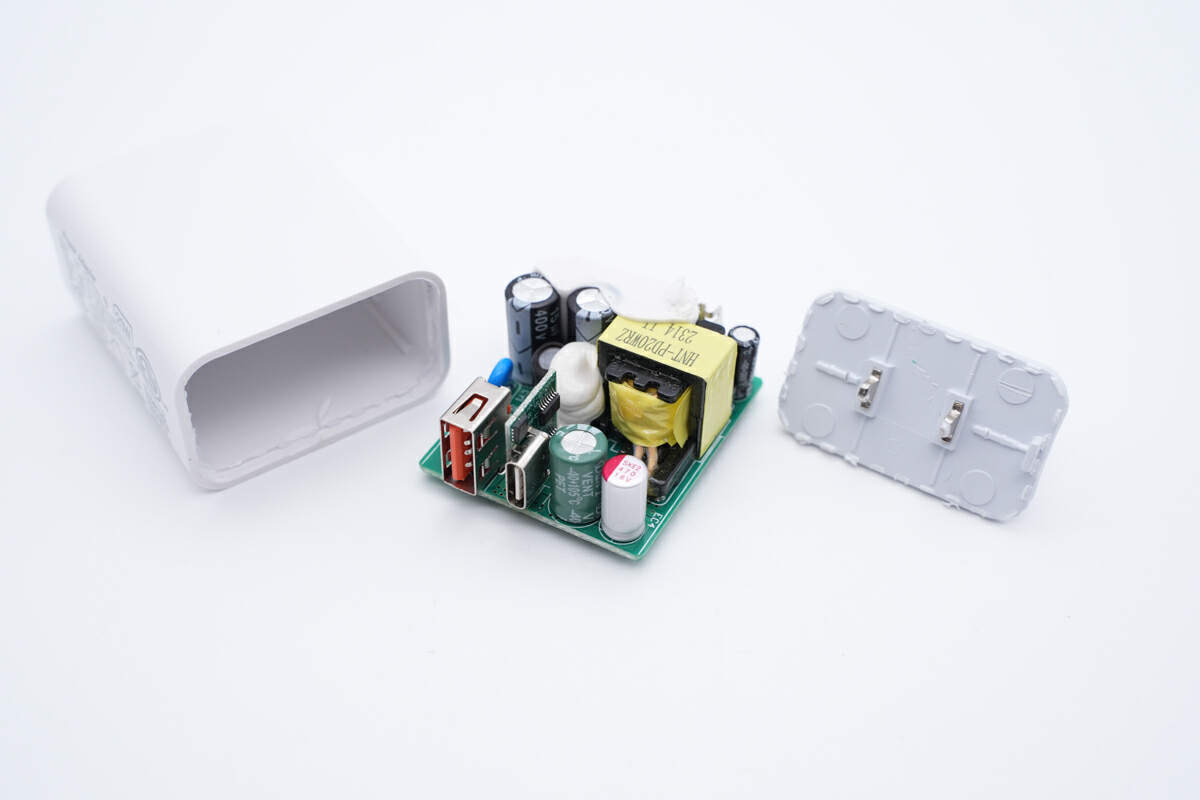

沿殼體接縫拆開充電器外殼，AC插腳通過夾片連接到PCBA模塊供電。

抽出內部PCBA模塊，變壓器打膠固定。

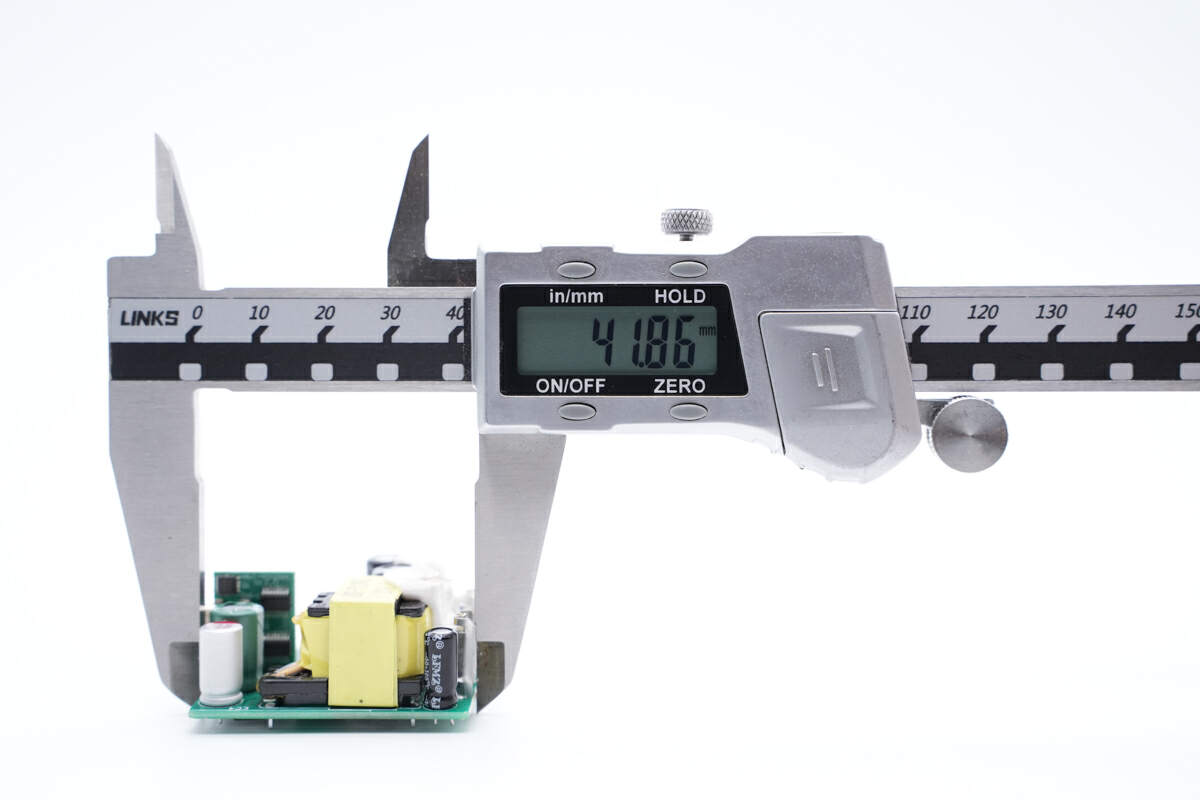

使用游標卡尺測得PCBA模塊長度約為41.86mm。

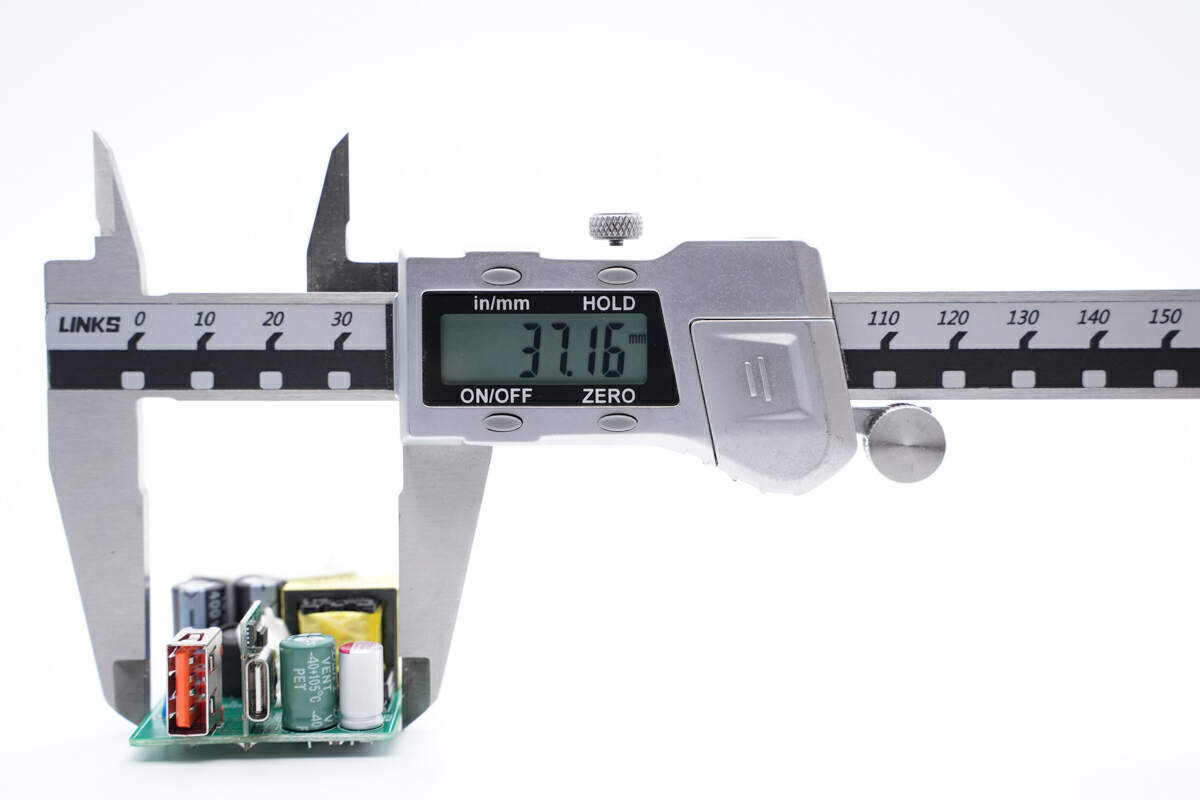

PCBA模塊寬度約為37.16mm。

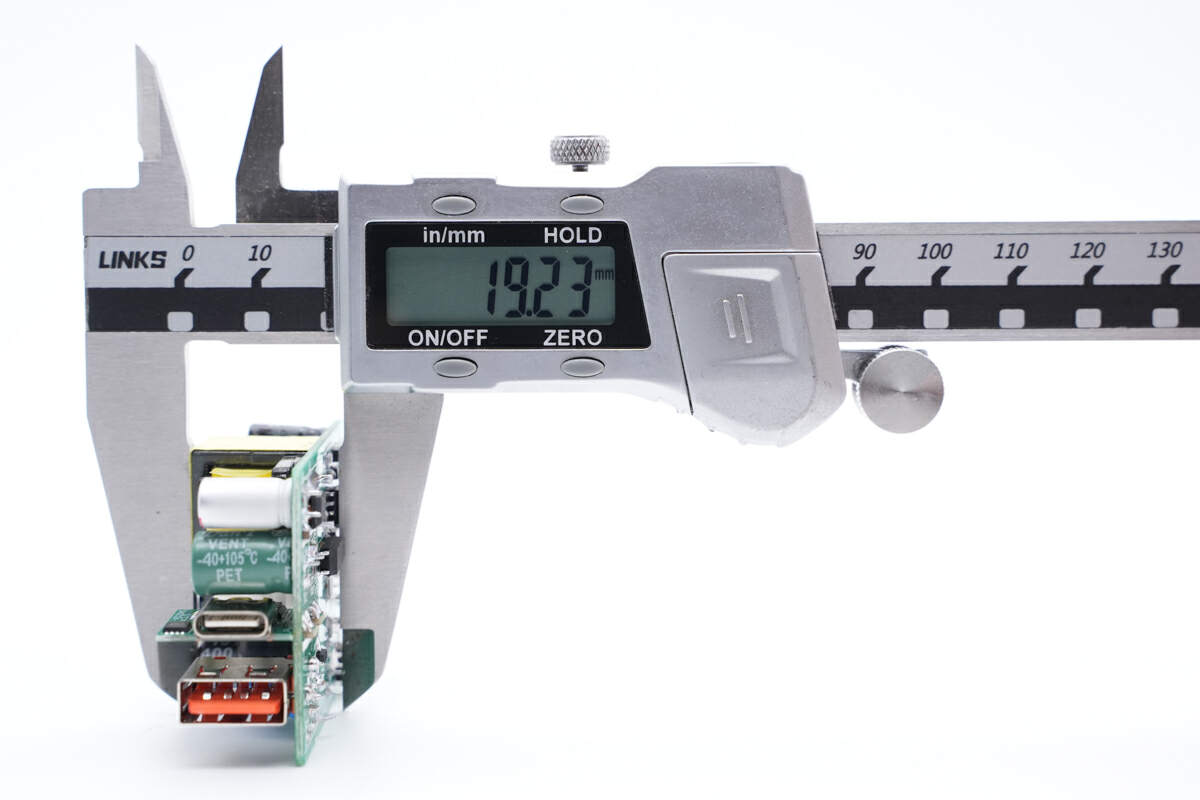

PCBA模塊厚度約為19.23mm。

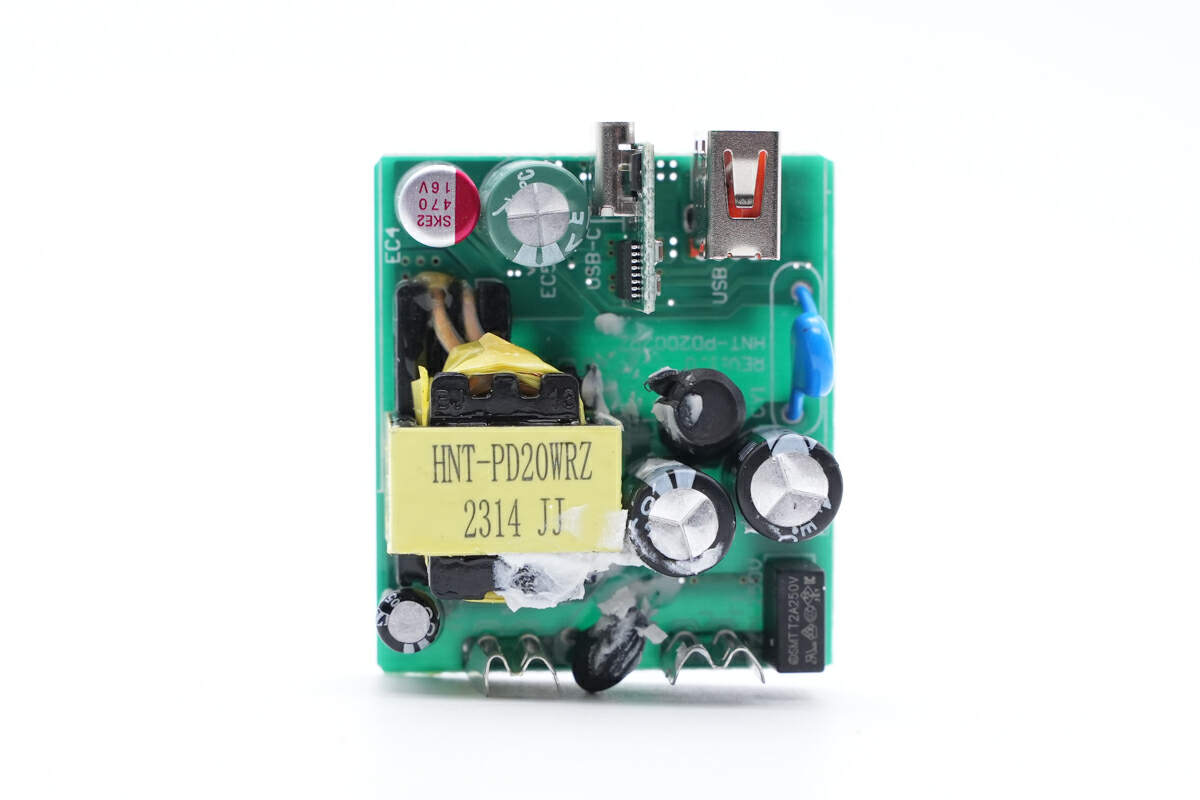

PCBA模塊正面一覽，底部焊接NTC熱敏電阻，保險絲，高壓濾波電容和差模電感。左側焊接變壓器，上方焊接濾波電容。USB-C母座焊接在垂直小板上，協議芯片也焊接在同一塊小板上。

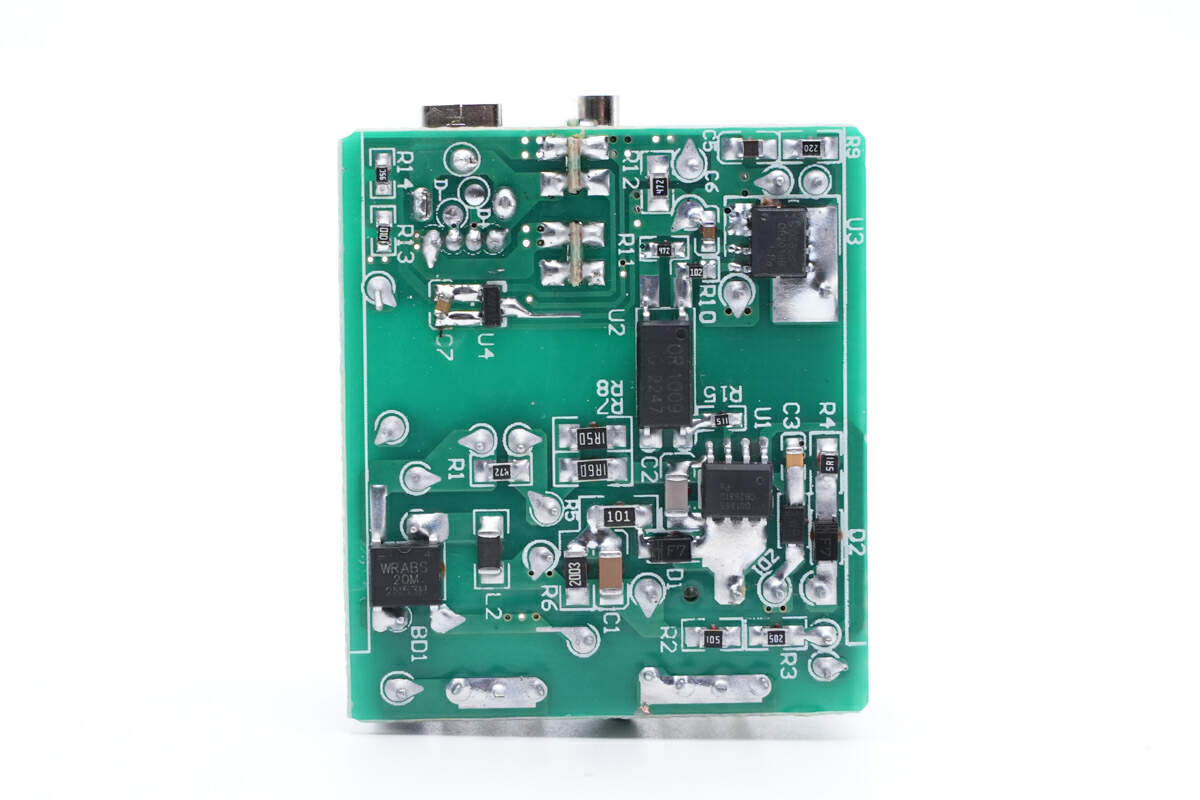

PCBA模塊背面一覽，左側下方為輸入整流橋，右側焊接初級主控芯片，光耦，上方焊接同步整流芯片。

通過對充電器PCBA的觀察，華湳通這款20W充電器采用QR開關電源，同步整流輸出。輸出電壓由協議芯片通過光耦反饋進行控制調節，滿足快充不同電壓的輸出需求，實現單口快充，雙口5V的輸出策略。下面我們就從輸入端開始了解這款充電器的用料。

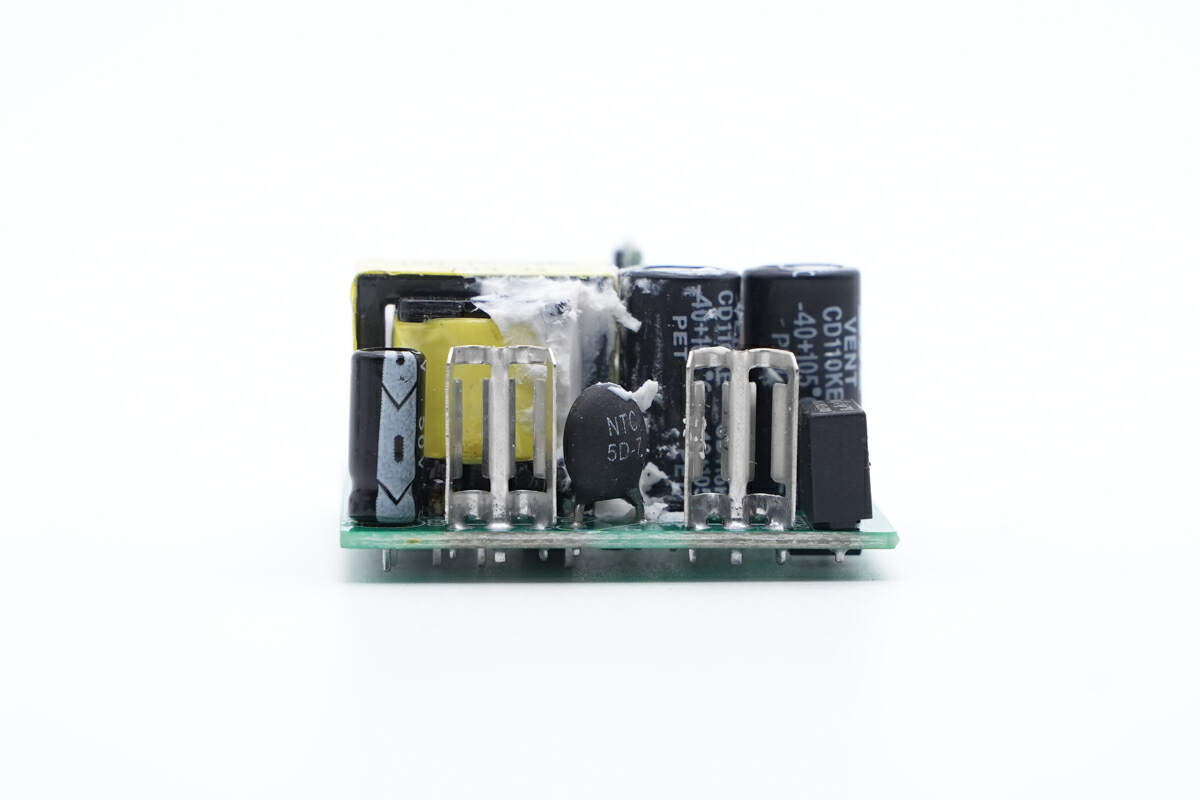

充電器輸入端焊接夾片，NTC熱敏電阻和延時保險絲以及為主控芯片供電的濾波電容。

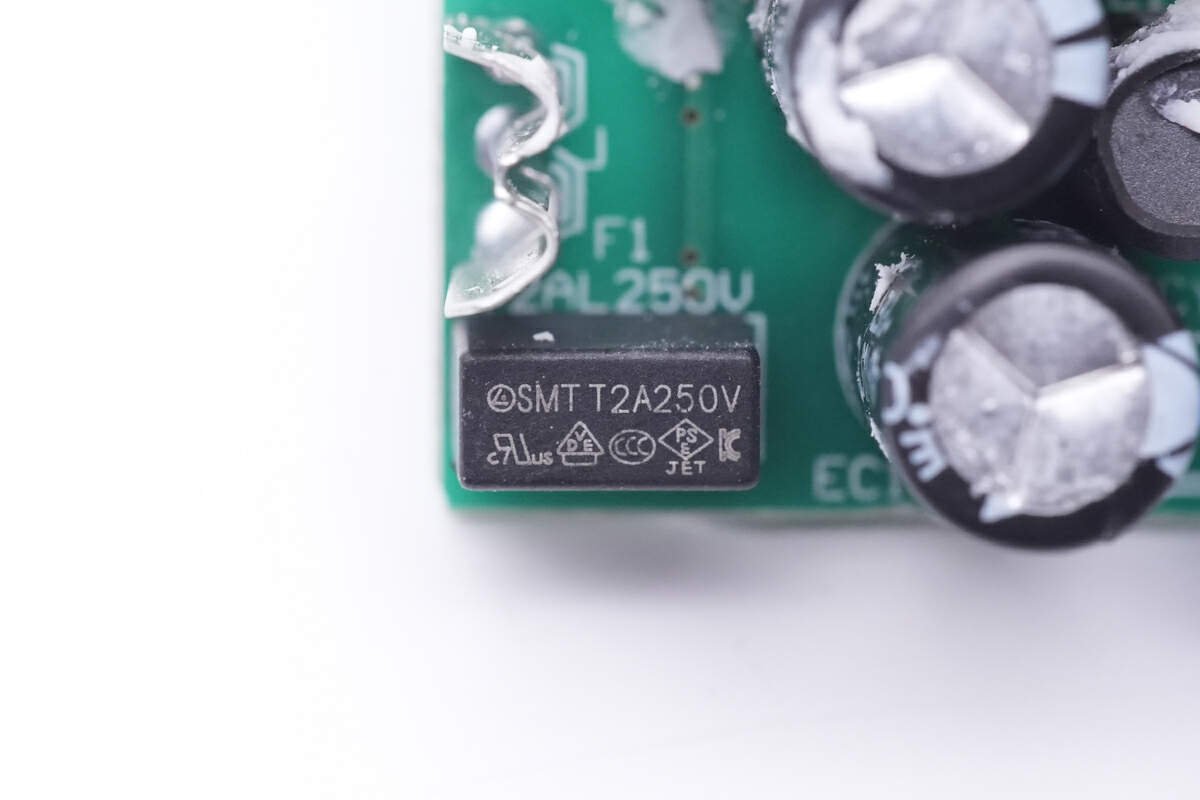

輸入端保險絲規格為2A 250V。

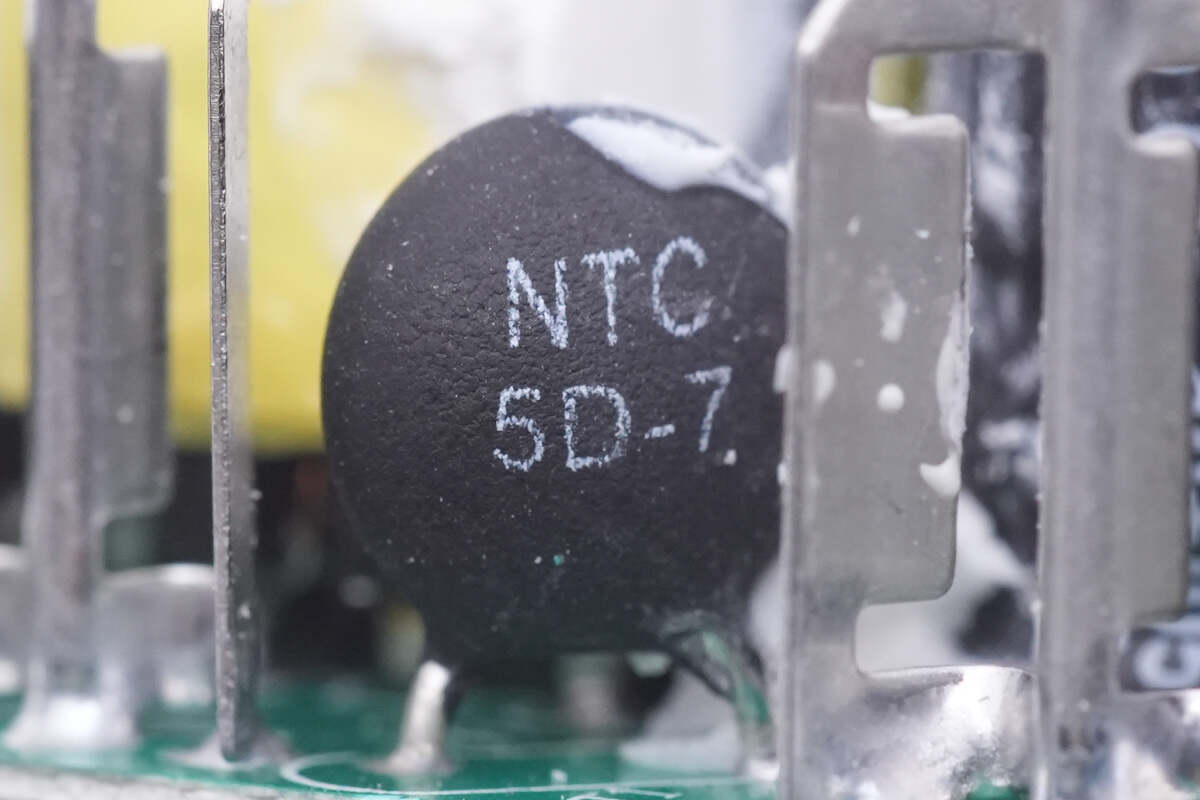

NTC熱敏電阻絲印5D-7，用于抑制充電器上電的浪涌電流。

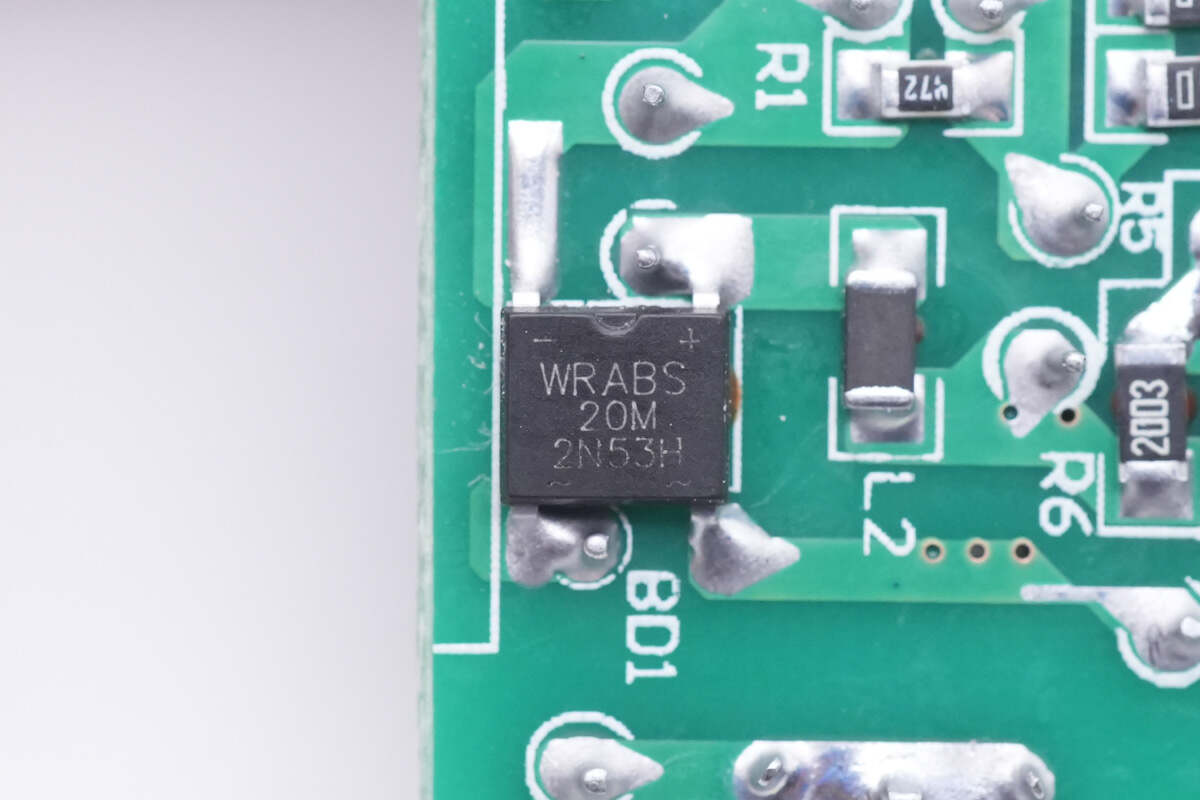

整流橋采用深圳市沃爾德實業有限公司的WRABS20M。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

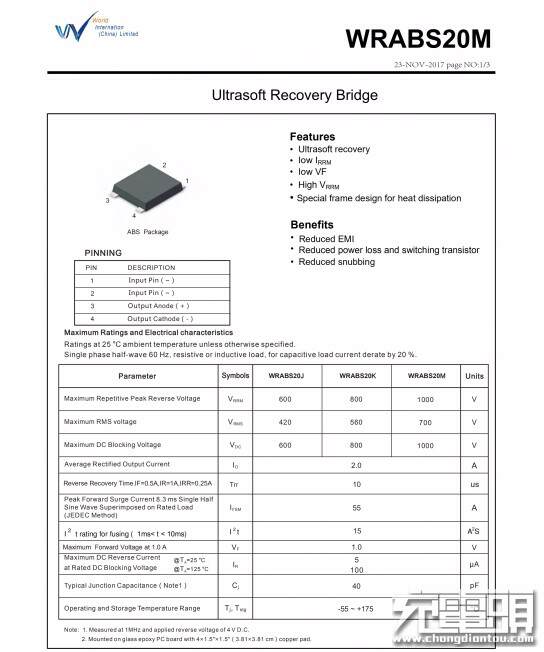

沃爾德WRABS20M規格資料。

充電頭網了解到，采用該型號軟橋的產品還有POWER4 18W USB PD快充充電器、倍思18W USB PD快充充電器、白牌蘋果18W USB PD充電器等。同時沃爾德軟橋系列產品還被OPPO 50Ｗ餅干氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快充、洛克65W氮化鎵PD快充、麥多多2C1A 65W氮化鎵快充等數十款產品采用。

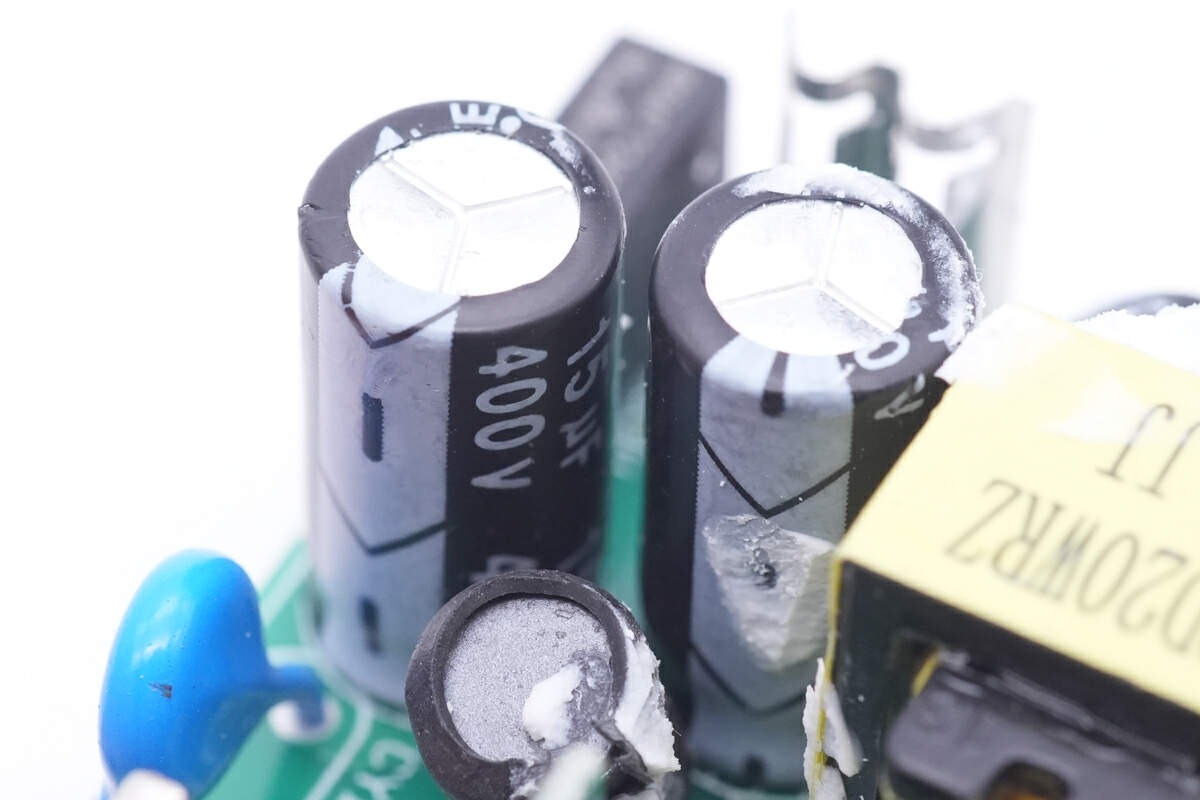

兩顆高壓濾波電容規格為15μF 400V。

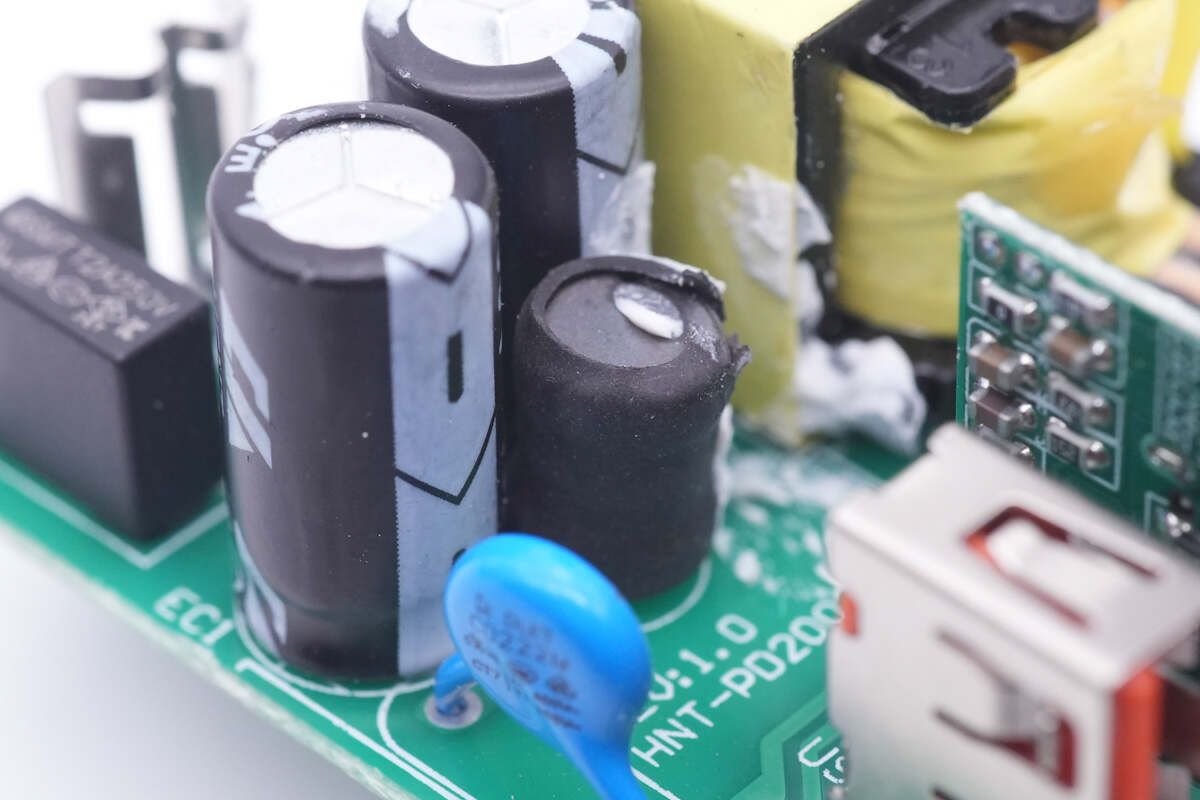

差模電感采用工字磁芯繞制，外套熱縮管絕緣。

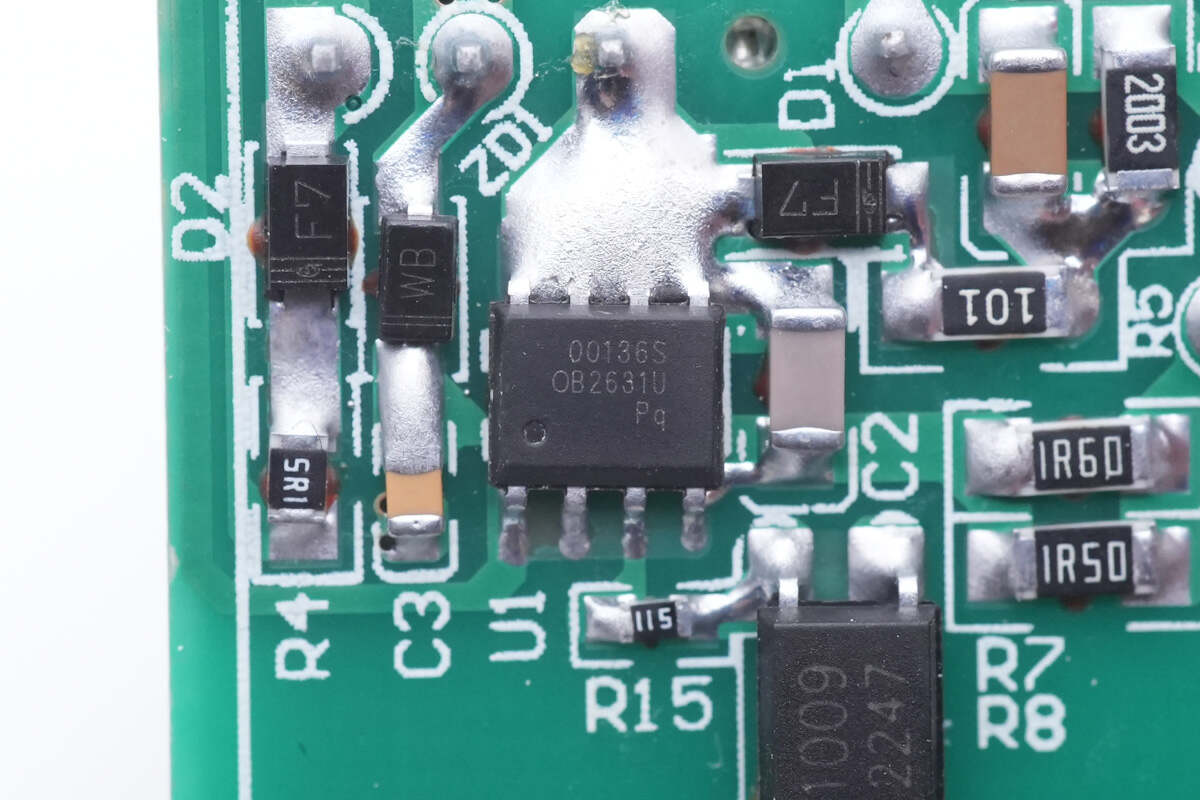

充電器主控芯片采用昂寶OB2631U，內部集成DCM PWM控制器和高壓開關管，為高性能低待機功耗以及高性價比開關電源而優化。此外提供完整的保護功能，包括逐周期電流限制，過載保護，欠壓閉鎖和內部過熱保護。適用于PD適配器和其他寬輸出范圍的適配器。

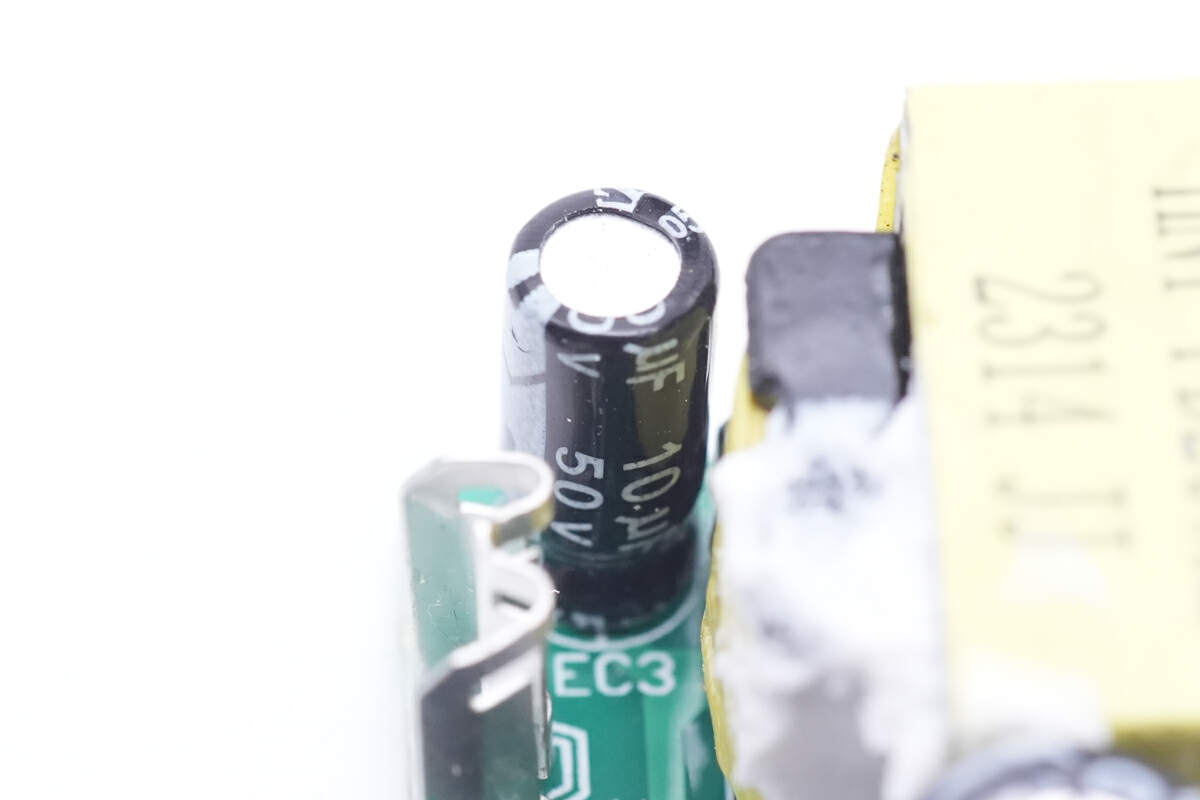

為主控芯片供電的濾波電容規格為10μF 50V。

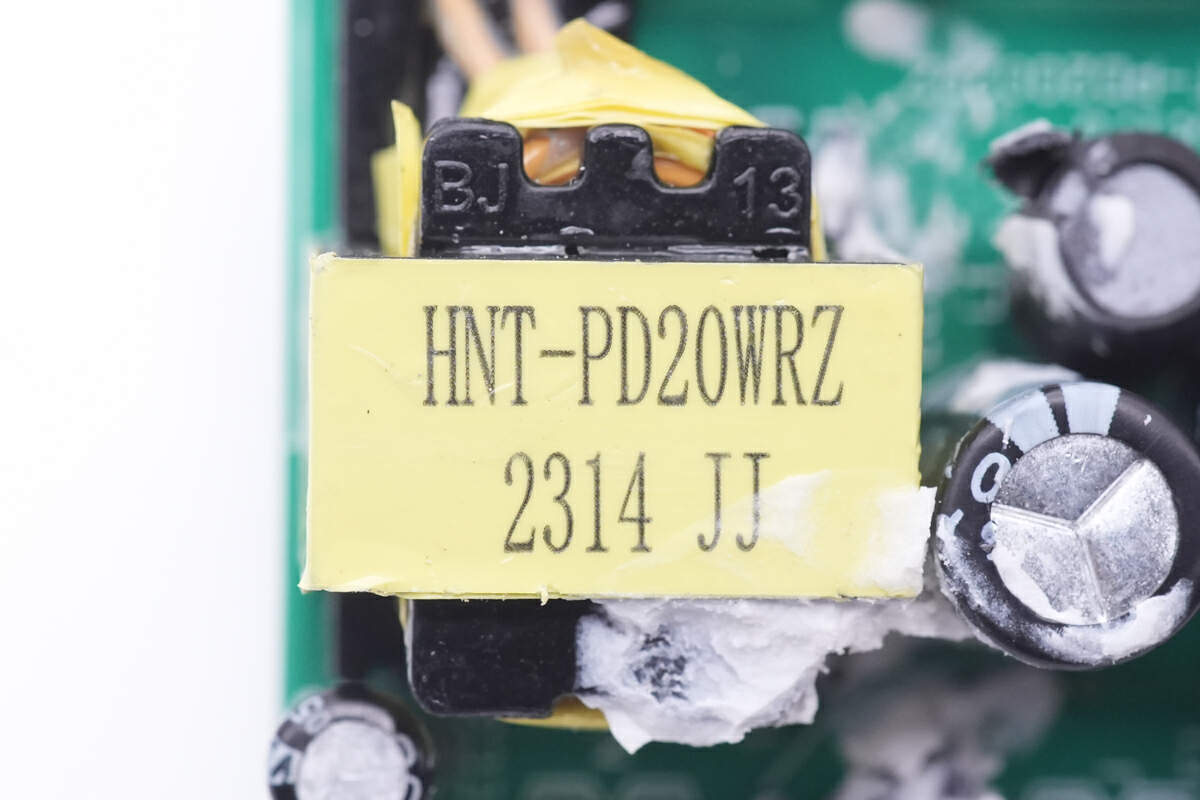

變壓器標注HNT-PD20WRZ，表示為華湳通20W PD充電器使用。

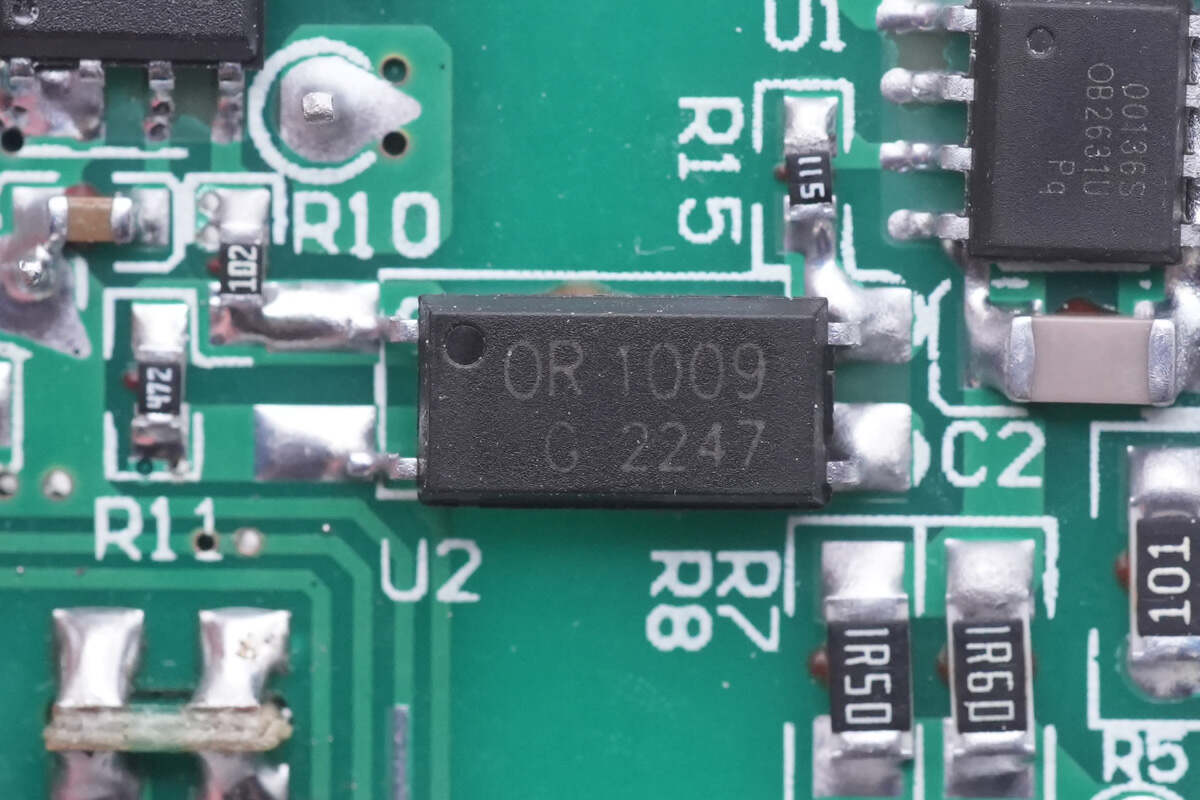

OR1009光耦用于輸出電壓反饋調節。

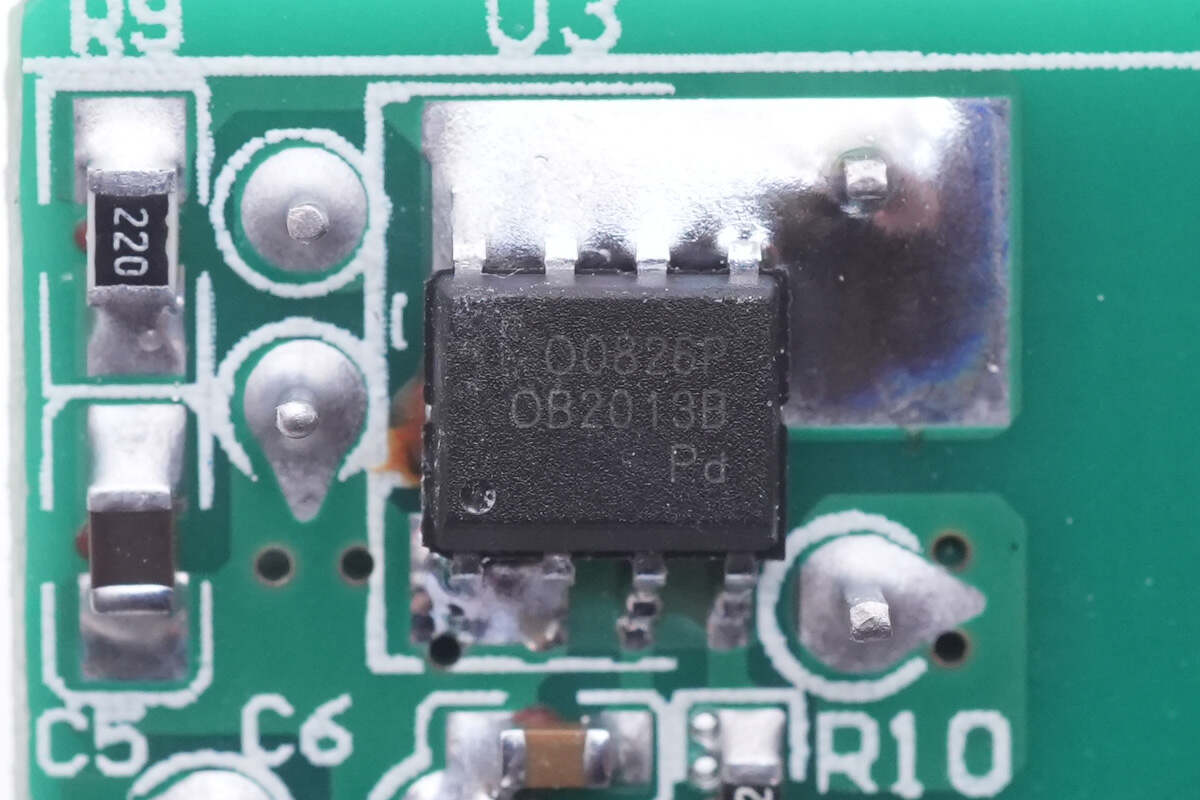

同步整流芯片來自昂寶，型號OB2013B，內部集成同步整流控制器和同步整流管，支持最高12V輸出。

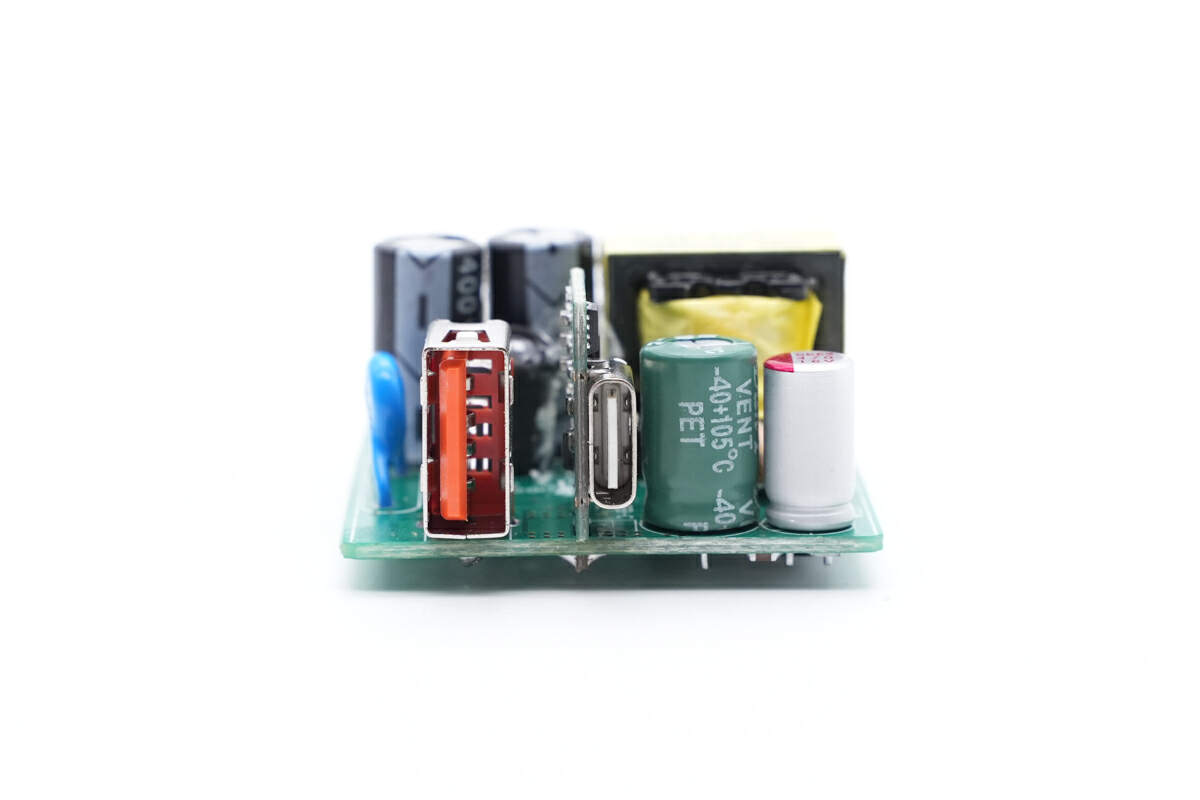

輸出端焊接USB-A母座，USB-C小板，兩顆濾波電容。

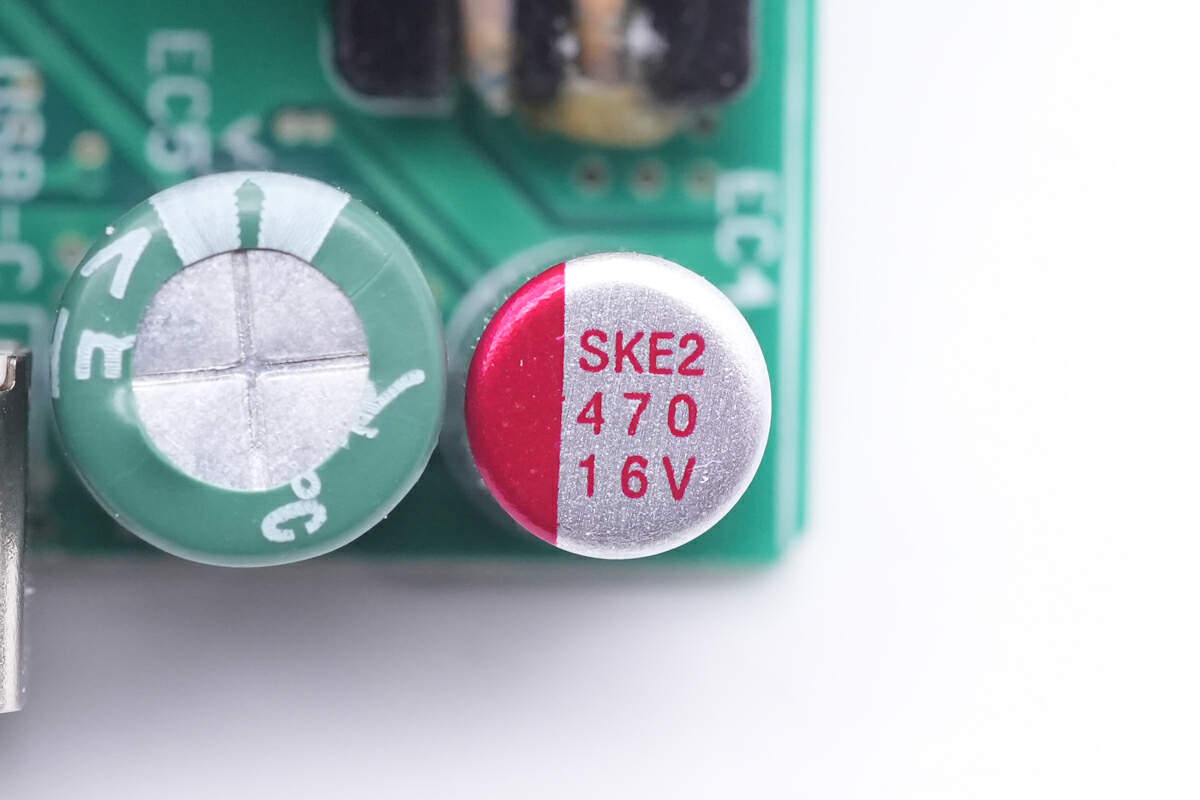

一顆固態電容規格為470μF 16V。

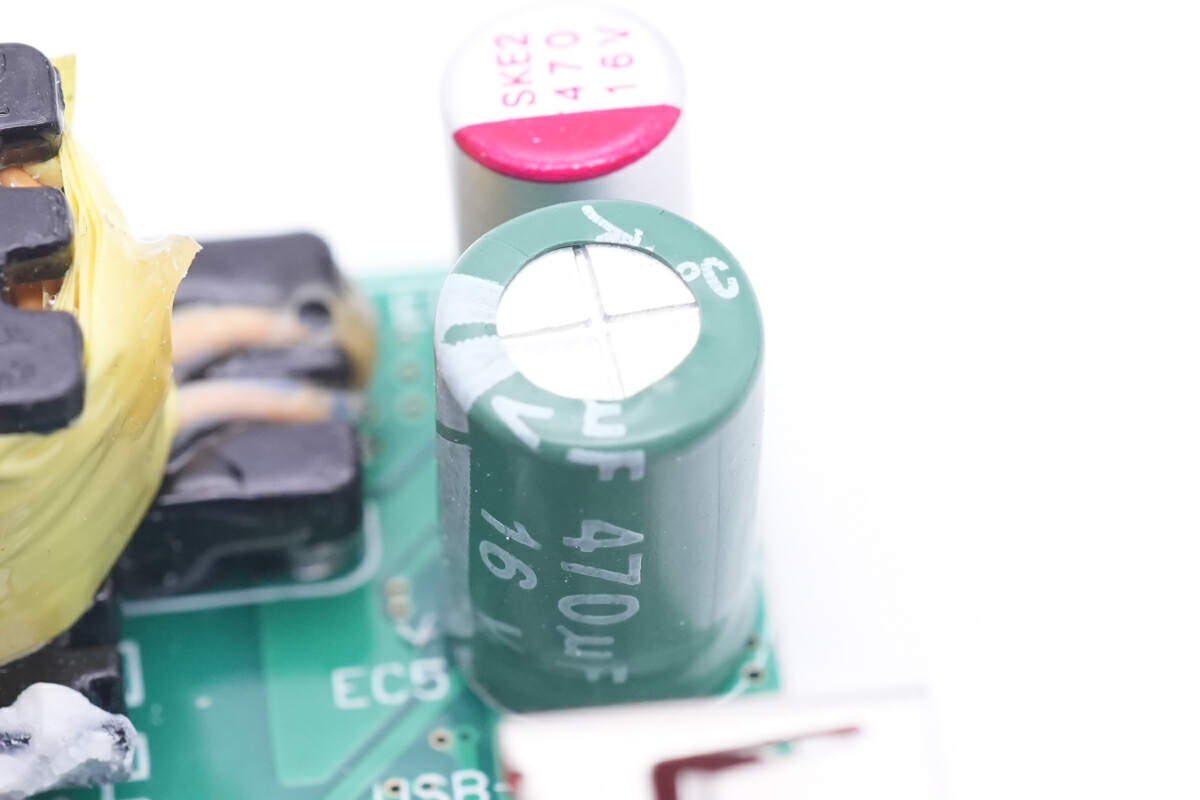

另一顆電解電容規格為470μF 16V。

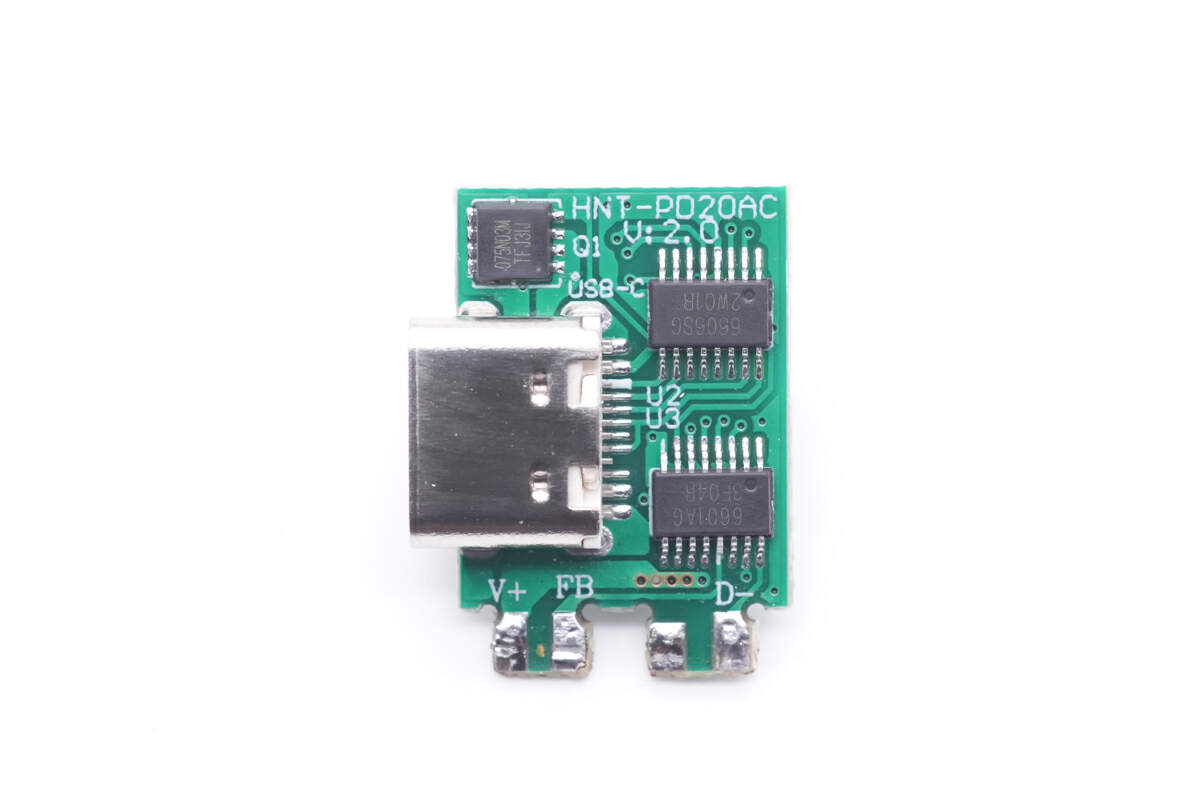

在小板上焊接兩顆協議芯片，VBUS開關管和USB-C母座。

小板背面焊接兩顆10mΩ電流取樣電阻和一顆VBUS開關管。

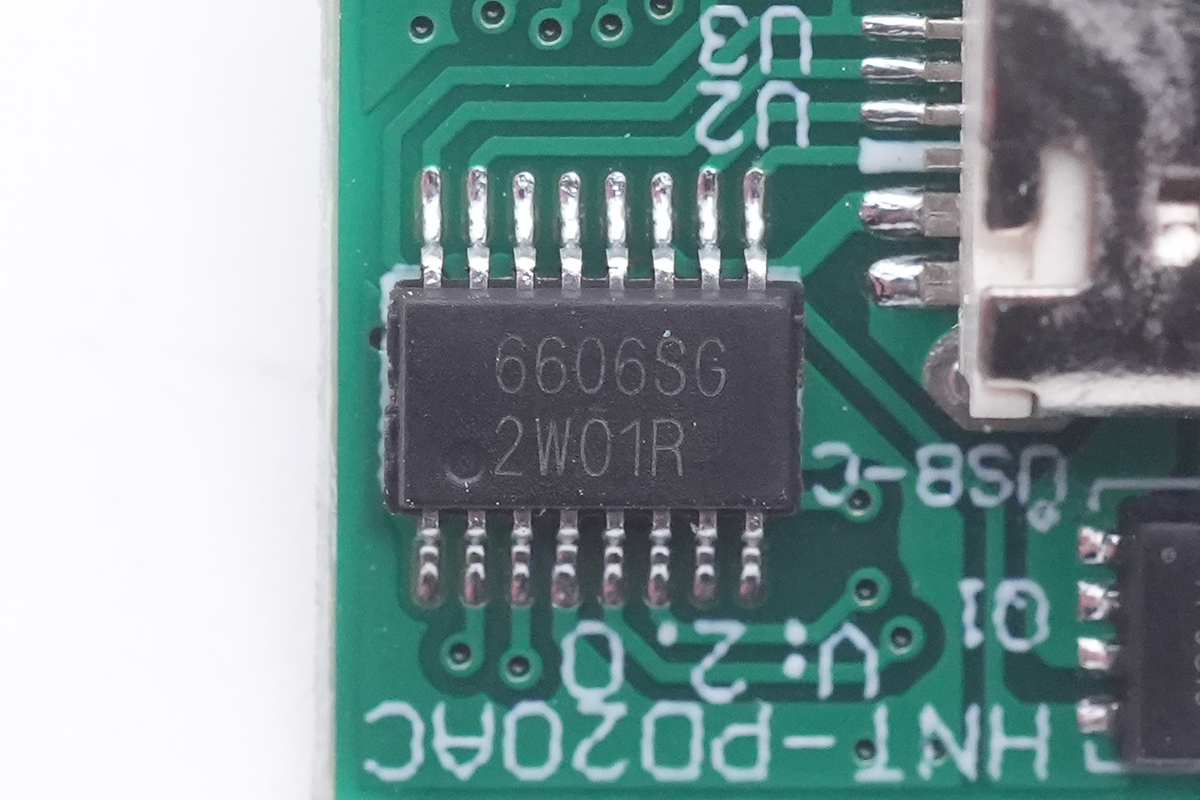

其中上方一顆協議芯片來自天德鈺，型號JD6606S，是一顆高性能和高兼容性的快充協議芯片，采用CPC-16L封裝。該芯片通過了USB PD 3.0認證，TID：3768。不僅支持USB  PD3.0快充，還支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充電協議。

天德鈺JD6606S提供恒壓恒流控制，支持多口輸出控制，支持輸出過壓，過流保護，并且集成VBUS放電功能，輸出協議由電阻靈活配置，并且支持多口輸出降功率，支持最大60W到最小18W輸出，滿足主流PD適配器輸出。

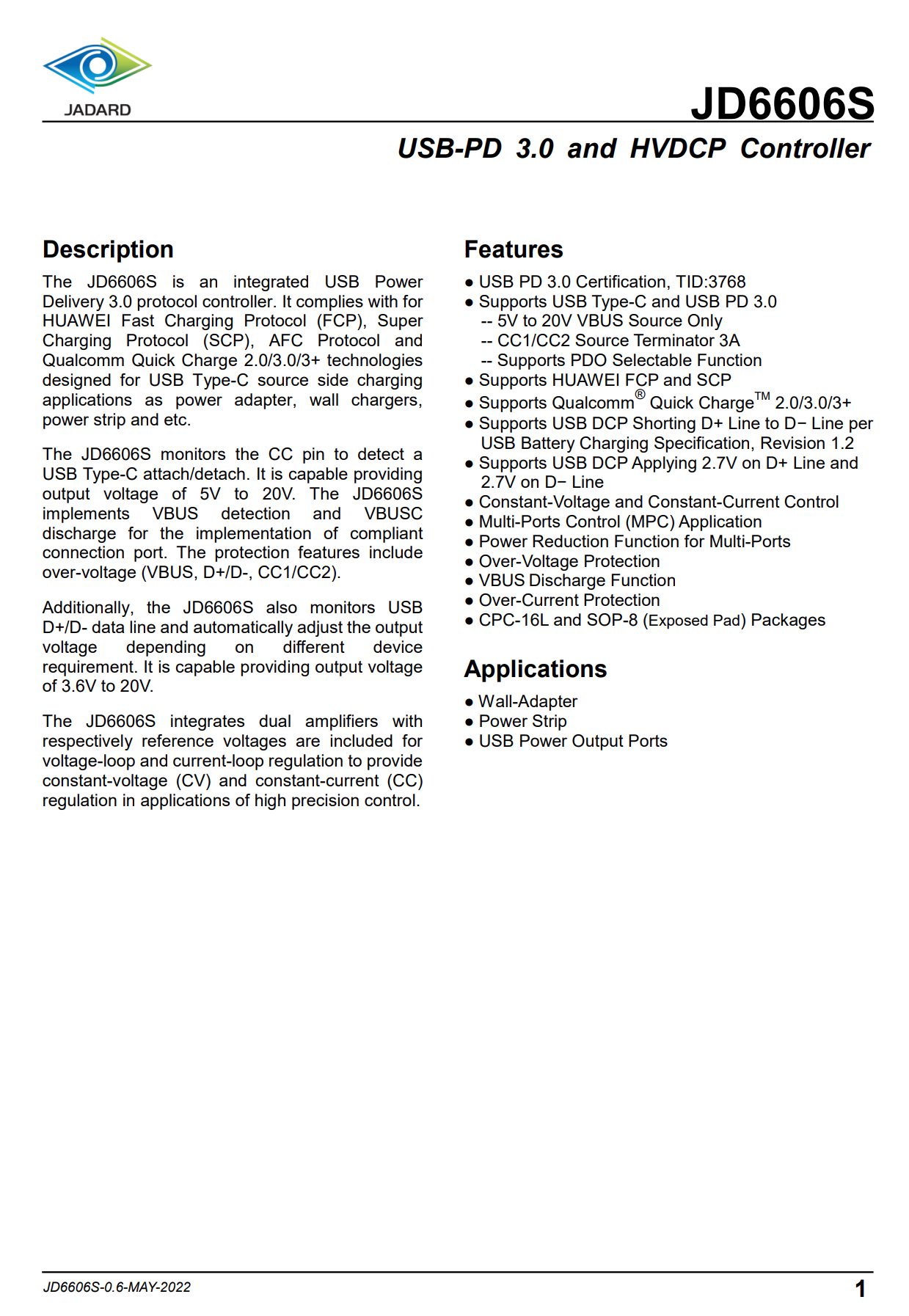

天德鈺JD6606S 資料信息。

充電頭網通過拆解了解到，天德鈺的快充協議芯片可應用在充電器、車充、移動電源等產品上，此前已被小米二合一充電器、公牛20W 2A1C魔方插座、公牛20W 2A1C快充迷你差旅插座、紫米20號200W PD快充移動電源、小米100W快充車充、小米10000mAh 30W立式無線充移動電源、公牛3USB快充魔方插座、摩米士18W 1A1C USB PD快充、安克140W 2C1A雙向快充移動電源、綠聯130W 2C1A快充車充、倍思20W超級硅快充充電器Pro版、黑鯊冰封制冷背夾3 Pro、飛利浦18W PD充電器、松下20W USB-C快充魔方插座、品勝20W PD快充等數十款產品采用。

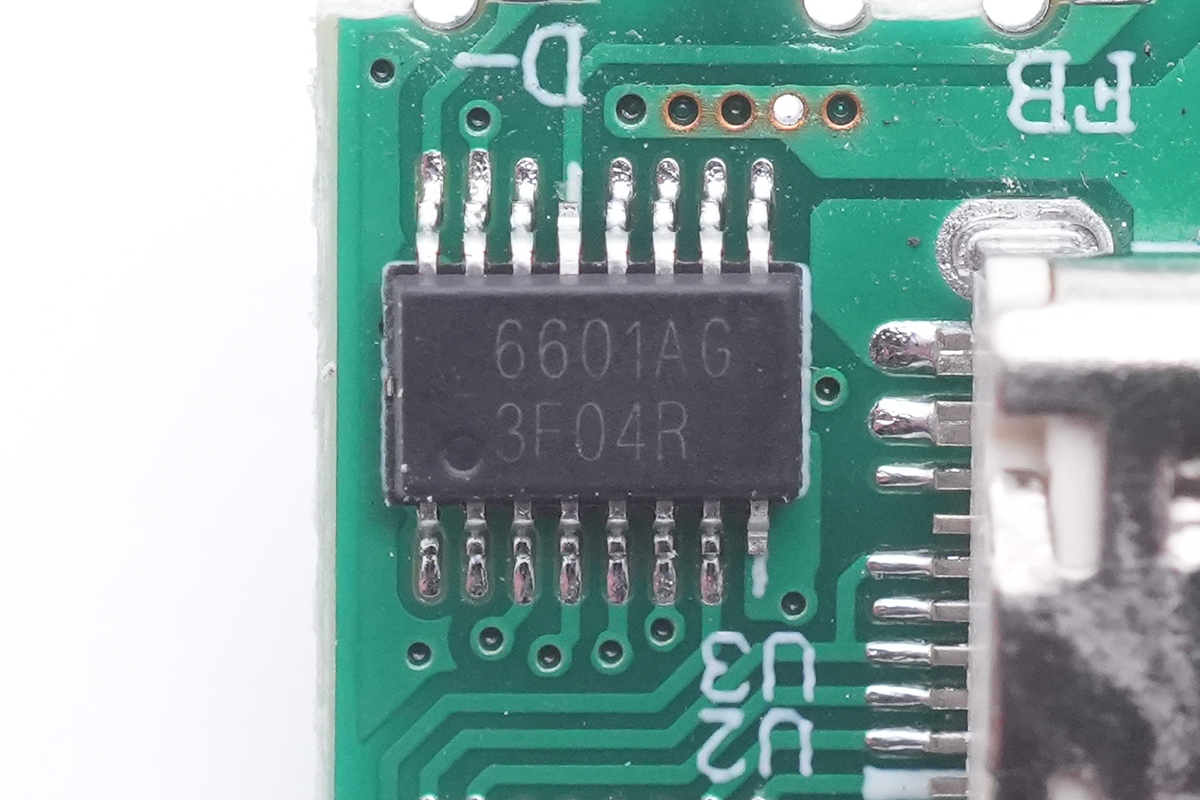

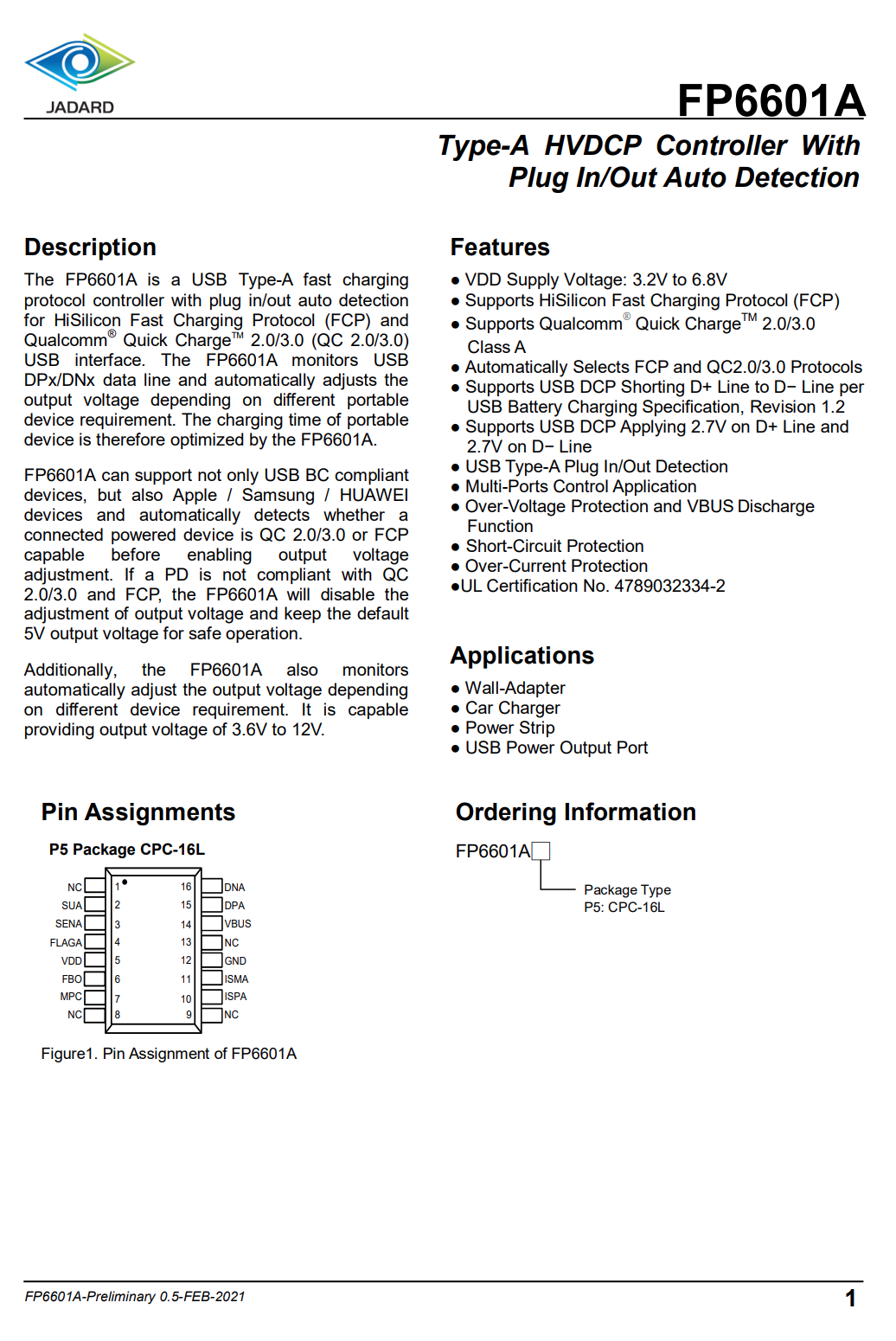

另一顆用于USB-A口的協議芯片同樣來自天德鈺，型號FP6601A，是一顆支持QC2.0/3.0，華為FCP的快充協議芯片，支持多路協同工作，可實現單口快充和多口5V輸出功能。同時具備過電壓保護，過電流保護和短路保護功能。

天德鈺 FP6601A 資料信息。

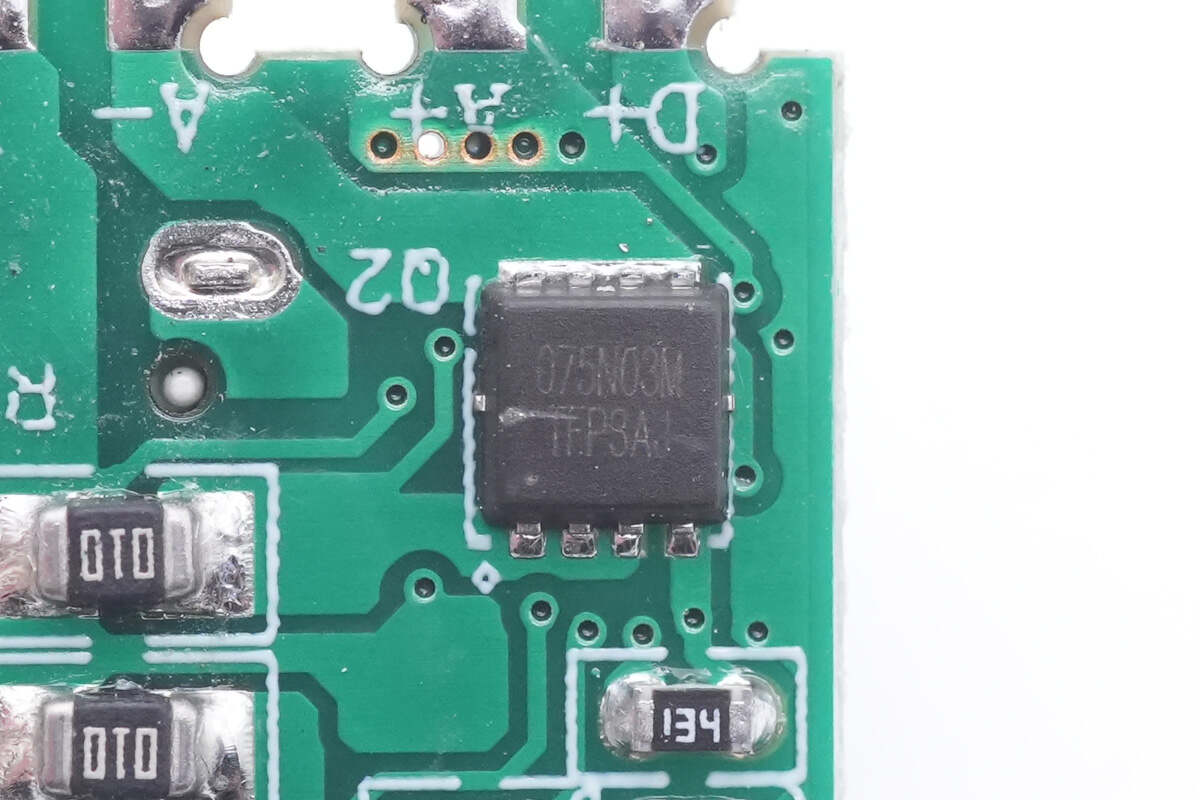

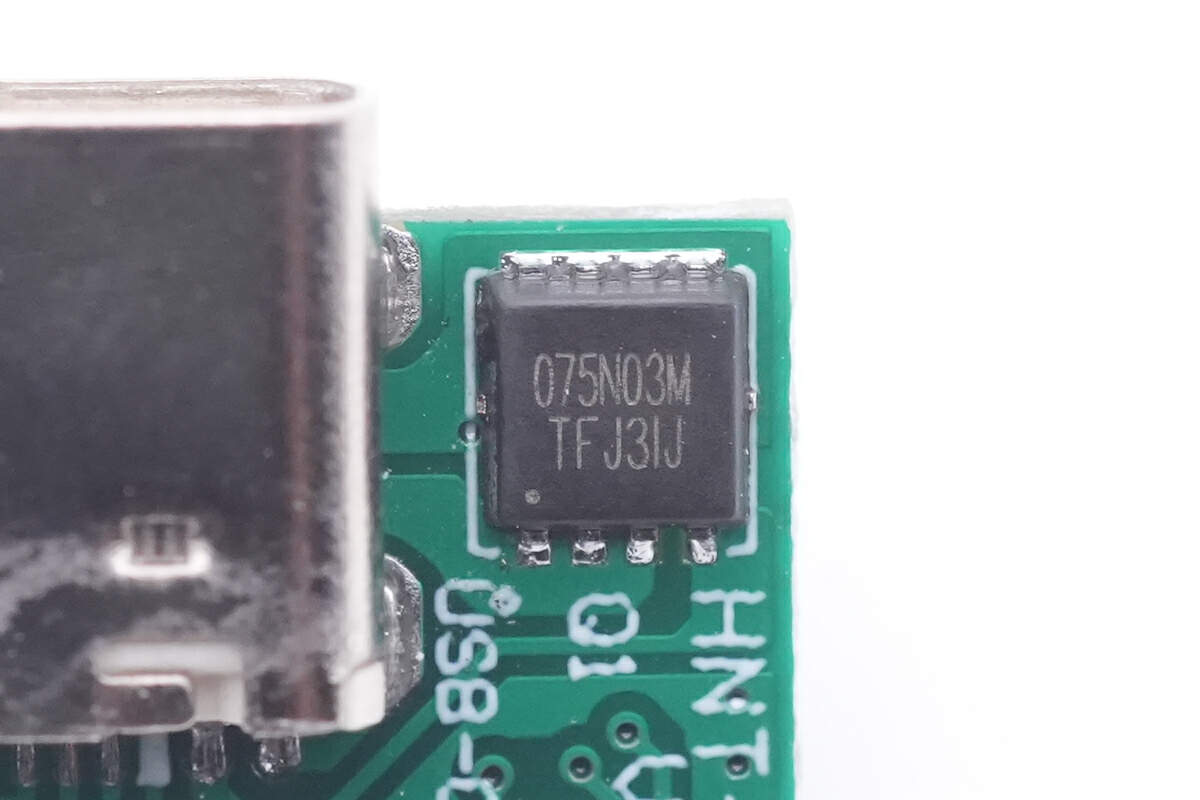

用于USB-C接口的VBUS開關管絲印075N03M。

用于USB-A接口的VBUS開關管型號相同。

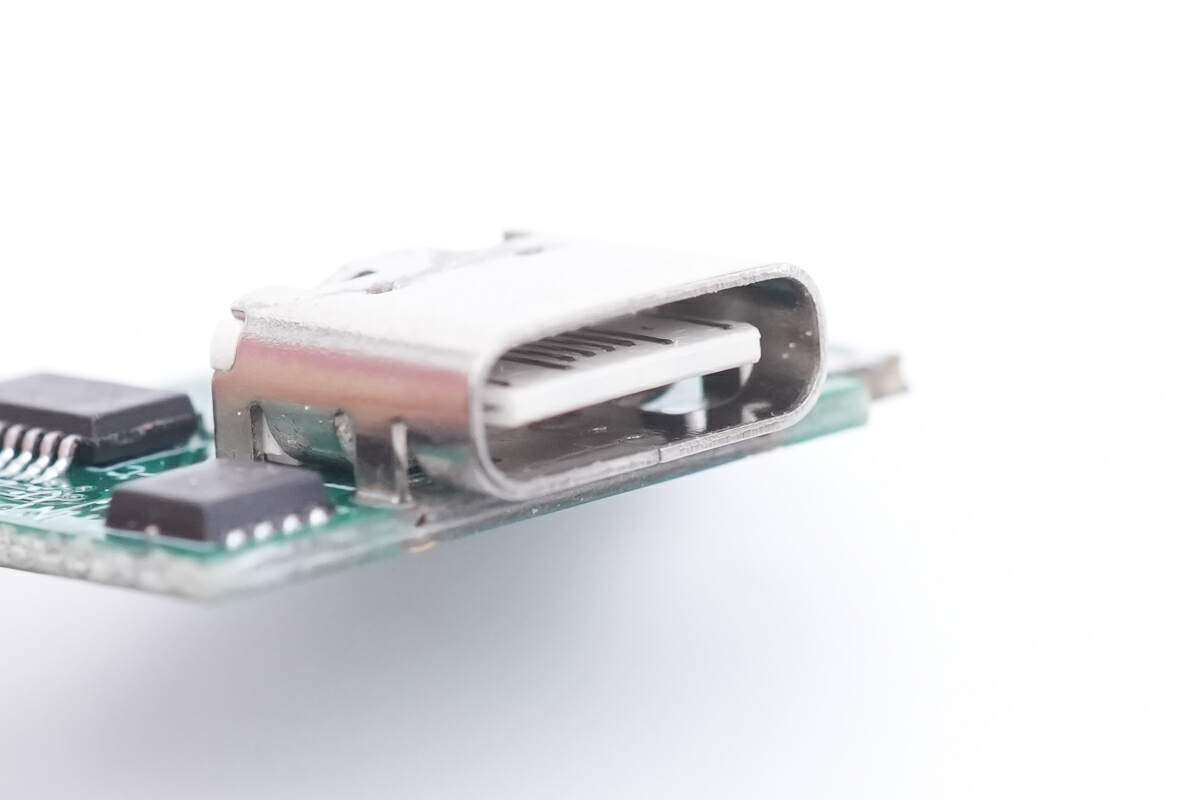

USB-C母座采用過孔焊接固定，白色膠芯不露銅。

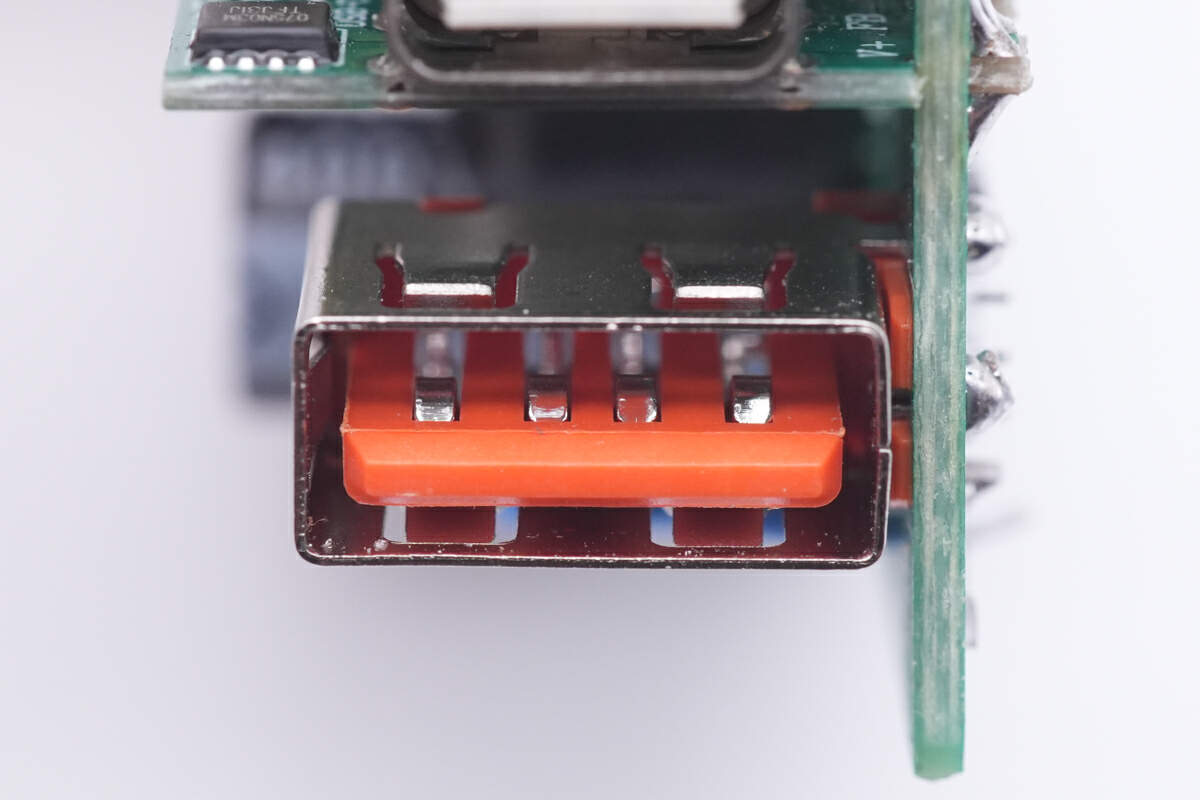

USB-A母座過孔焊接固定，紅色膠芯。

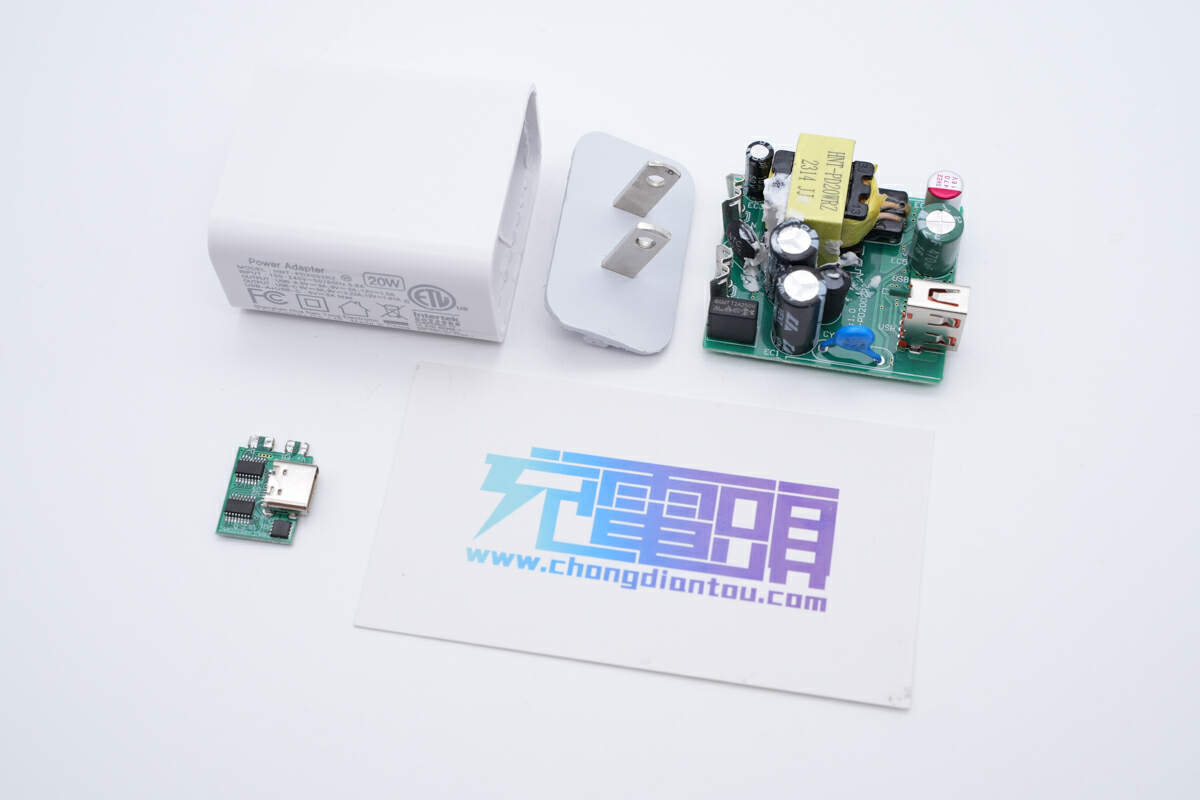

全部拆解一覽，來張全家福。

充電頭網拆解總結

華湳通20W 1C1A充電器具有多種插腳可選，本次拆解的為固定美規插腳。充電器為經典的直板造型設計，USB-C口支持20W快充，USB-A口支持18W快充，實測快充協議支持相當全面，對于手機和傳統設備的充電都有很好的兼容性。

充電頭網通過拆解了解到，華湳通這款充電器內部采用昂寶快充電源方案，采用OB2631U+OB2013B高集成開關電源方案，外圍元件精簡。協議芯片來自天德鈺，采用JD6606S+FP6601A兩顆協議芯片分別用于USB-C和USB-A接口。芯片內置全面的保護功能，讓充電更加安全。
