【沃爾德實業】案例拆解報告：realme 67W 1A1C雙口快充充電器

前言

真我推出了一款67W氮化鎵充電器，這款充電器為1A1C雙接口設計，并配有折疊插腳，日常使用和攜帶都很方便。充電器USB-C口支持67W輸出，滿足筆記本電腦充電使用，USB-A口支持65W快充，兩個接口均可滿足OPPO系手機快充。

在USB-C和USB-A接口同時使用時，充電器還支持45+18W功率自動分配，同時滿足手機和筆記本電腦的充電需求。下面充電頭網就對這款真我這款充電器進行拆解，看看內部的設計和用料。

realme 67W雙口充電器外觀

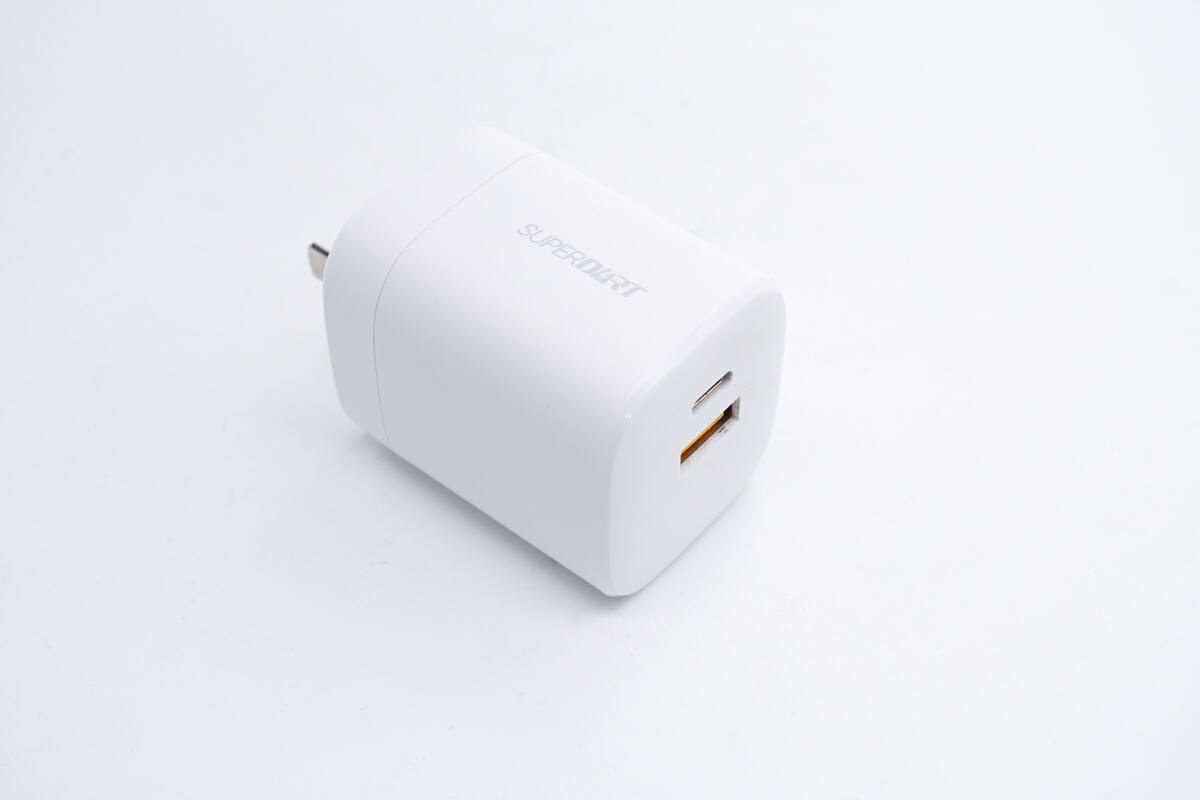

真我67W雙口充電器整體為純白簡約風格，采用細紋磨砂處理的PC阻燃外殼設計，邊角大弧度過渡，手感圓潤。

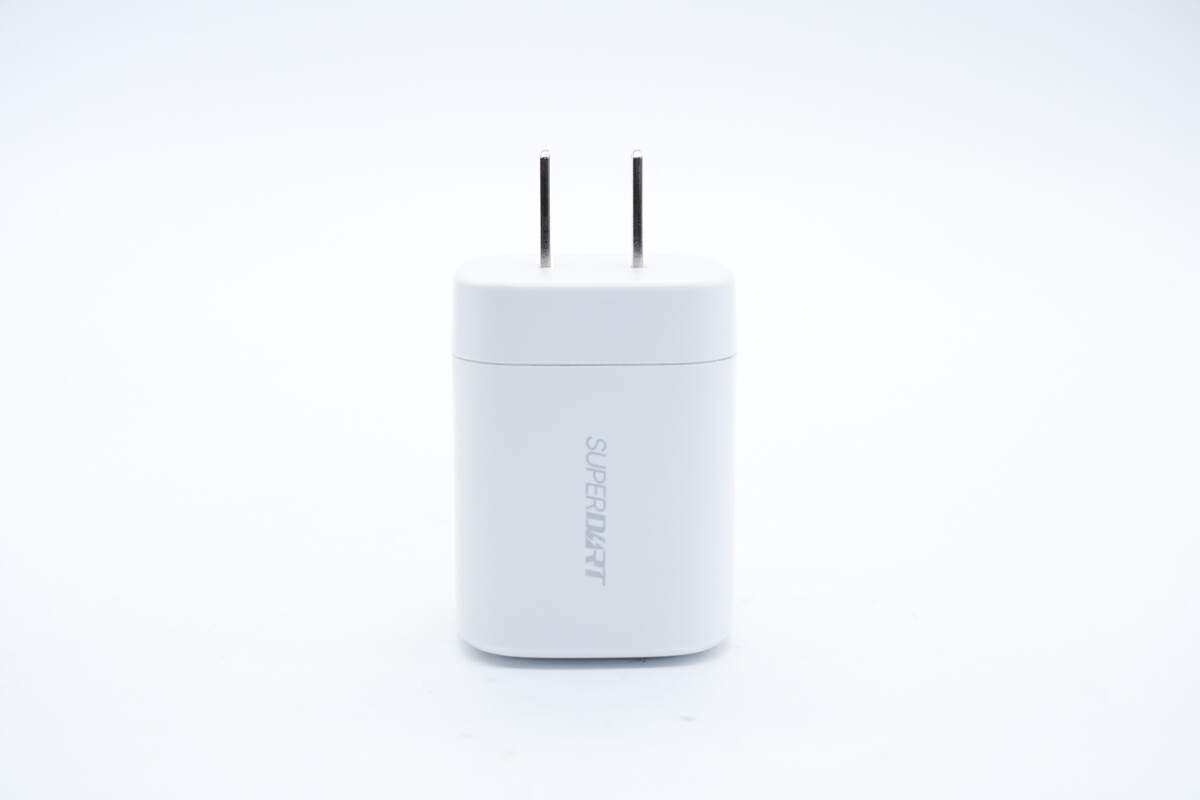

腰身一面印有“SUPERDART”字樣。

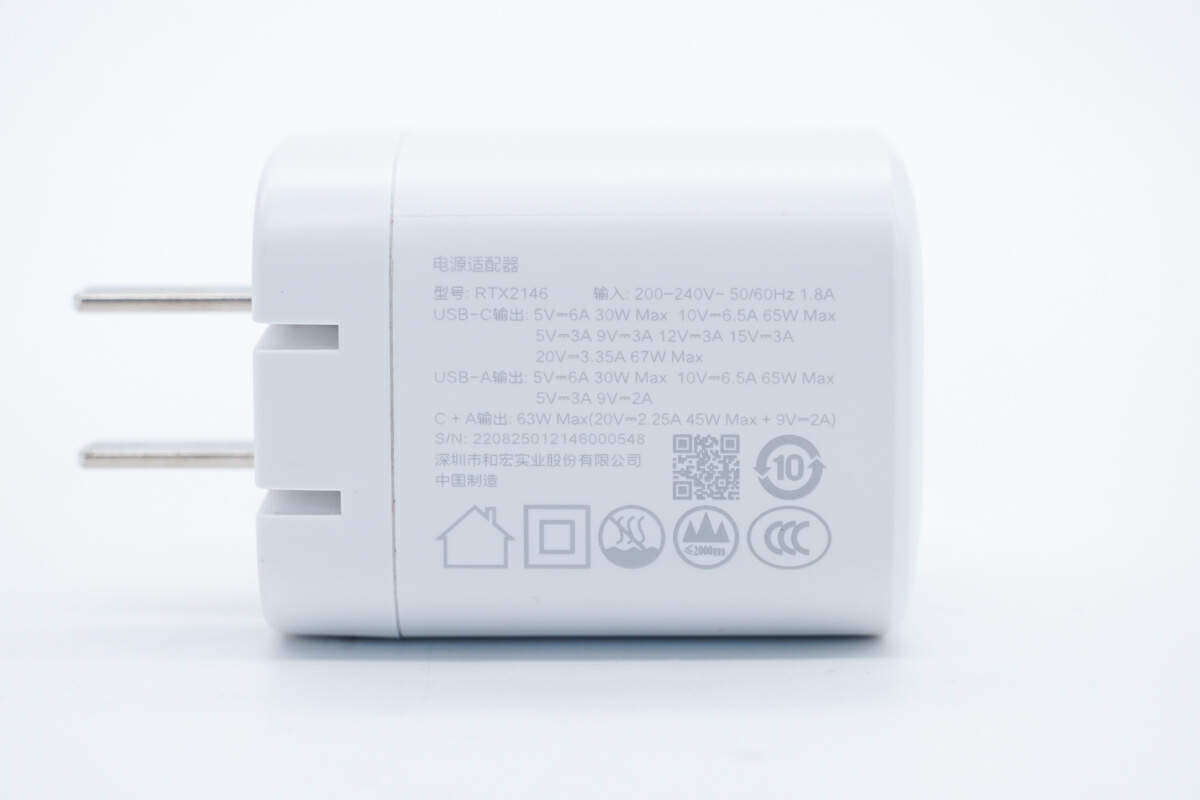

另一面印有詳細參數銘文

型號：RTX2146

輸入：200-240V~50/60Hz 1.8A

USB-C輸出：5V6A、10V6.5A、5V3A、9V3A、12V3A、15V3A、20V3.35A

USB-A輸出：5V6A、10V6.5A、5V3A、9V2A

C+A輸出：63W Max（20V2.25A 45W+9V2A 18W）

制造商：深圳市和宏實業股份有限公司

充電器通過了CCC認證。

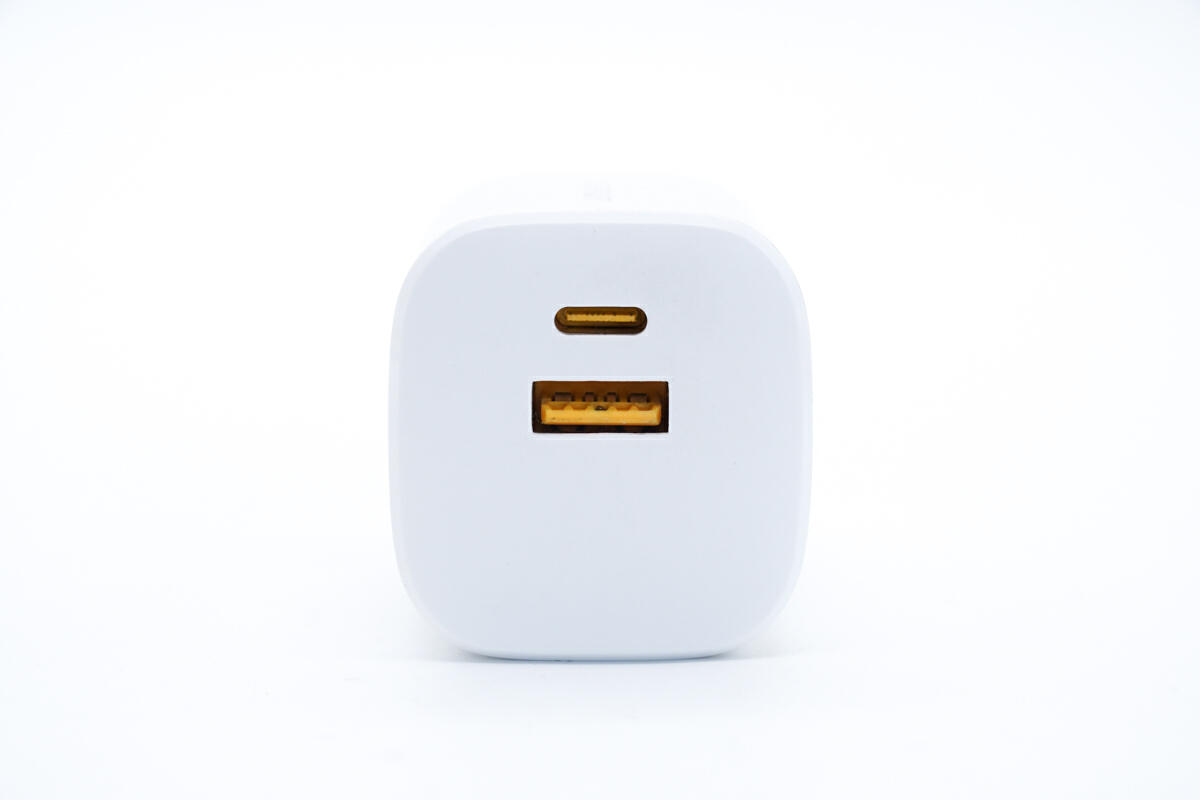

輸出端面板采用1A1C雙USB端口設計，且膠芯均為黃色。

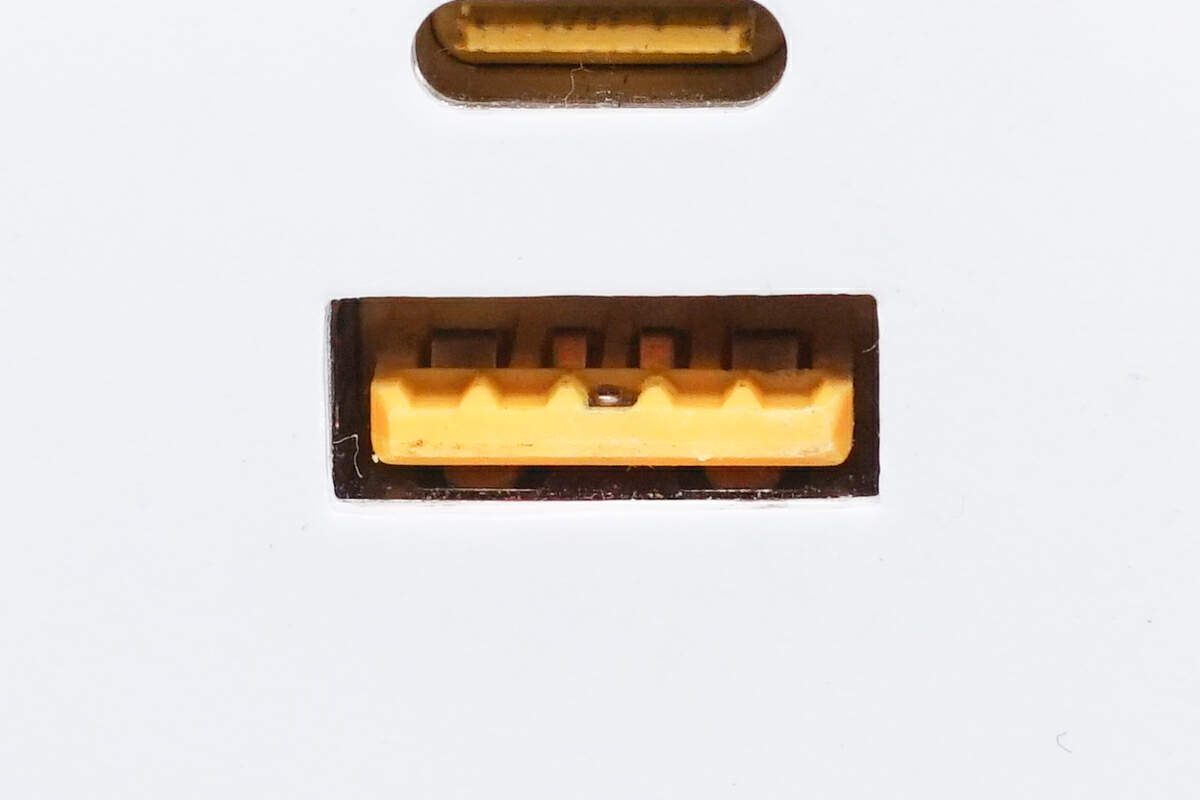

USB-A口舌片正負極加寬設計以過大電流，前端還設有特殊觸點。

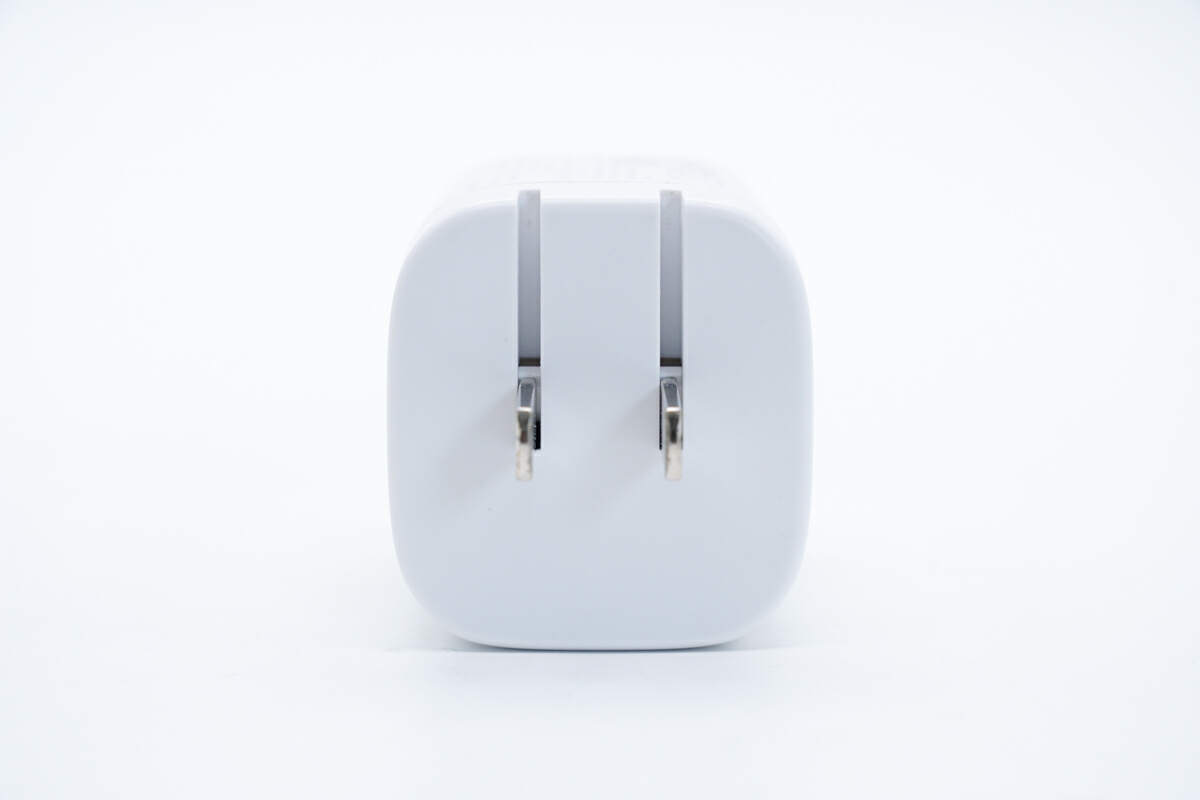

充電器采用可折疊插腳設計，收納方便，節省空間，出門無負擔。

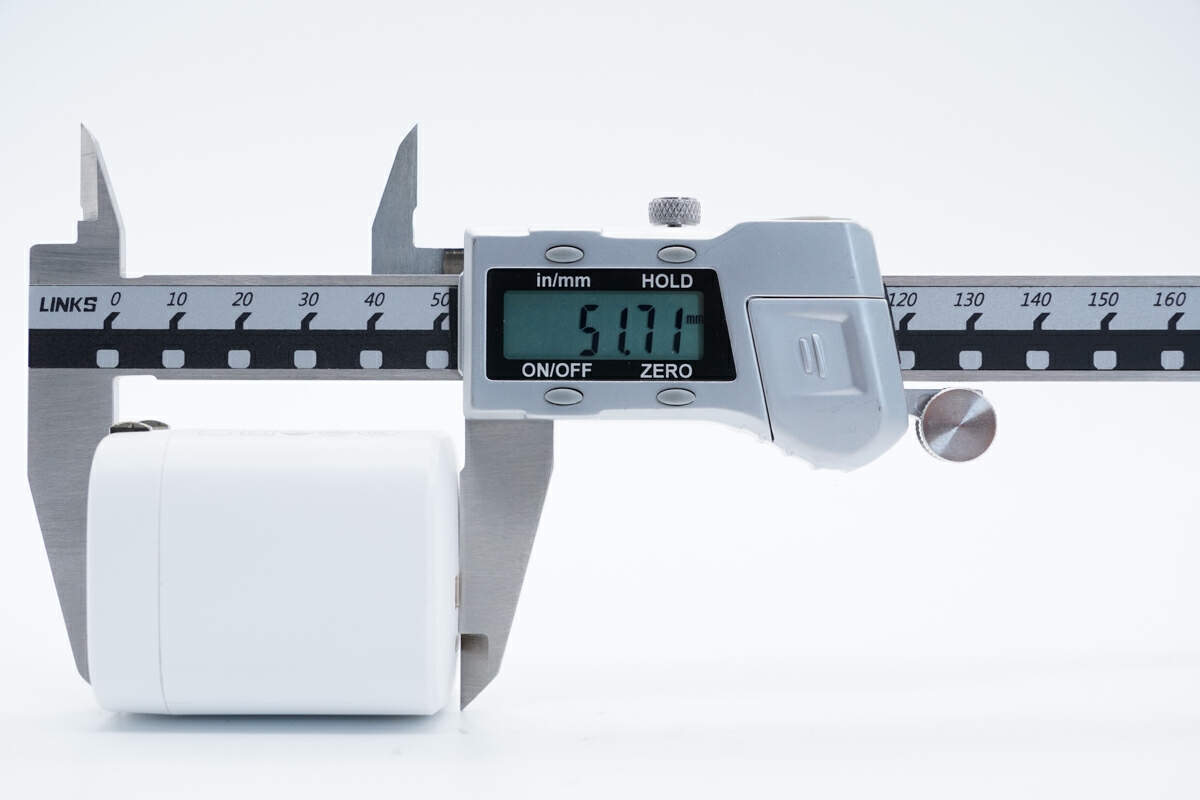

測得充電器長度約為51.71mm。

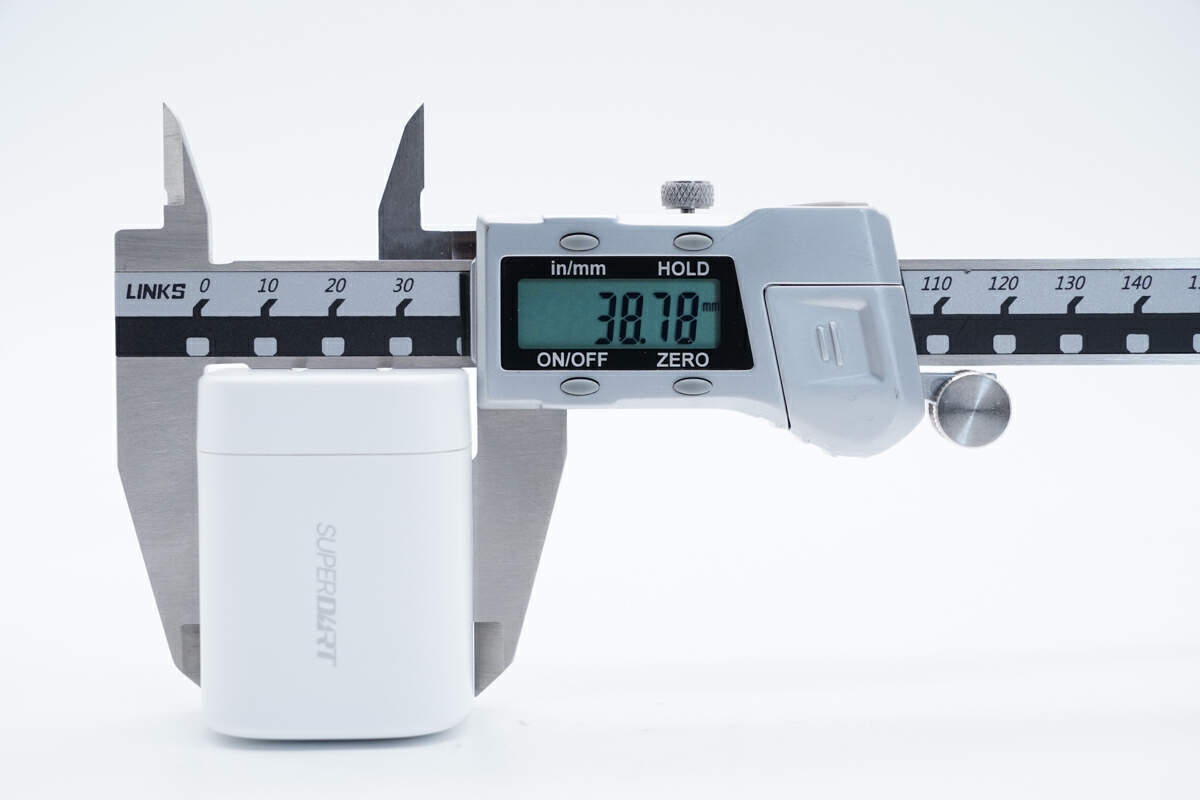

寬度約為38.78mm。

厚度約為42.05mm，體積約為84.32cm³，以充電器的功率67W計算，功率密度約為0.79W/cm³。

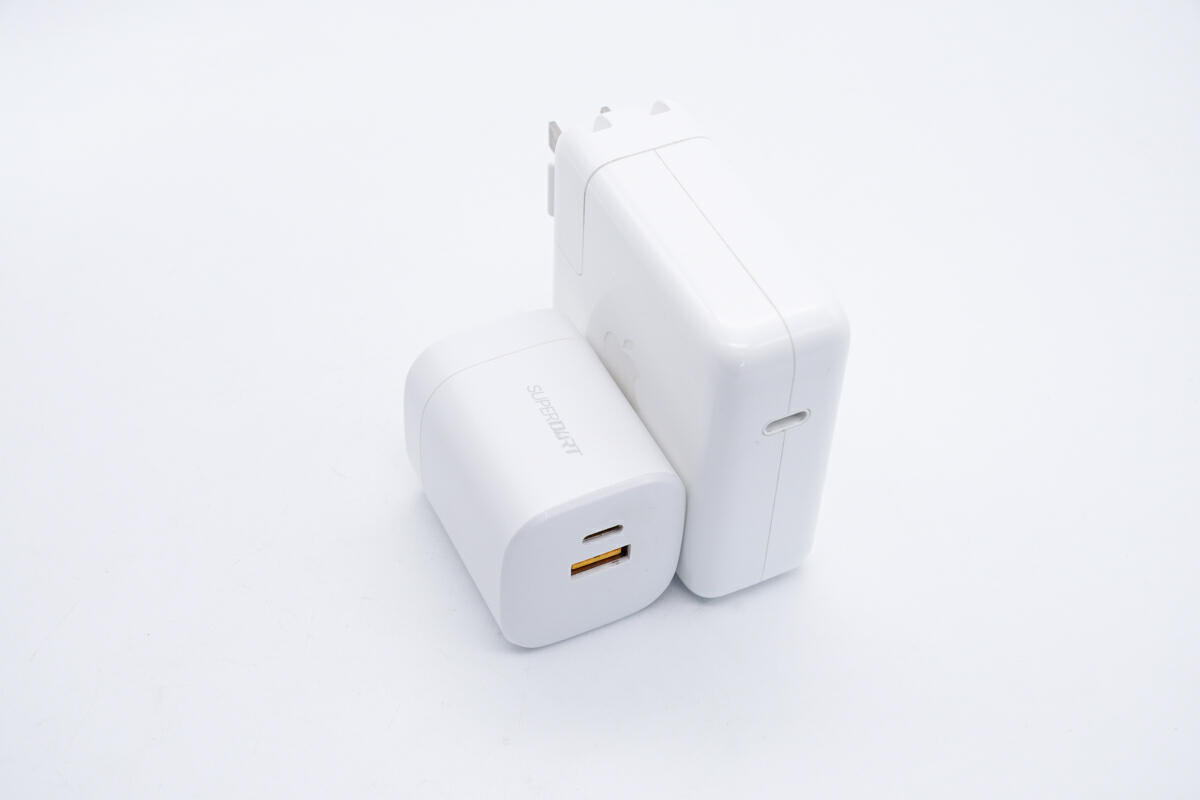

真我 67W雙口充電器與蘋果原裝67W充電器相比，體積優勢非常明顯。

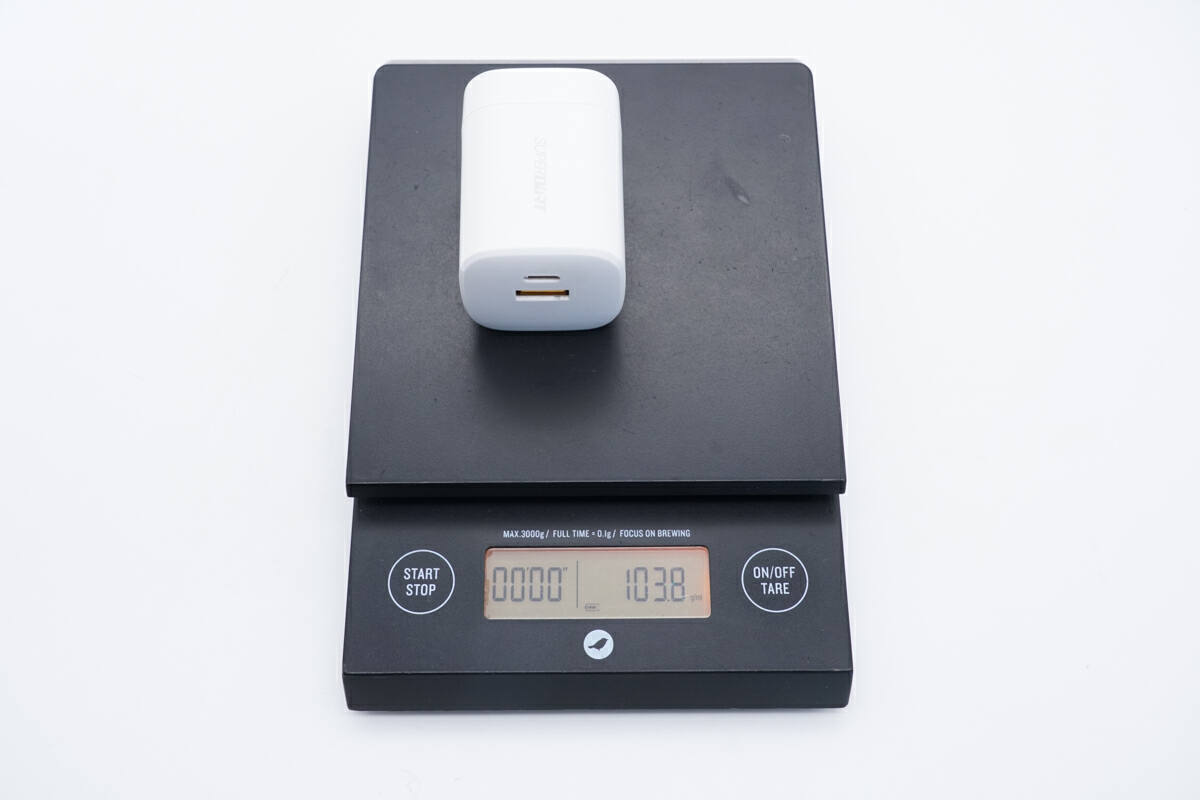

另外測得充電器凈重約為104g。

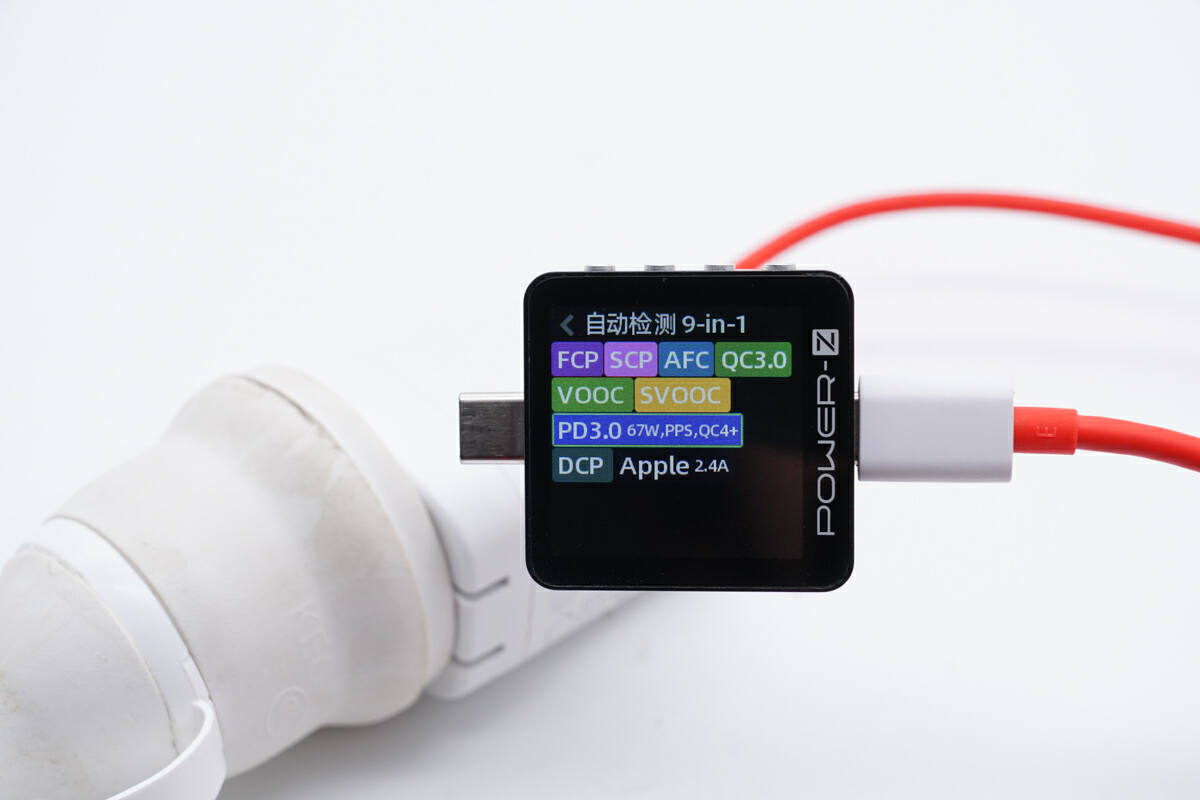

使用ChargerLAB POWER-Z KM003C測得USB-C口支持FCP、SCP、AFC、 QC3.0、VOOC、SuperVOOC、PD3.0、PPS、QC4+、DCP、Apple 2.4A充電協議。

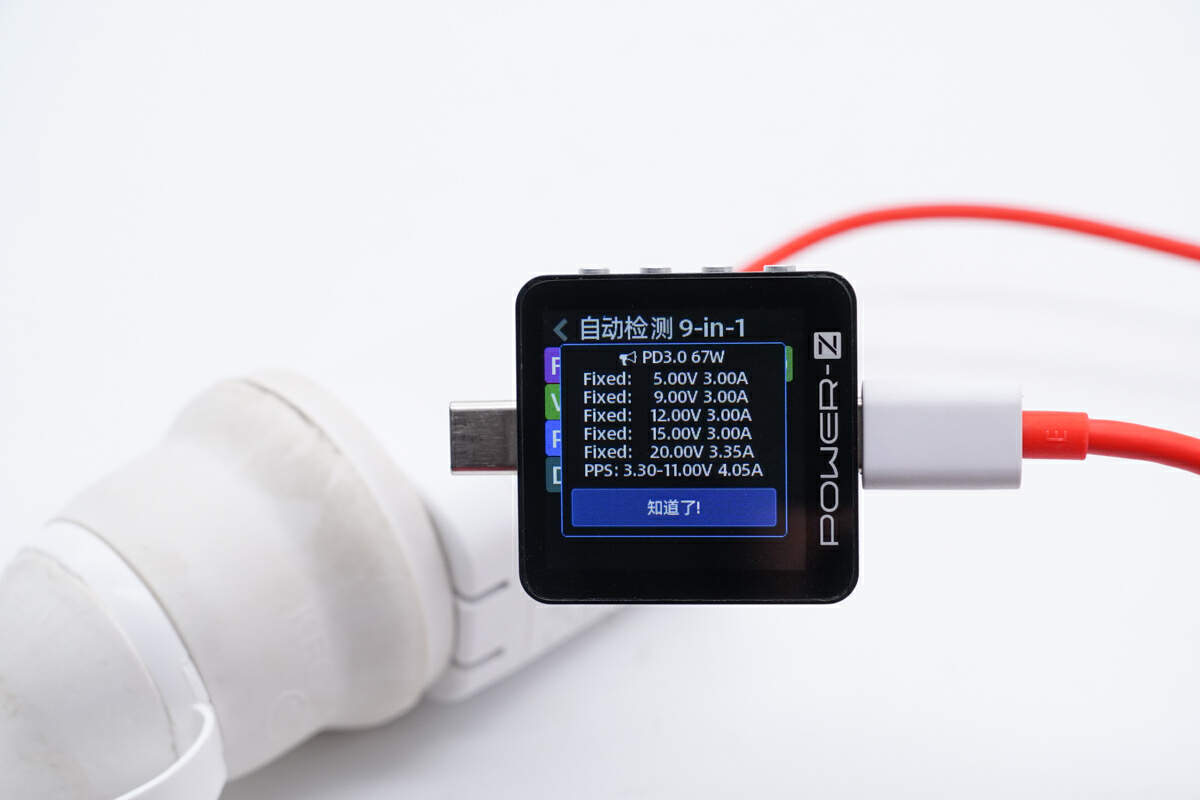

PDO報文方面，USB-C端口具備持 5V3A、9V3A、12V3A、15V3A 和 20V3.35A 五組固定電壓，以及3.3V-11V4.05A一組PPS電壓檔位。

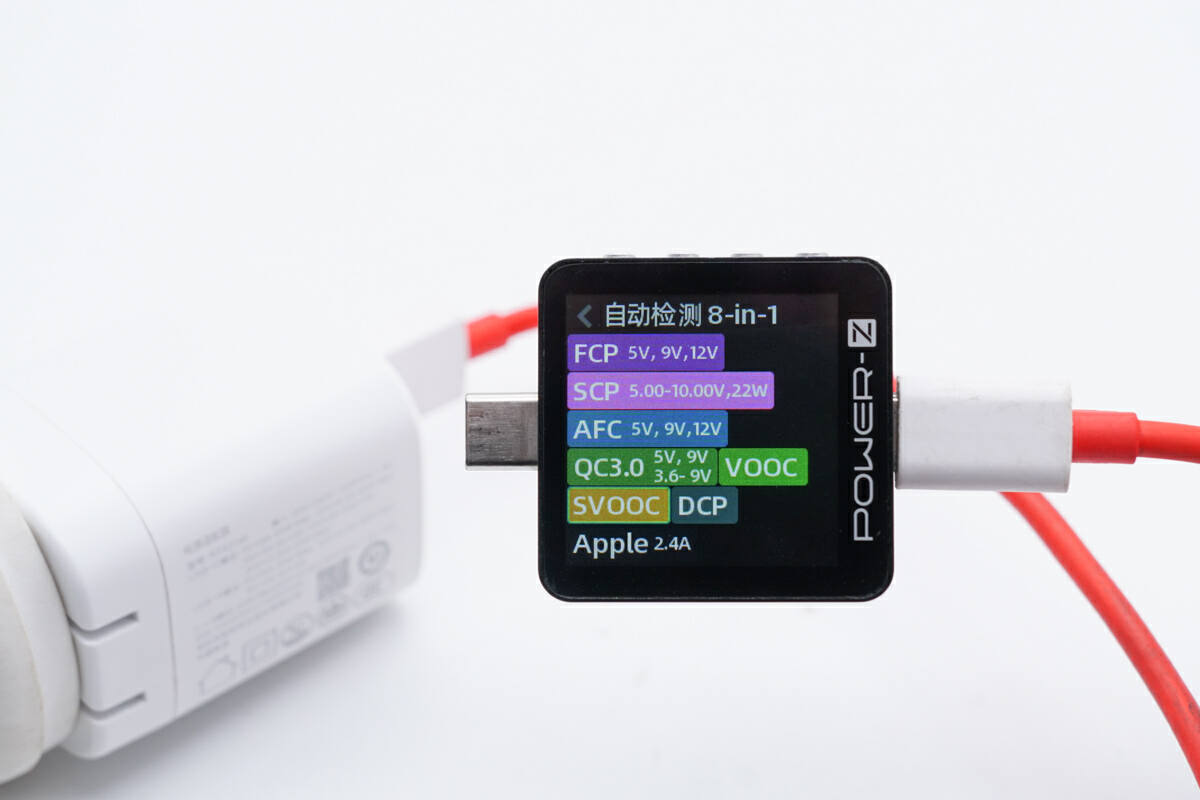

測得USB-A口支持FCP、SCP、AFC、 QC3.0、VOOC、SuperVOOC、DCP、Apple 2.4A充電協議。

realme 67W雙口充電器拆解

看完了真我這款67W氮化鎵充電器的外觀，尺寸和輸出性能后，下面就進行拆解，看看內部的做工用料。

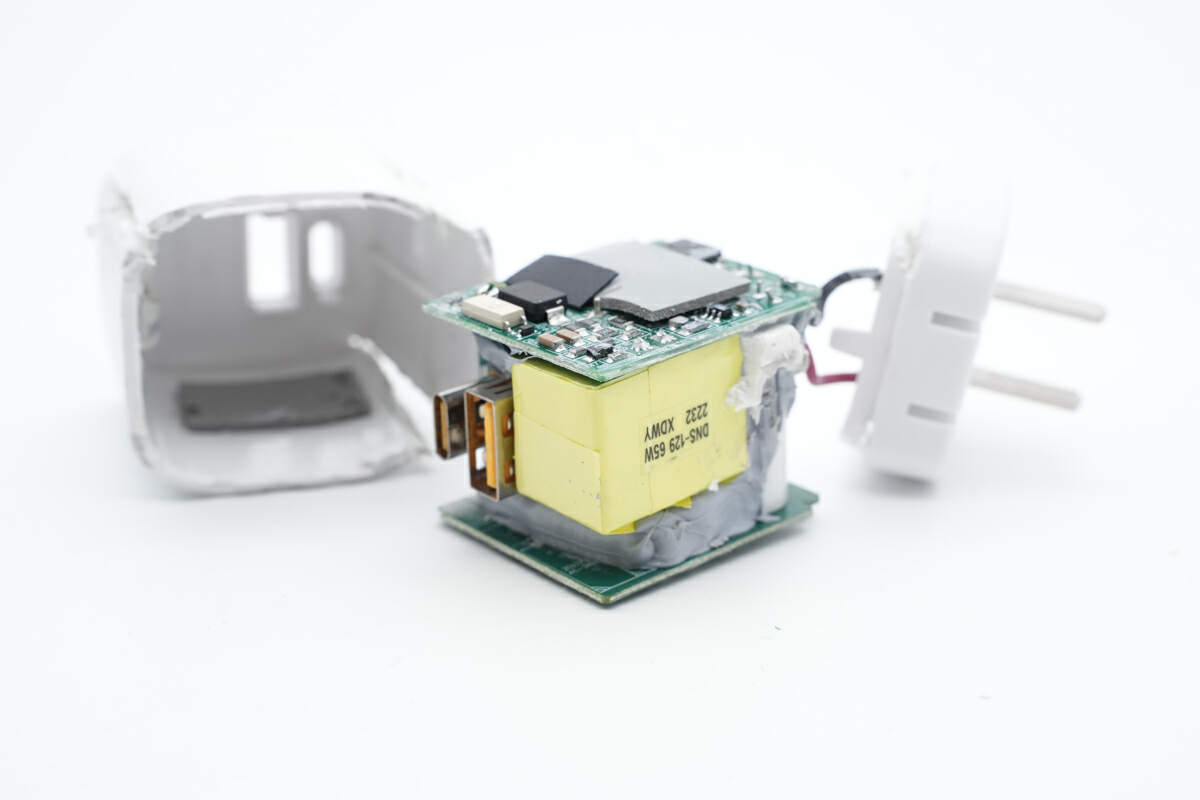

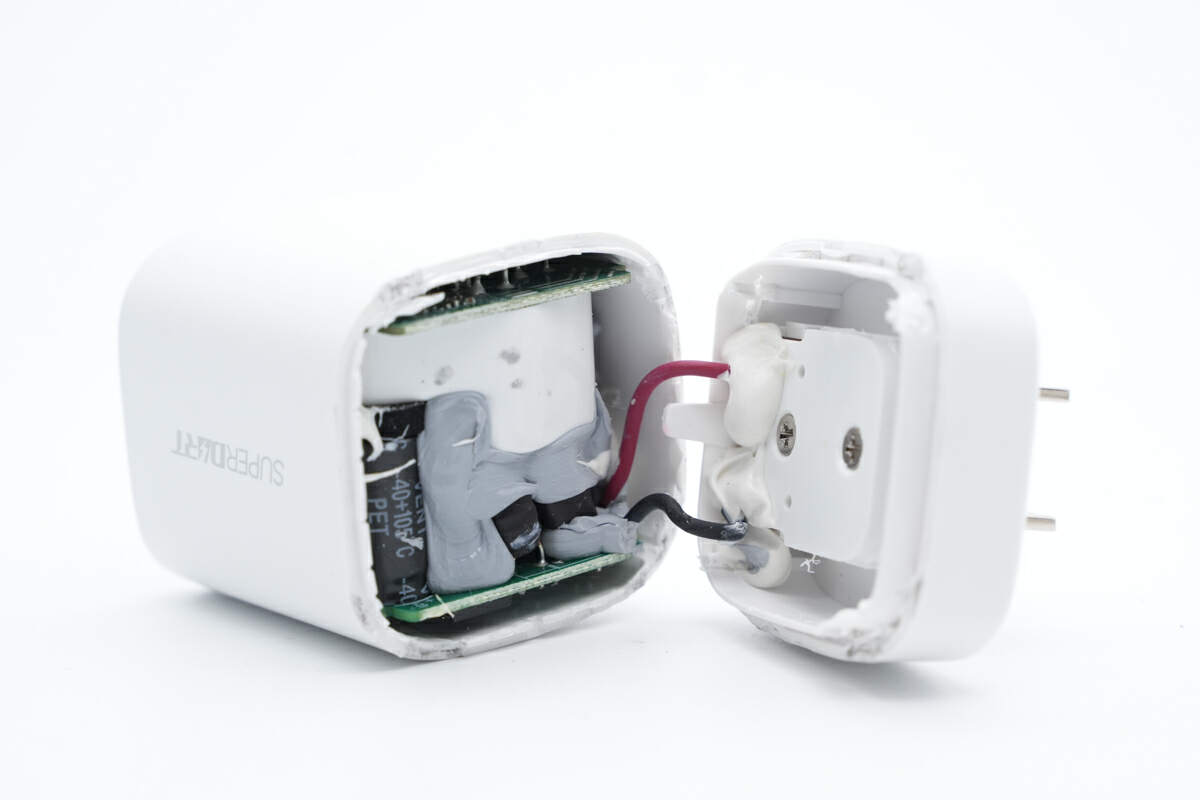

首先沿接縫處切開超聲波焊接的殼體，折疊插腳通過導線連接到PCBA模塊供電。

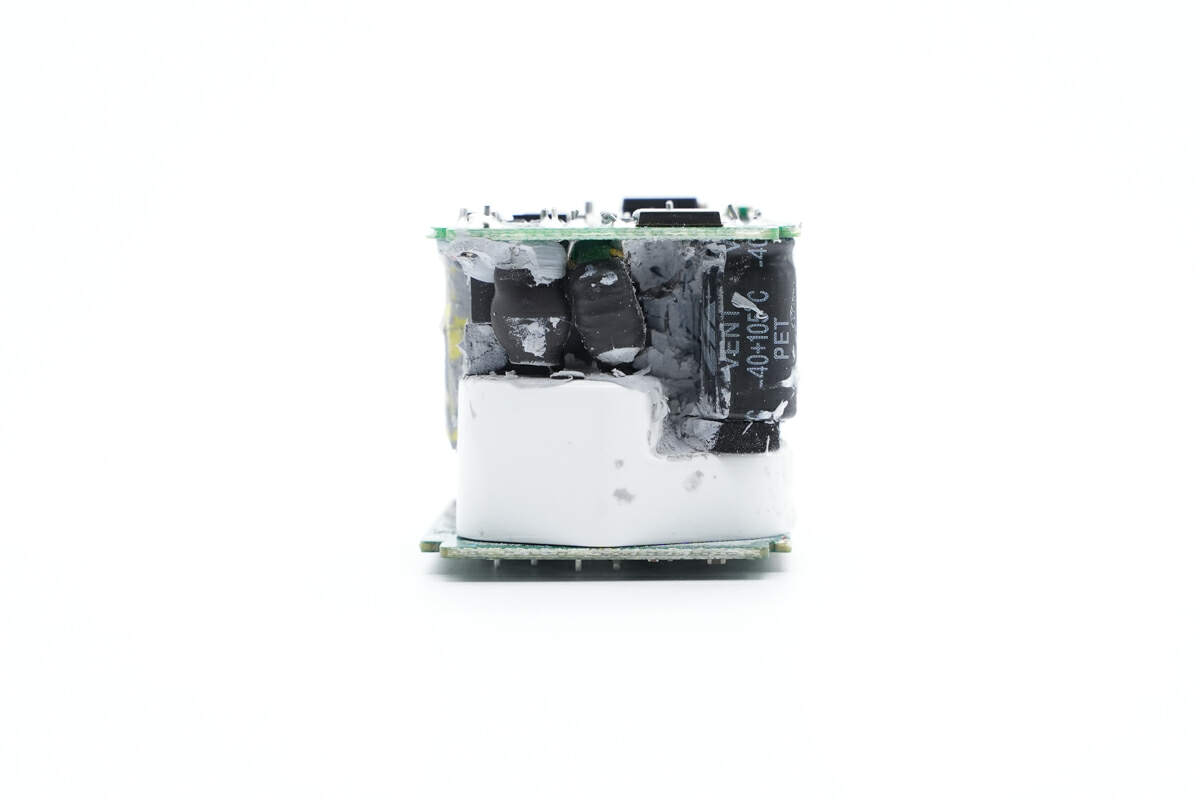

充電器內部PCBA模塊采用多塊PCB焊接組成，內部空間打膠固定成為一個整體。

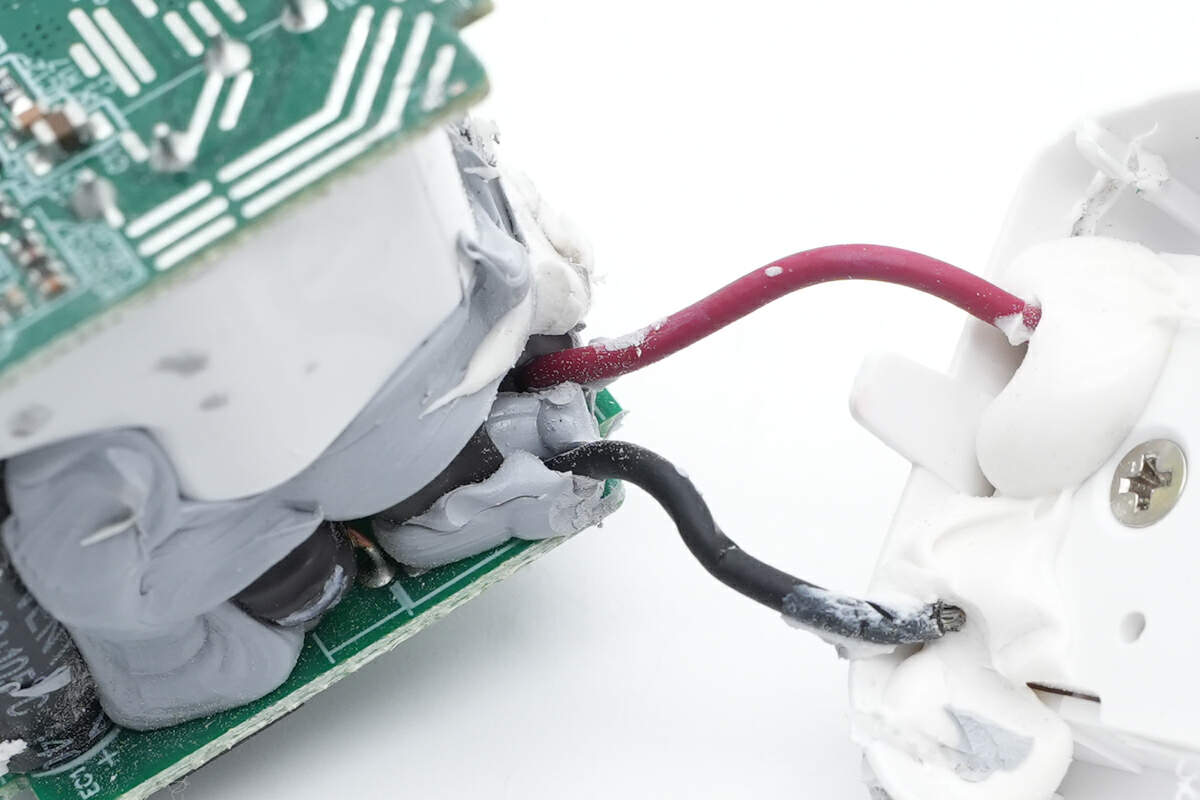

AC輸入導線打膠固定。

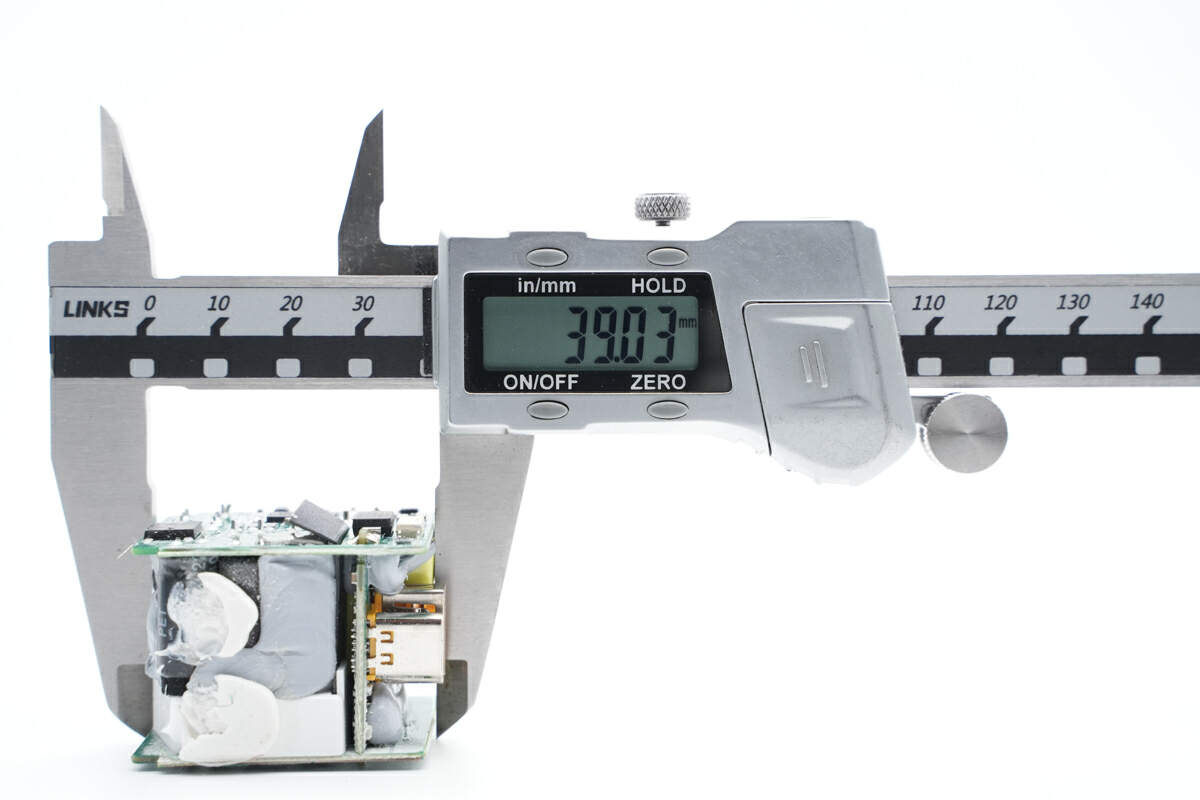

使用游標卡尺測得PCBA模塊長度約為39.03mm。

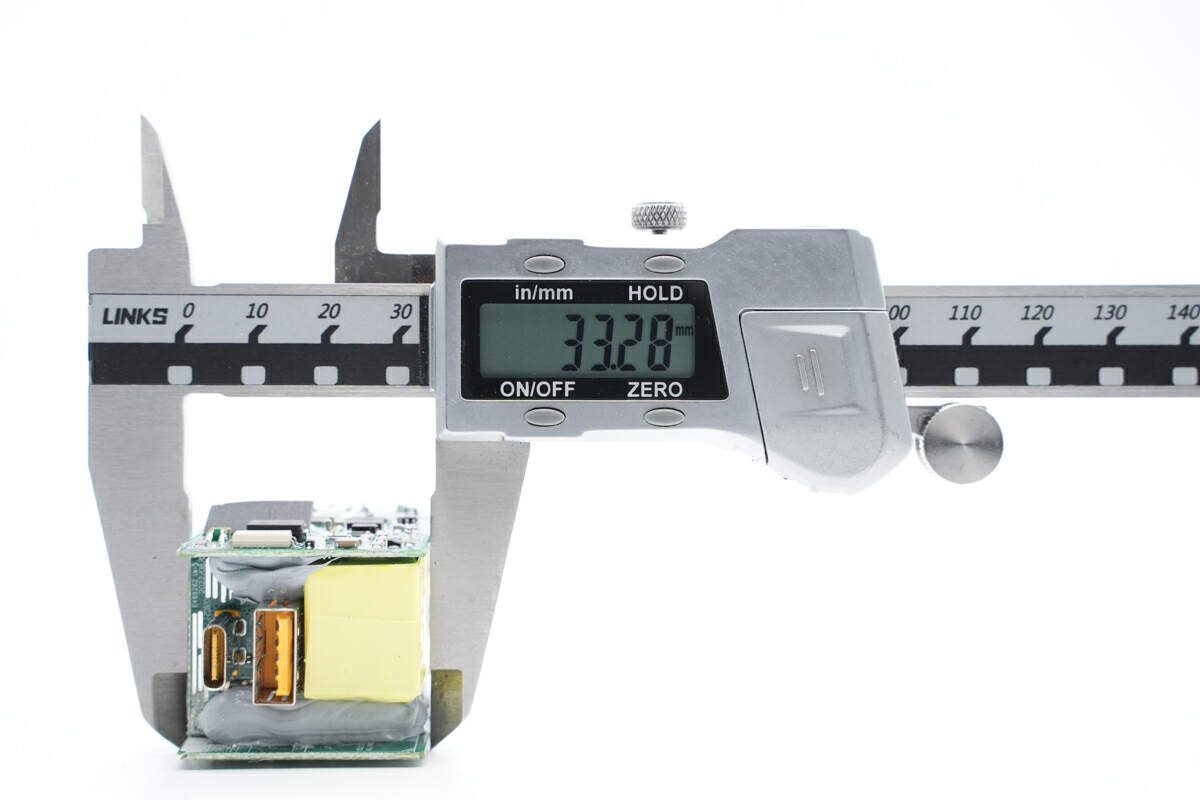

寬度約為33.28mm。

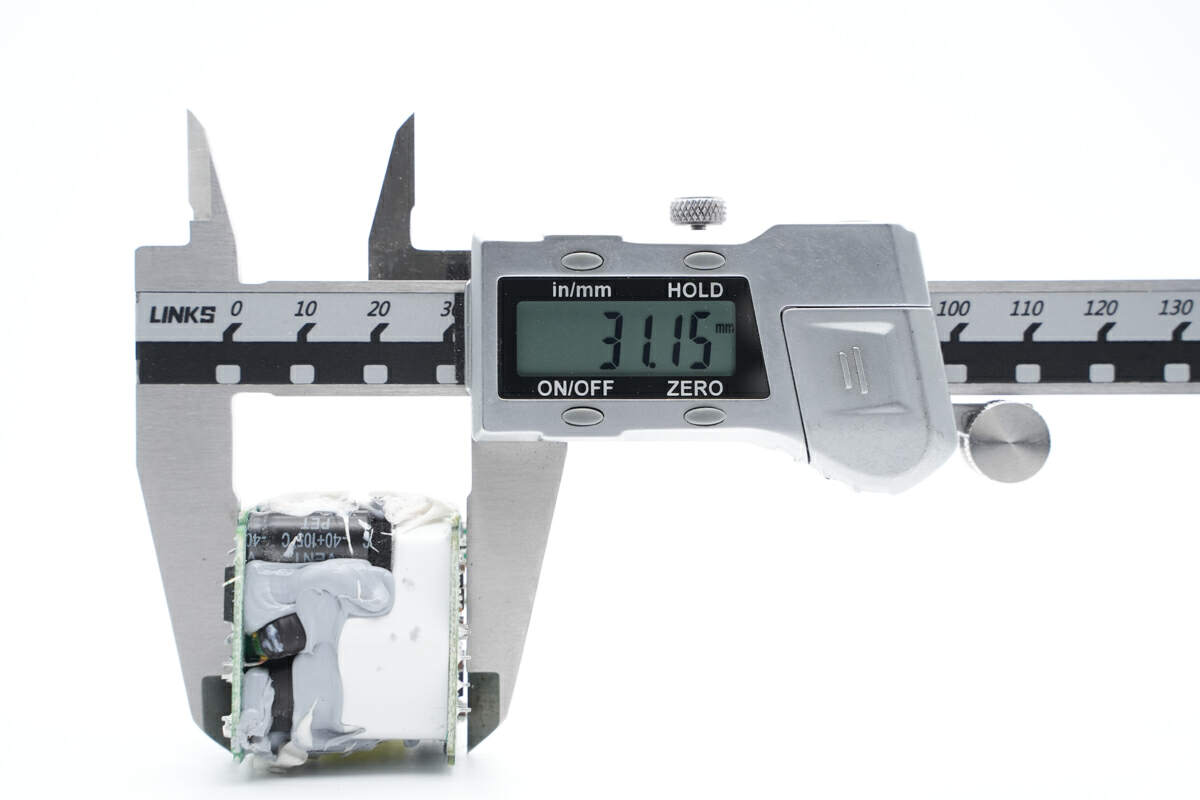

厚度約為31.15mm。

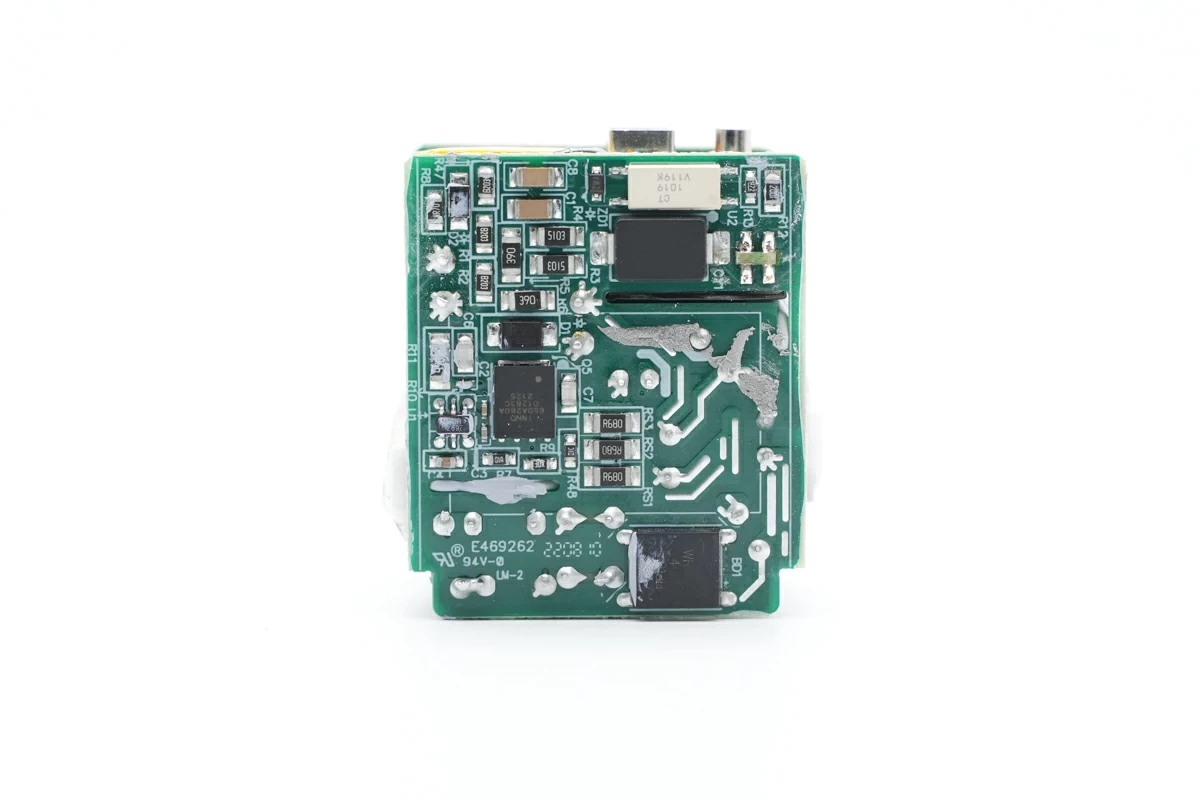

PCBA模塊一面焊接輸入端整流橋，初級主控芯片，氮化鎵開關管。

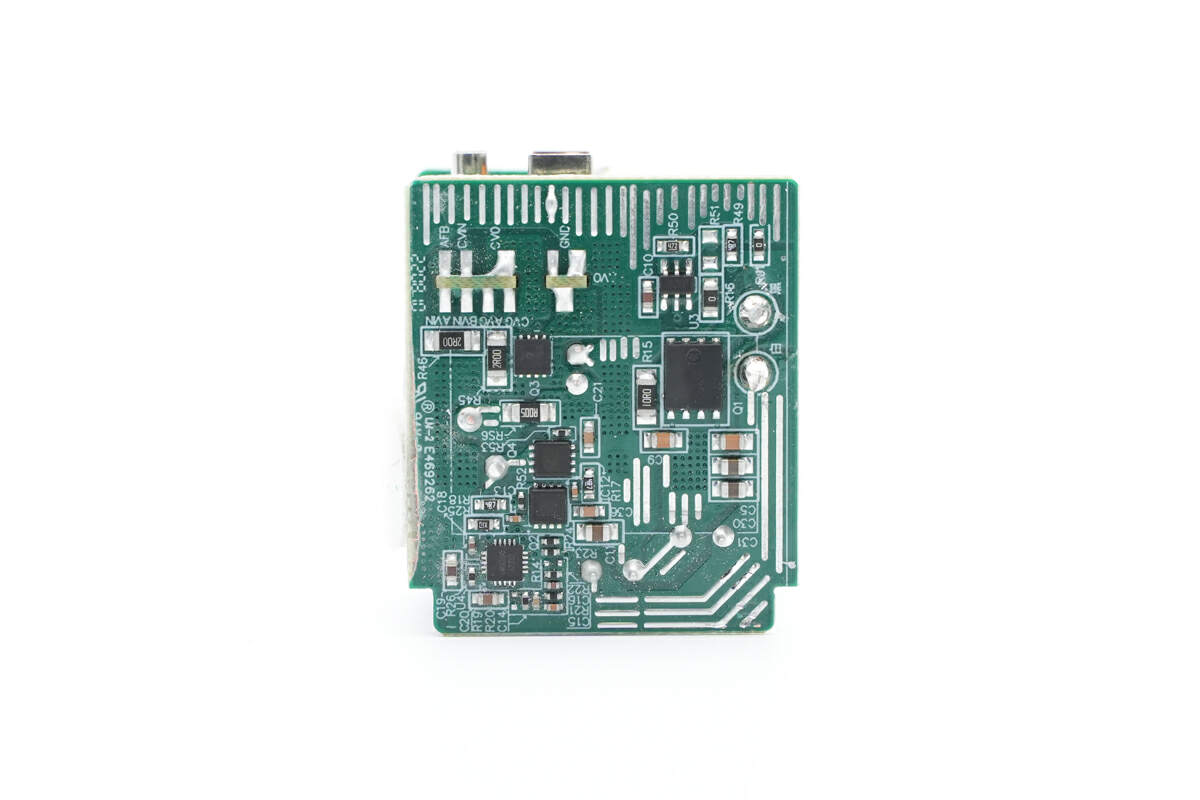

另一面PCB焊接同步整流控制器和同步整流管，同步降壓控制器，降壓開關管和VBUS開關管。

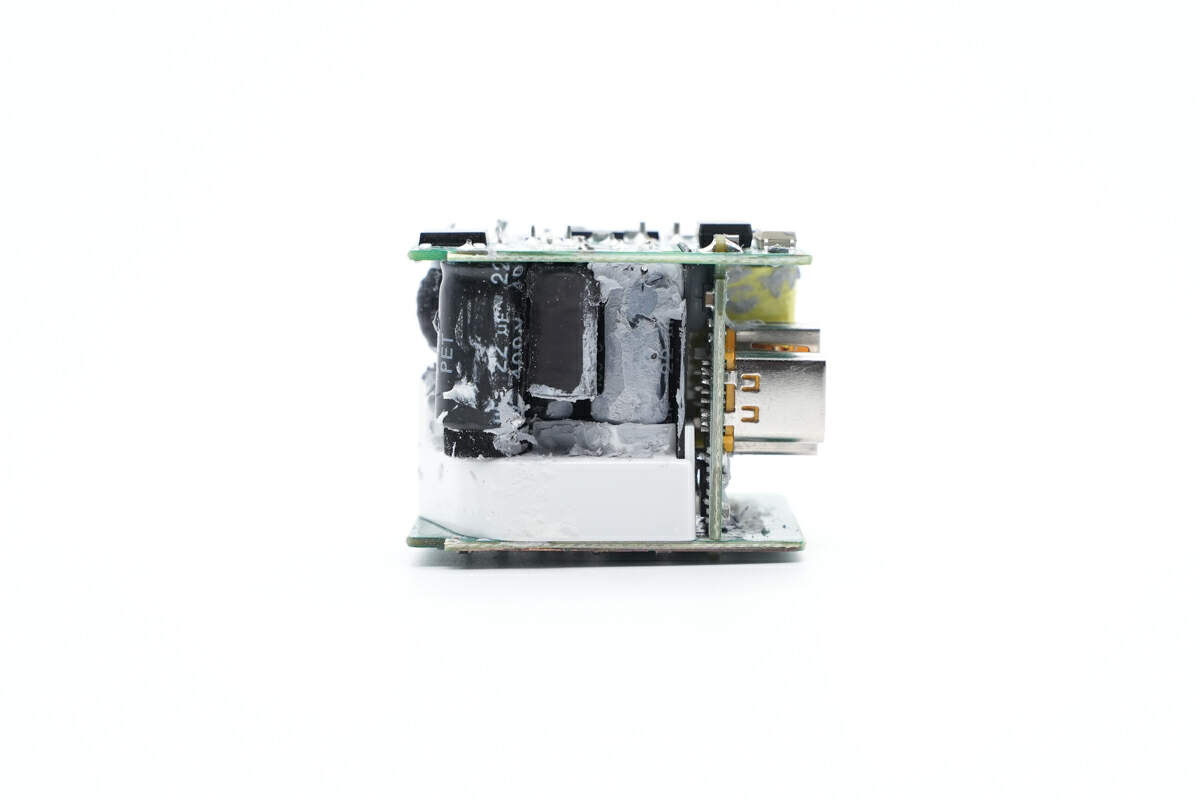

兩塊PCB之間通過白色塑料框架支撐絕緣。

輸出小板焊接在兩面PCB之間。

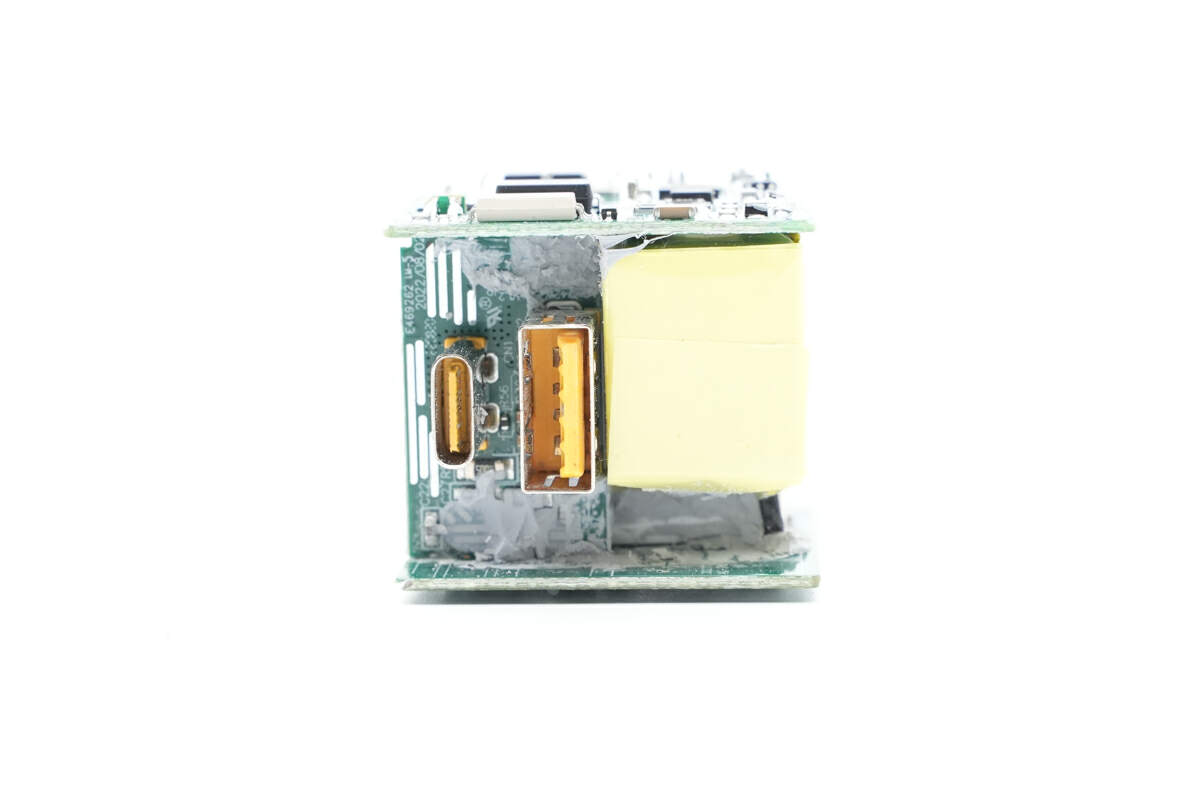

輸出小板焊接USB-C和USB-A母座。

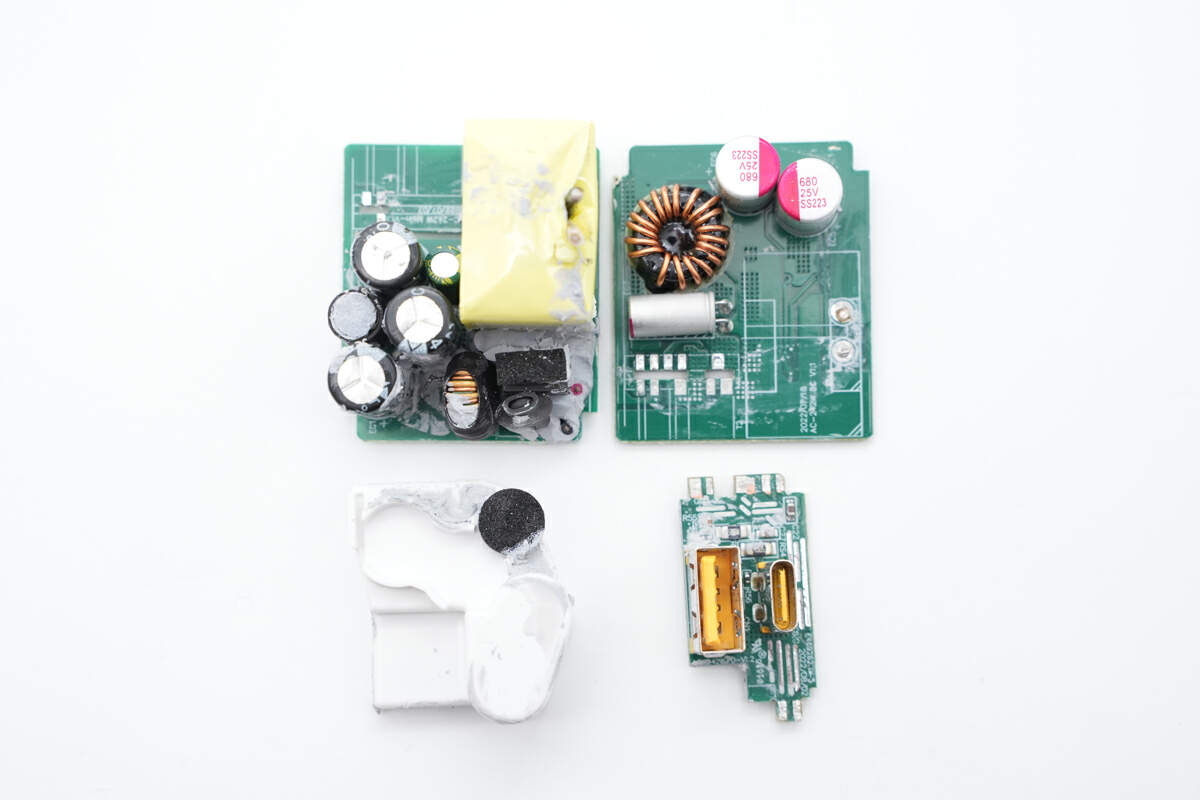

將小板全部拆分，初次級之間還采用白色塑料支架進行隔離絕緣。

通過對PCBA模塊的觀察發現，這款充電器采用QR開關電源設計，寬電壓范圍輸出，輸出電壓由協議芯片控制，通過光耦反饋，實現寬范圍電壓輸出。USB-A口通過降壓芯片，實現降壓輸出。下面我們就從輸入端開始了解各個元器件的信息。

高壓側小板正面一覽，焊接NTC熱敏電阻，保險絲，共模電感，高壓濾波電容和變壓器等。

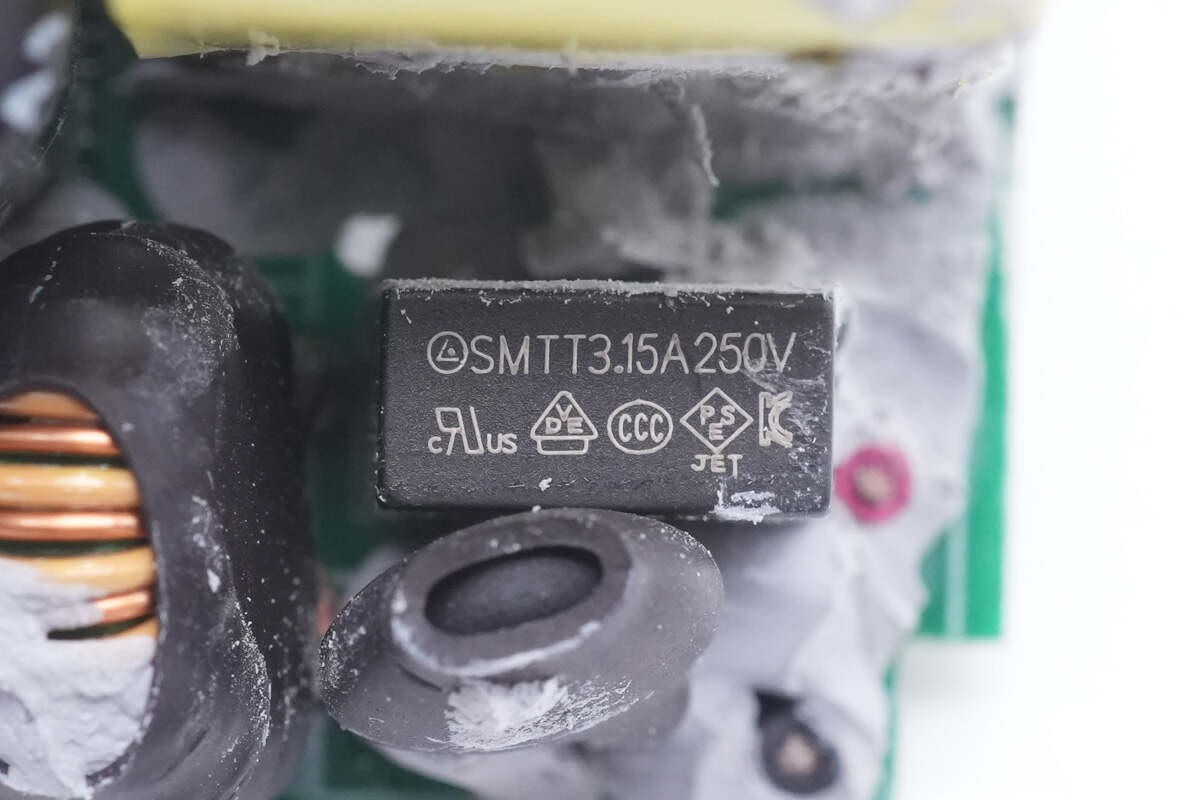

輸入端延時保險絲規格為3.15A 250V。

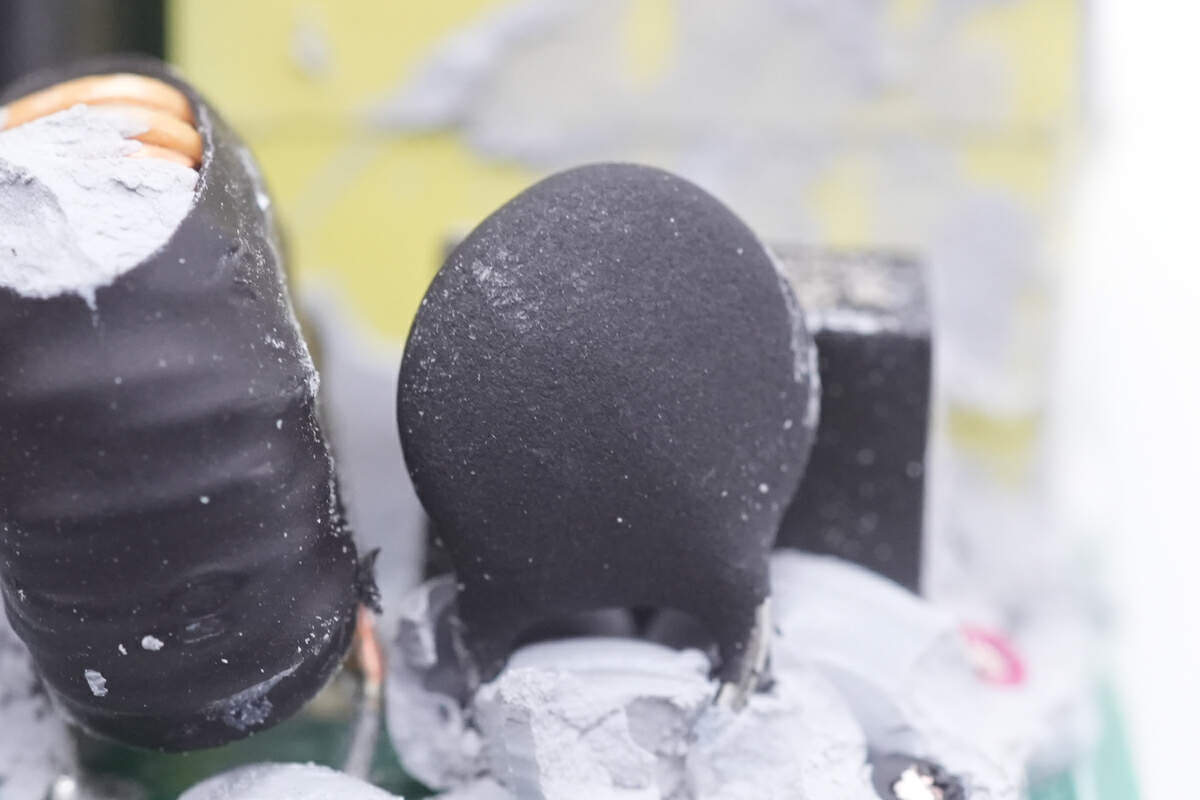

NTC熱敏電阻用于抑制充電器插電的浪涌電流。

共模電感外套熱縮管絕緣。

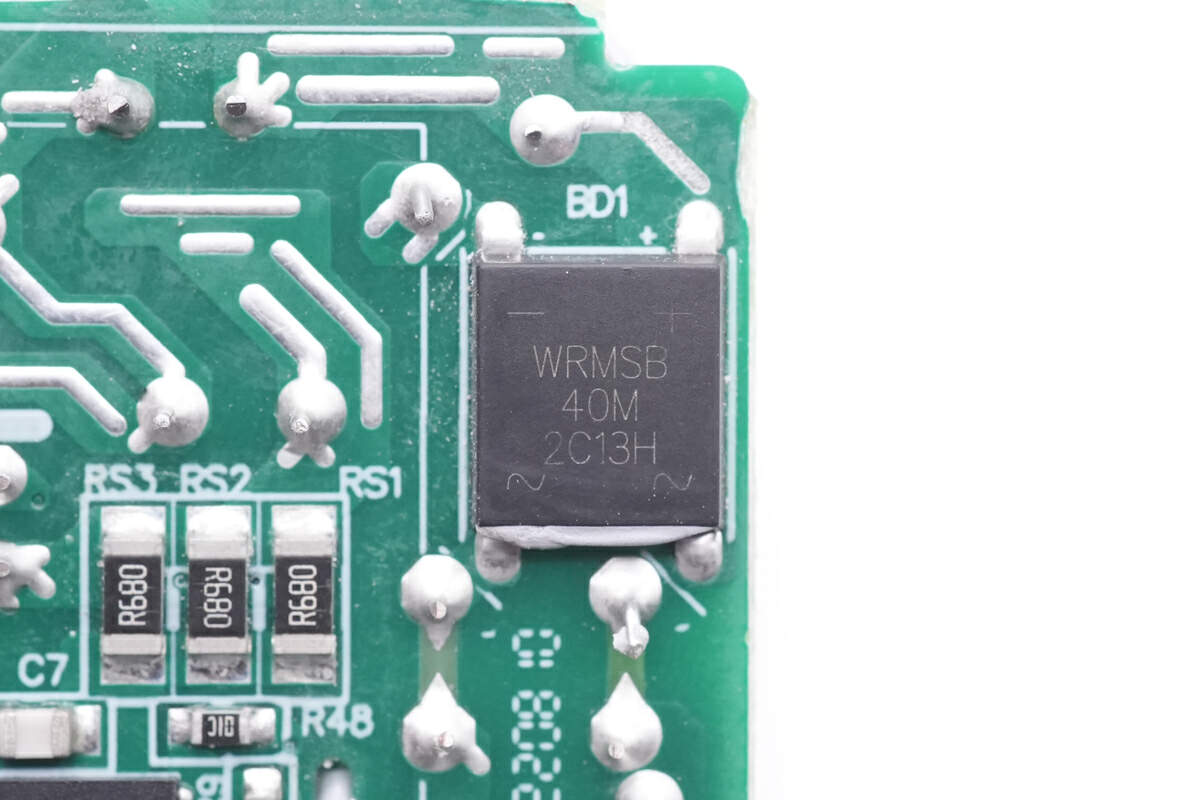

輸入端WRMSB40M整流橋來自深圳市沃爾德實業有限公司，規格為4A 1000V。WRMSB40M這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

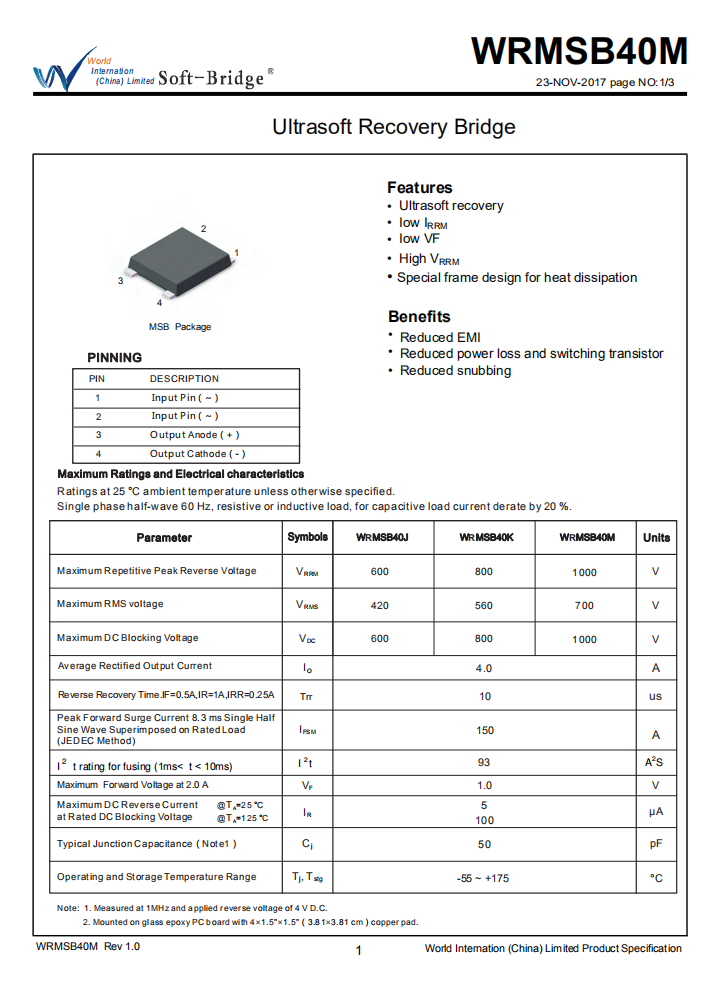

沃爾德 WRMSB40M 詳細資料。

充電頭網了解到，沃爾德軟橋還被OPPO 50Ｗ餅干氮化鎵快充、鴻達順65W 氮化鎵充電器、飛頻65W USB PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器、麥多多30W 1A1C快充充電器等多款產品采用，性能獲得客戶的一致認可。

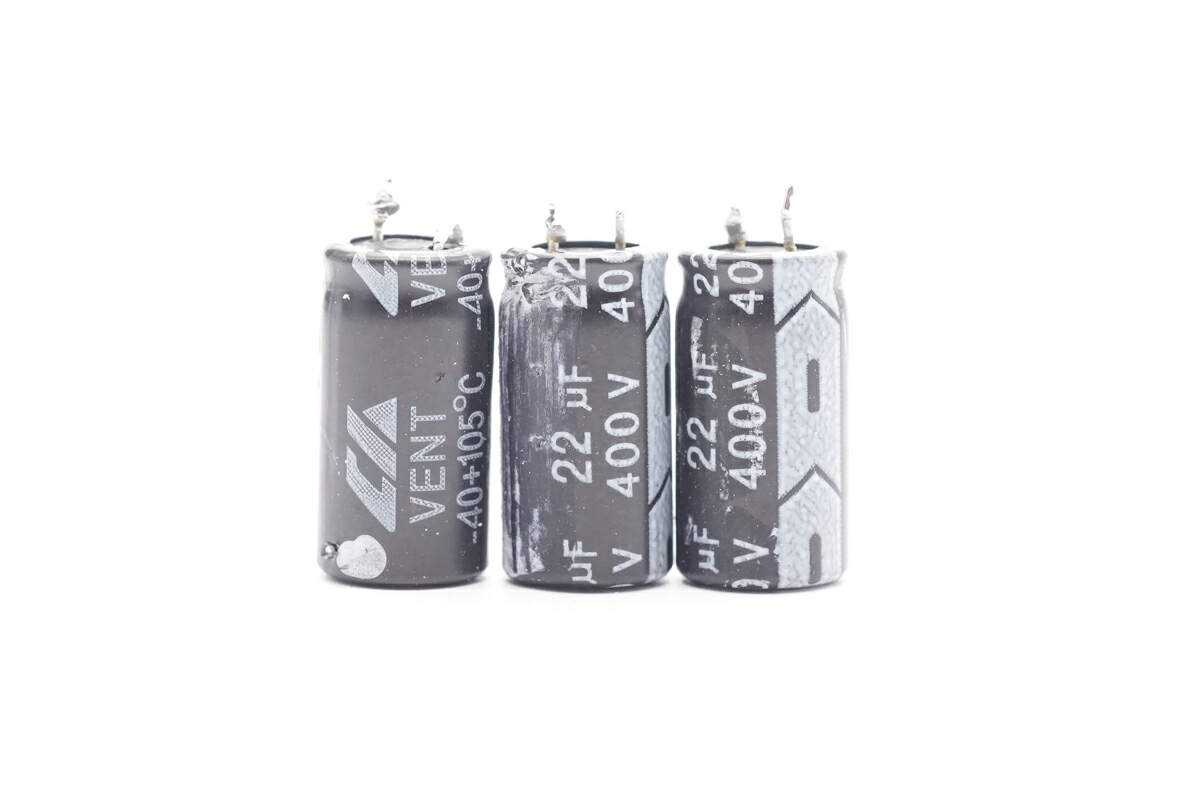

三顆高壓濾波電容規格均為22μF 400V。

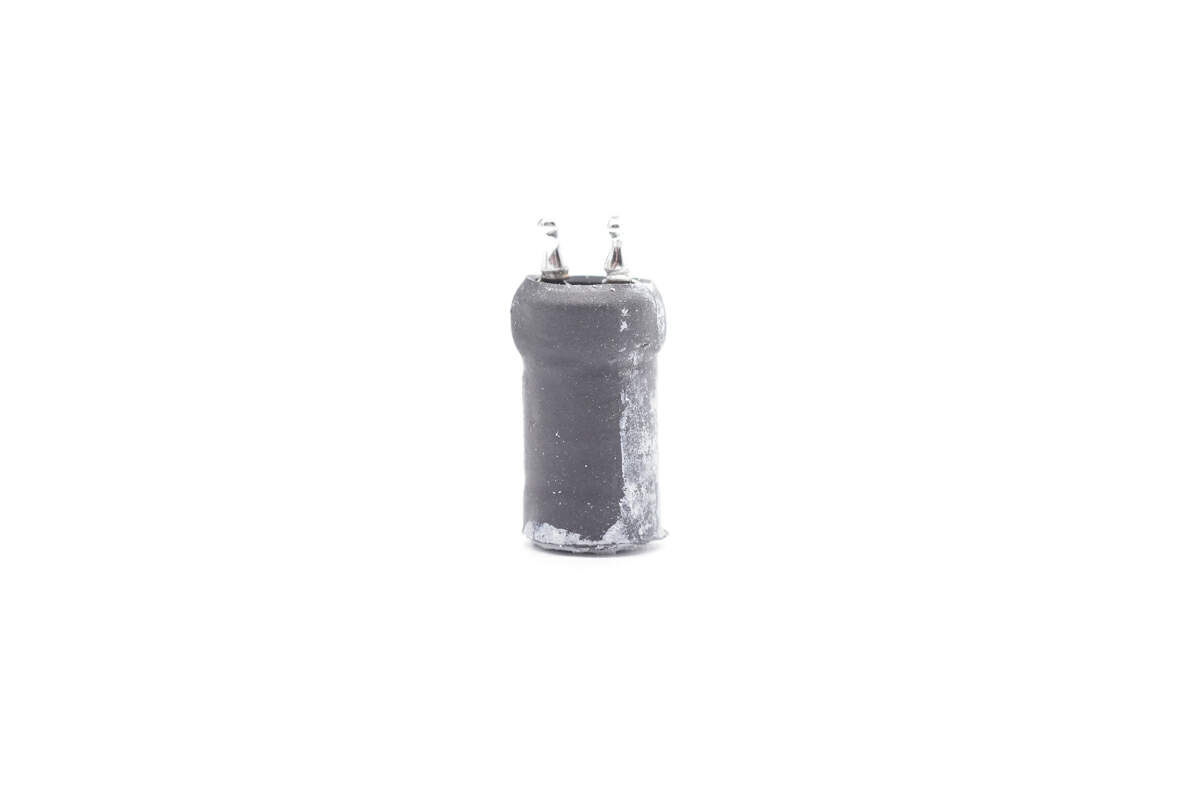

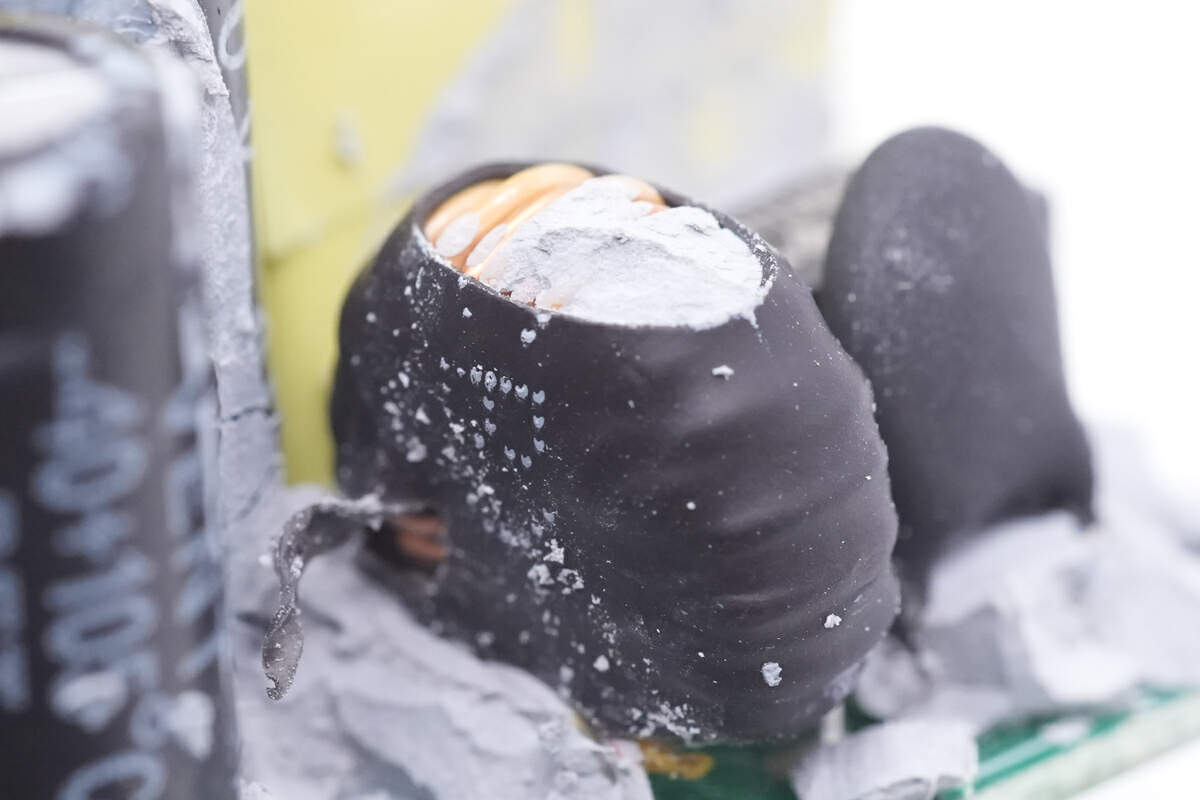

差模電感采用熱縮管包裹絕緣。

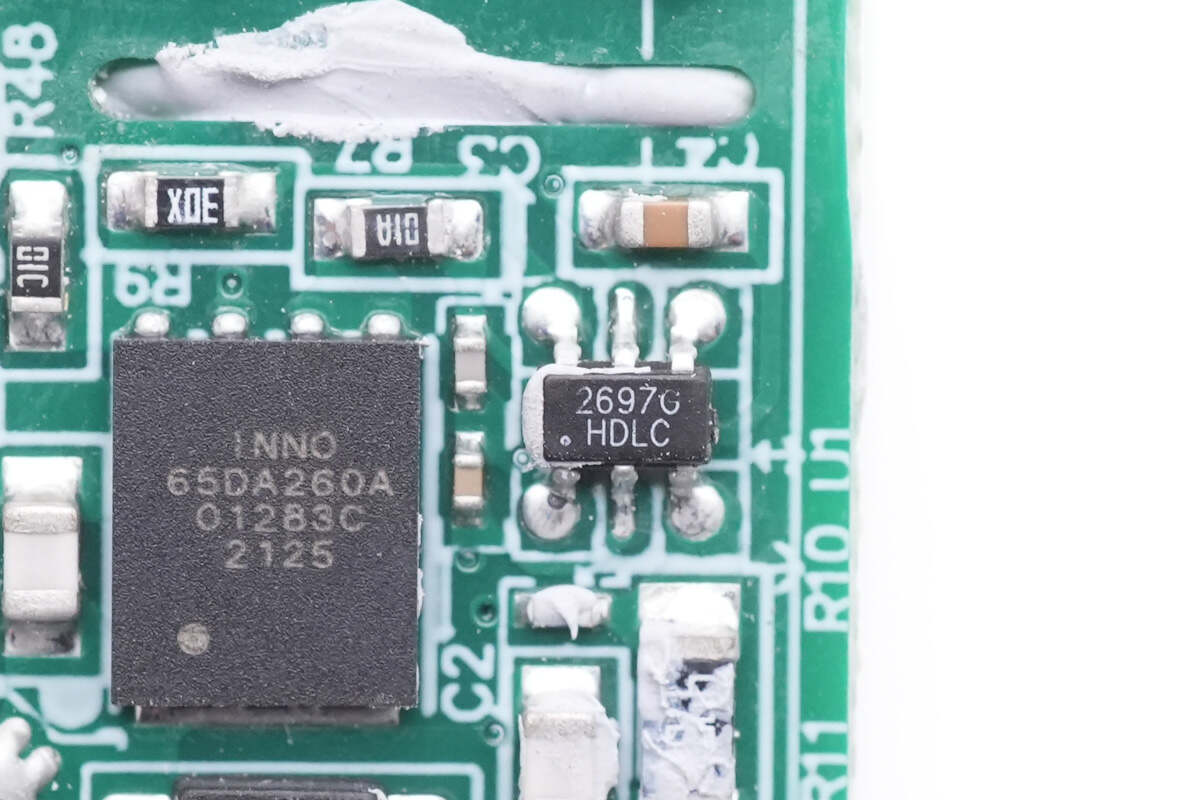

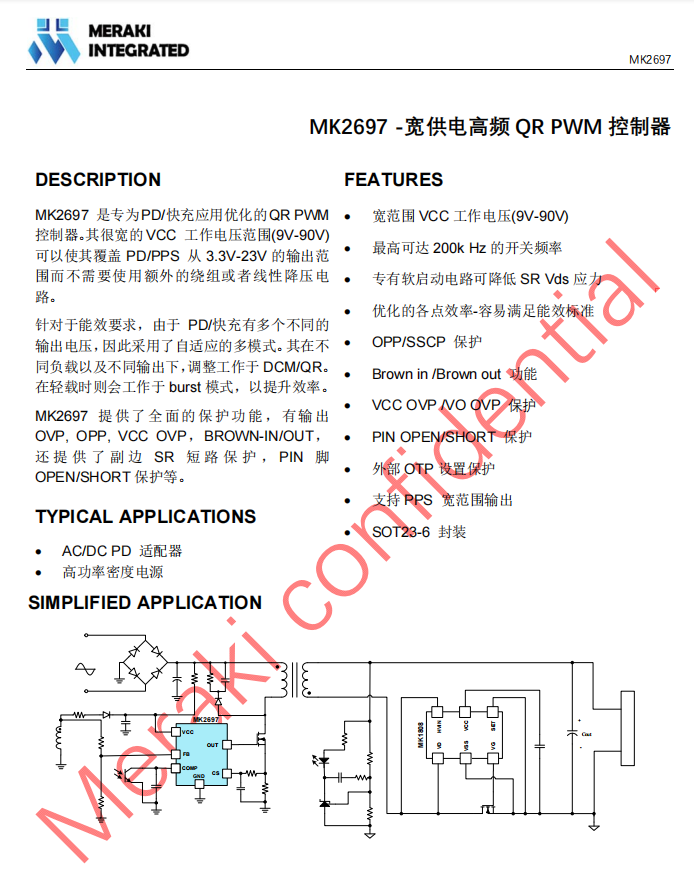

開關電源主控芯片采用茂睿芯MK2697，這是專為PD/快充應用優化的QR PWM控制器。該控制器寬VCC工作電壓范圍(9V-90V) 可以使其覆蓋PD/PPS從3.3V-23V的輸出范 圍而不需要使用額外的輔助繞組或者線性降壓電路。

MK2697采用了茂睿芯自主知識產權的驅動技術，同步優化初級和次級功率管電壓應力。高達200kHz的工作頻率，支持高頻小體積的PD快充電源設計。

針對于能效要求，由于PD/快充有多個不同的輸出電壓，因此MK2697采用了自適應的多模式。其在不同負載以及不同輸出下，調整工作于不同頻率的QR模式。在輕載時則會工作于burst模式，以提升效率。

MK2697提供了全面的保護功能，有輸出OVP、OPP、VCC、OVP、BROWN-IN/OUT， 還提供了副邊SR短路保護， PIN腳OPEN/SHORT保護等豐富的保護功能。

充電頭網拆解了解到，采用茂睿芯快充方案的還有愛莎瓦特65W 2A1C氮化鎵快充、倍思QC5 100W氮化鎵充電器、REMAX 20W 1A1C快充充電器、air-J 18W 1A1C快充充電器、諾基亞20W PD快充、海陸通20W PD快充、大麥20W PD快充等產品采用。

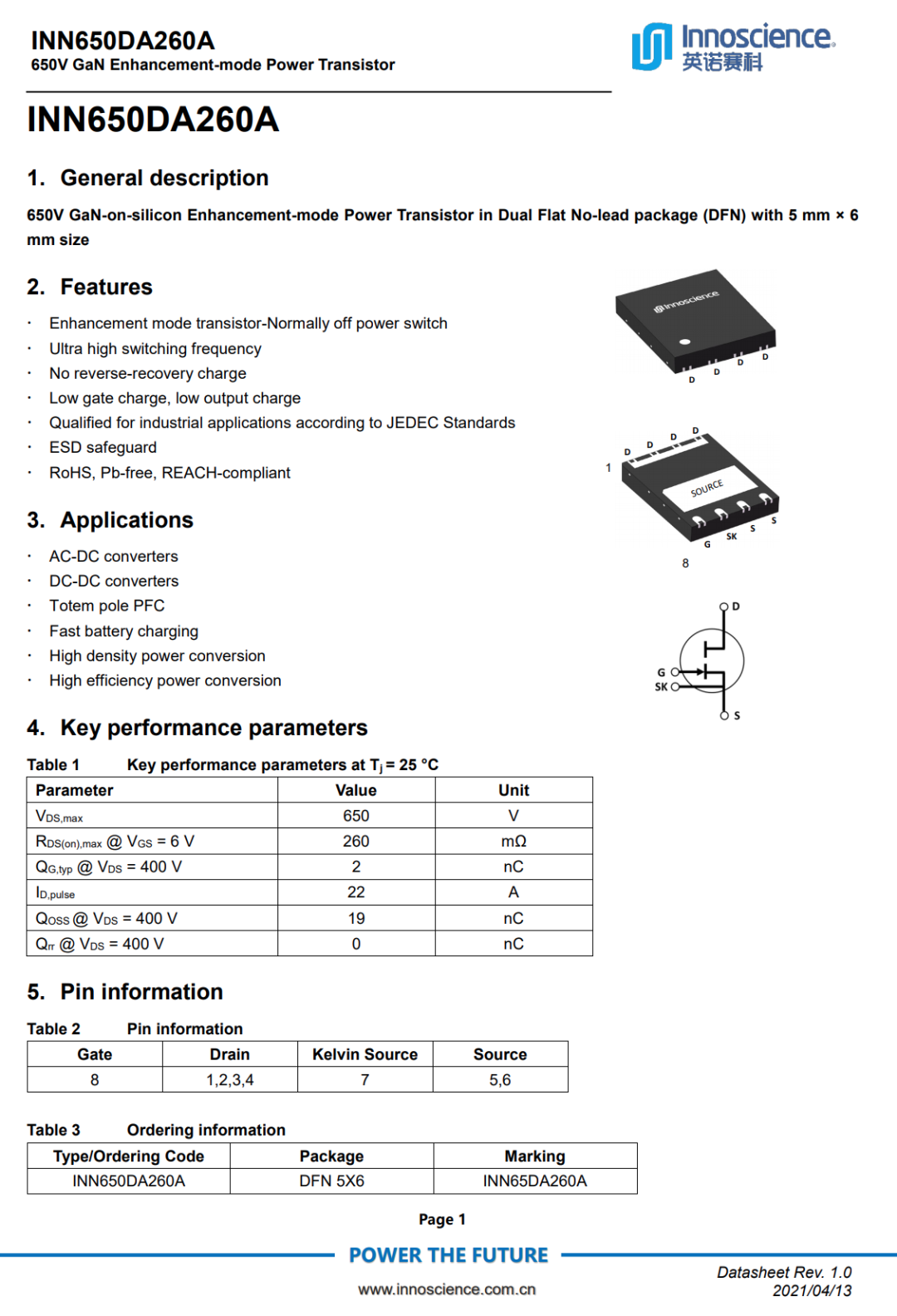

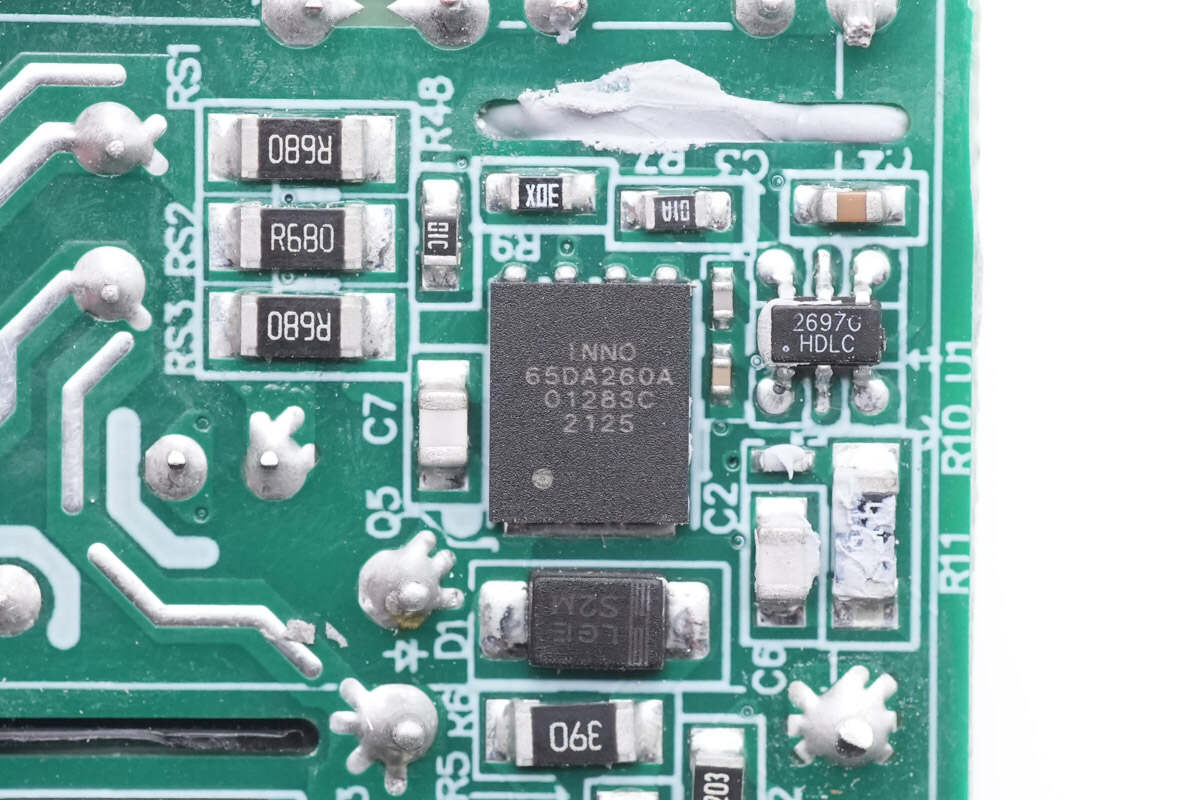

開關管來自英諾賽科，型號為INN650DA260A，這是一顆高性價比、耐壓650V的氮化鎵高壓單管，瞬態耐壓750V，得益于工藝改進，性能有明顯的提升，適用于65-120W的反激架構，120-200W的LLC架構。

INN650DA260A支持超高開關頻率，無反向恢復電荷，具有極低的柵極電荷和輸出電荷，符合JEDEC標準的工業應用要求，內置ESD保護，符合RoHS、無鉛、歐盟REACH法規。

充電頭網拆解了解到，英諾賽科氮化鎵功率開關管還有INN650DA02、INN650DA04等型號，并被SPRUCE 140W 3C1A無線充二合一充電座、安述240W氮化鎵+碳化硅適配器、QCY 65W 2C1A氮化鎵快充、聯想小新100W雙C口氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、魅族65W氮化鎵充電器等多款產品采用，芯片質量獲得市場認可。

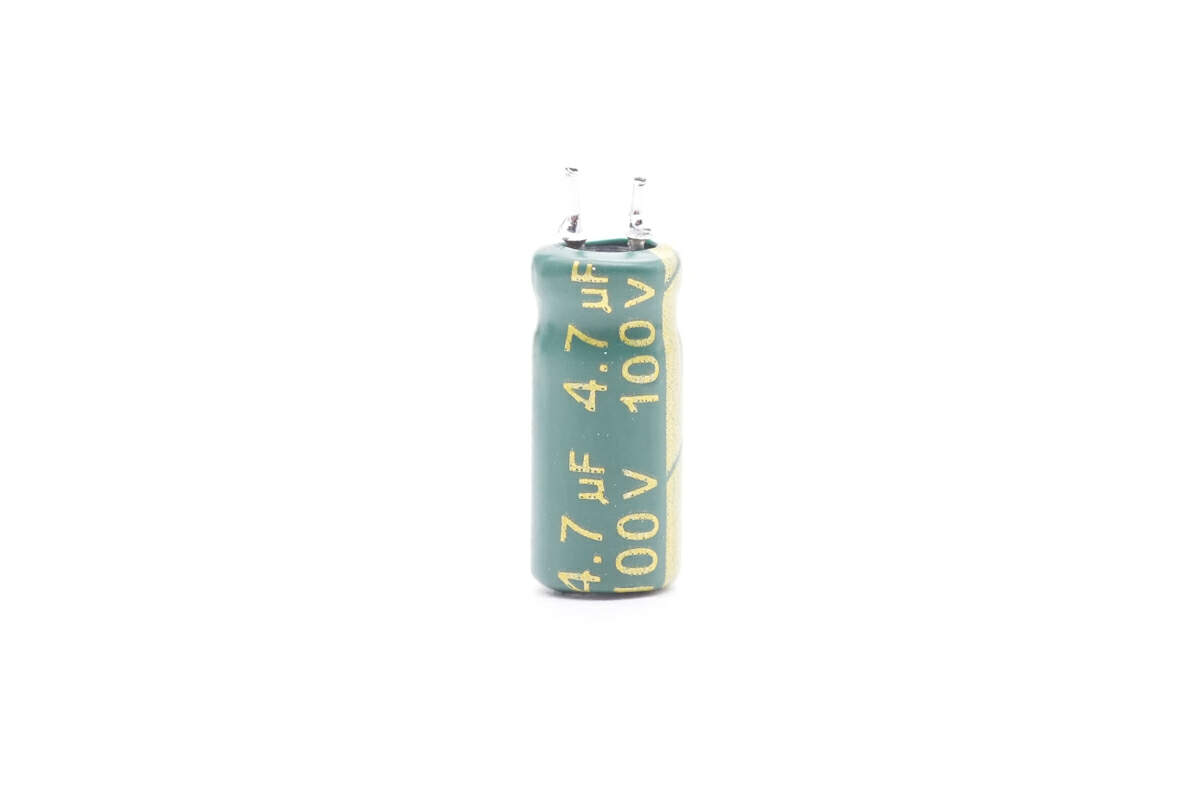

為主控芯片供電的電解電容規格為4.7μF 100V。

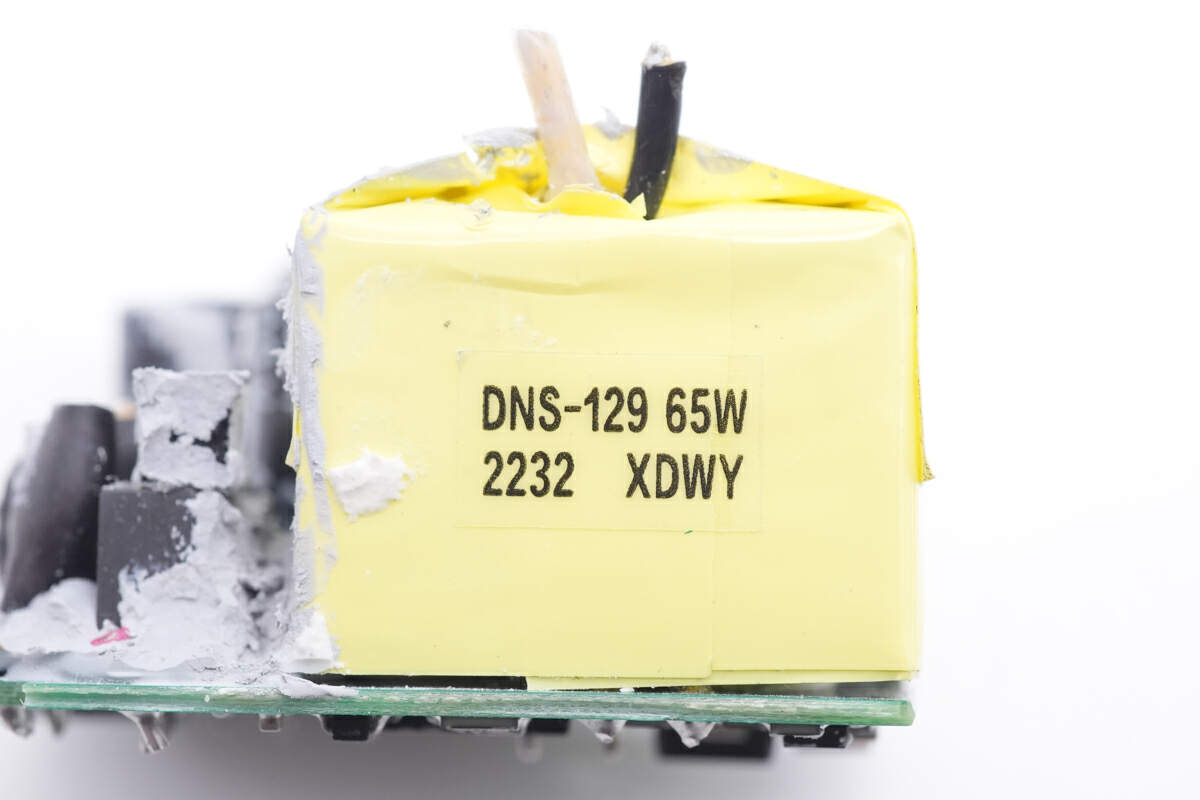

變壓器標注65W功率，嚴密纏繞膠帶絕緣。

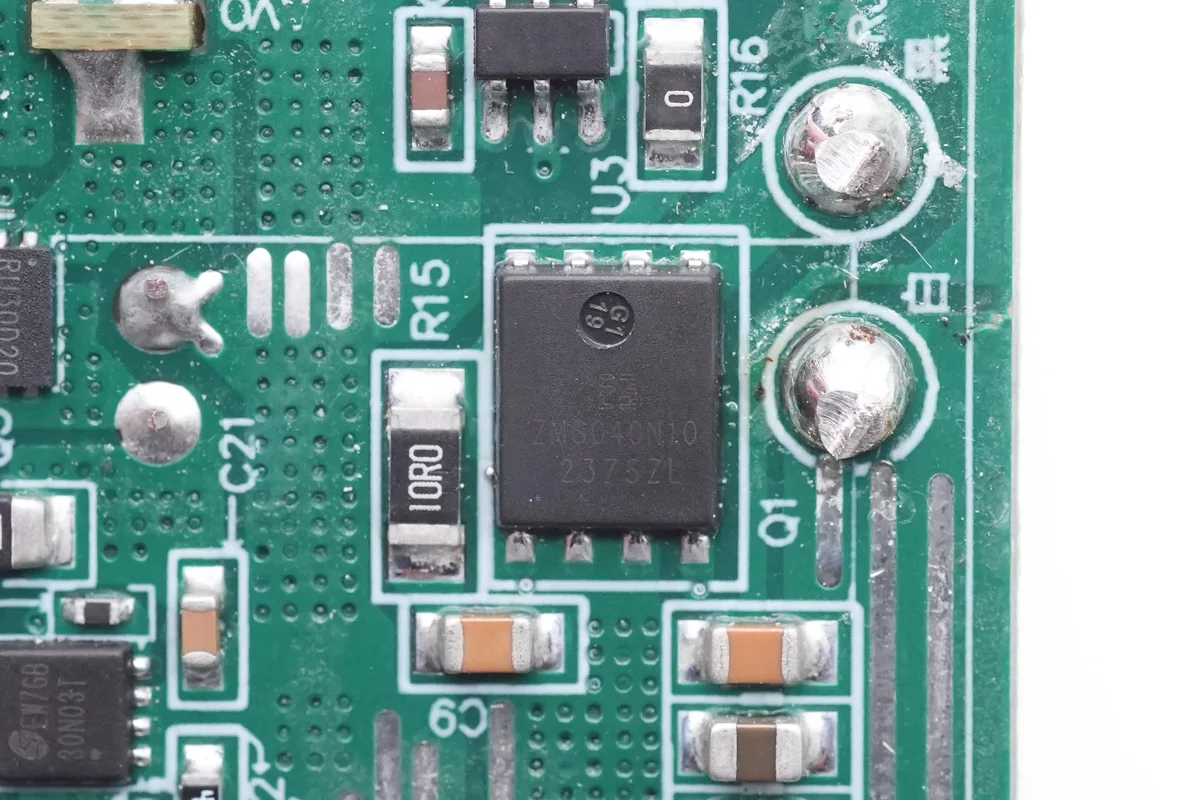

同步整流管來自真茂佳，型號ZMS040N10N，是一顆耐壓100V，導阻4mΩ的NMOS，采用DFN5*6封裝。

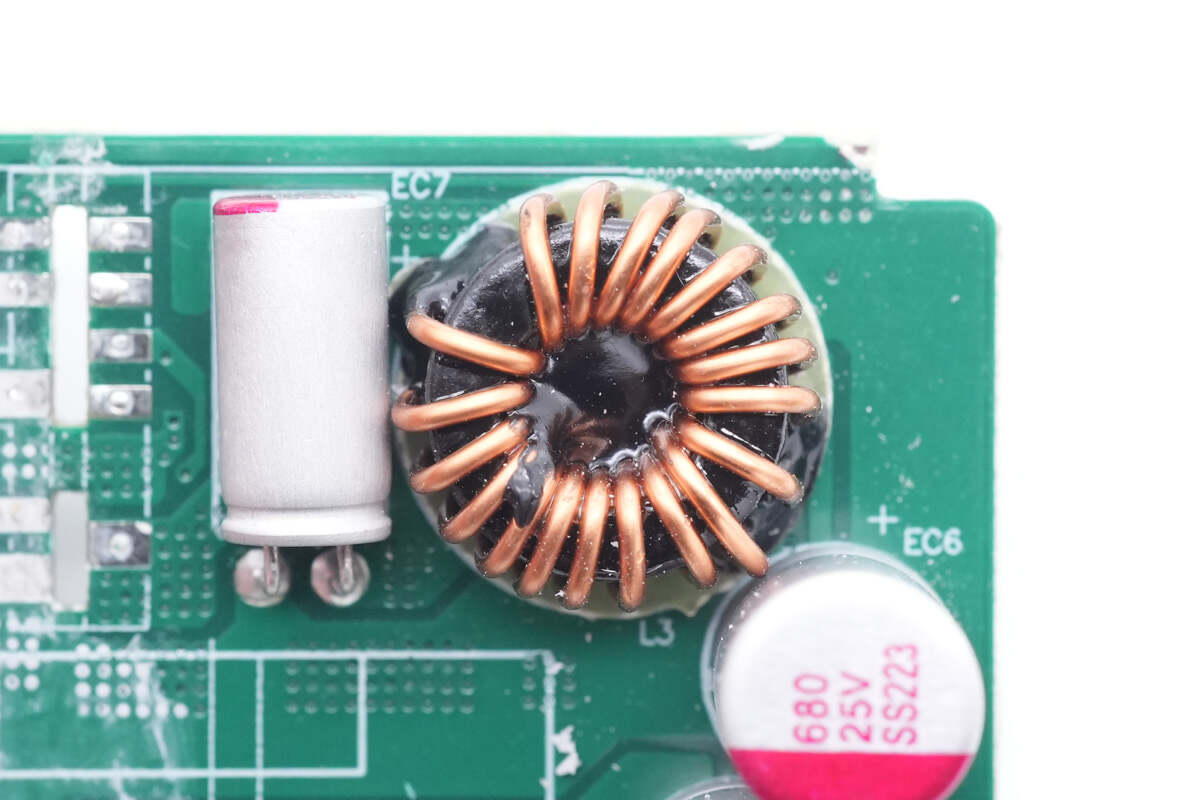

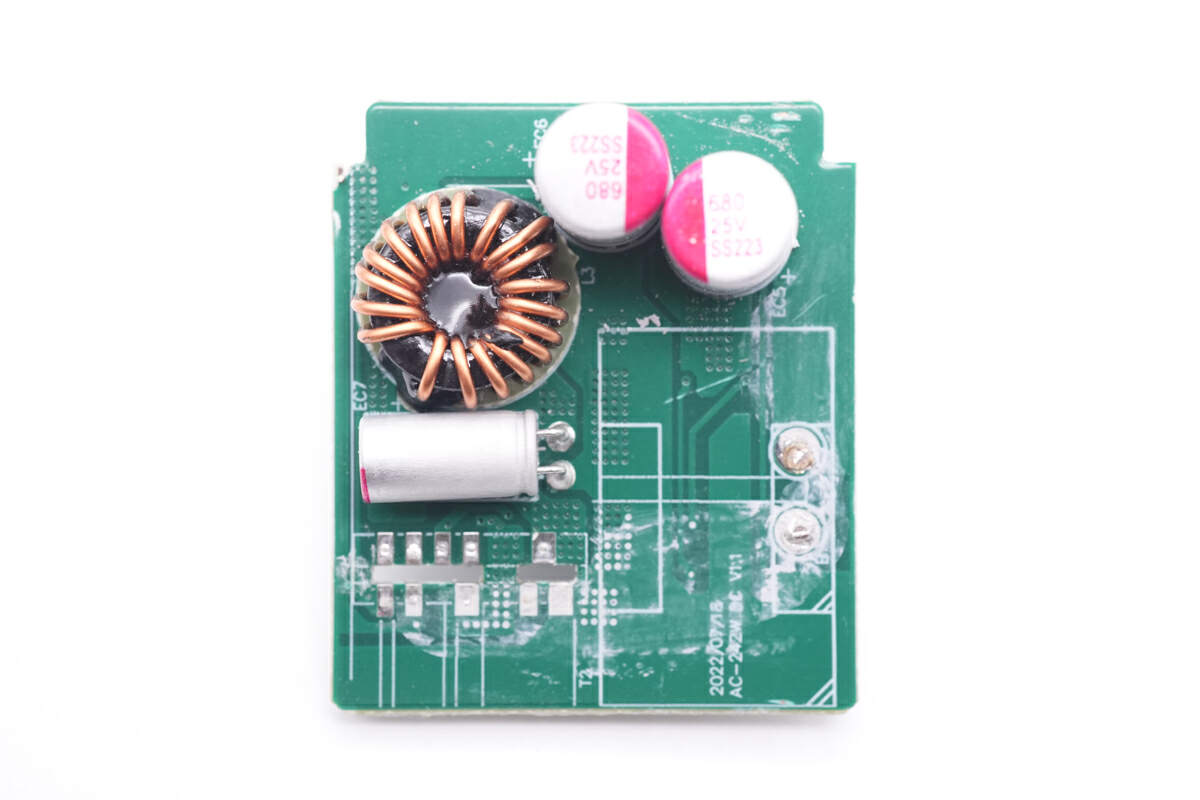

小板正面焊接三顆固態電容和磁環降壓電感。

兩顆固態電容來自揚州升陽電子，規格為680μF 25V。

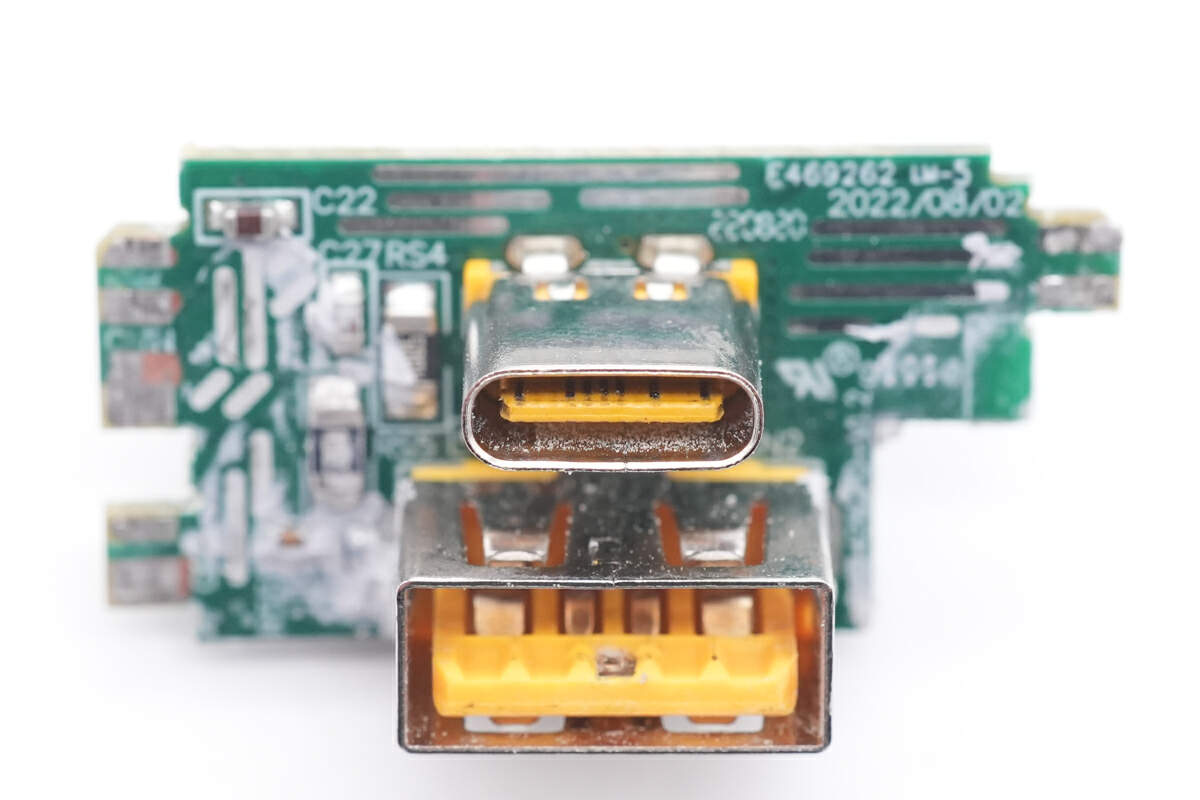

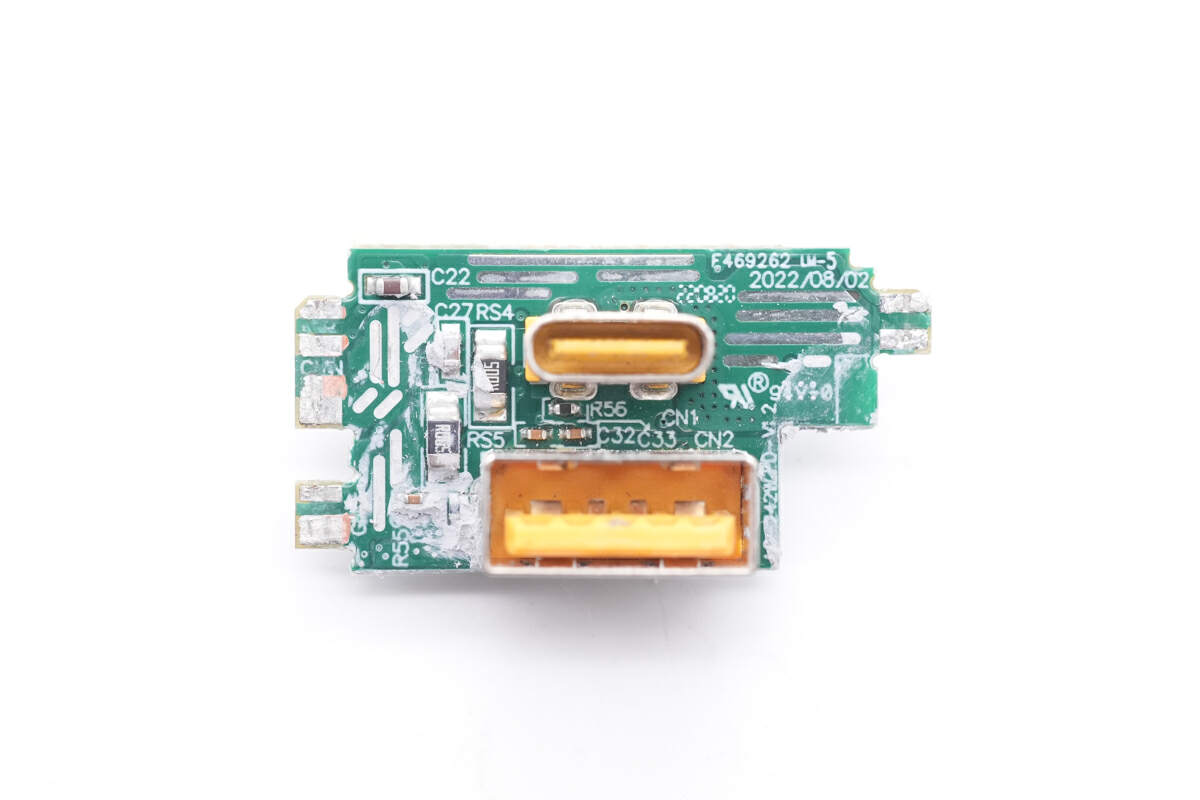

在輸出小板上焊接USB-C和USB-A母座。

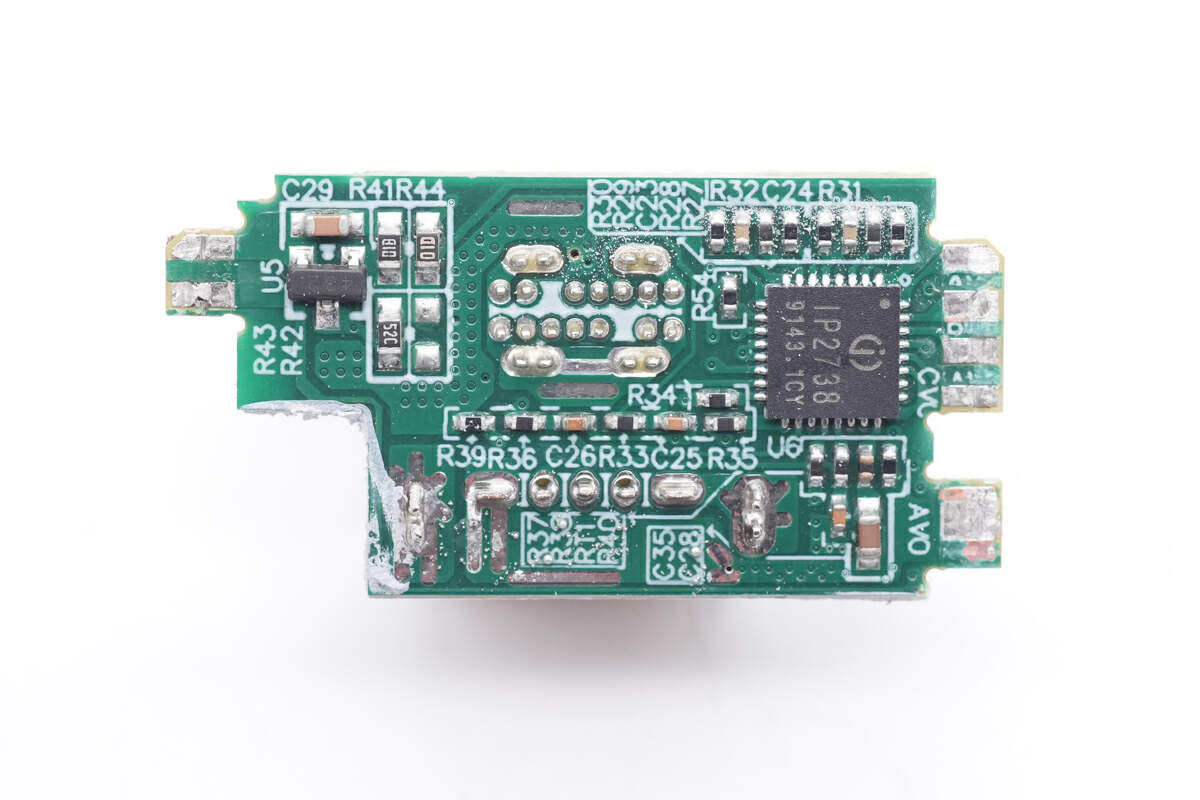

小板背面焊接協議芯片，兩個母座均為過孔焊接固定。

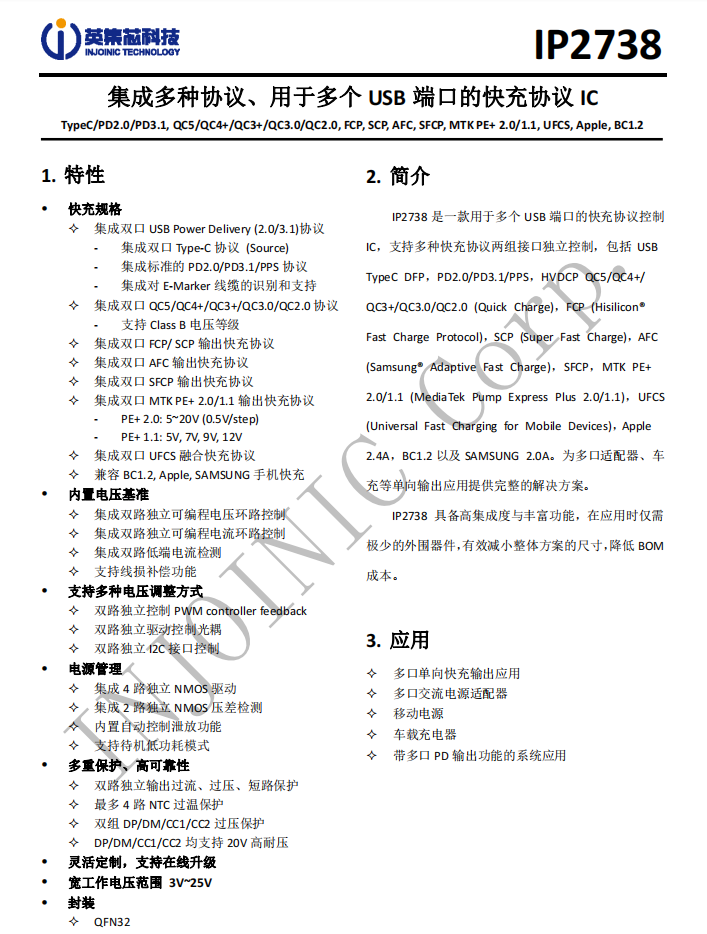

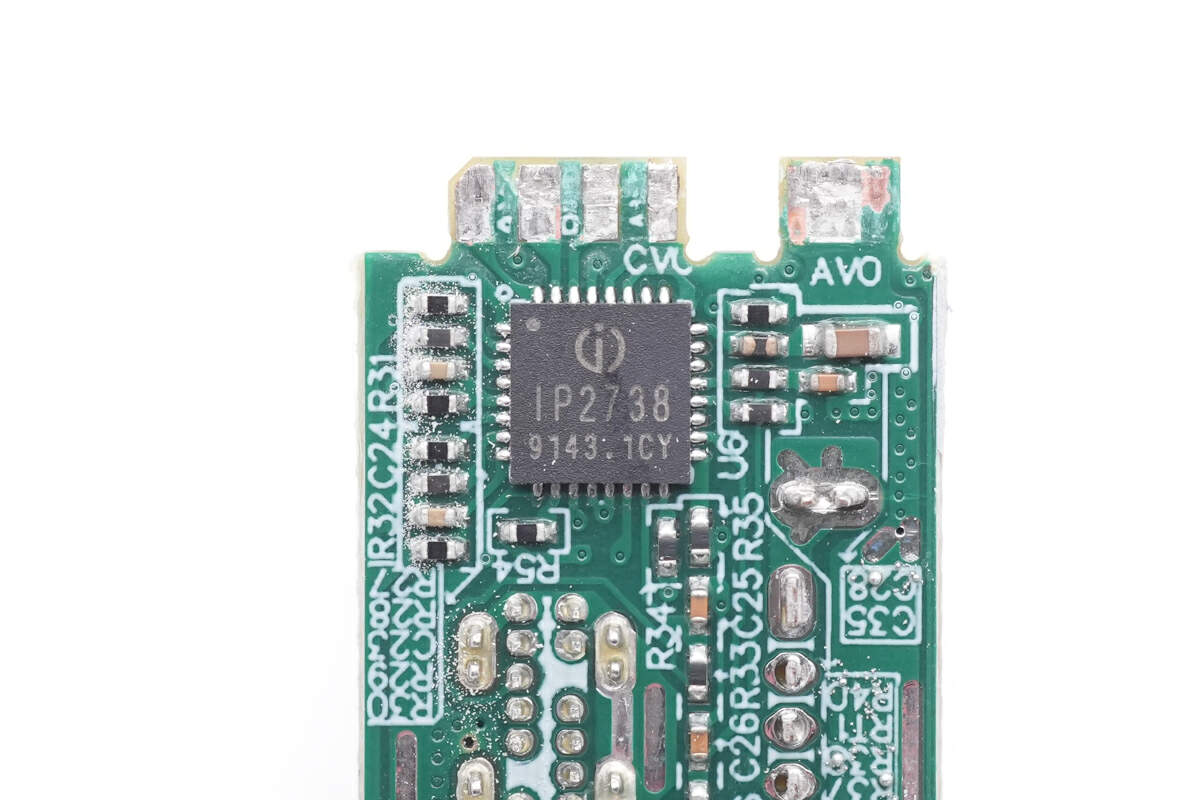

協議芯片采用英集芯IP2738，兩個接口輸出均由其控制。IP2738是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。

英集芯IP2738內置四路獨立的NMOS驅動，可用于多個接口輸出控制，控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制，并且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。

充電頭網了解到，英集芯IP2738此前已被麥多多40W雙USB-C氮化鎵充電器、愛蘭博140W 2C1A氮化鎵充電器、安克65W 2C1A二合一氮化鎵超極充、綠聯140W 2C1A氮化鎵充電器，英集芯的其它系列快充芯片已被小米、華為、三星等大品牌的產品使用，性能質量獲得客戶的高度認可。

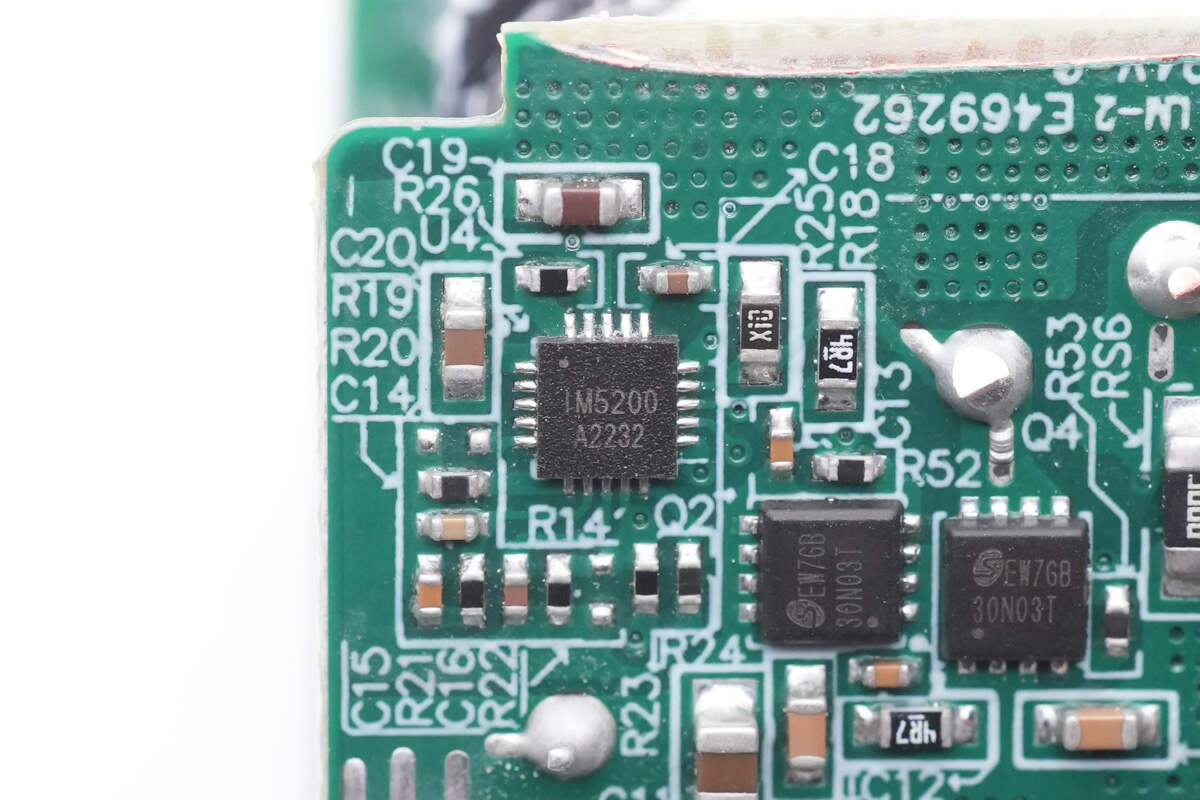

小板背面焊接同步降壓轉換器，來自拓爾微，型號IM5200，是一款同步高效buck控制器，主要用于寬輸入的buck應用。其控制方式為峰值電流控制模式，可在瞬態條件下實現最優性能。輸出電壓支持電阻分壓設置和I2C配置，芯片支持多種保護功能。

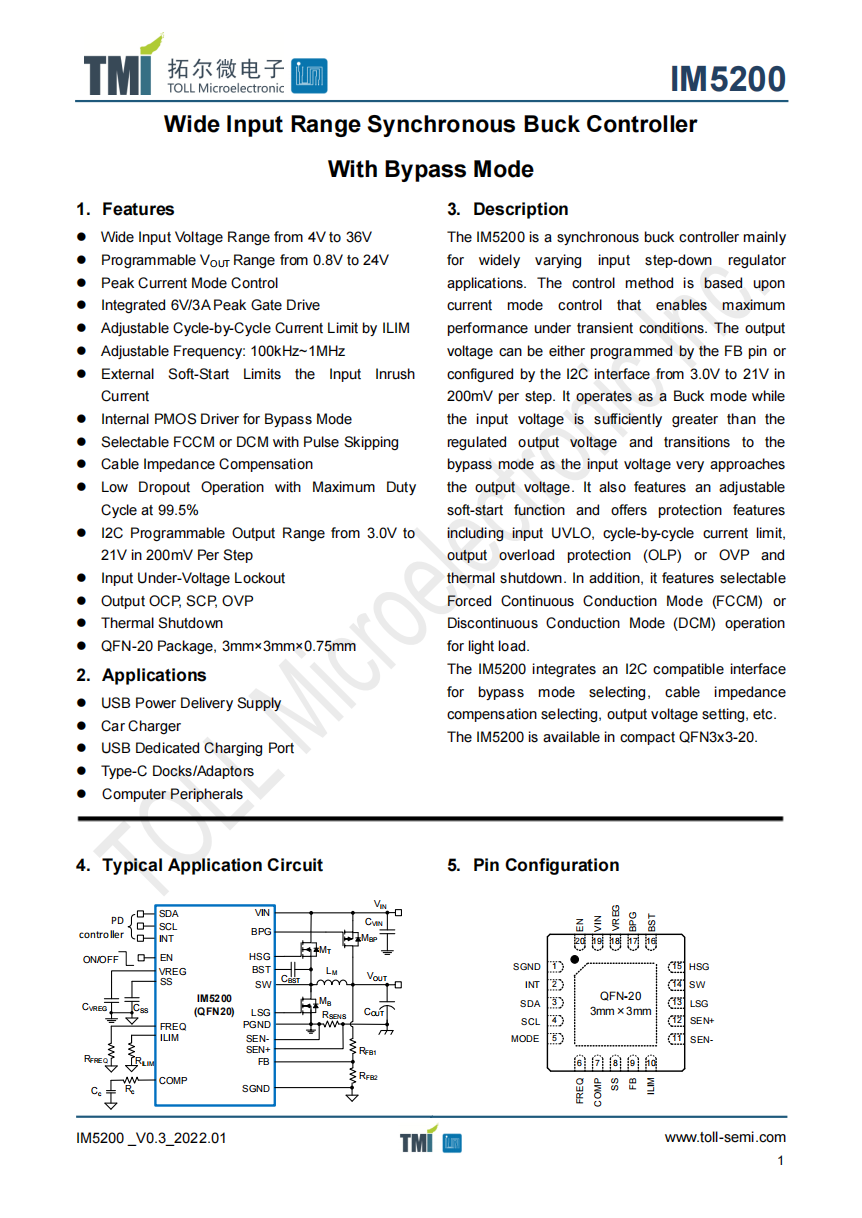

拓爾微 IM5200 詳細資料。

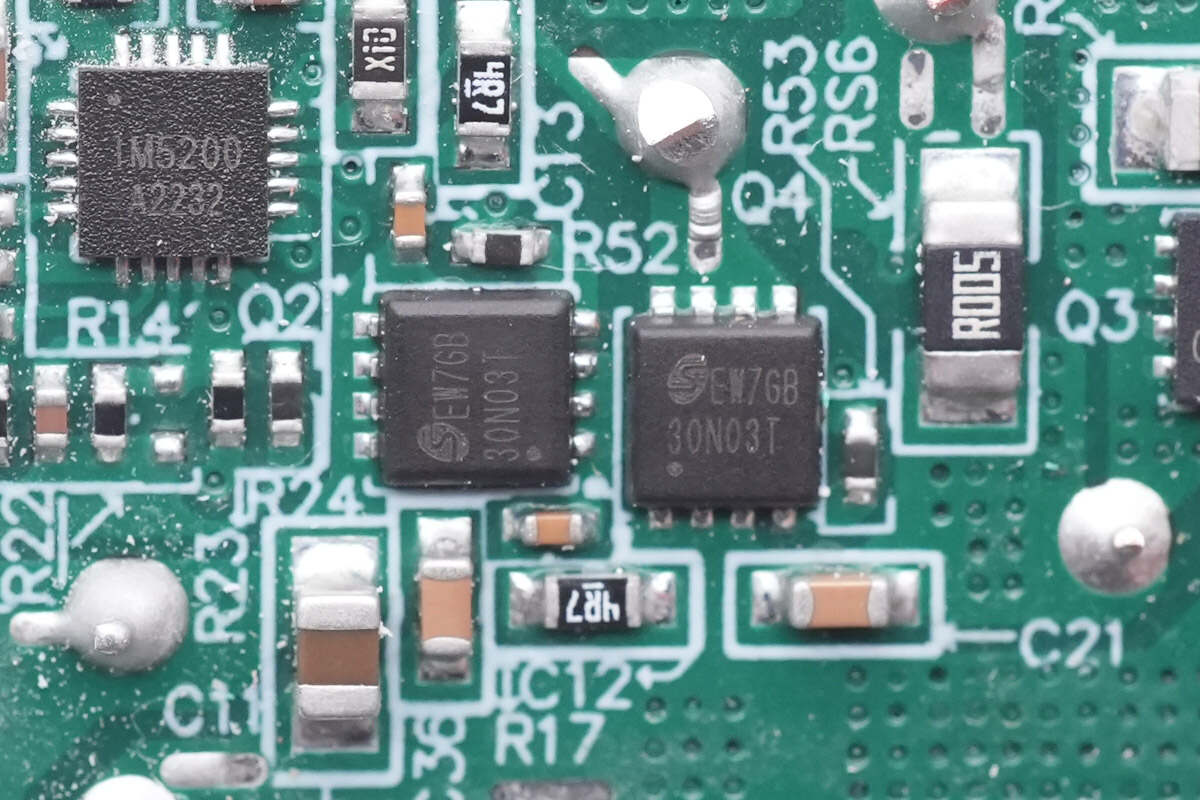

兩顆同步降壓開關管來自美浦森，型號SLN30N03T，是一顆耐壓30V的NMOS，導阻為6mΩ，采用DFN3*3封裝。

降壓電感采用磁環繞制，底部采用電木板絕緣。

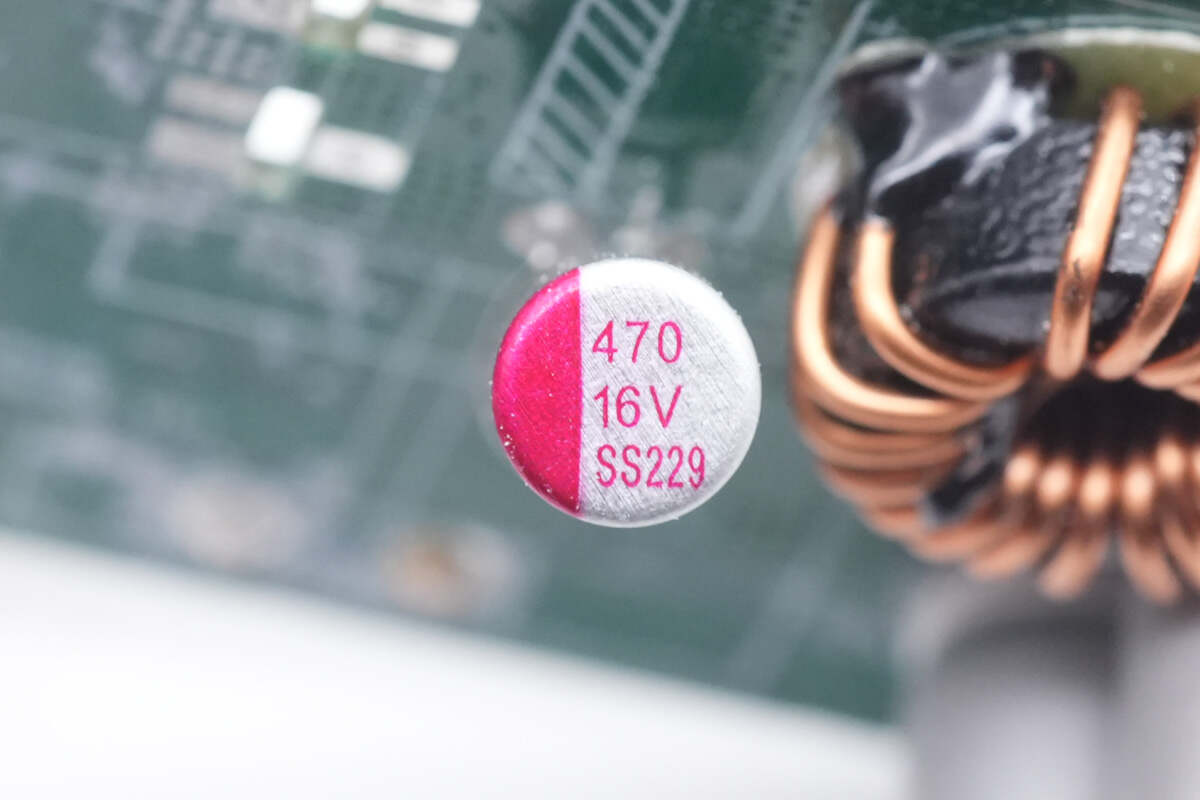

輸出濾波電容來自揚州升陽電子，規格為470μF 16V。

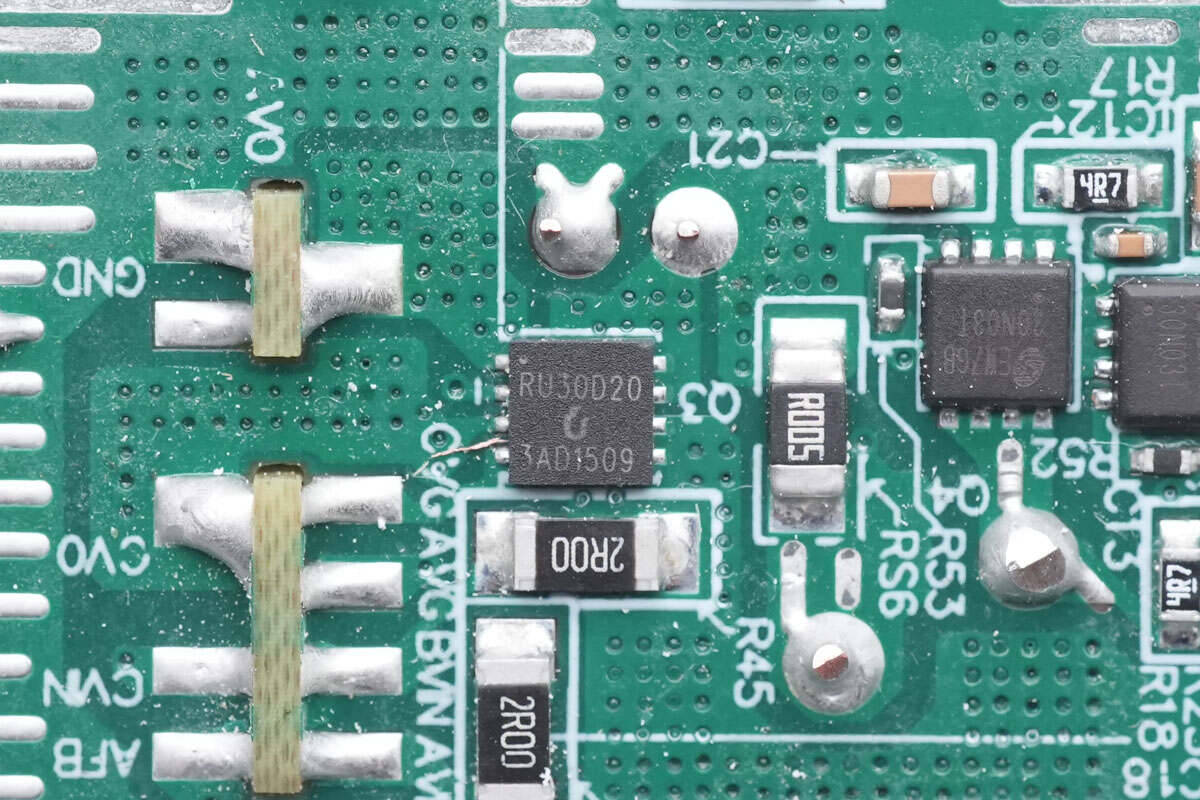

輸出VBUS開關管來自銳駿半導體，型號RU30D20，是一顆雙NMOS，耐壓30V，導阻8.5mΩ，使用PDFN3333封裝。

USB-C母座垂直焊接固定，黃色膠芯不露銅。

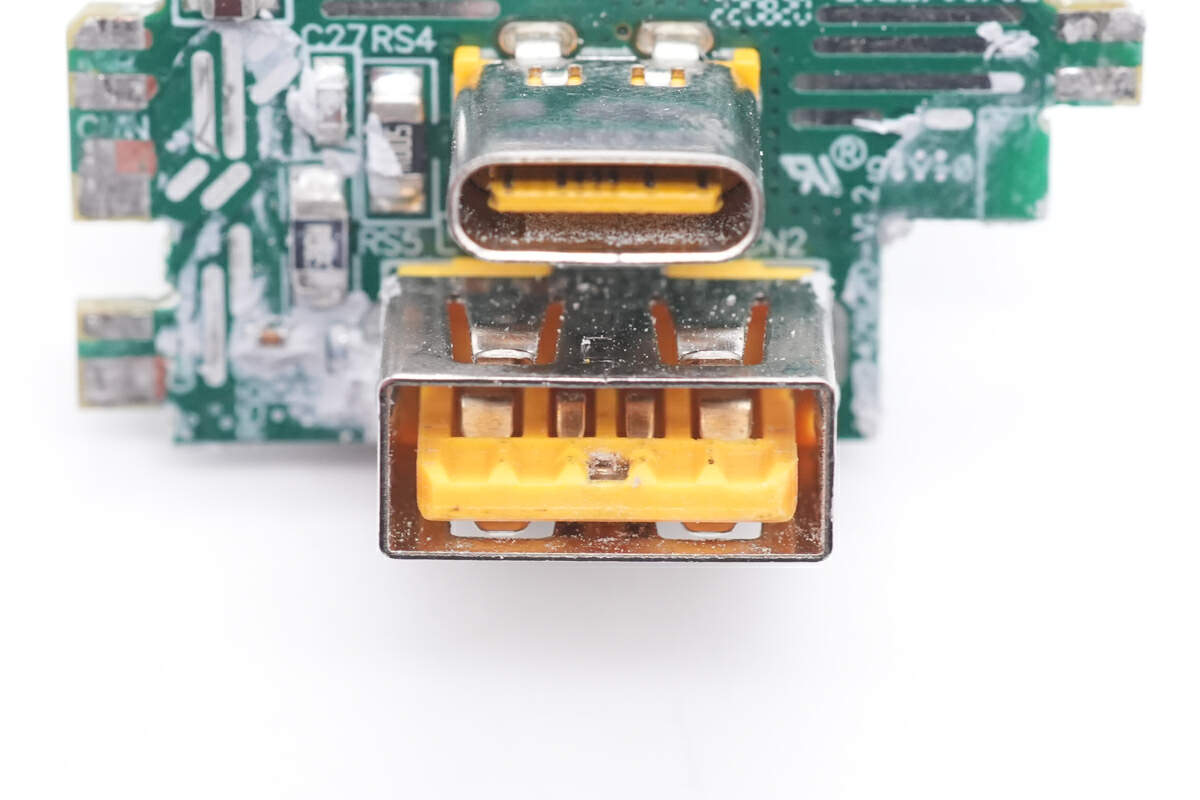

USB-A母座前端帶有特殊觸點，正負極加寬設計。

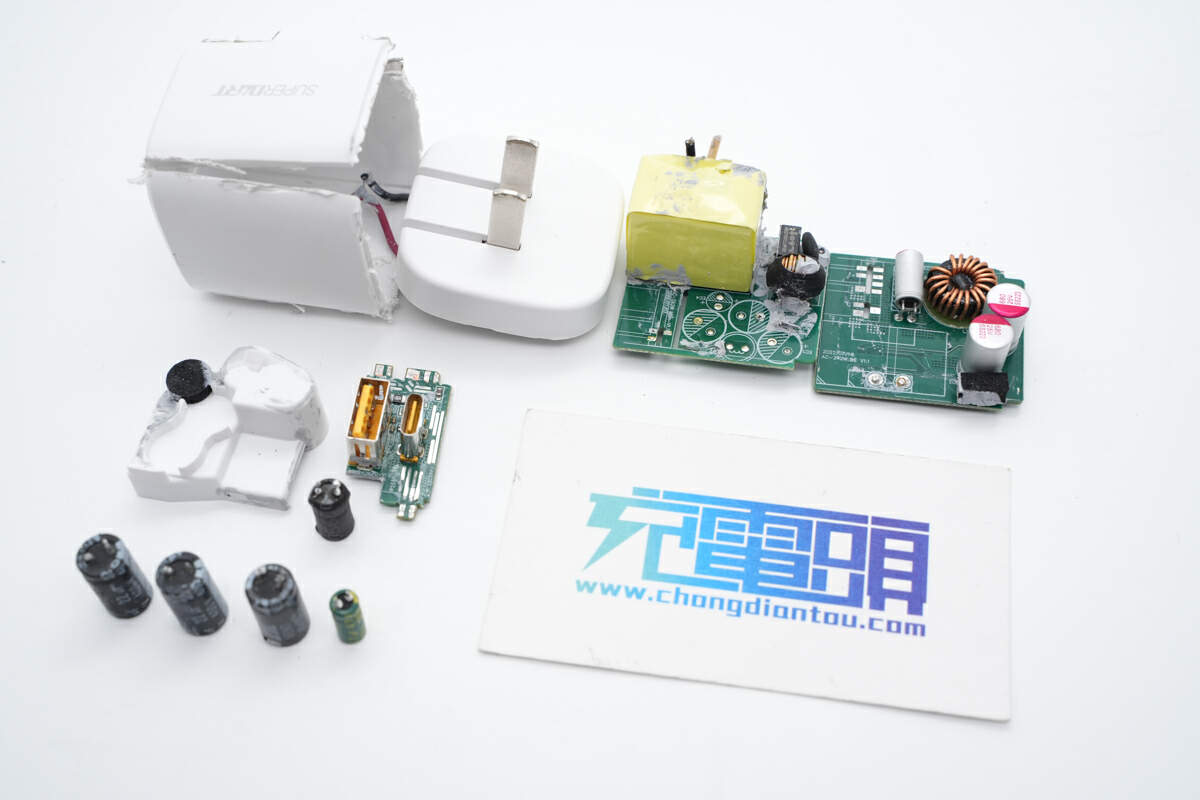

全部拆解一覽，來張全家福。

充電頭網拆解總結

真我推出的這款67W氮化鎵充電器采用白色機身，配合折疊插腳涉及，便攜好用。充電器USB-C口支持67W PD快充和PPS快充，USB-A口支持OPPO私有65W快充，兩個接口均可滿足OPPO手機快充，同時USB-C接口支持對筆記本電腦充電，兼容性還是不錯的。

充電頭網通過拆解了解到，這款充電器內部采用三塊PCB組合焊接，整流橋與氮化鎵開關管分散布置，降低溫升。內部采用茂睿芯MK2697氮化鎵主控芯片搭配英諾賽科INN650DA260A氮化鎵開關管，輸出采用英集芯IP2738雙口協議芯片搭配拓爾微IM5200同步降壓控制器，實現雙口快充。
