最近充電頭網拿到了聯想旗下子品牌thinkplus推出的一款100W氮化鎵多口充電器，產品由電子設計和制造領域國家高新技術企業鵬元晟高科技股份有限公司制造，延續了系列經典外觀語言設計，高級感十足。
充電器配置2A2C四個快充USB接口，分別支持100W和30W輸出，更契合現在的多設備黨使用需求。產品不僅性能表現不錯，兩類接口還都支持功率盲插，日常使用也方便。下面充電頭網就對這款充電器進行詳細拆解，一起來看看產品的實際做工用料。

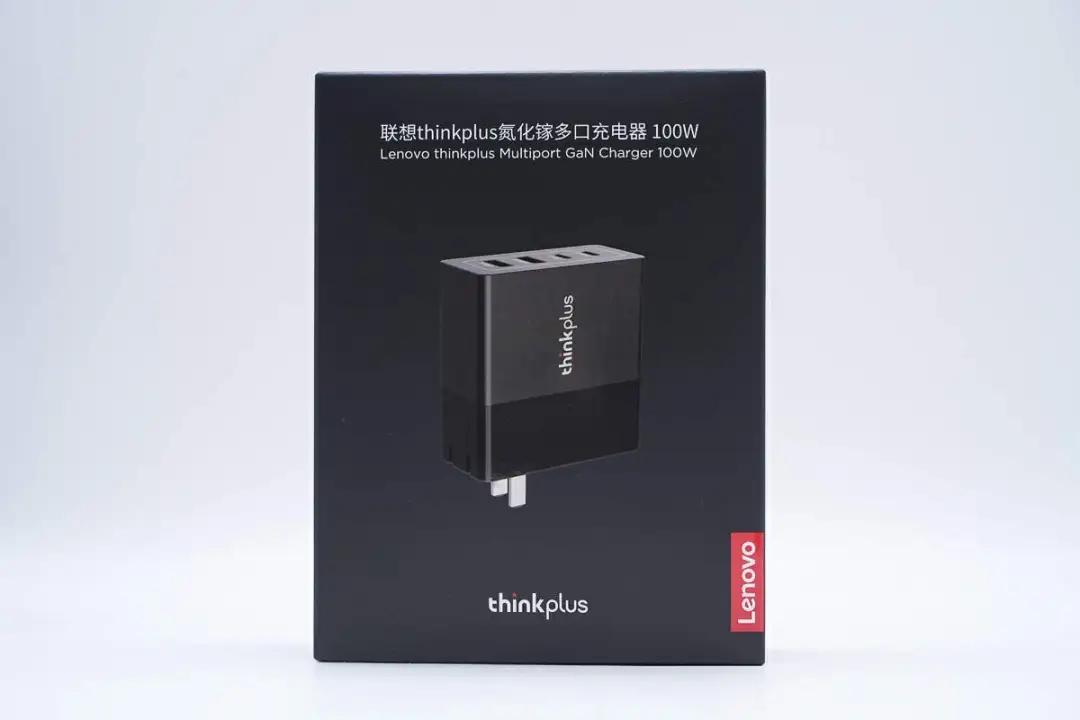

包裝盒正面印有Lenovo、thinkplus品牌，產品名稱和充電器外觀圖。

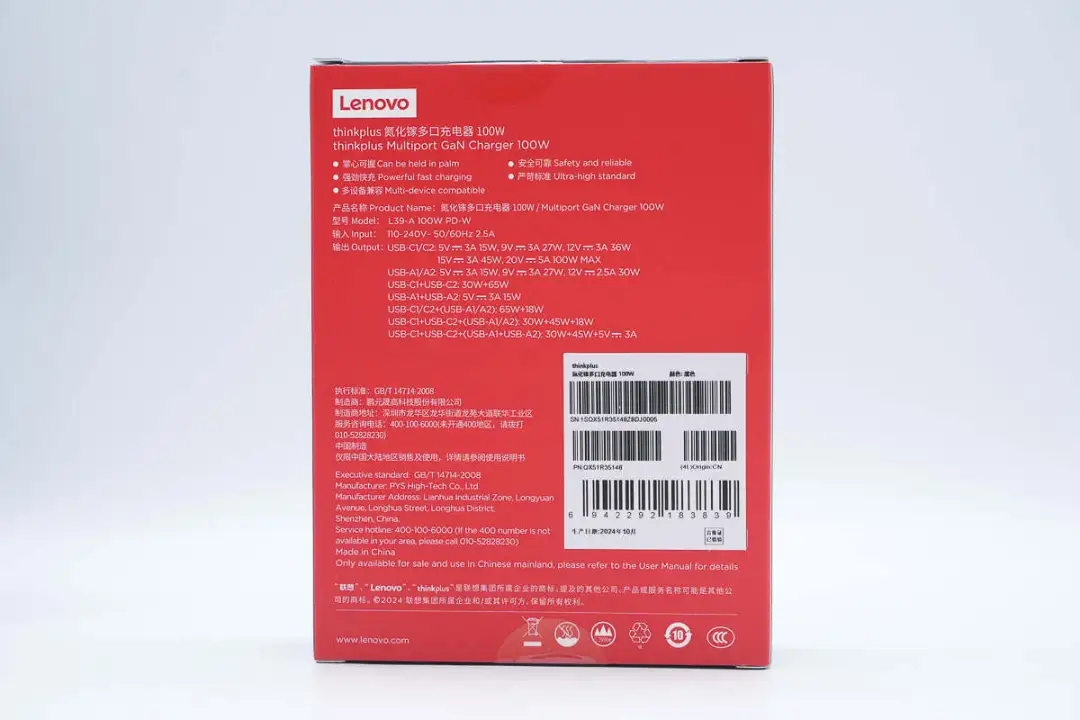

底部印有產品賣點、規格參數以及商家信息。

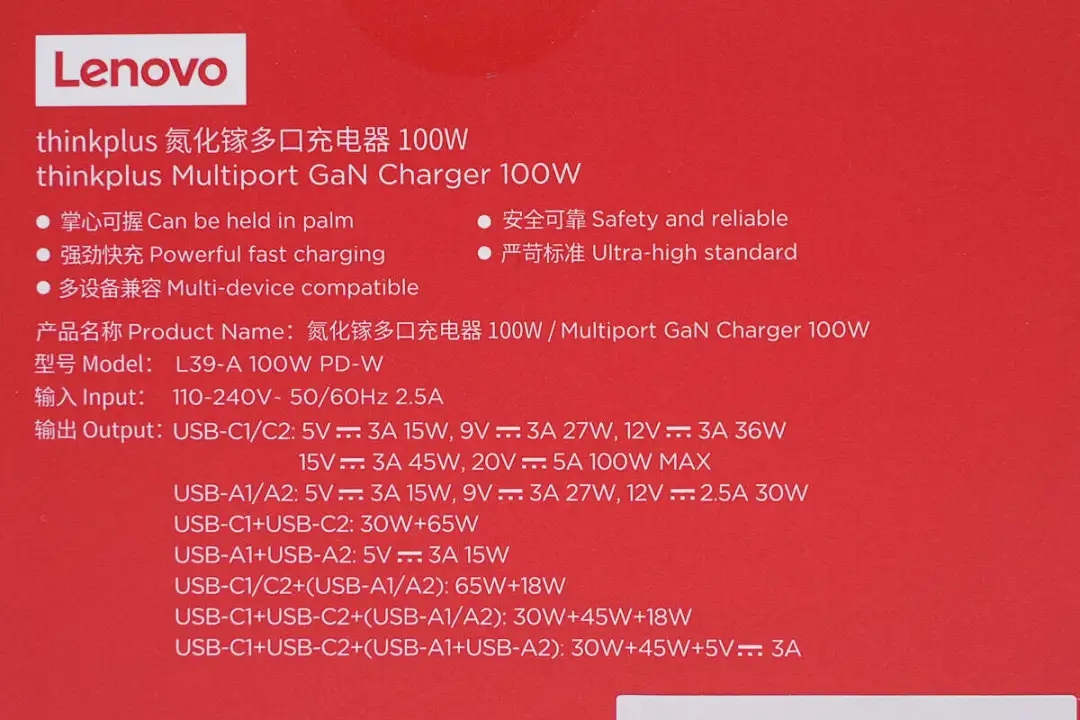

包裝盒上充電器參數特寫，下面到產品實物環節再詳細介紹。
包裝內含充電器、數據線以及使用說明書。

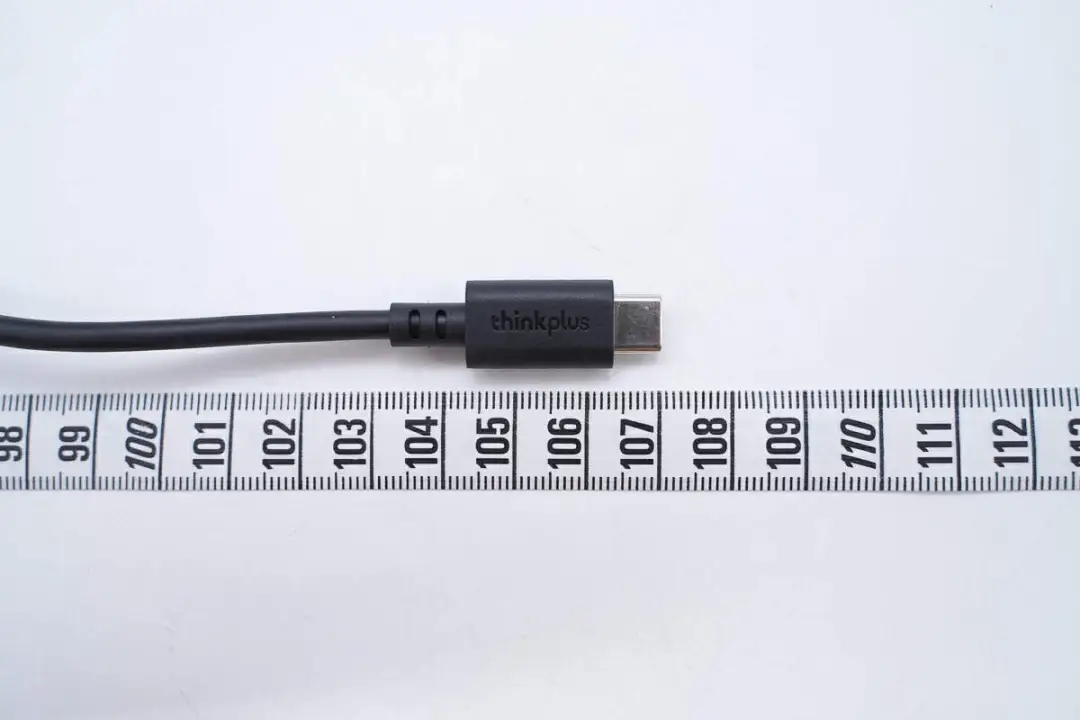

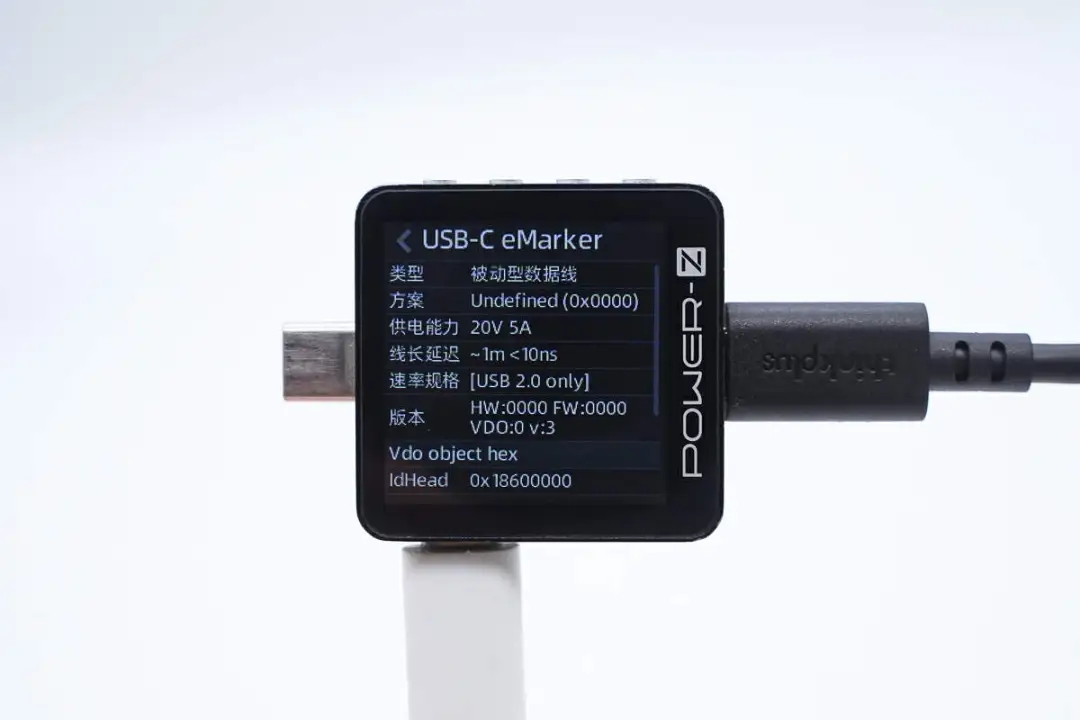

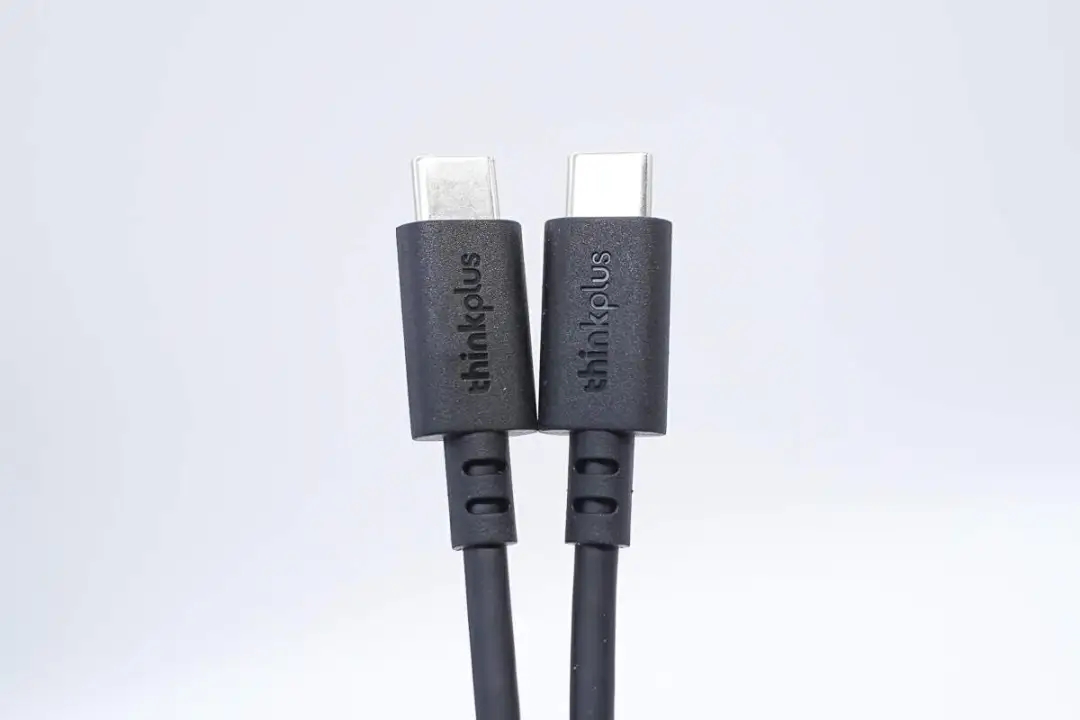

附帶數據線為USB-C to USB-C線，線頭外殼磨砂方便插拔，此外設計有thinkplus品牌。

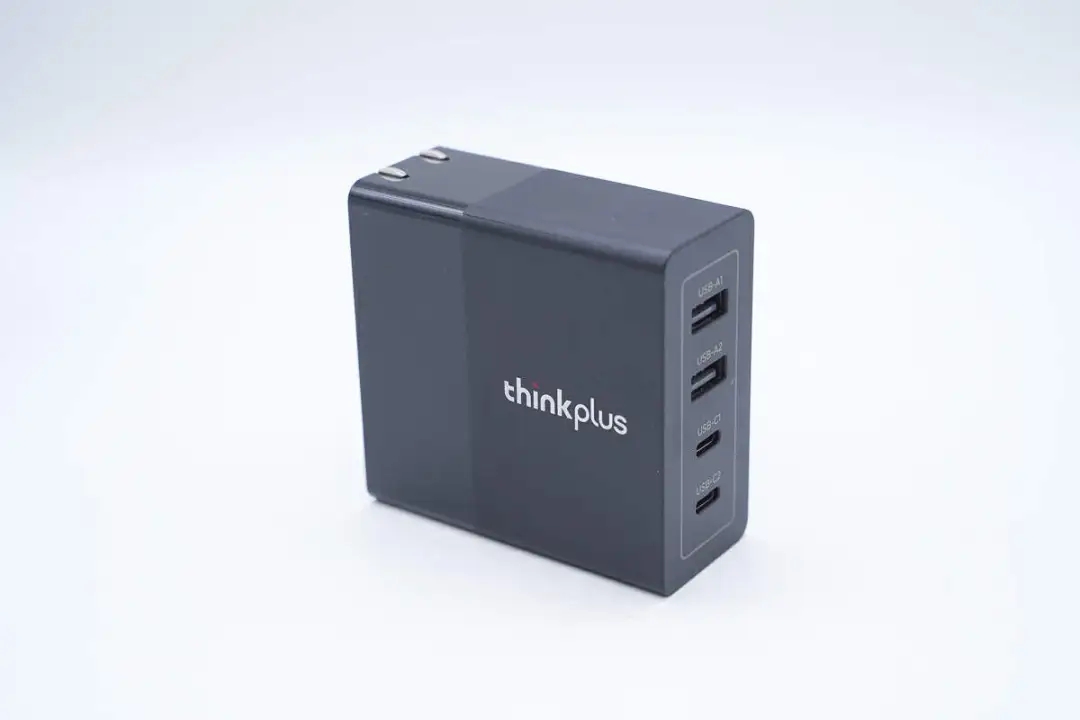

充電器延續系列經典設計語言，機身表面亮面磨砂撞色處理，既增加了設計感，同時上半部分機身也能有效抗指紋。

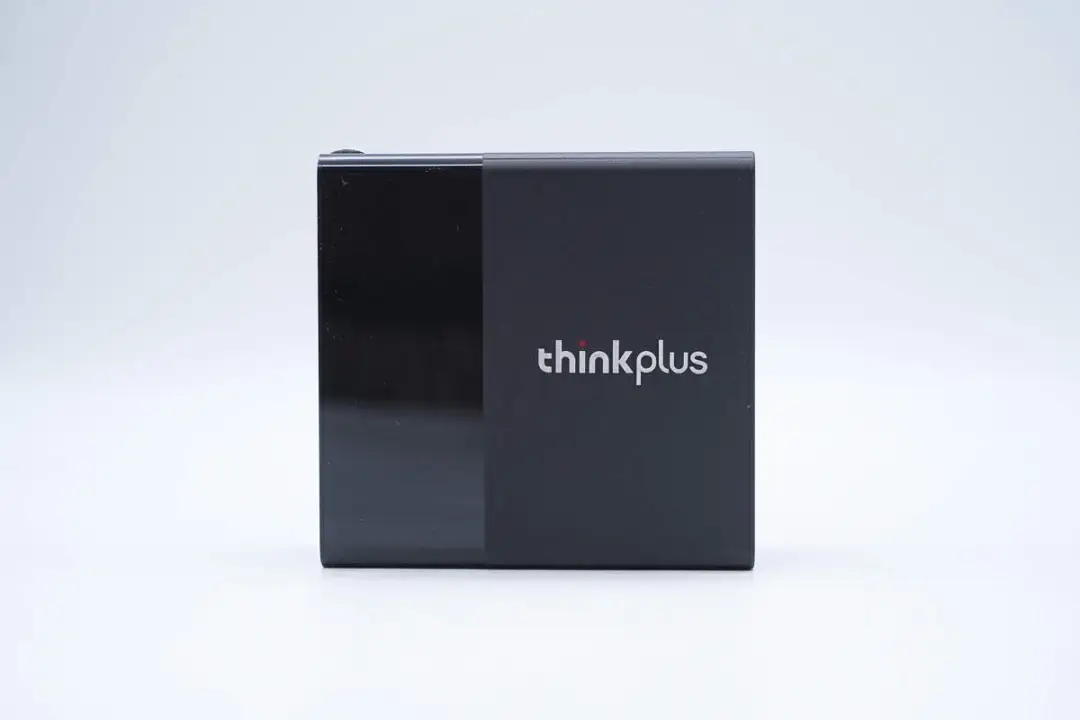

機身正面磨砂區域設計有thinkplus品牌。

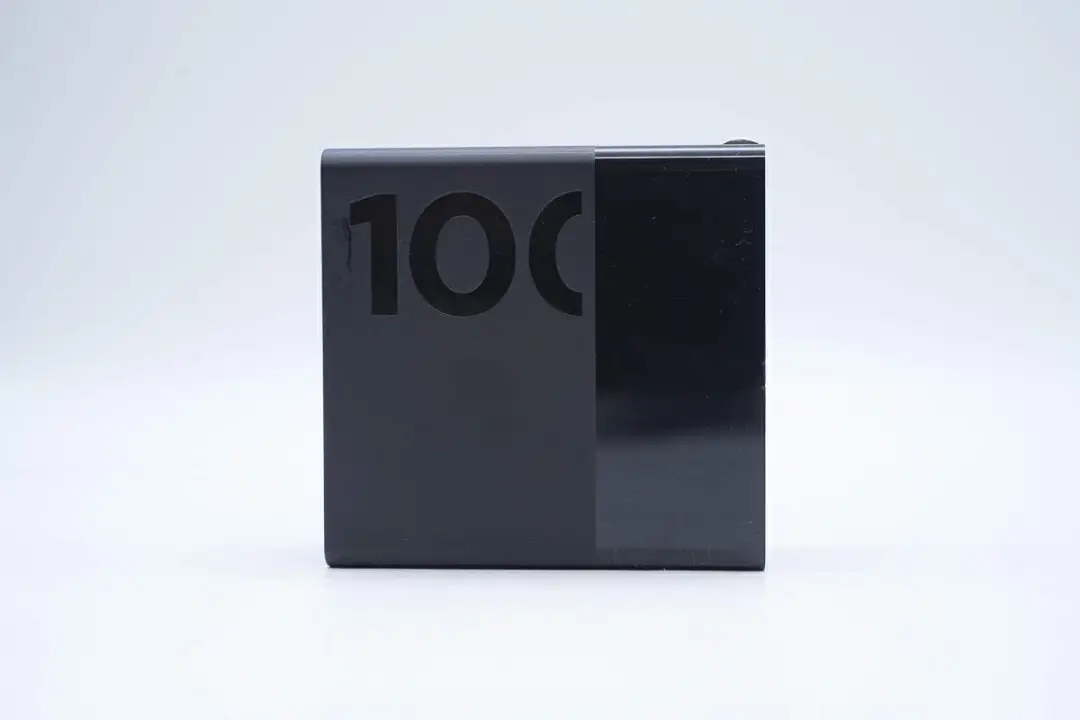

另一面設計100字樣，直觀表明充電器最大輸出功率。

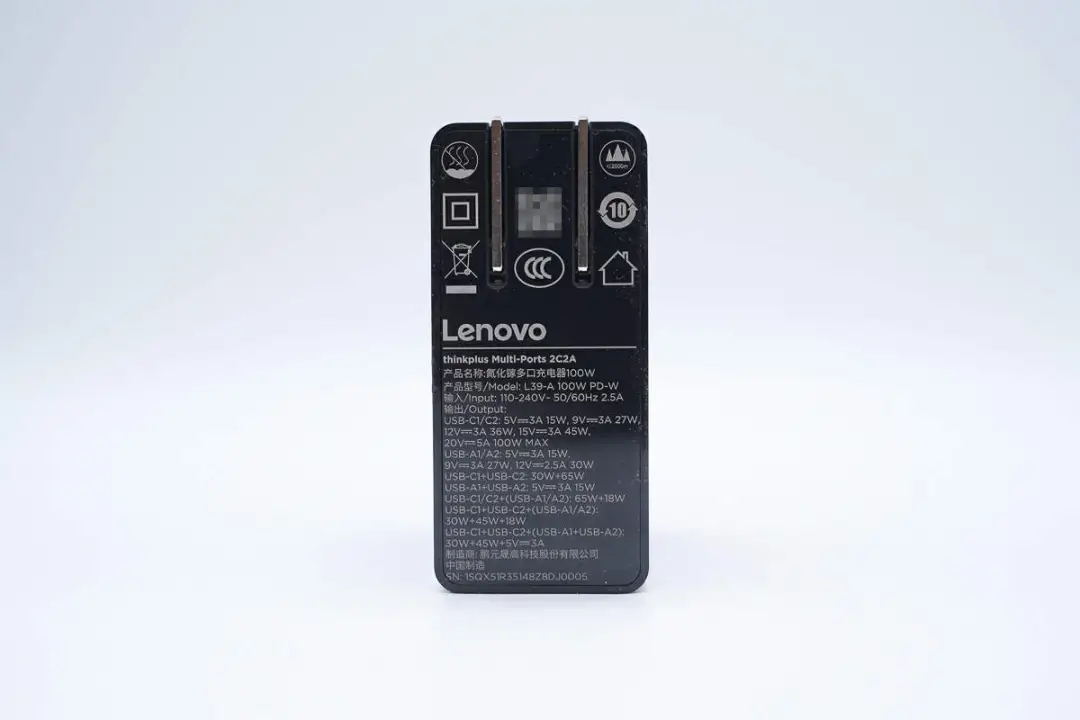

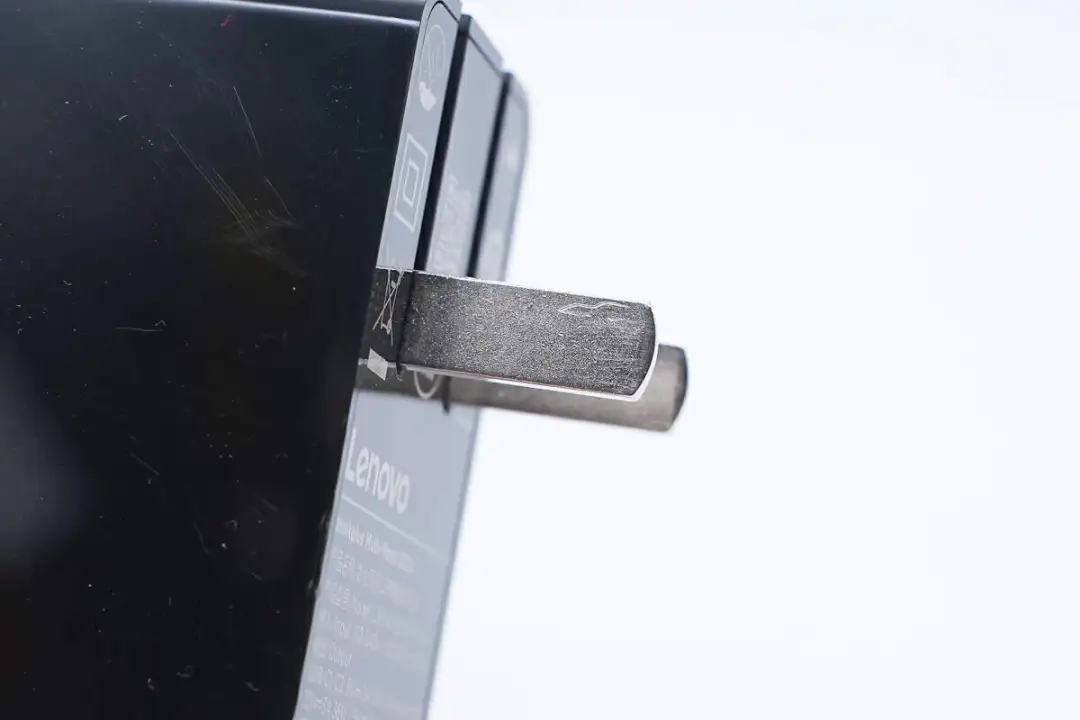

輸入端外殼高光亮面設計，并印有充電器詳細參數信息。

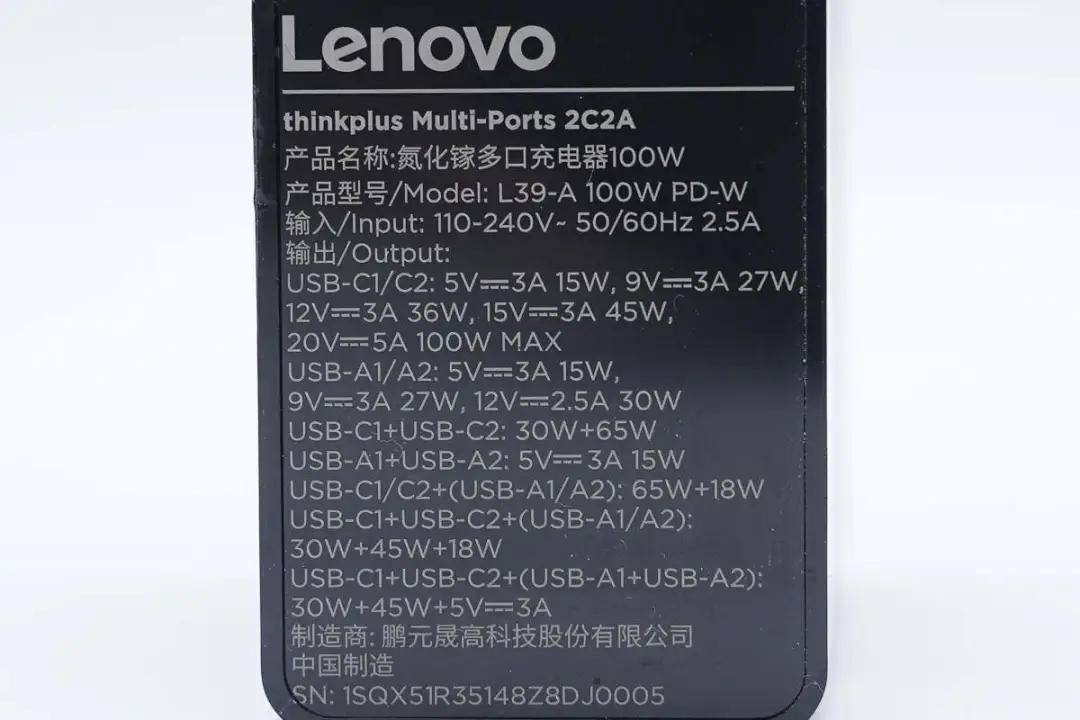

充電器參數特寫
型號：L39A 100W PD-W
輸入：110-240V~50/60Hz 2.5A
輸出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A（100W Max）
USB-A1/A2：5V3A、9V3A、12V2.5A 30W
USB-C1+USB-C2：30W+65W
USB-A1+USB-A2：5V3A 15W
USB-C1/C2+（USB-A1/A2）：65W+18W
USB-C1+USB-C2+（USB-A1/A2）：30W+45W+18W
USB-C2+USB-A：12W+12W（24W Max）
USB-C1+USB-C2+（USB-A1+USB-A2）：30W+45W+5V3A
制造商：鵬元晟高科技股份有限公司
充電器通過了CCC認證和VI級能效認證。
鵬元晟高科技股份有限公司創立于2000年，電子設計和制造領域國家高新技術企業， 是一家全球領先的一站式電子設計和制造EMS綜合服務商；致力于為全球電子企業提供卓越產品和優質服務，為電子企業提供以自動化、智能化、平臺化為基礎的科技服務綜合解決方案。
另一端配置2A2C三個USB接口，接口旁印有對應標識方便使用。

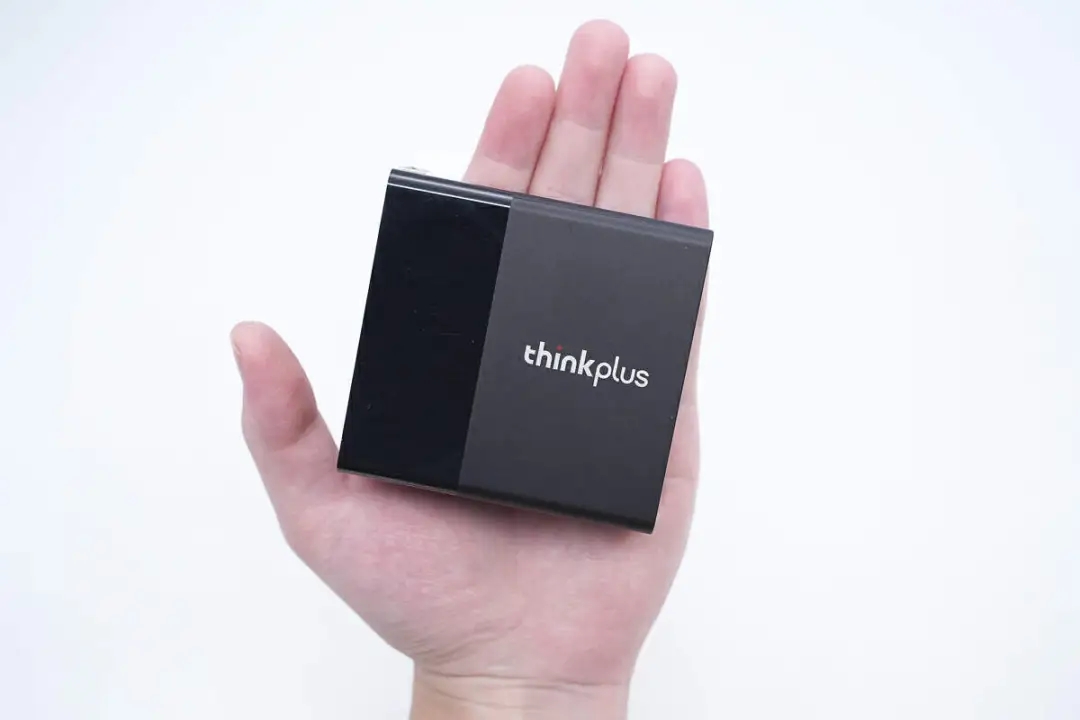

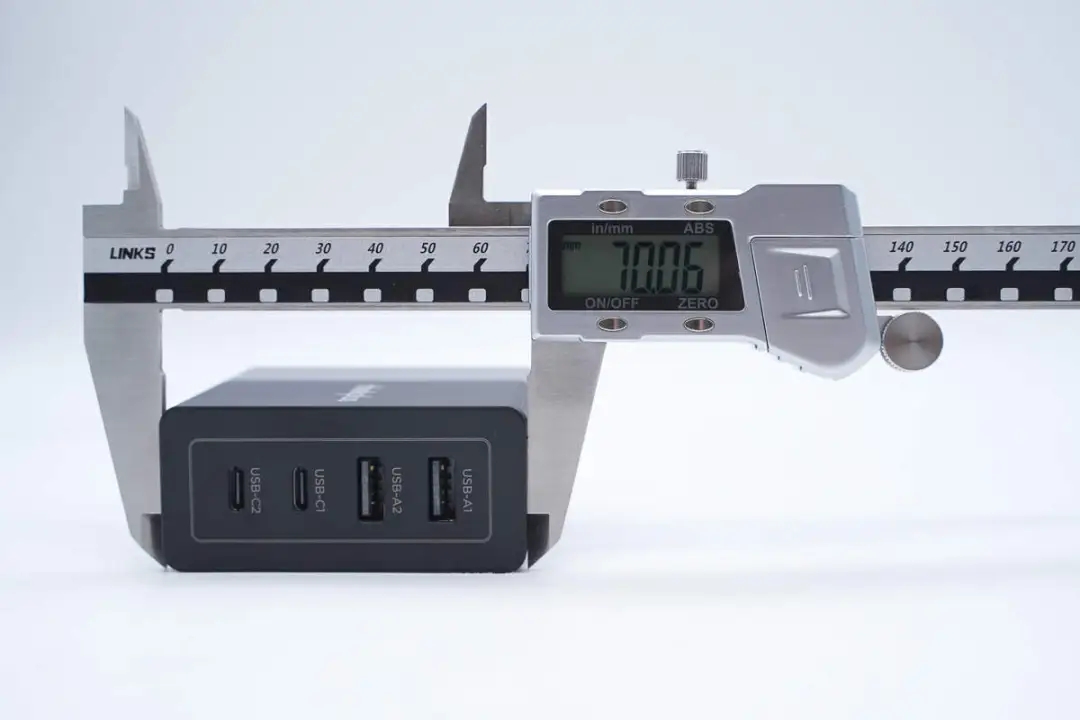

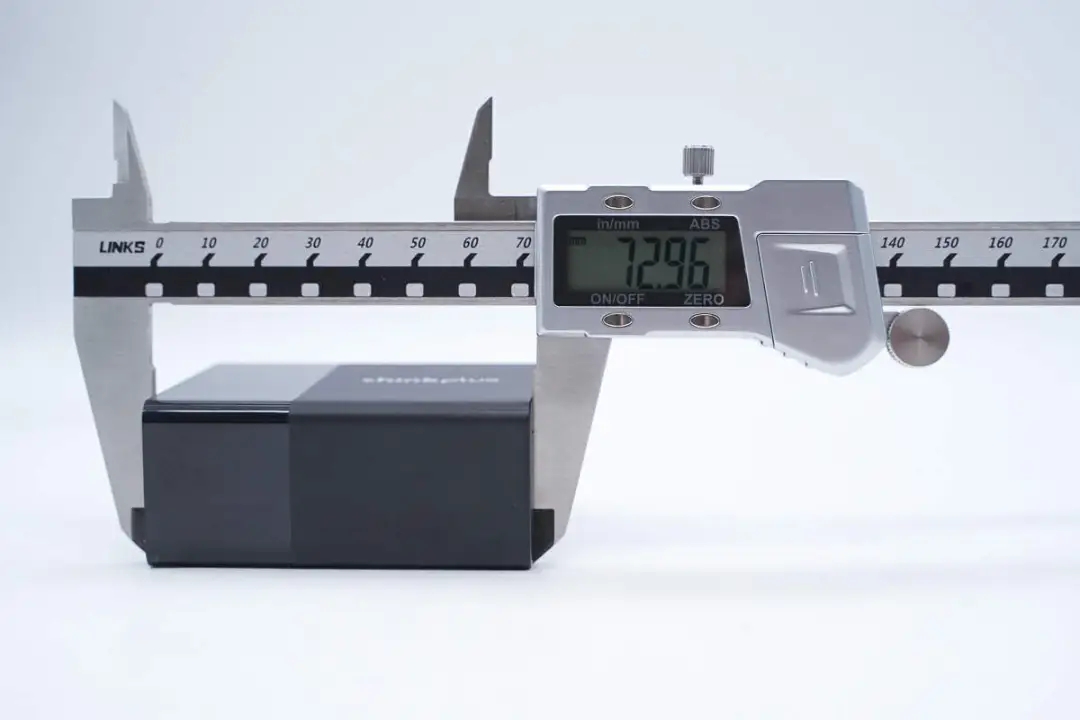

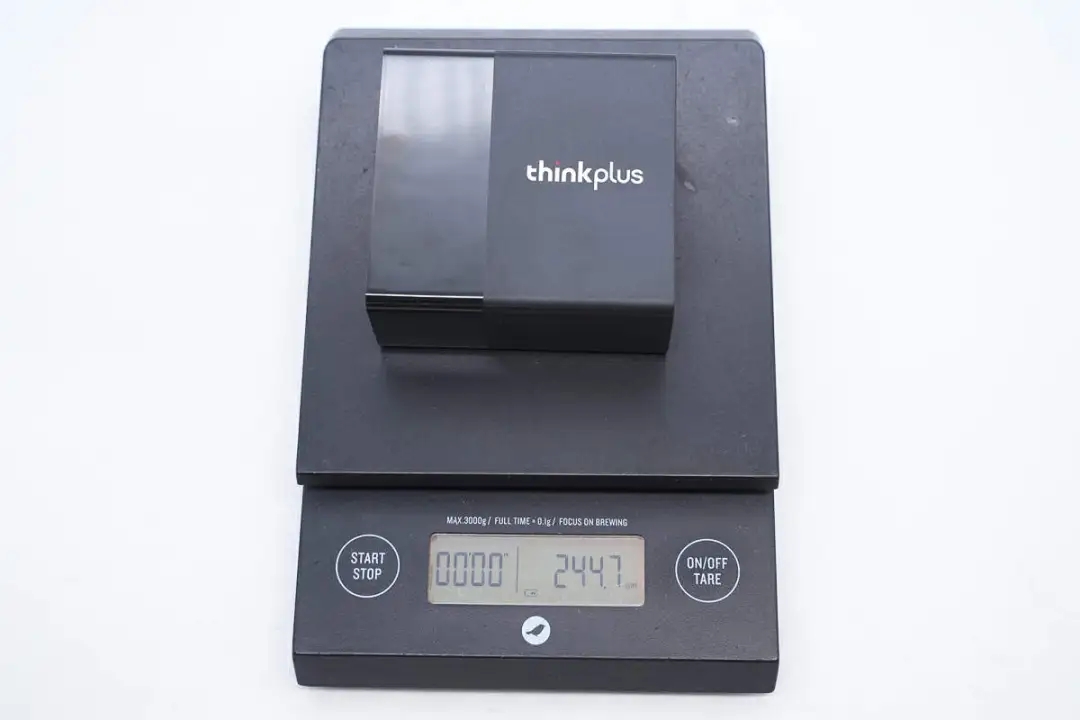

和蘋果96W充電器放在一起對比，聯想這款的體積要更小一些。

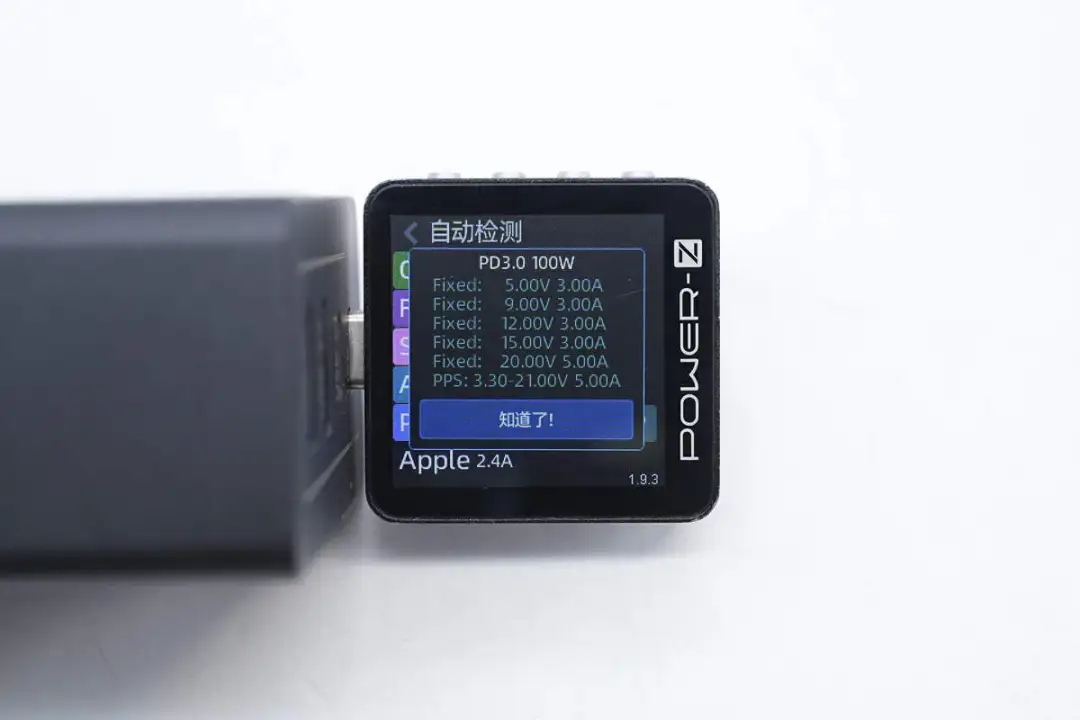

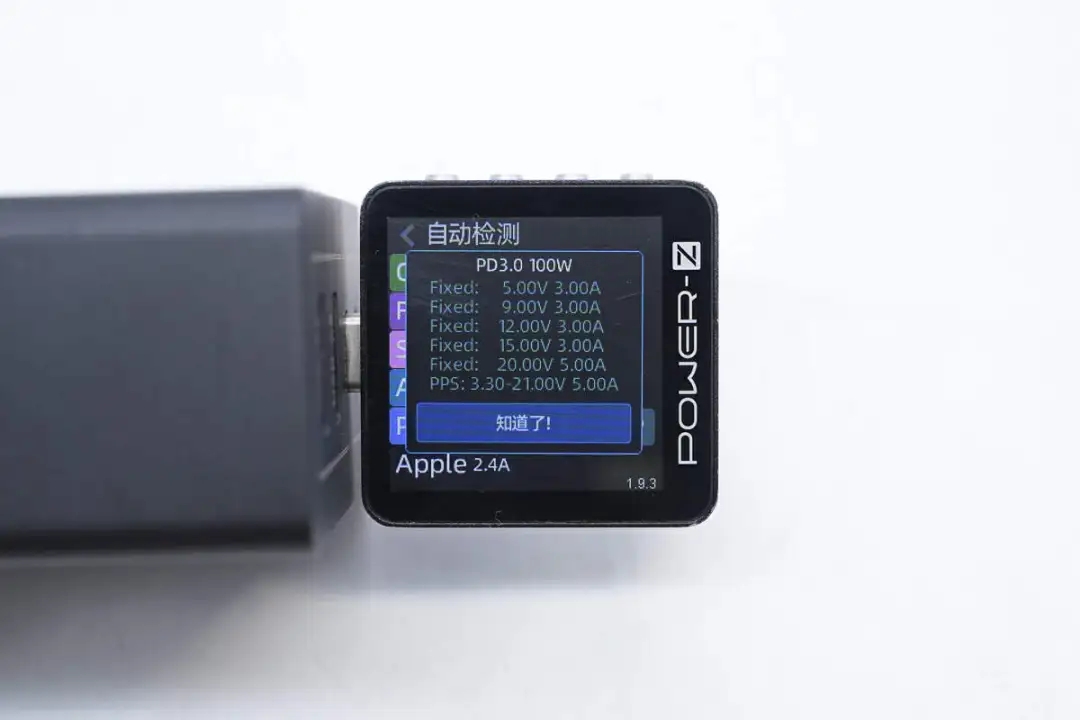

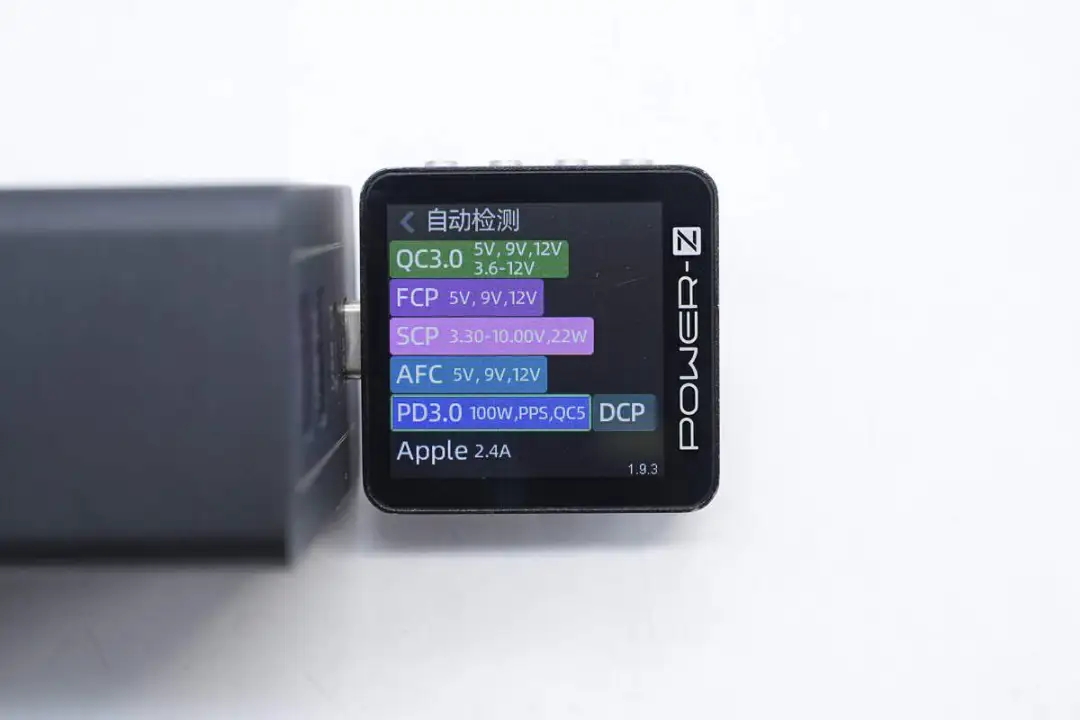

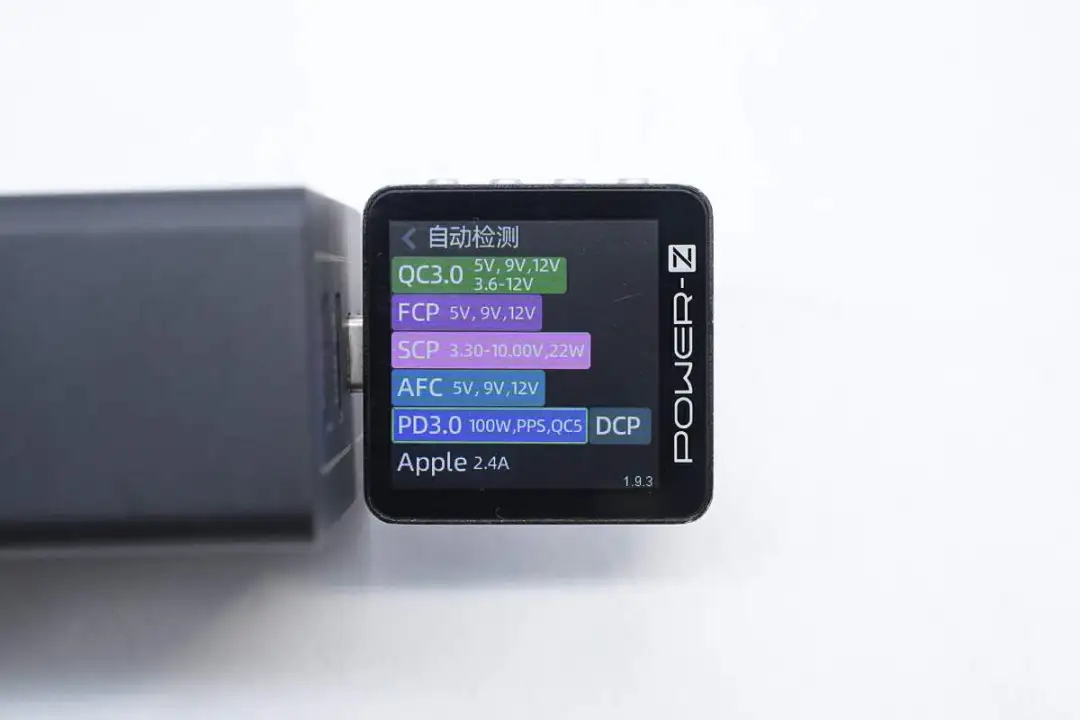

PDO報文顯示USB-C1口具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及3.3-21V5A一組PPS電壓檔位。
測得USB-C2口兼容協議和USB-C1口的相同。
此外PDO報文也一樣，兩個USB-C口單口輸出性能一樣，支持功率盲插。

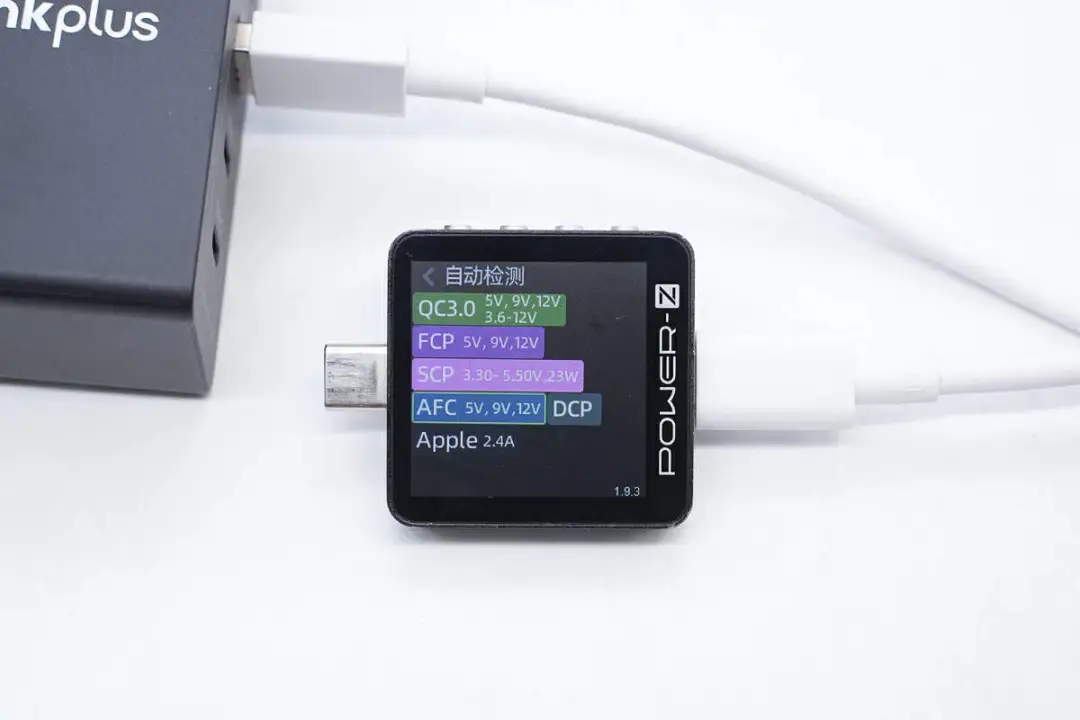

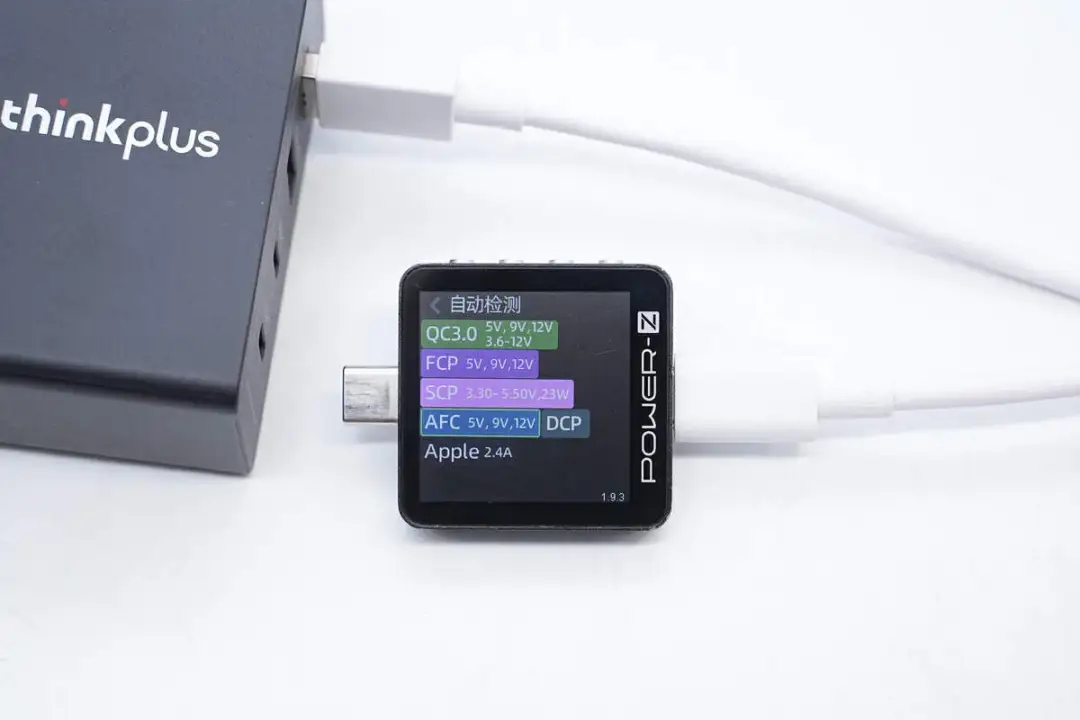

測得USB-A1口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充電協議。
測得USB-A2口兼容協議和USB-A1口的一樣。

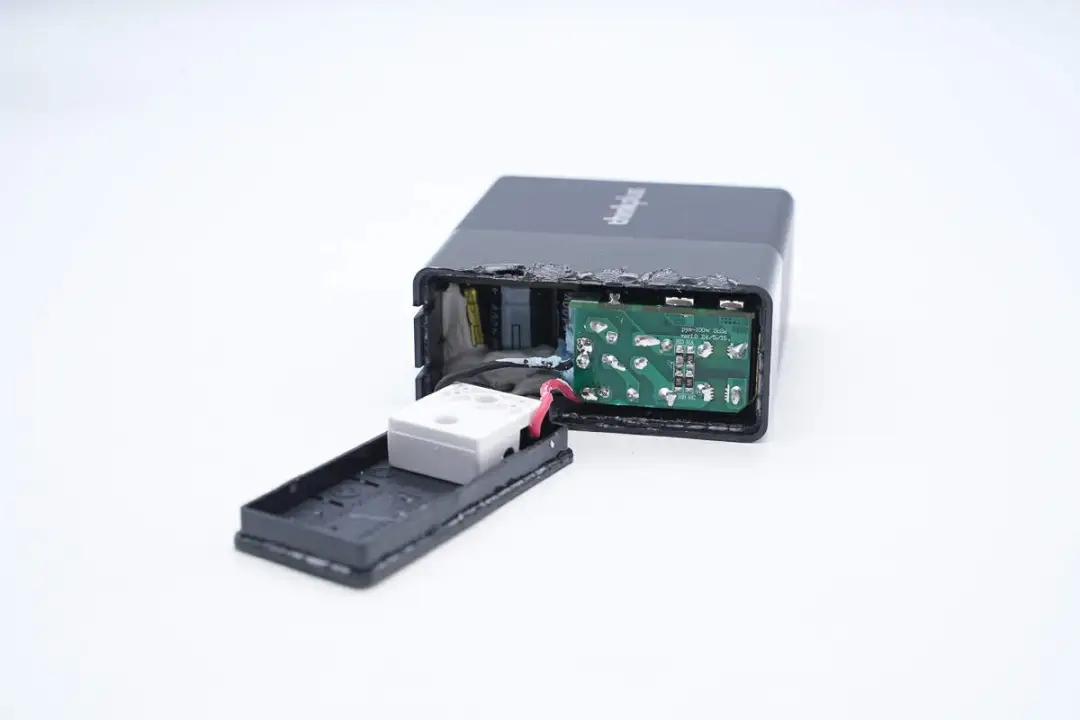

將充電器輸入端外殼拆開，插腳采用白色塑料板以及螺絲固定，通過導線連接PCBA模塊通電。

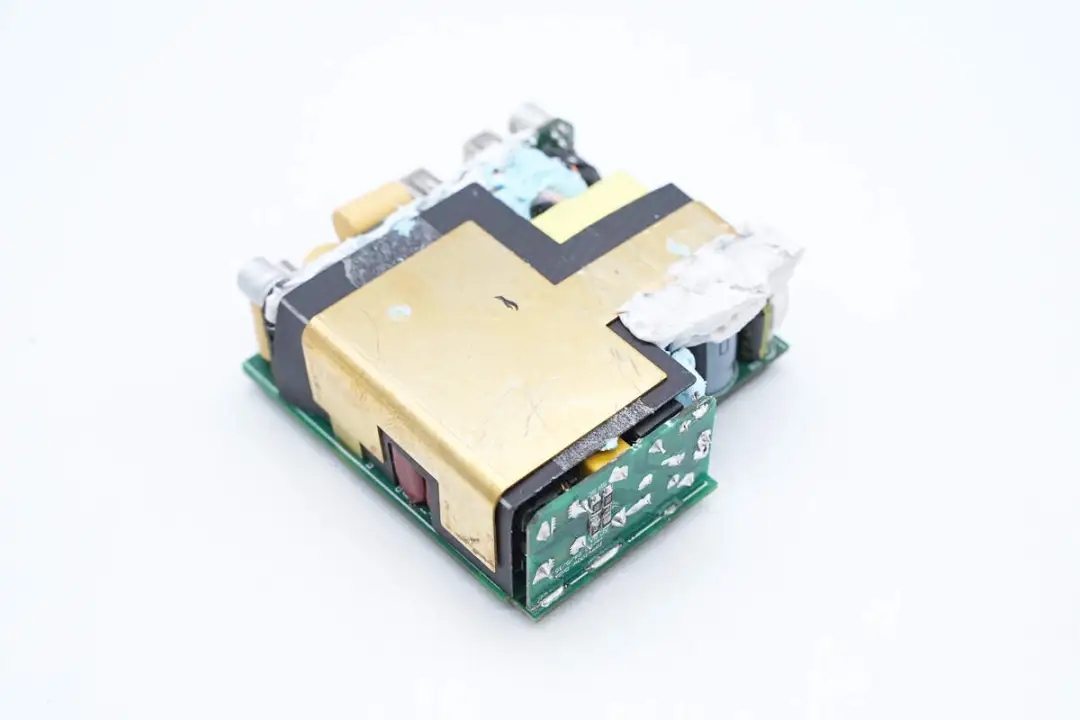

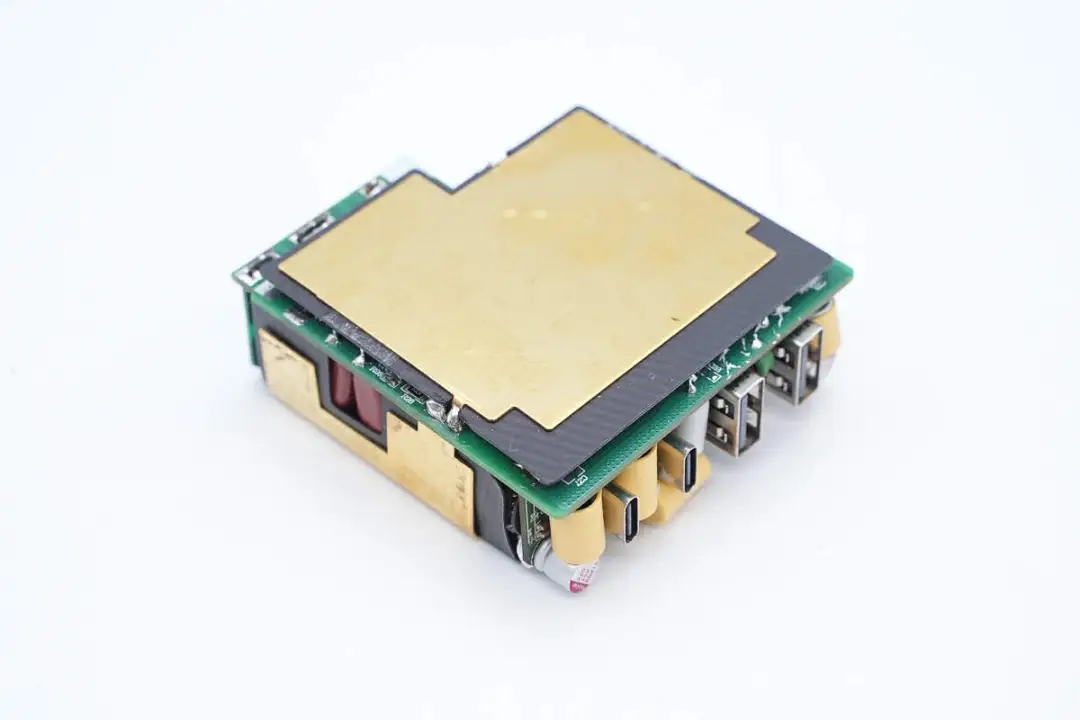

PCBA模塊正面覆蓋黃銅散熱片，內側有麥拉片進行隔離絕緣，保證安全。
主板背面也覆蓋麥拉片和黃銅散熱片，散熱片與PCB板錫焊固定。

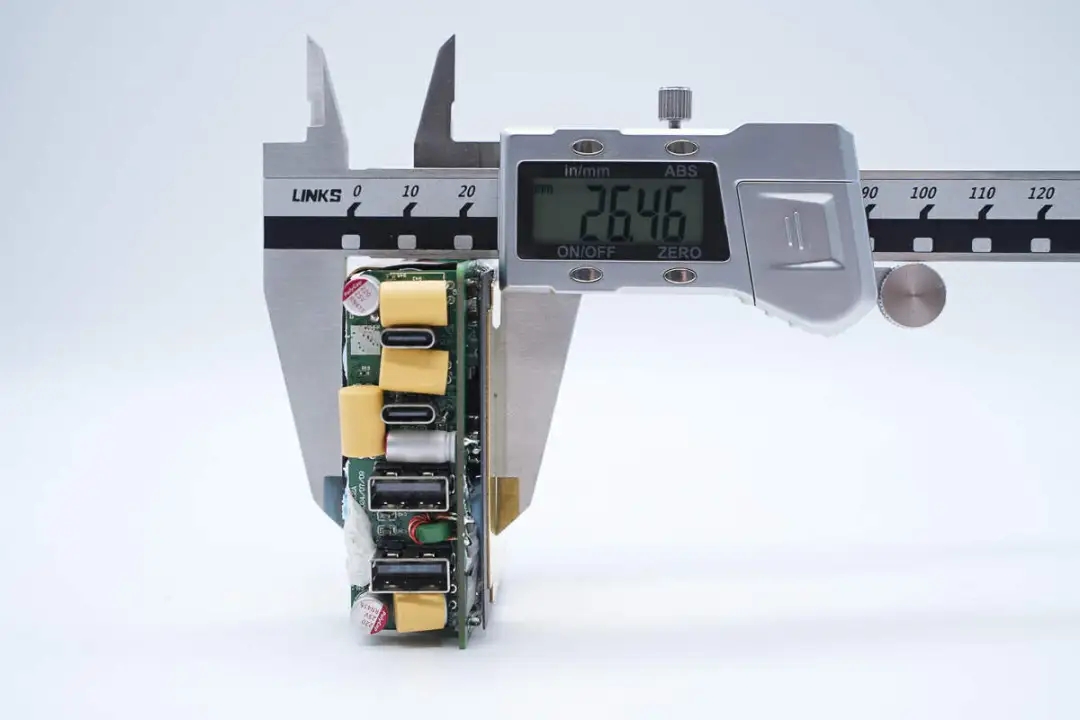

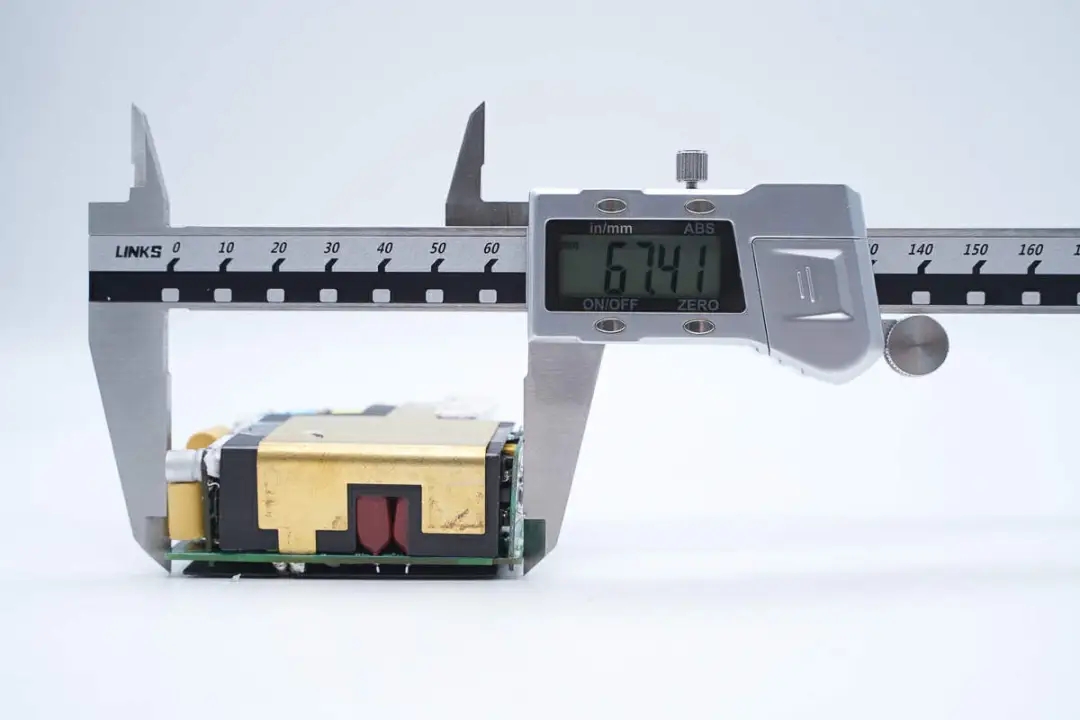

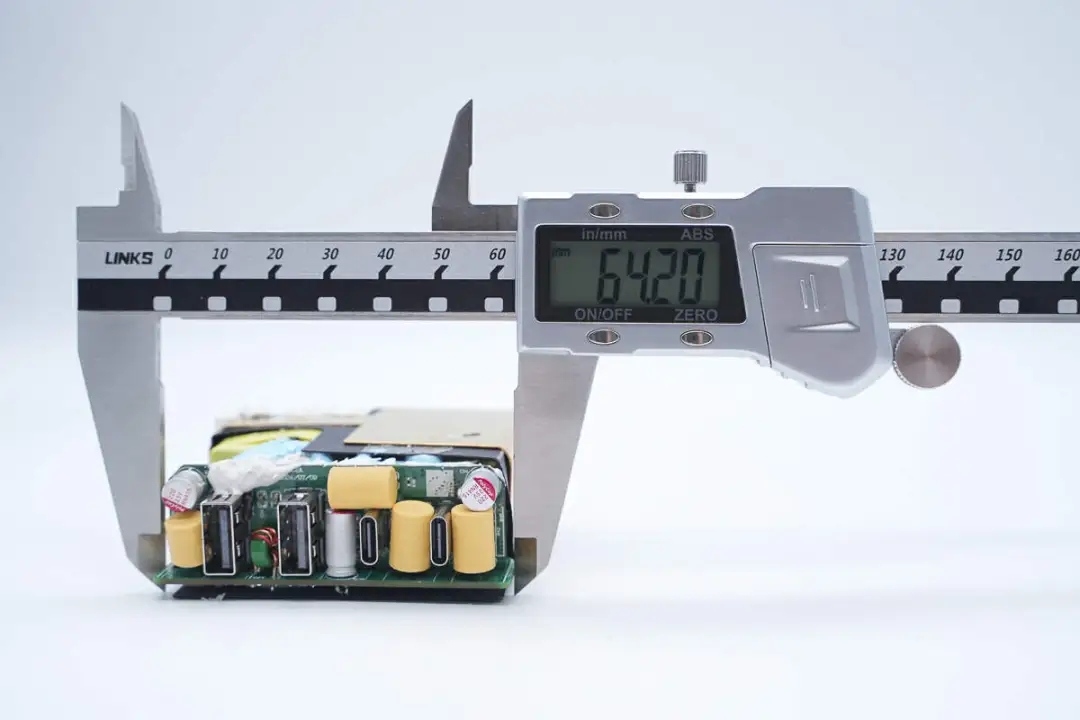

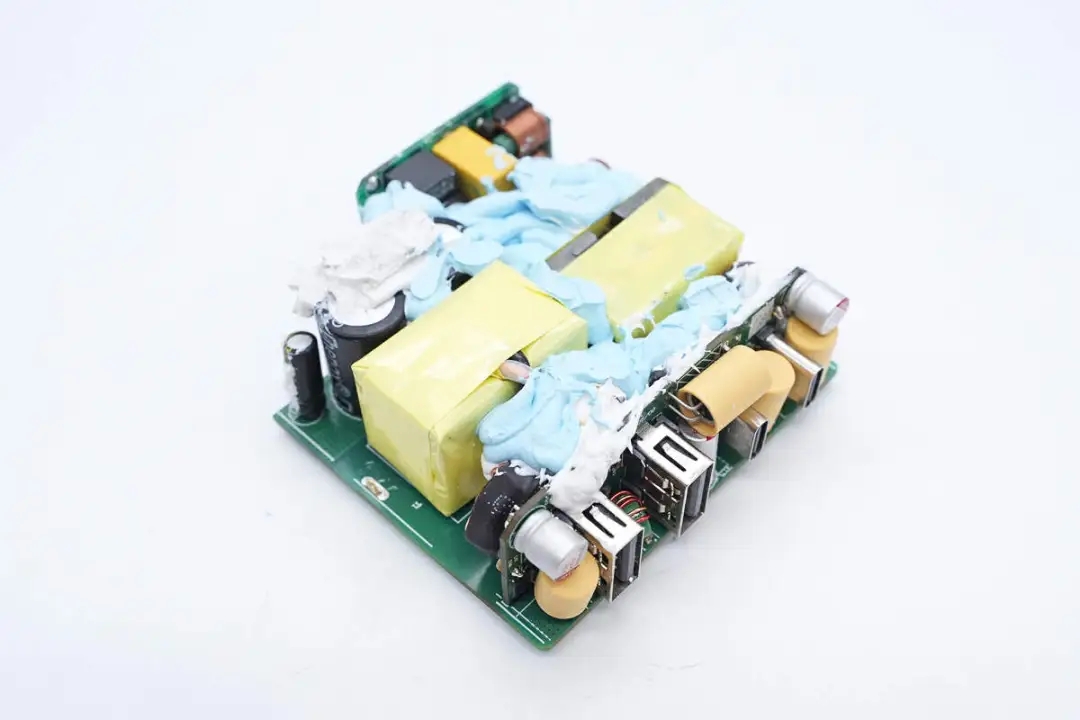

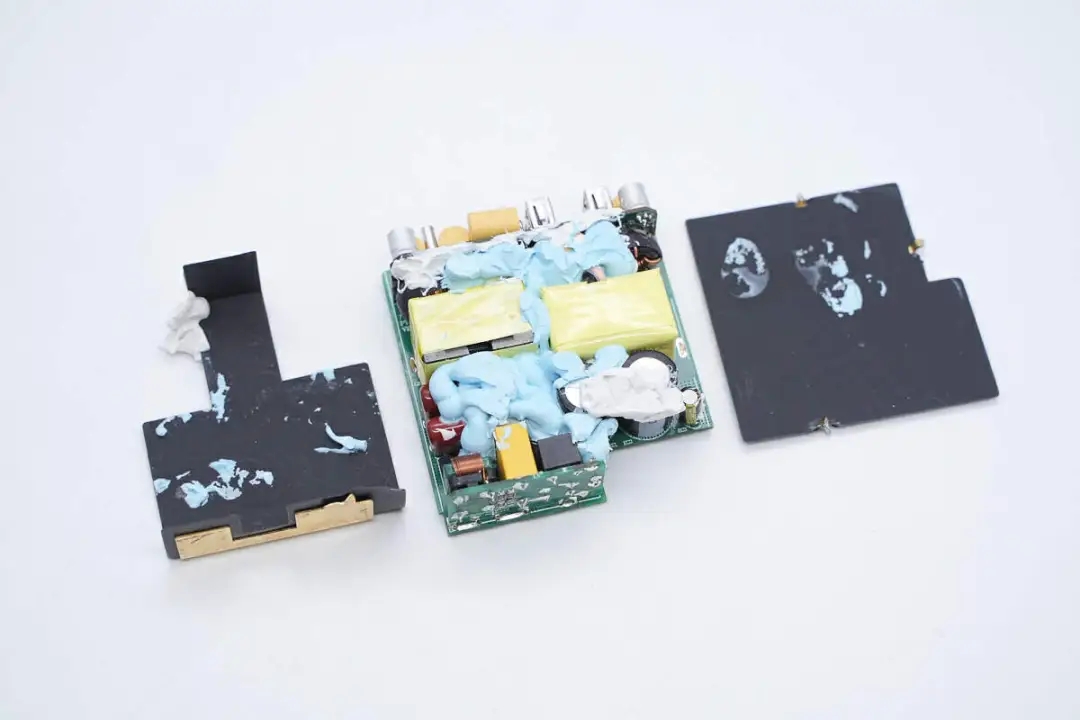

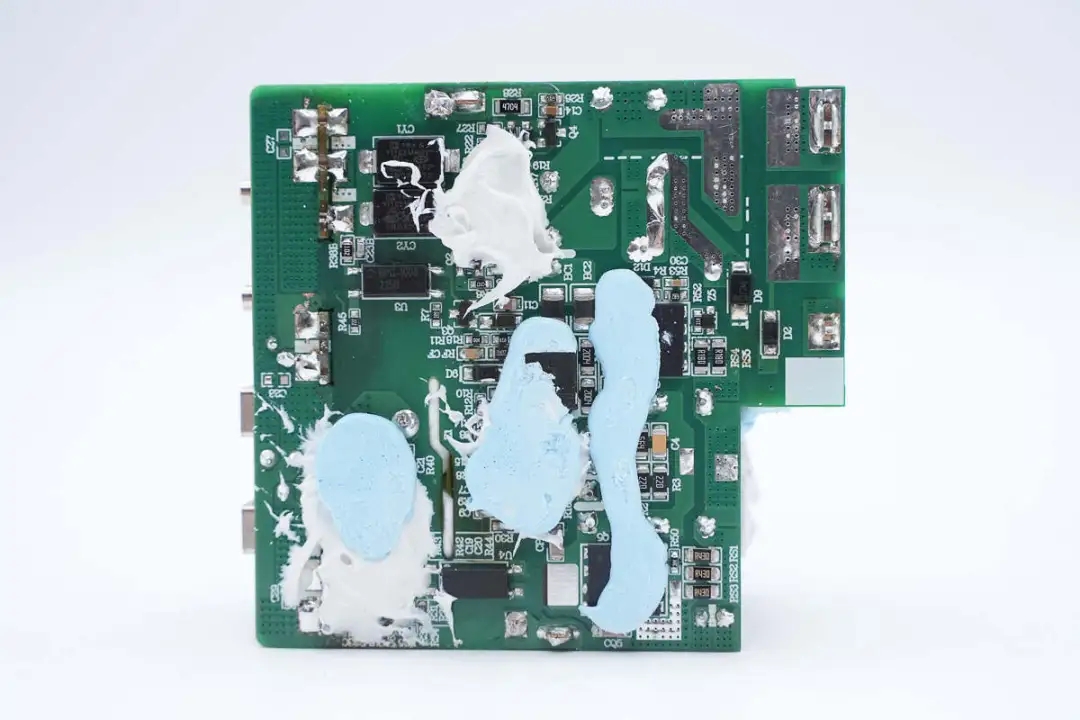

PCBA模塊正面器件間的縫隙填充藍、白膠幫助導熱和加固，設計合理。

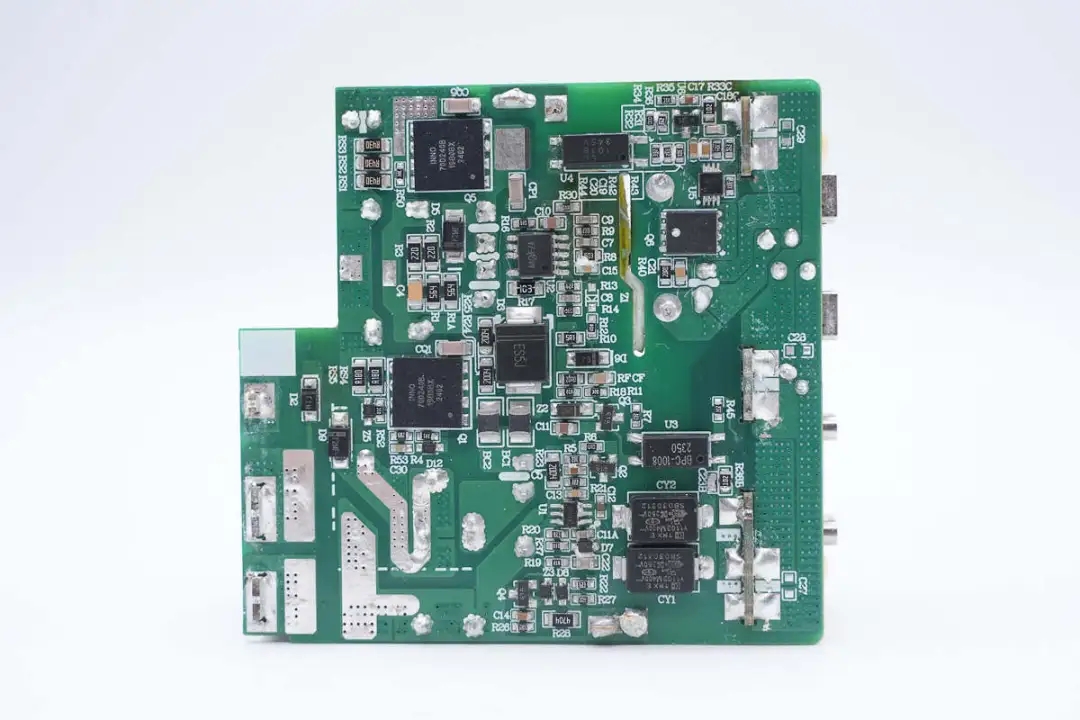

主板背面一覽，左側區域設有PFC控制器、PFC開關管、初級主控芯片以及初級開關管，右上角區域設有同步整流控制器和同步整流管。
PCBA模塊前端一覽，輸入小板背面僅設有四顆小電阻。

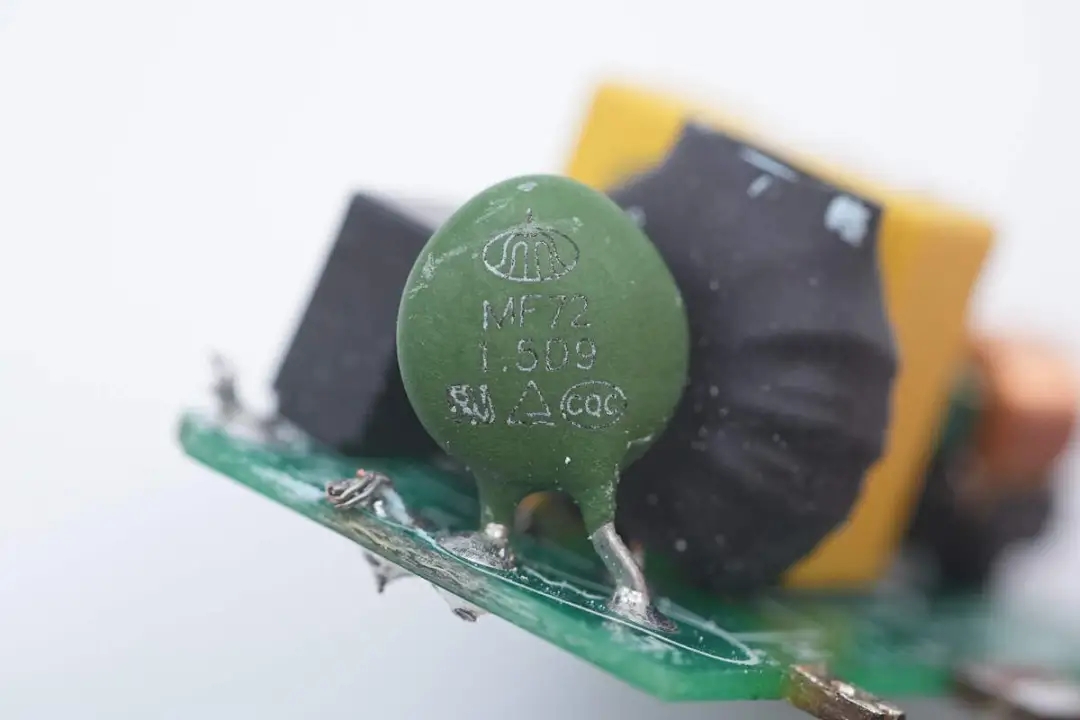

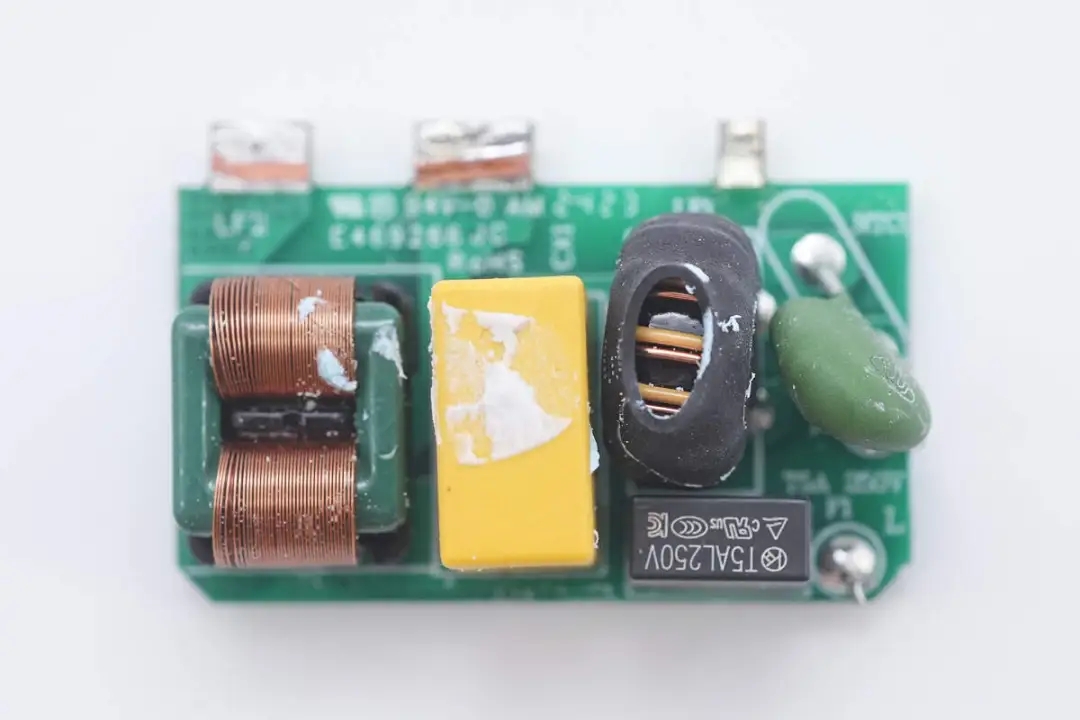

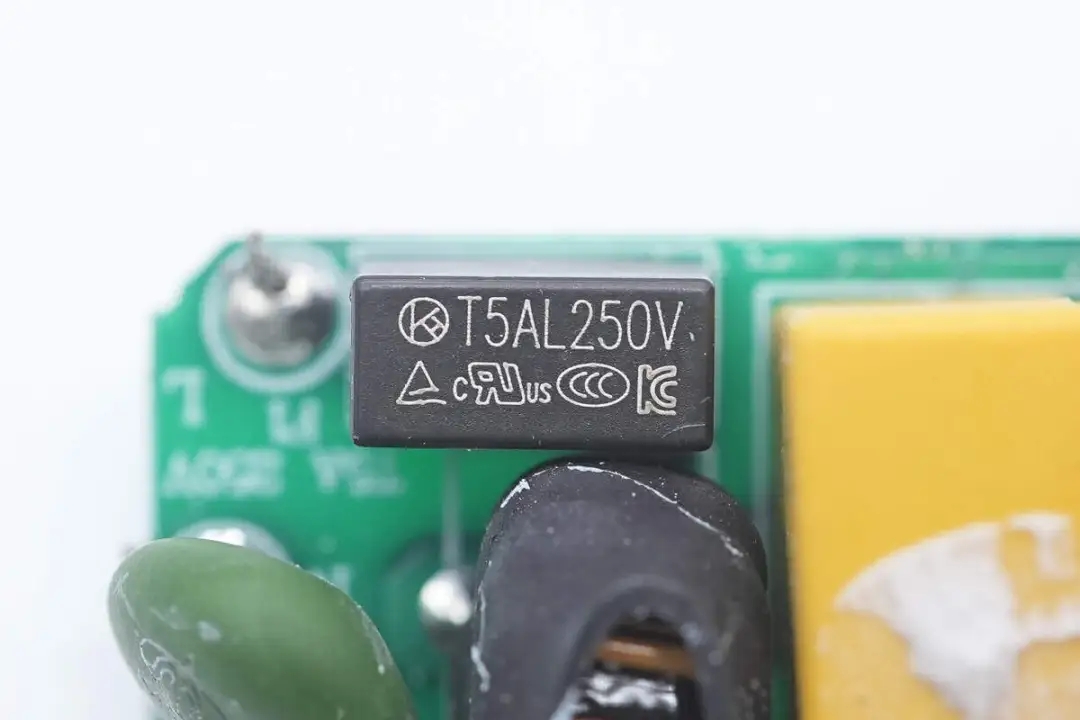

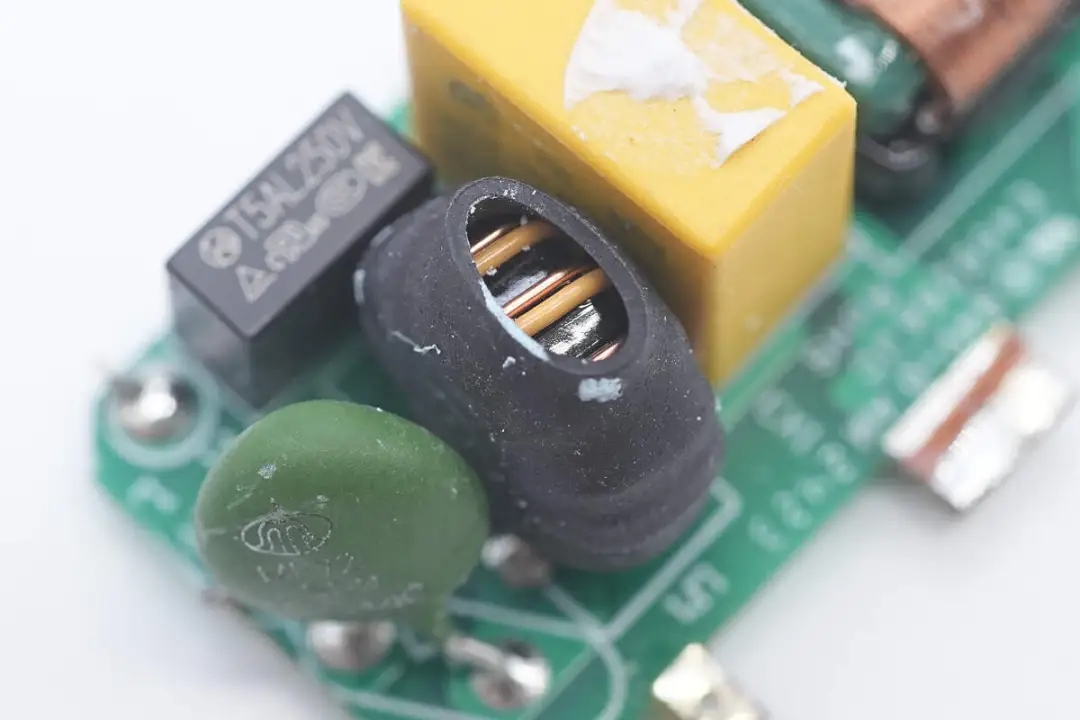

將小板拆下，板子正面設有延時保險絲、NTC熱敏電阻、安規X2電容以及兩級共模電感。

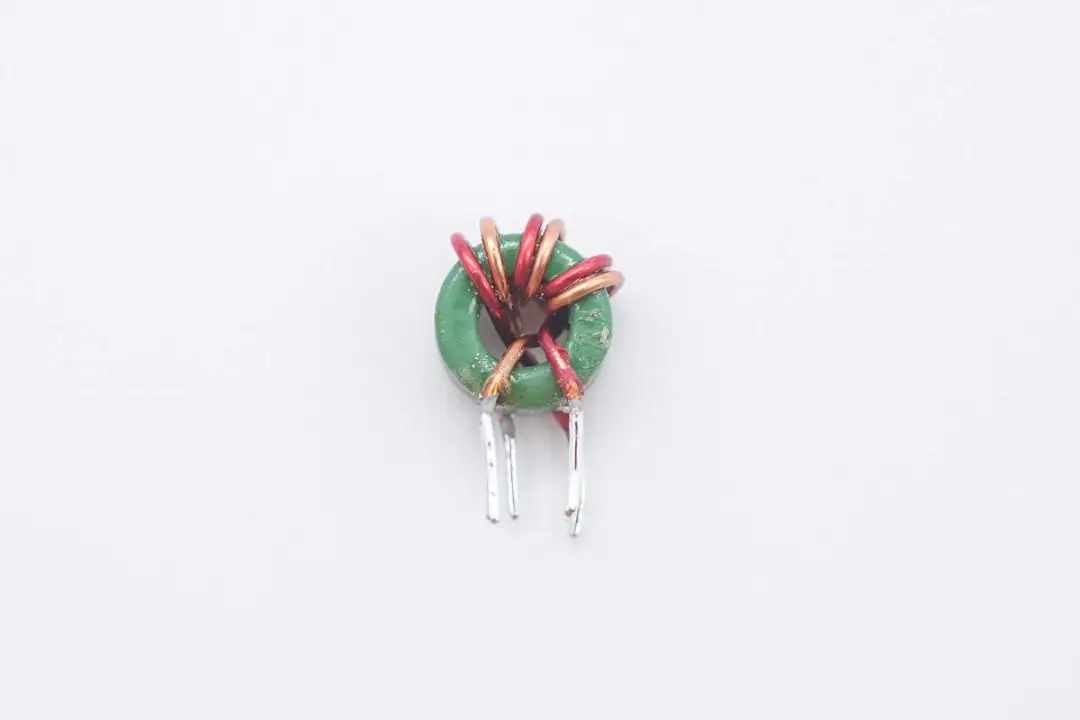

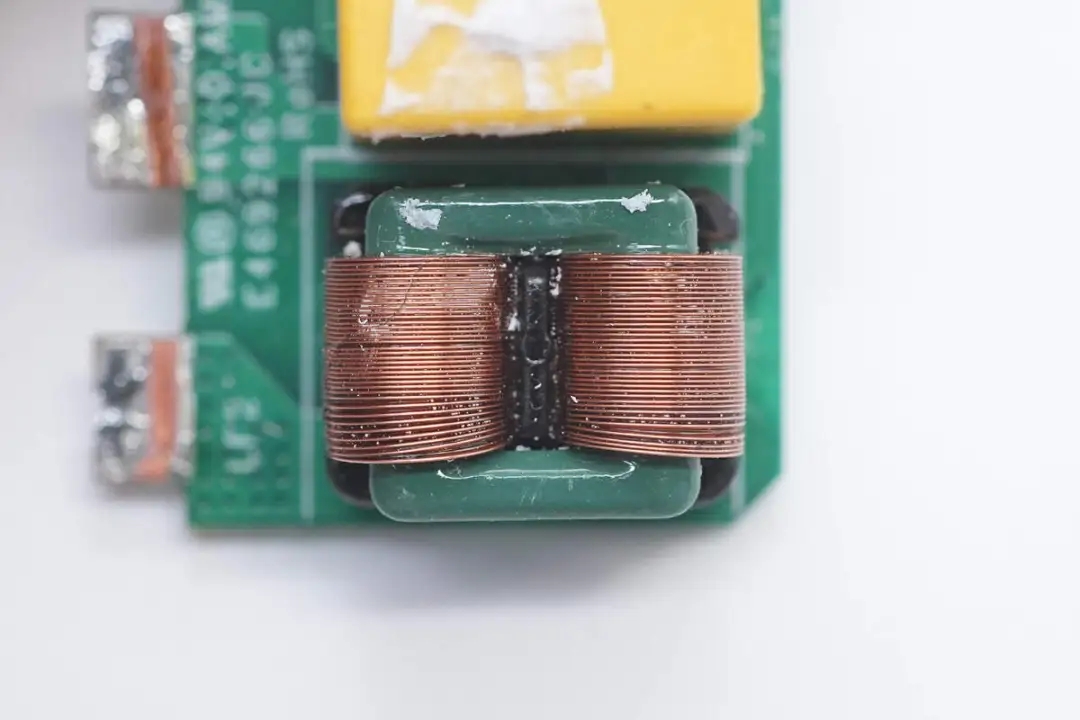

另一顆共模電感扁平銅帶繞制，二級設計更好濾除EMI干擾。

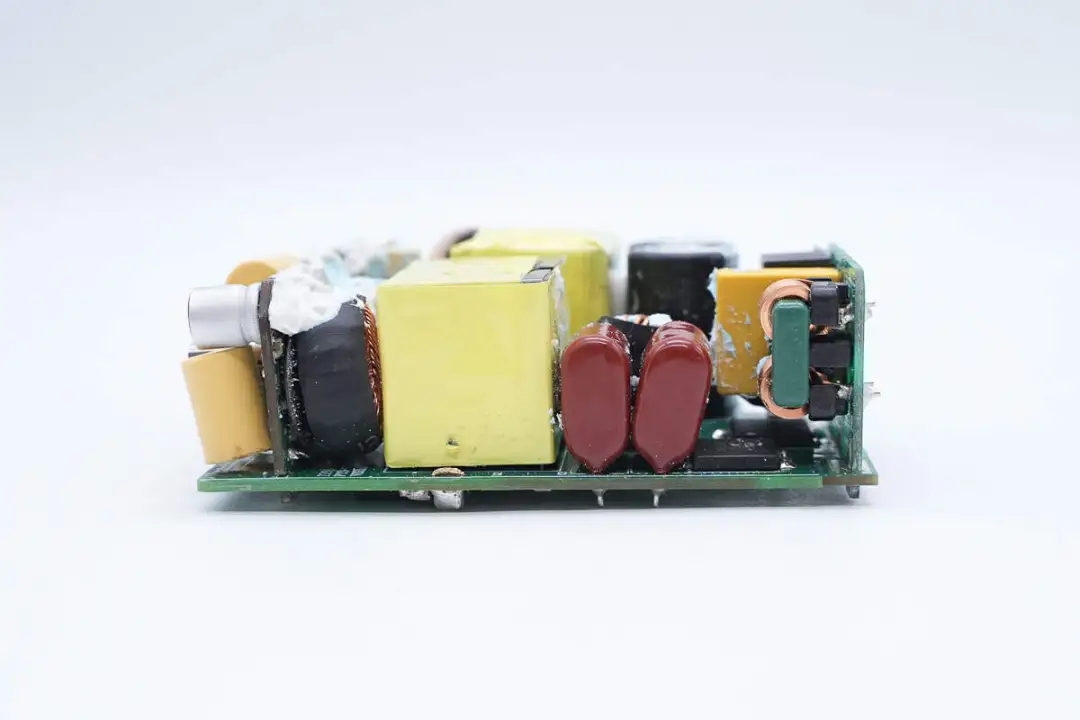

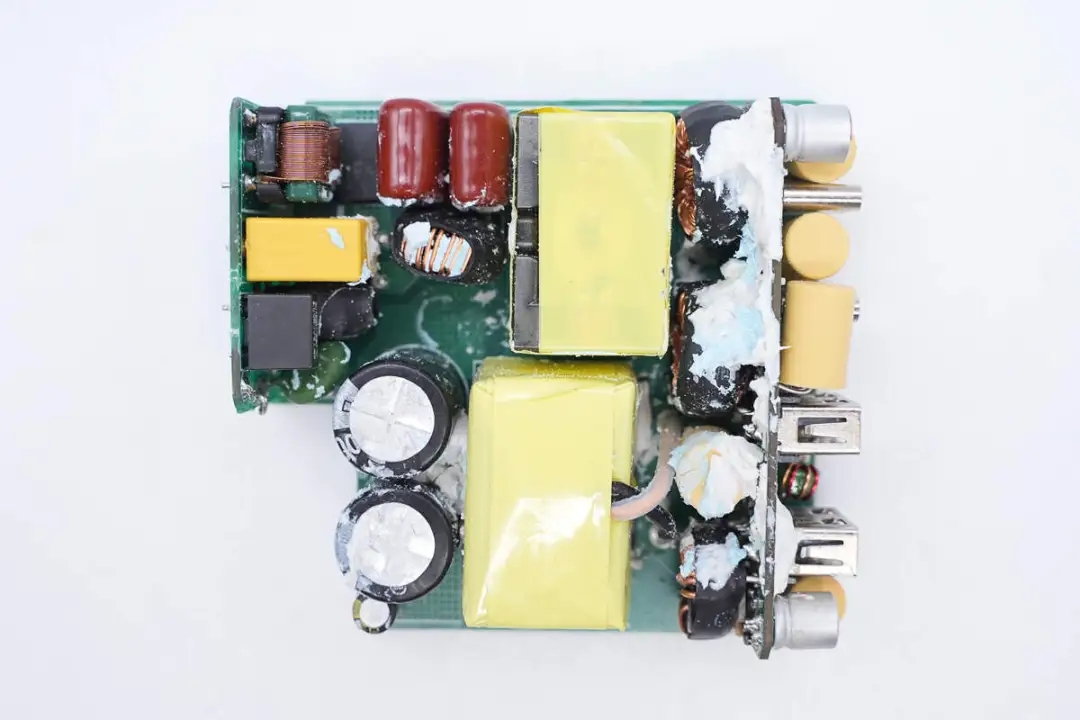

主板一側設有整流橋、薄膜濾波電容、濾波電感以及PFC升壓電感。

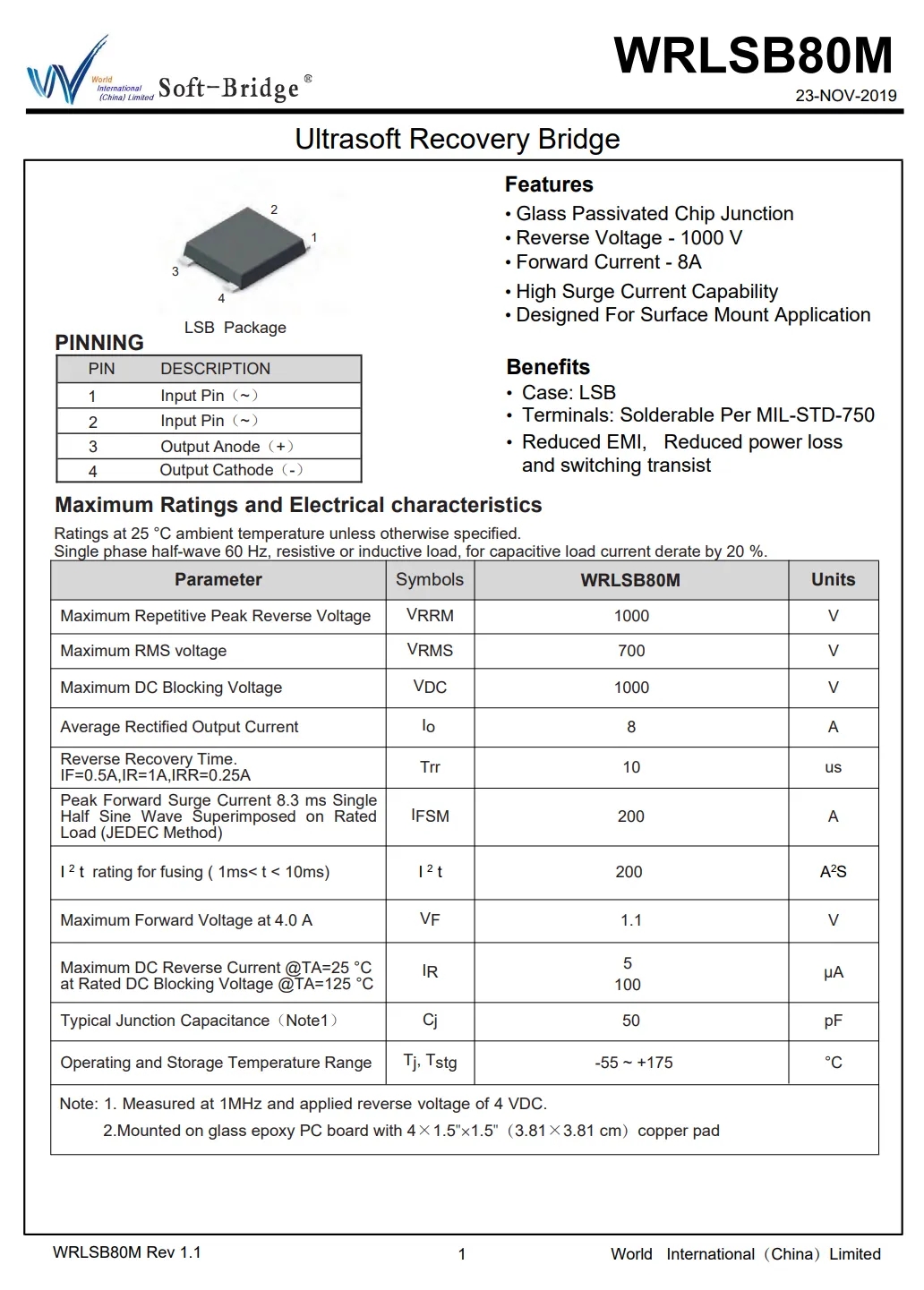

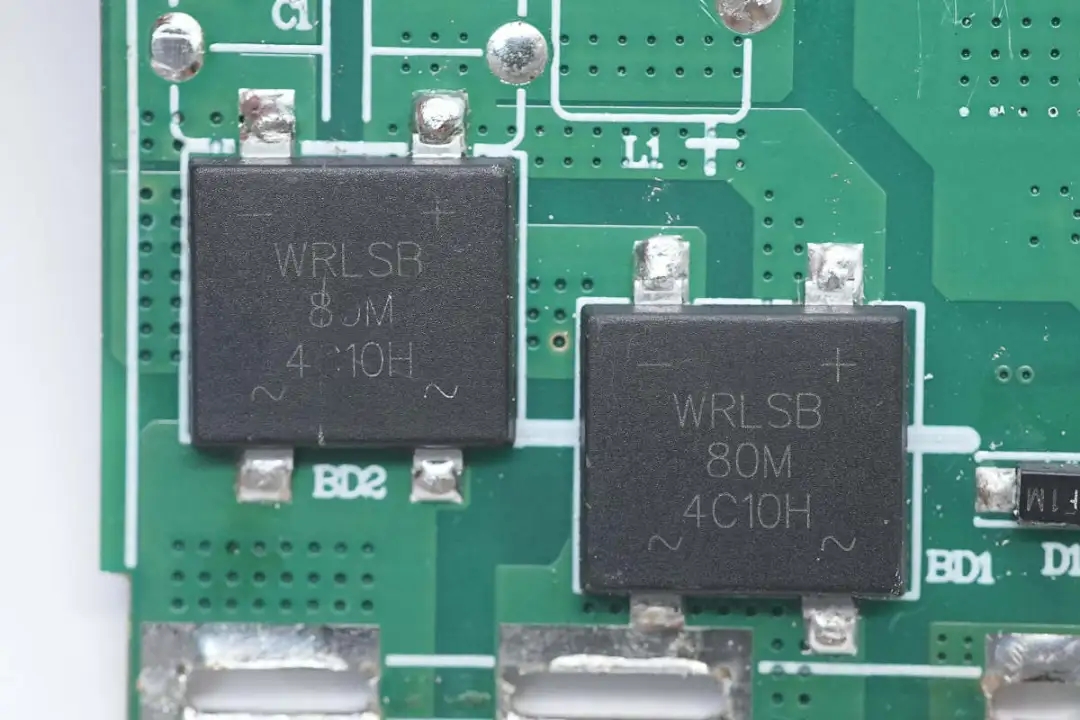

整流橋來自深圳市沃爾德實業有限公司，型號WRLSB80M，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。選用的LSB封裝，擁有良好的散熱特性，幫助中大瓦數適配器提升可靠性，單顆可做60W+。

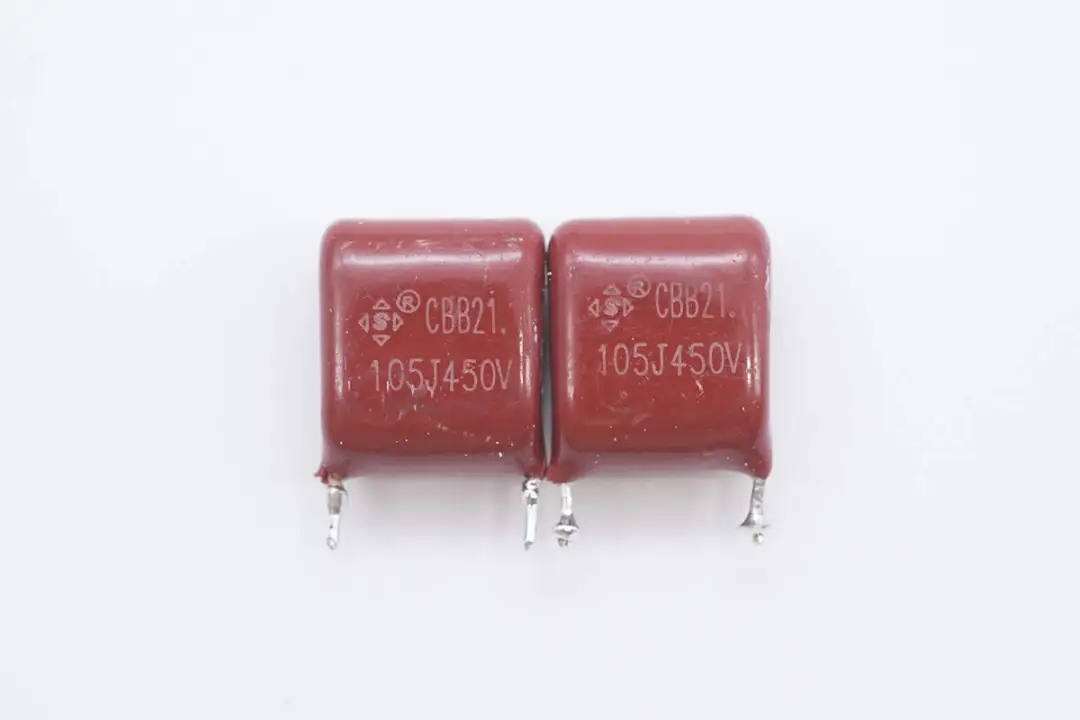

兩顆CBB21整流橋規格為1μF450V。

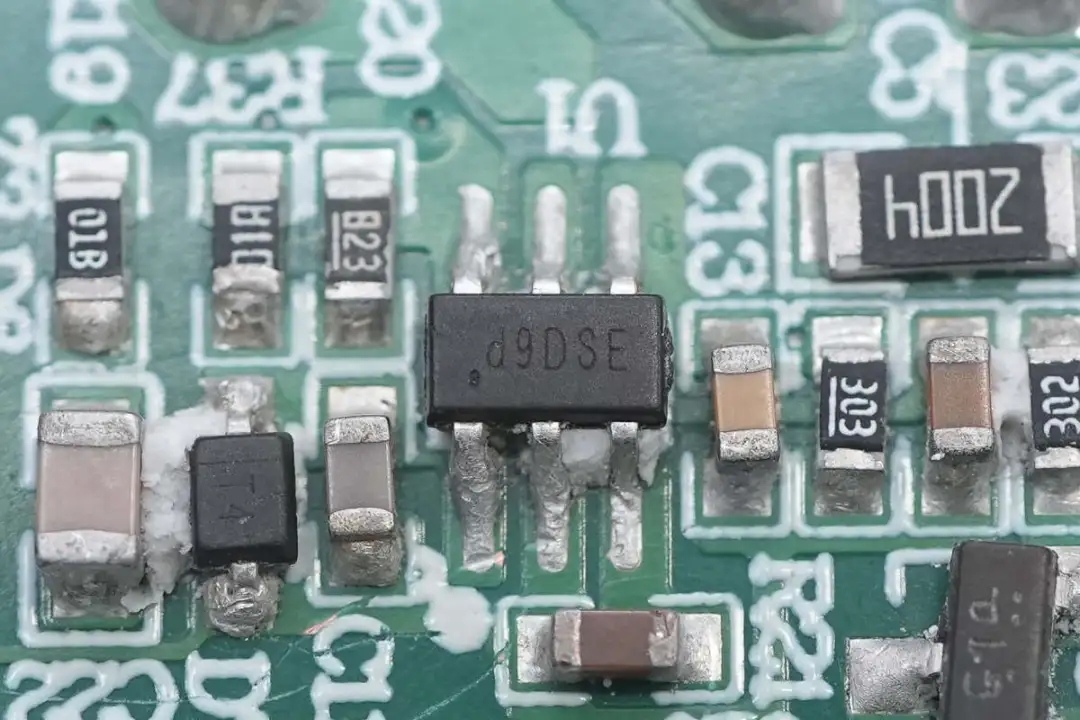

PFC控制器采用矽力杰SY5072B，絲印d9，運行在臨界模式，采用恒定導通時間運行，內置的升壓轉換器采用準諧振開關，谷底開通，以獲得高效率及優化EMI性能，采用SOT23-6封裝。

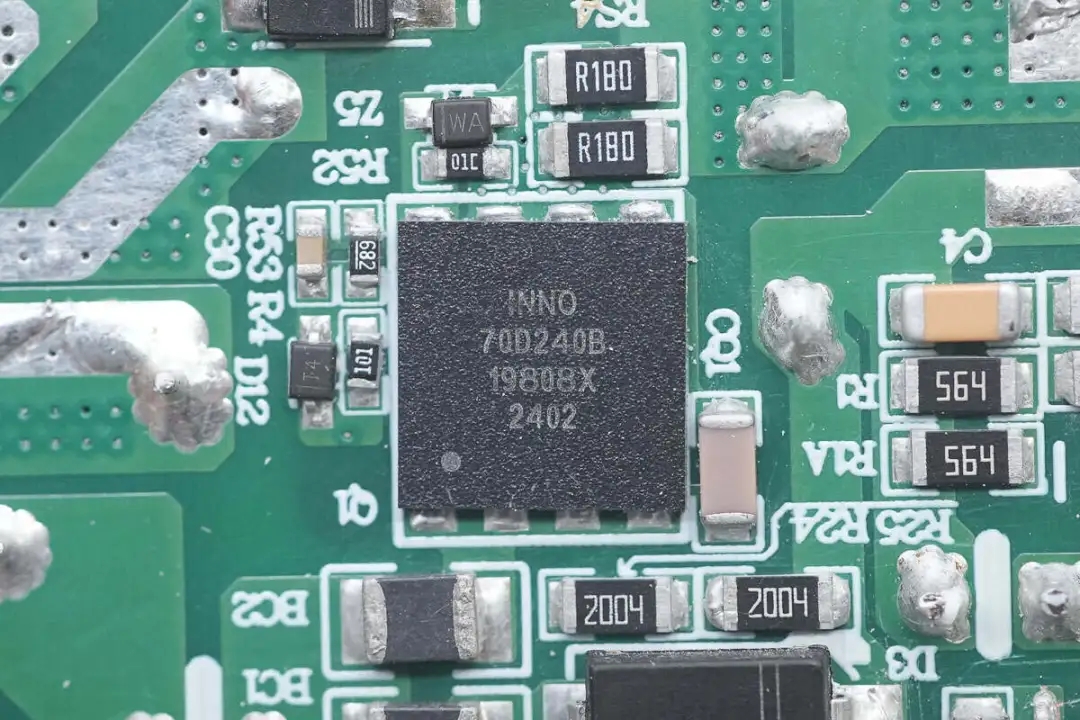

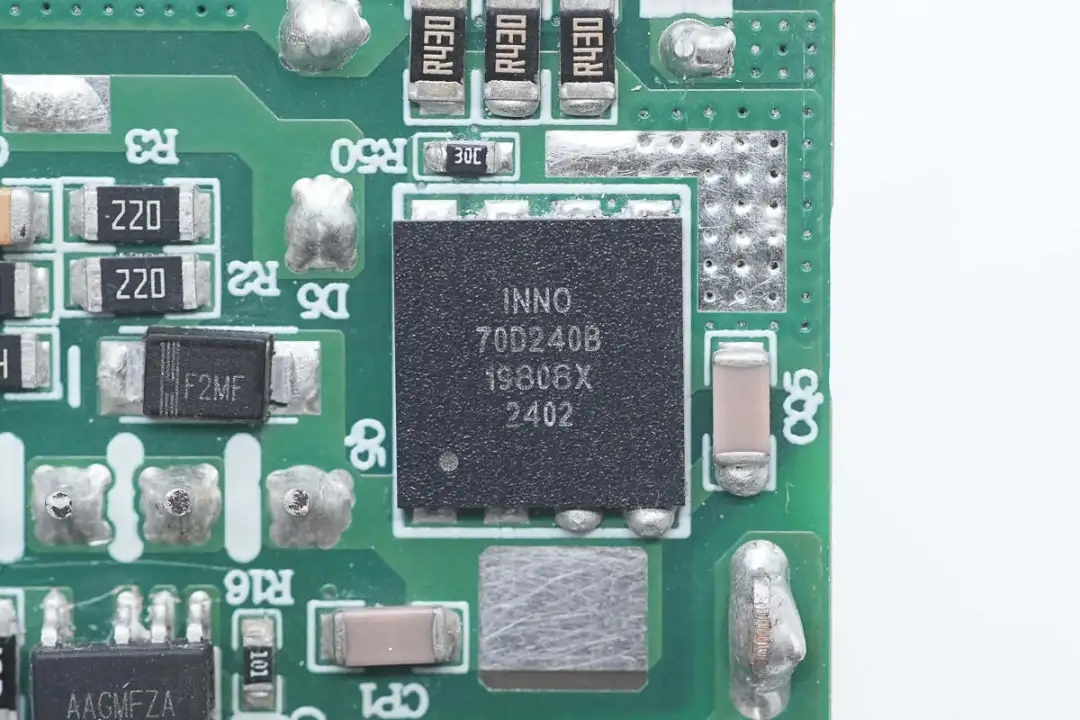

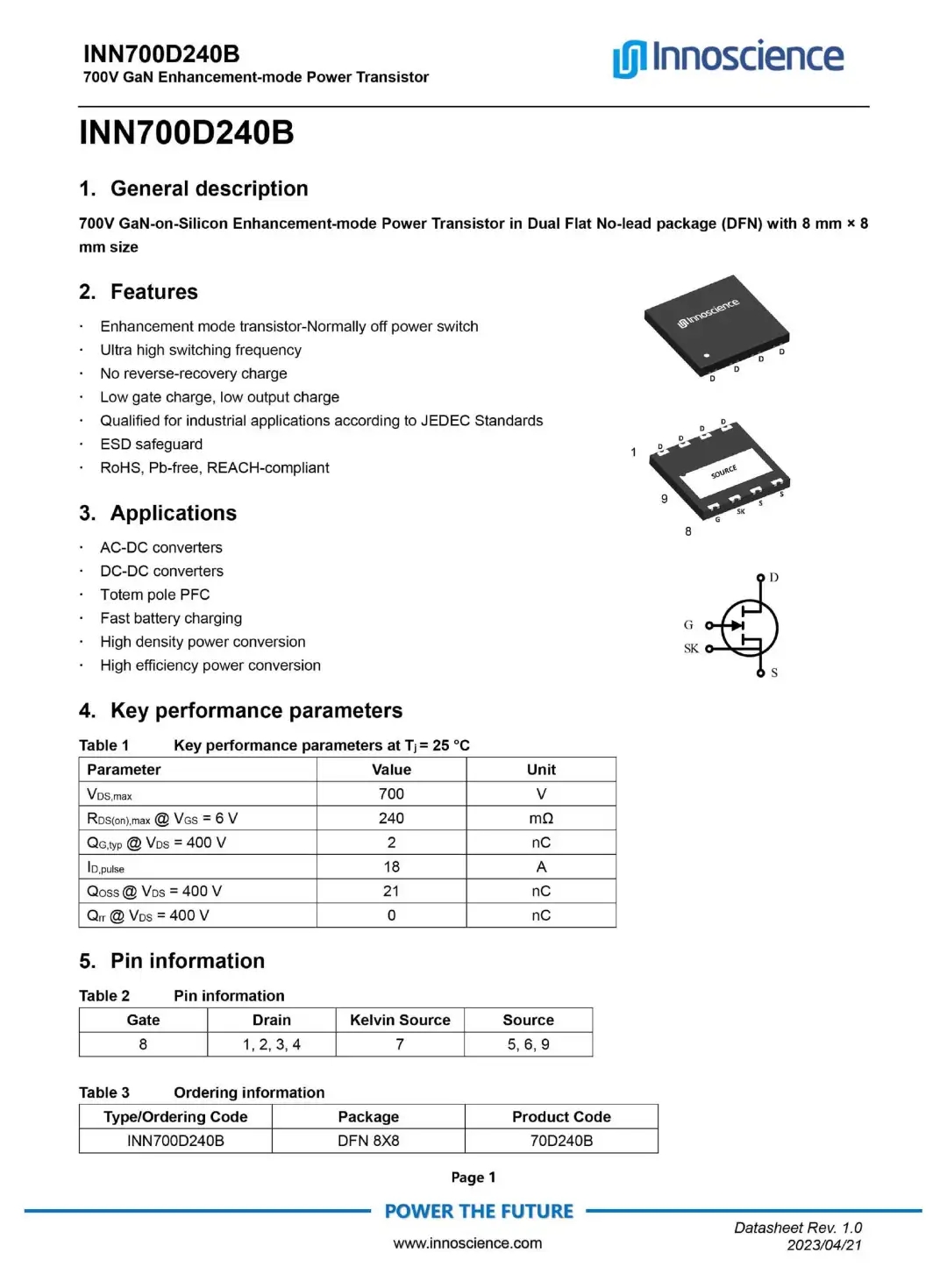

PFC升壓開關管采用英諾賽科INN700D240B，是一顆耐壓700V的增強型氮化鎵開關管，瞬態耐壓為800V，導阻為240mΩ，符合JEDEC標準的工業應用需求，內置ESD保護，采用DFN8*8封裝。

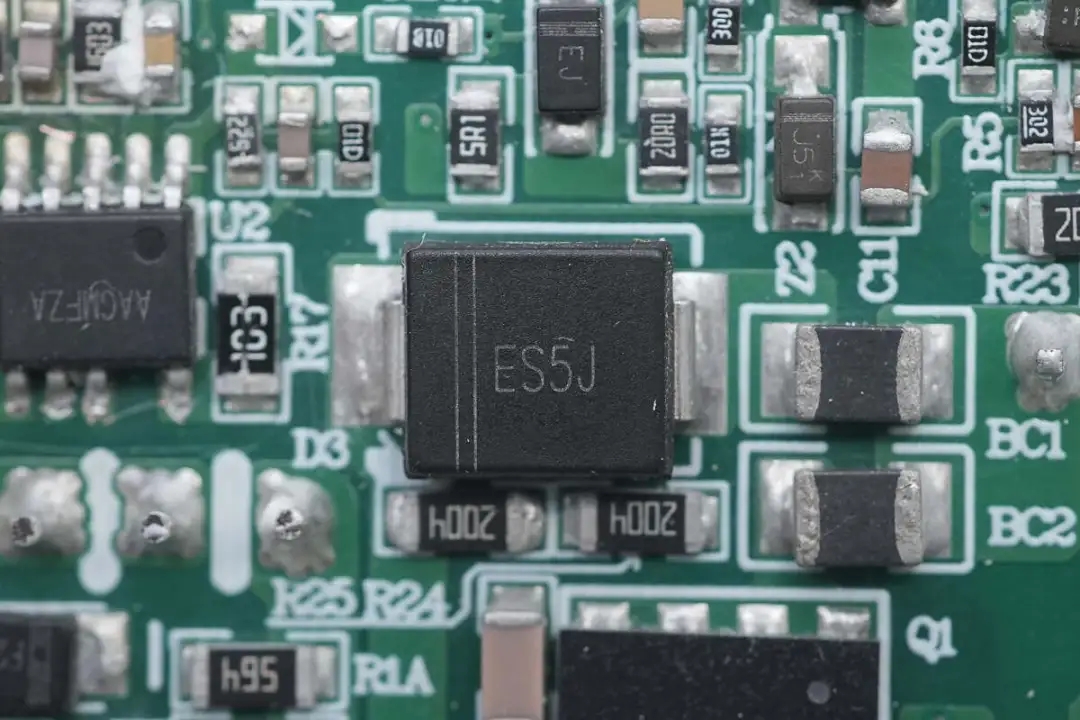

PFC整流管型號ES5J，是一顆超快恢復二極管，規格為5A600V。

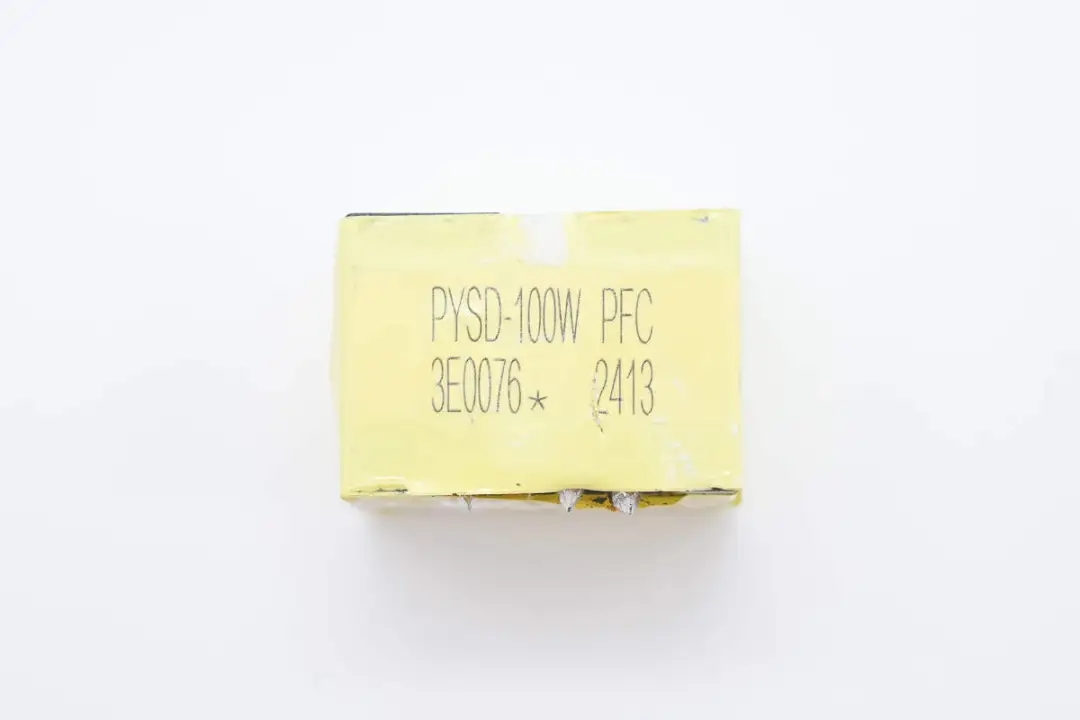

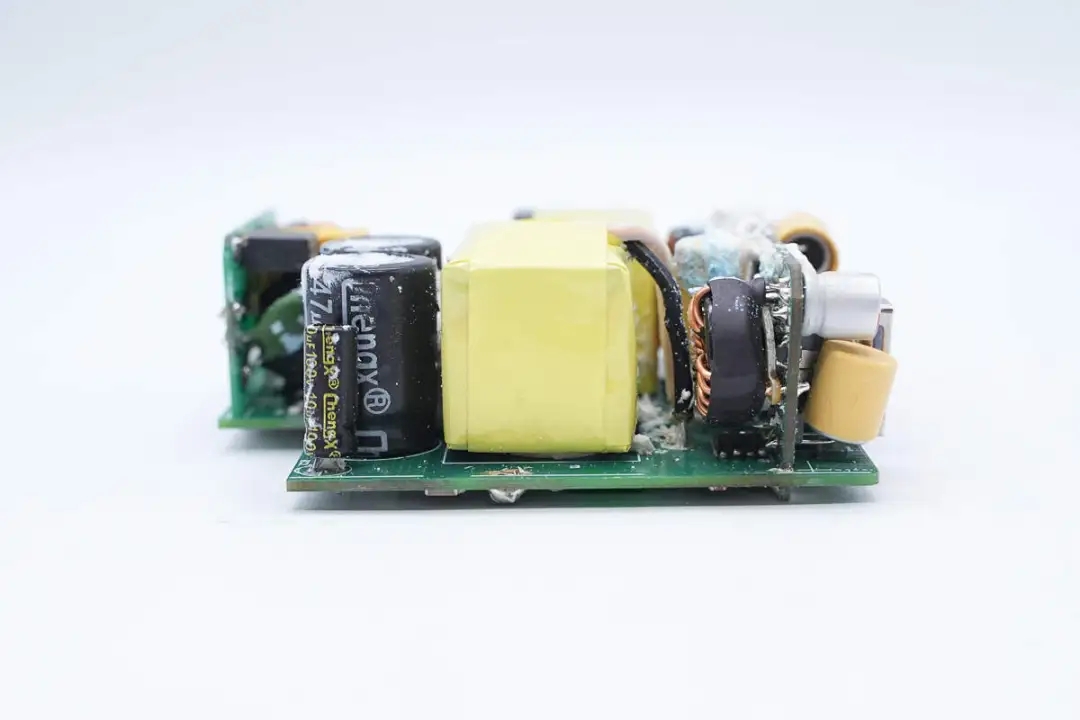

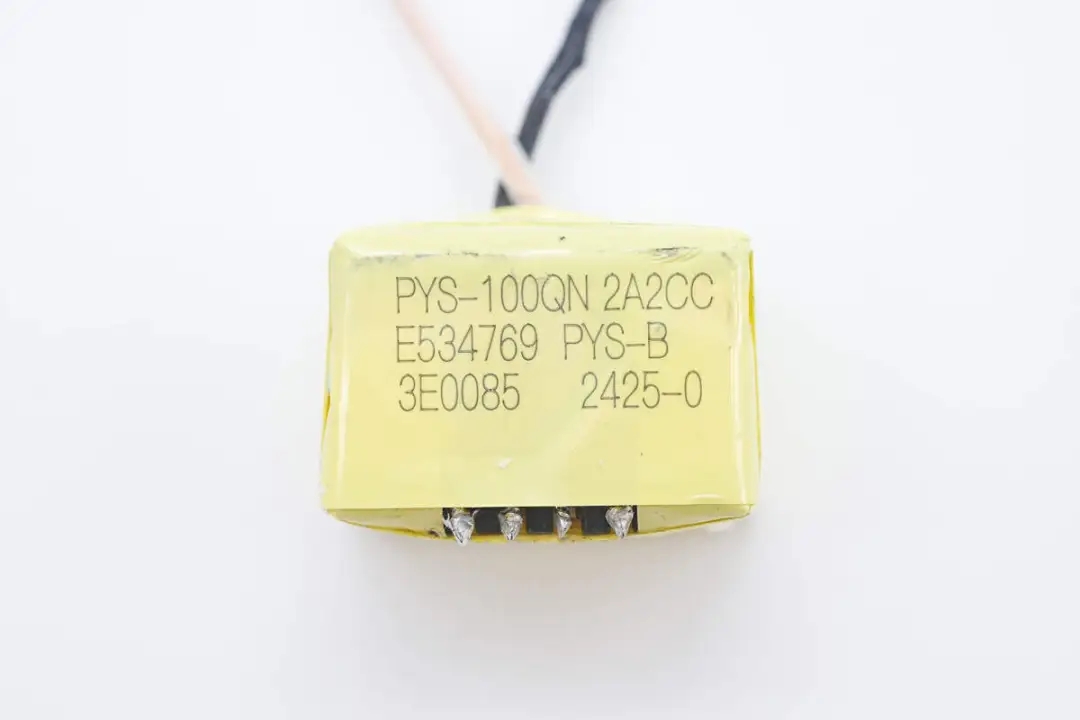

主板另一側設有高壓濾波電解電容、主控芯片供電電容、變壓器以及輸出濾波固態電容。

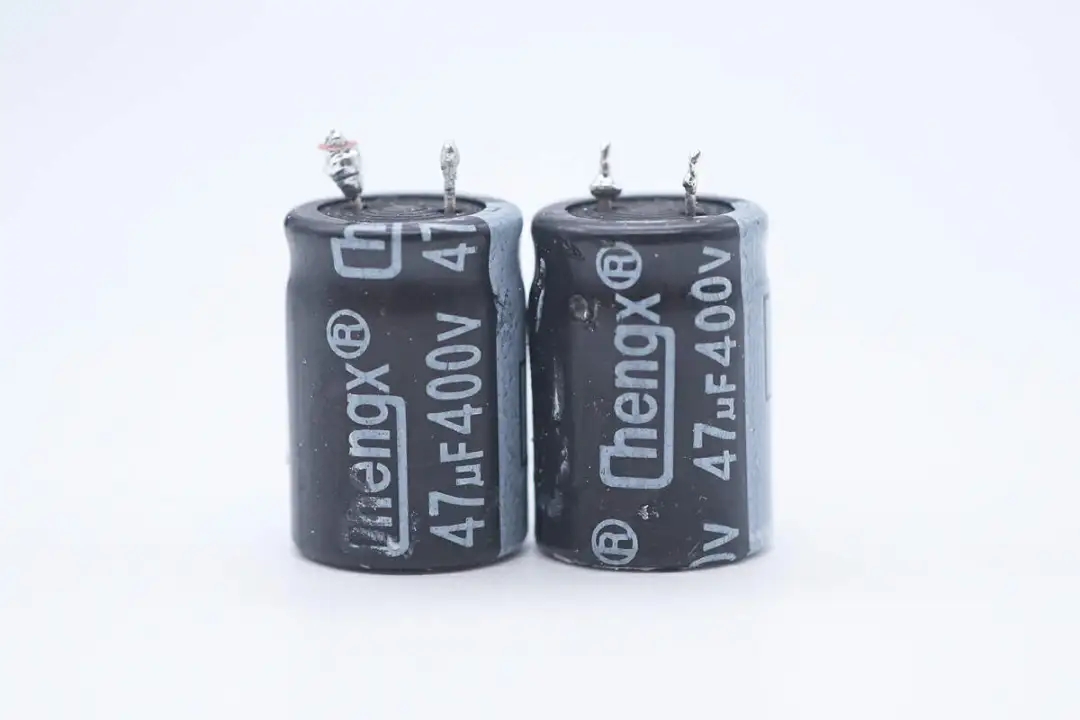

兩顆高壓濾波電解電容來自Chengx承興電子，規格為400V47μF。

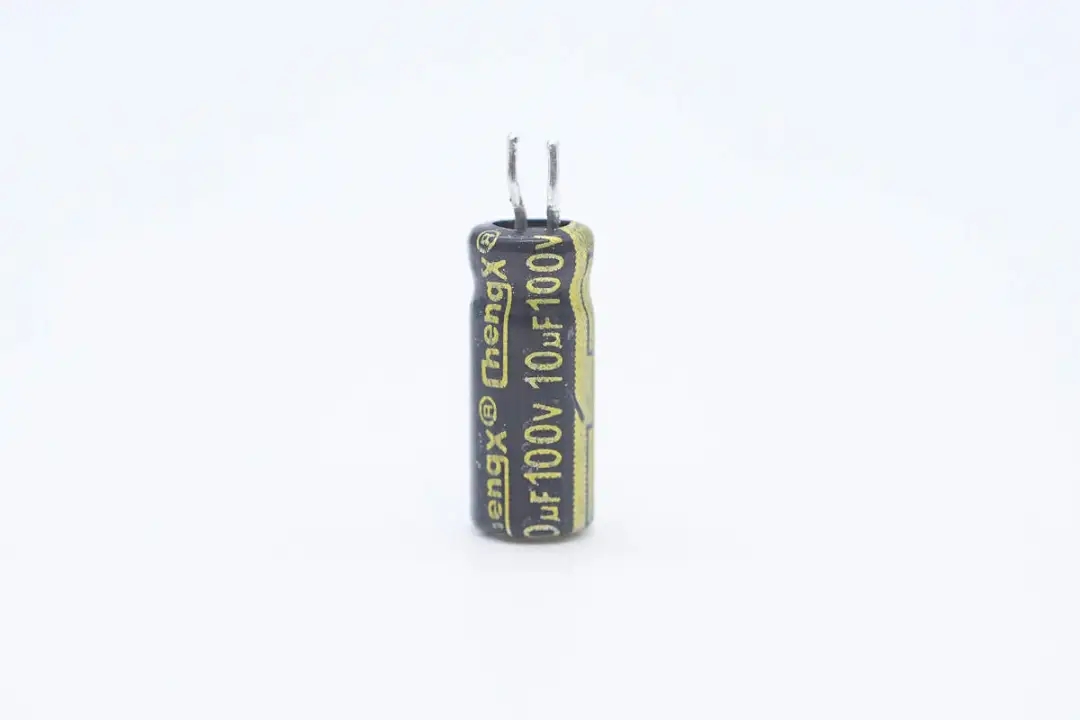

主控芯片供電電容也是來自承興電子，規格為100V10μF。

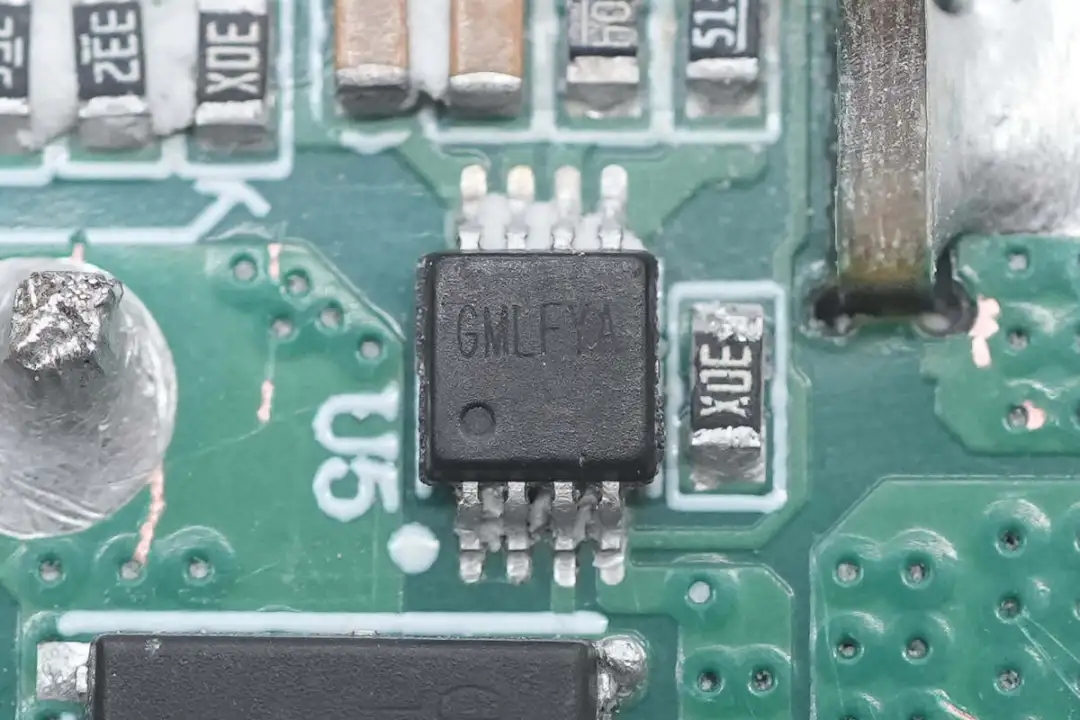

初級開關管同樣是采用英諾賽科INN700D240B增強型氮化鎵開關管。

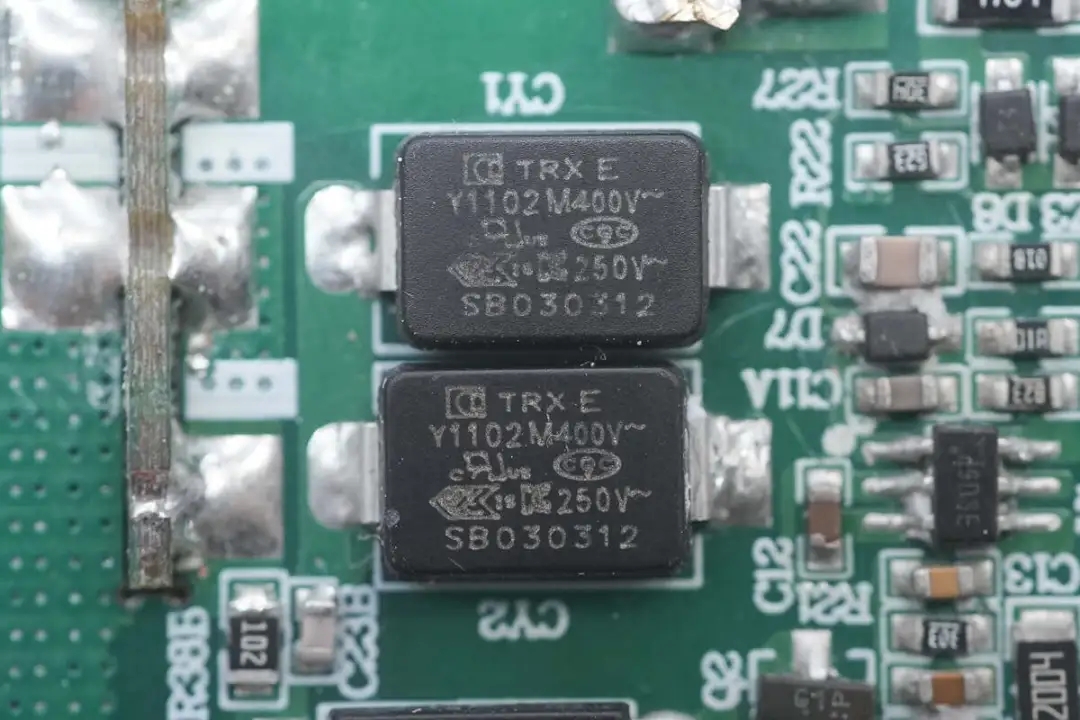

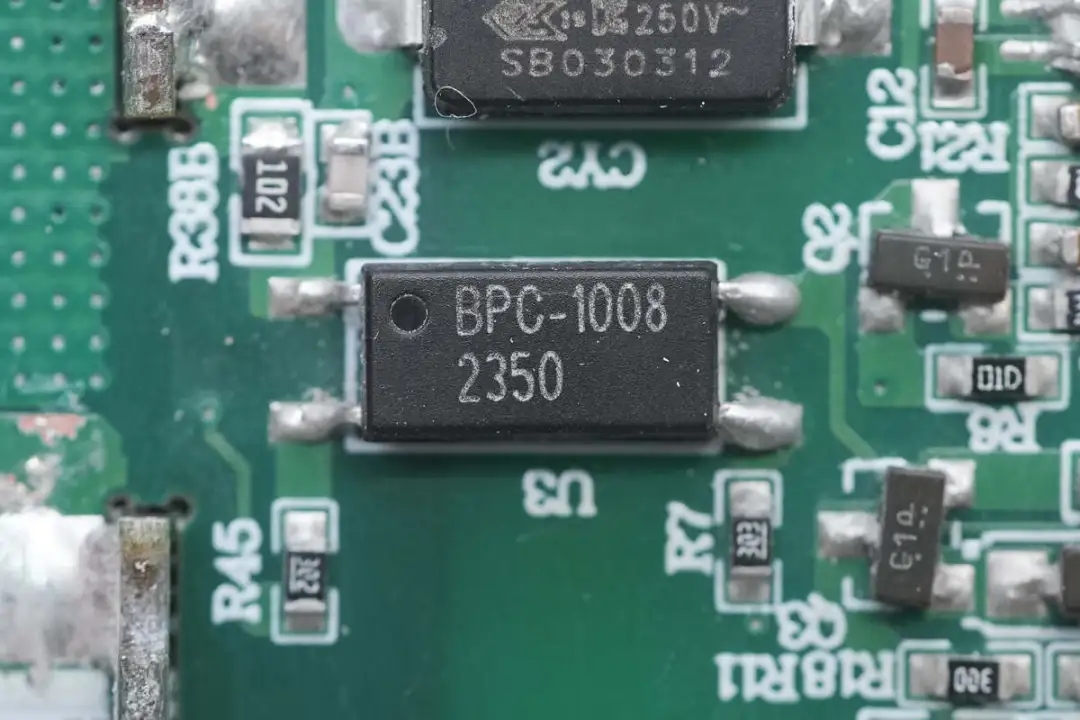

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1102M。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

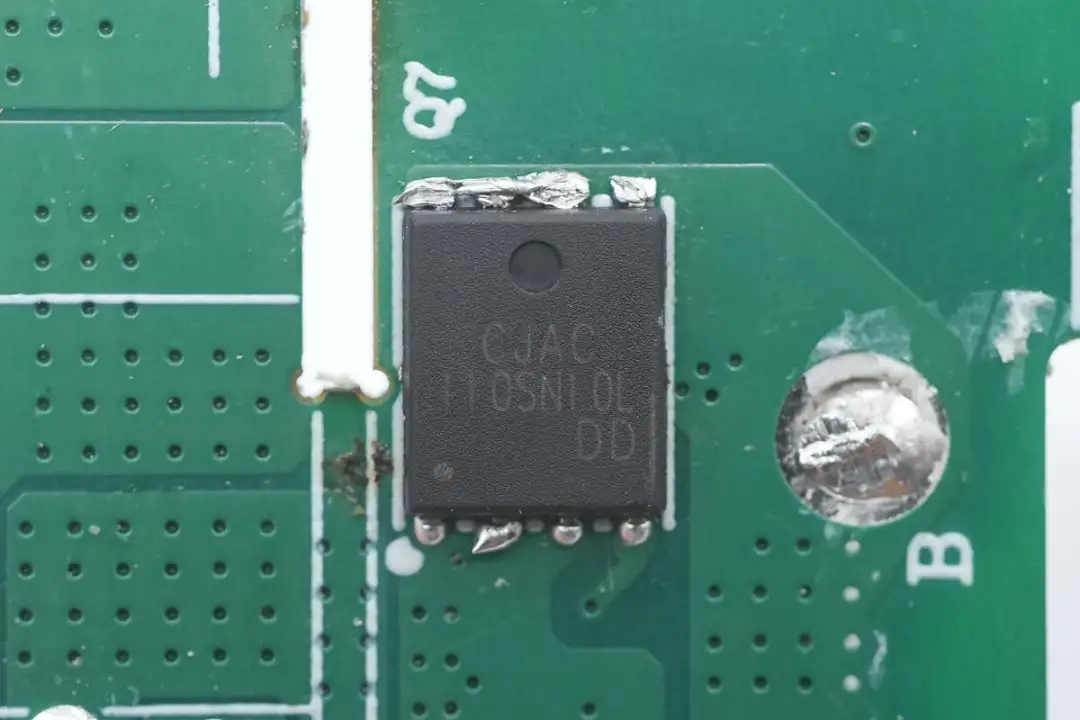

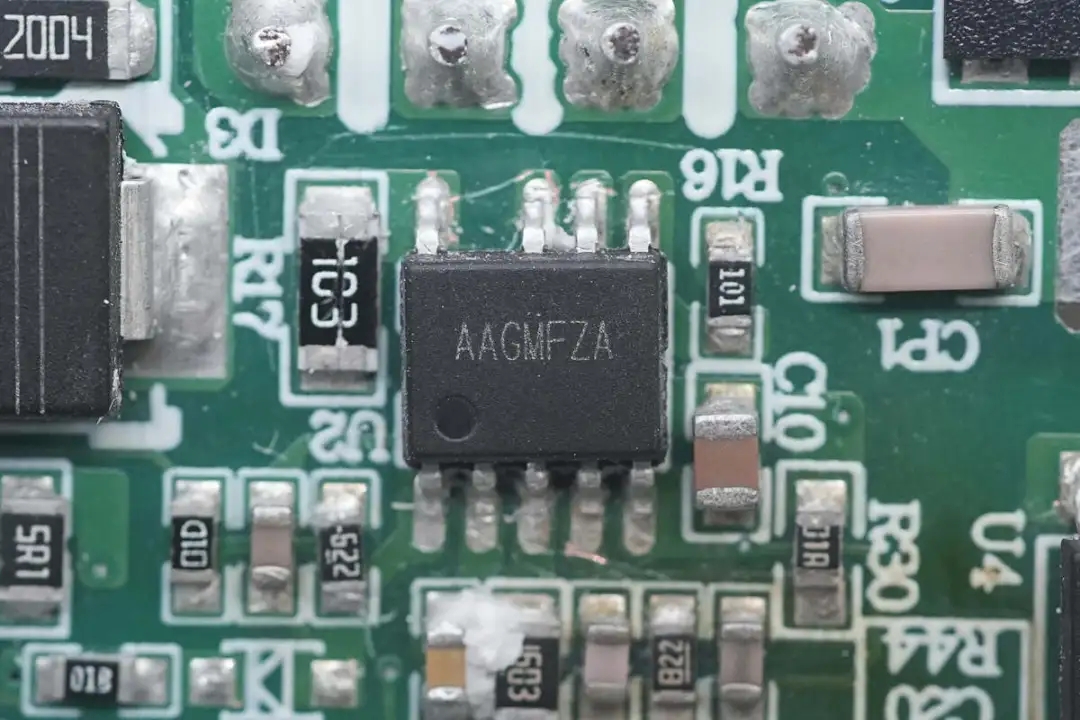

同步整流管來自JSCJ長晶科技，型號CJAC110SN10L，NMOS，耐壓100V，導阻4.3mΩ，PDFNK 6 5x6-8L封裝，使用兩顆并聯。
另一顆也是采用長晶科技CJAC110SN10L，布局在主板正面。

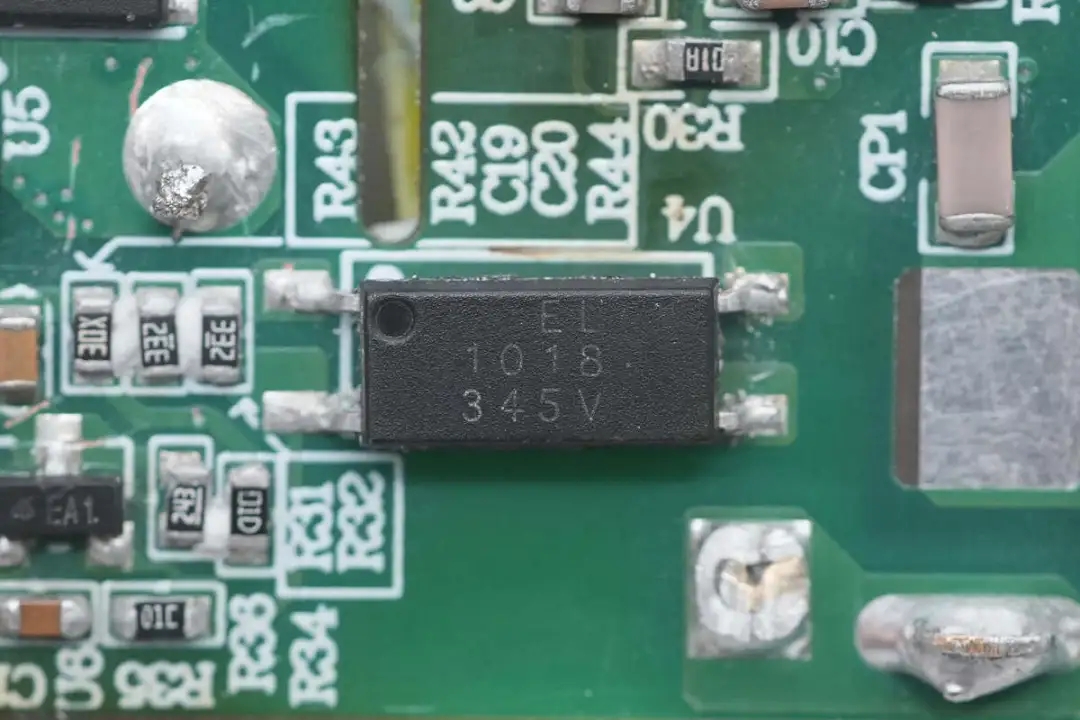

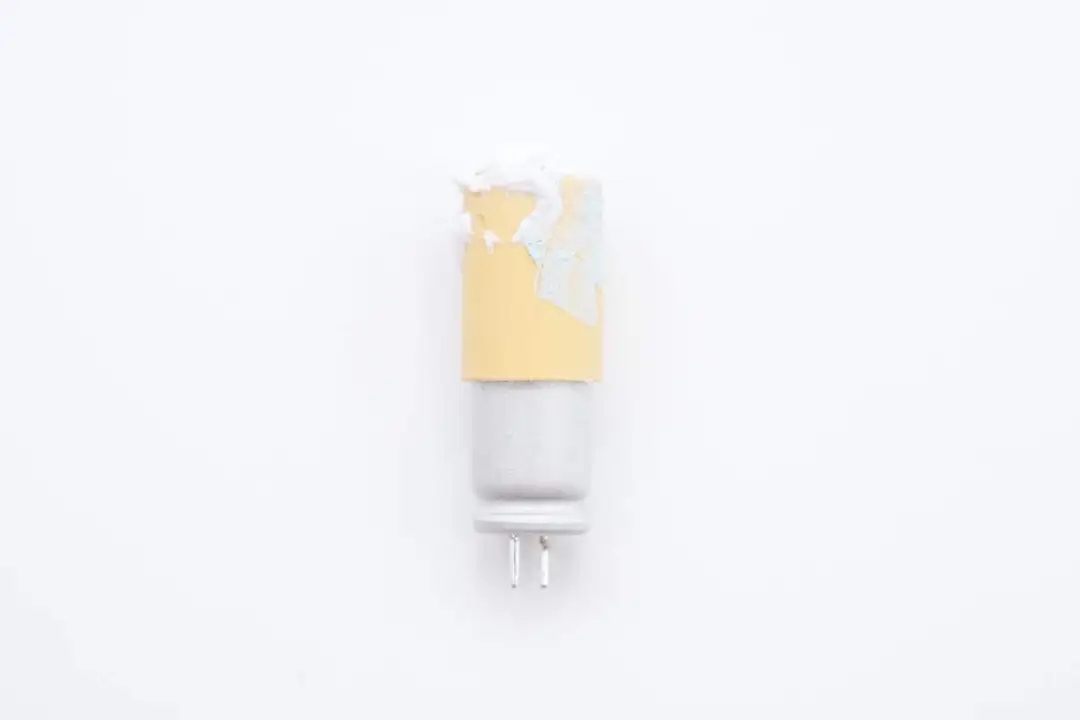

同步整流輸出濾波固態電容外套膠套絕緣保護。

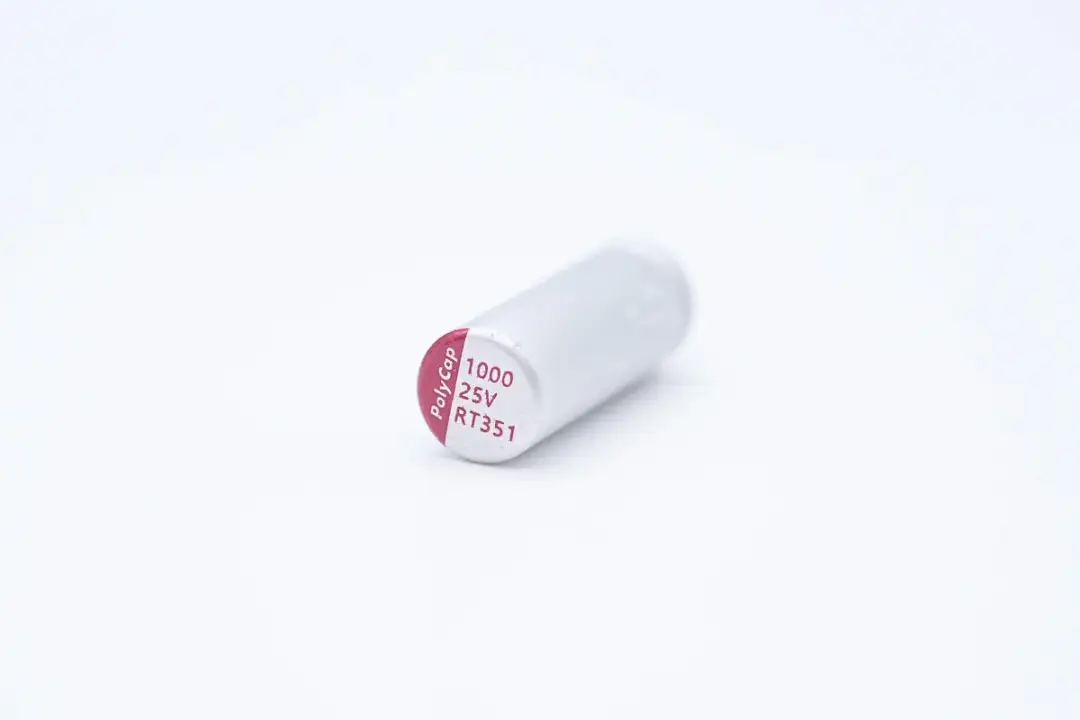

去掉膠套，電容來自PolyCap柏瑞凱，規格為25V1000μF。
輸出端垂直焊接一塊小板，主板上設有同步整流輸出濾波固態電容以及濾波電感。

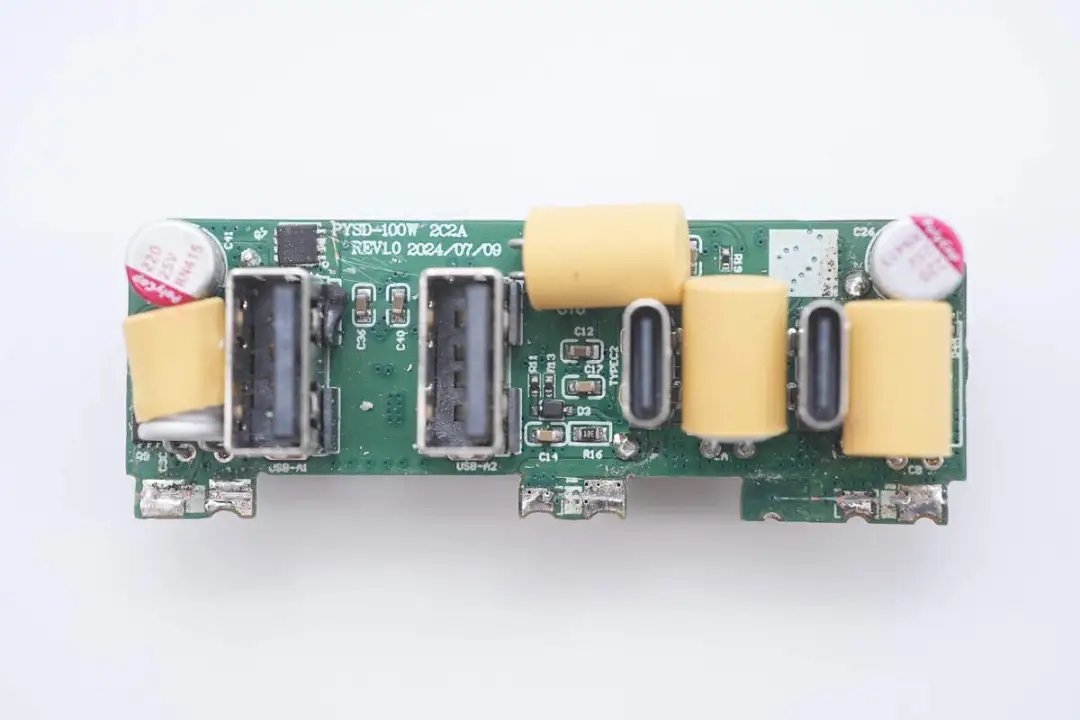

將小板拆下，正面設有多顆濾波固態電容以及USB-A1口輸出VBUS開關管，其中四顆濾波固態電容還套有膠套保護。

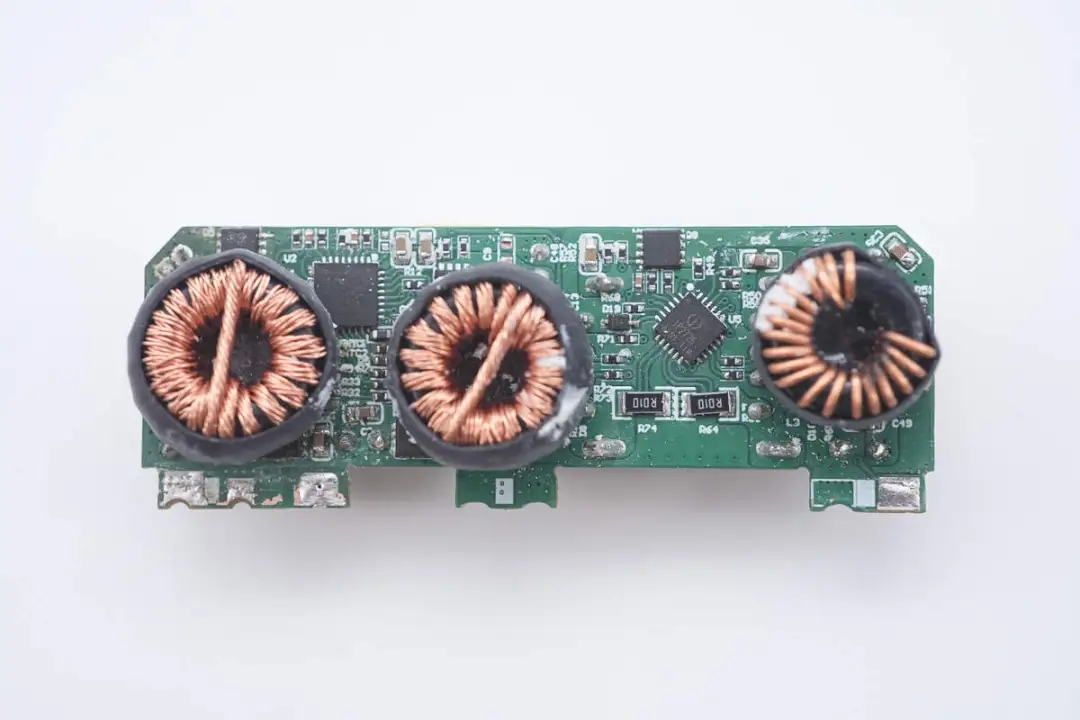

輸出采用三路降壓電路設計，板子背面設有三顆降壓電感。

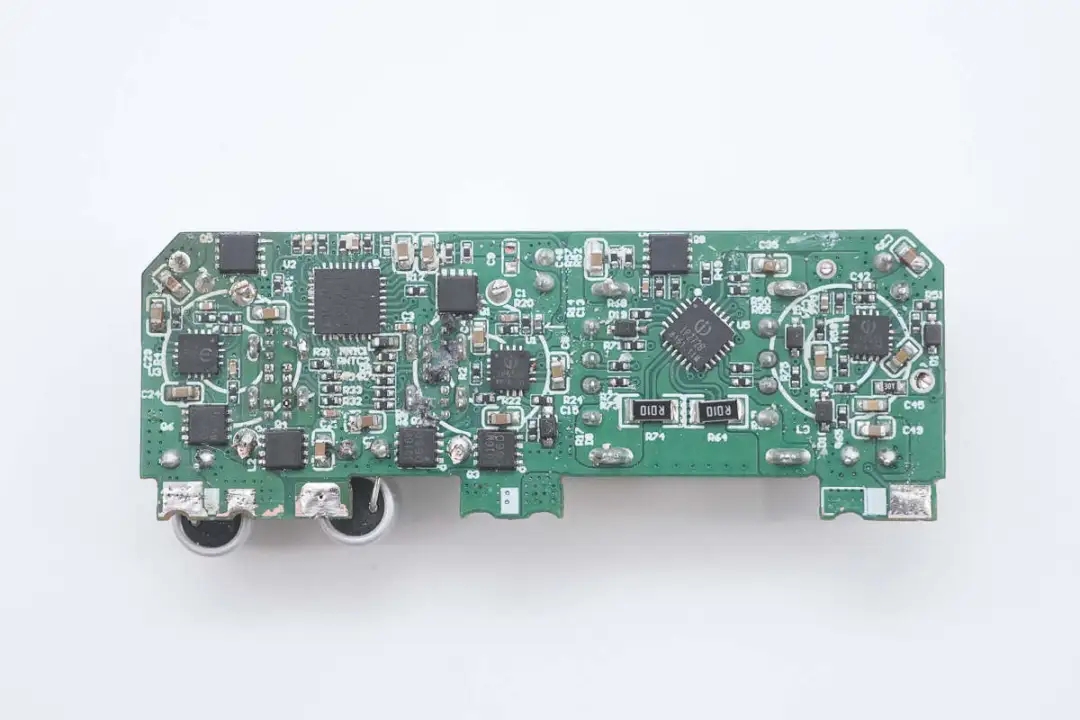

將三顆降壓電感拆掉，板子上設有三路降壓電路的同步降壓控制器、同步降壓開關管、兩顆協議芯片以及輸出VBUS開關管。

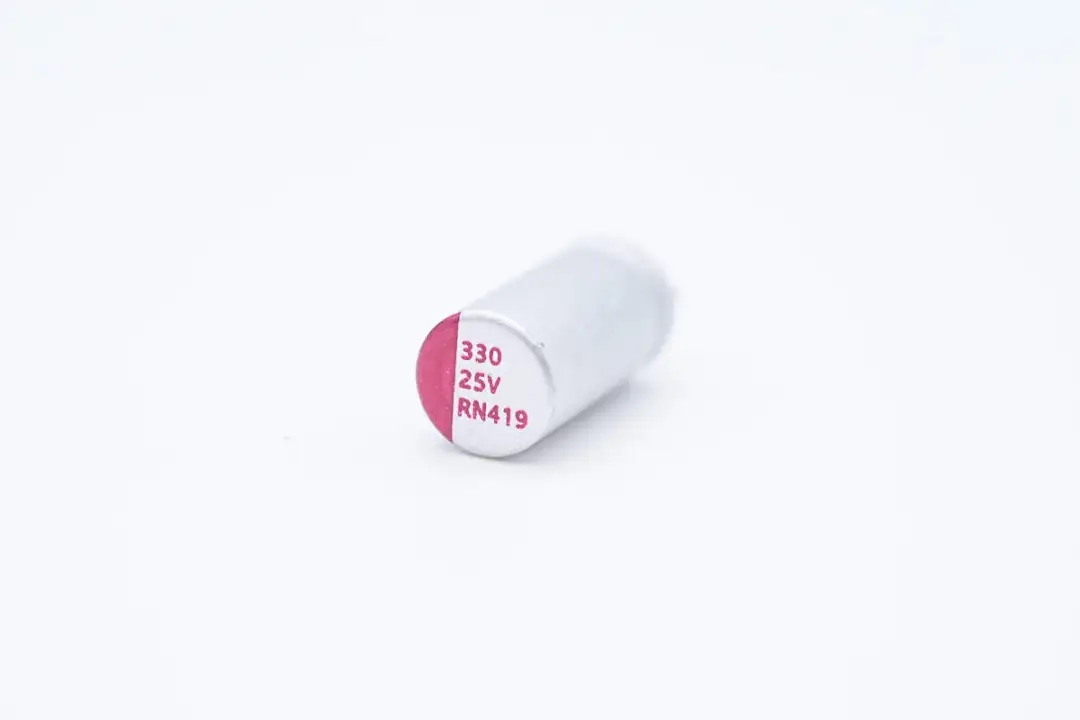

另一顆同步整流輸出濾波固態電容規格為25V330μF。

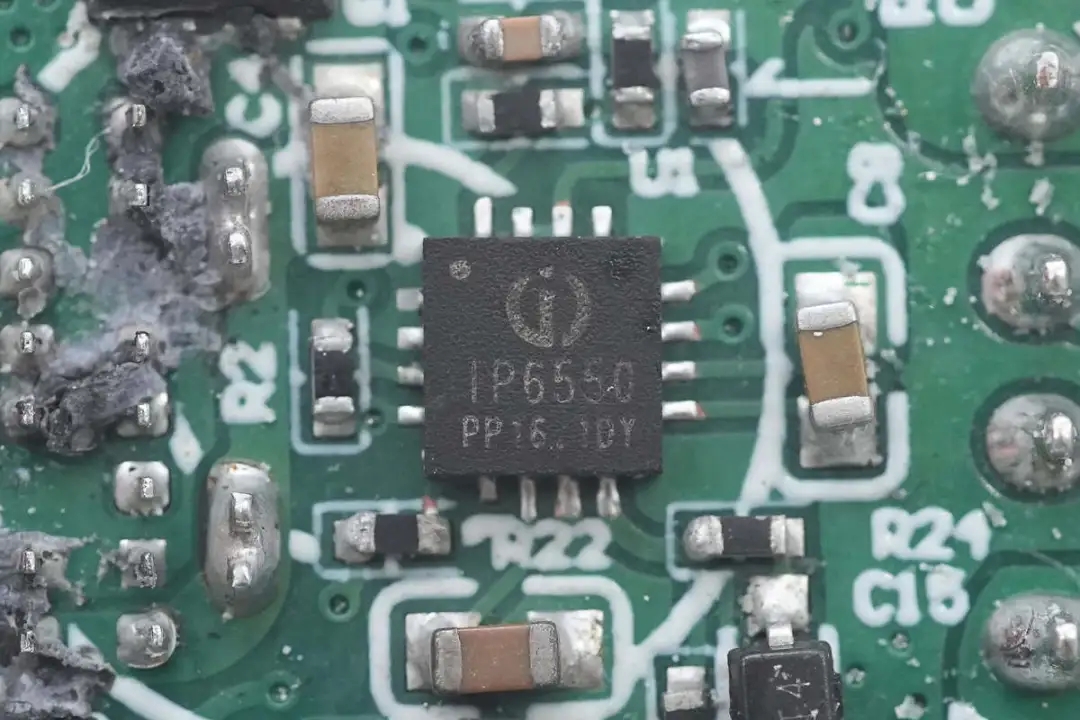

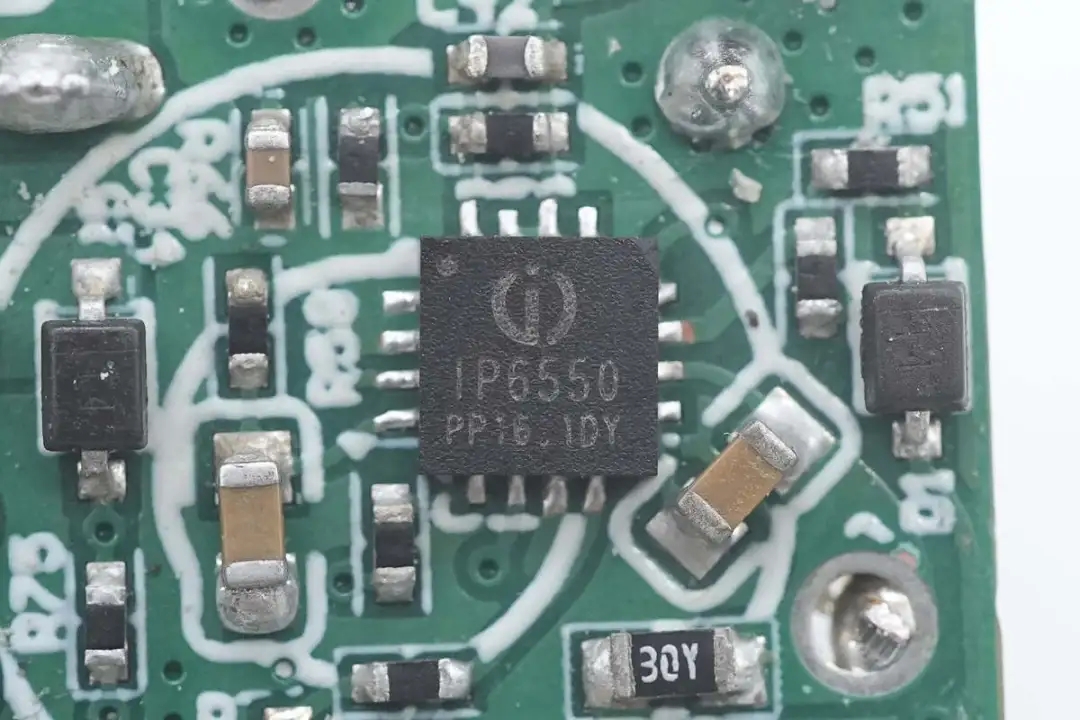

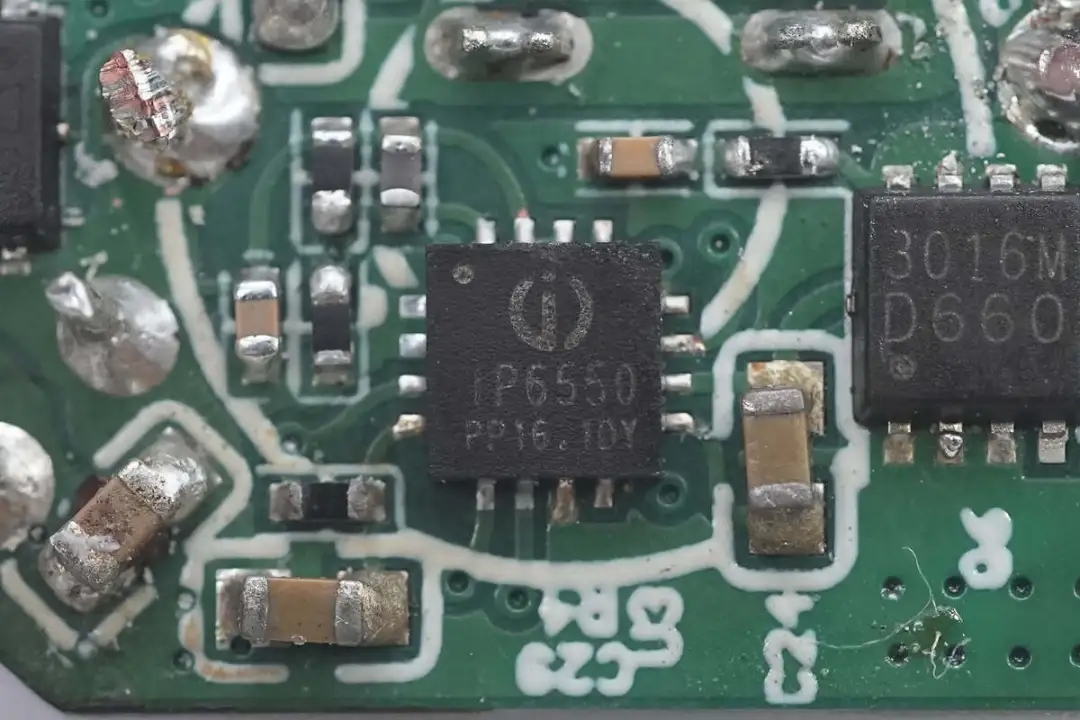

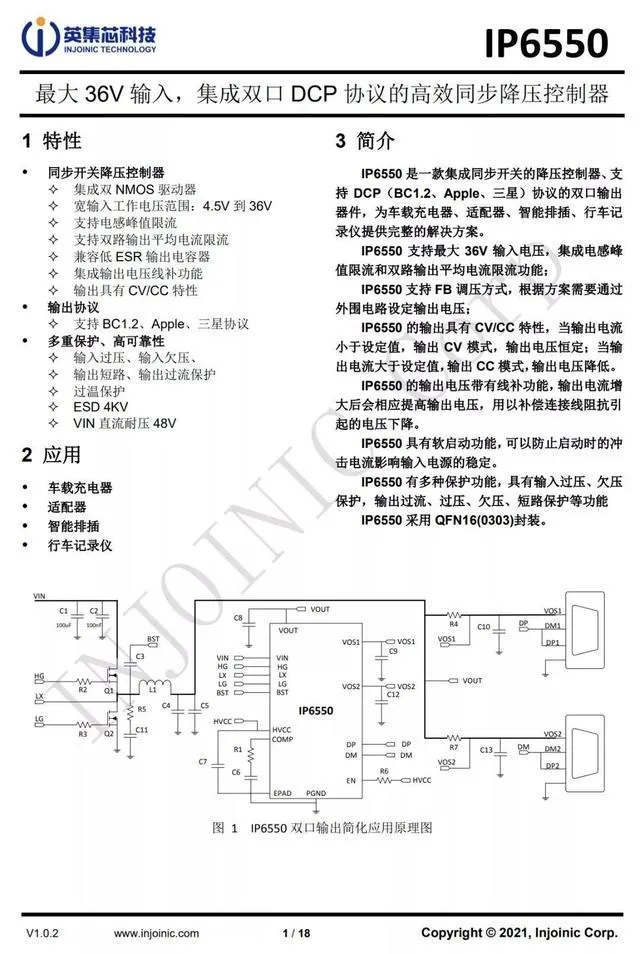

用于USB-C1口降壓輸出的同步降壓控制器來自英集芯，型號為IP6550，是一款支持36V輸入的同步降壓控制器，內置NMOS管驅動，外置兩個MOS管進行高效同步整流降壓。IP6550通過反饋引腳調節輸出電壓。開關頻率135KHz，輸入端耐壓48V，內置完善的保護功能。英集芯IP6550采用3*3mm QFN16封裝，可實現簡化的同步降壓轉換電路設計。
IP6550可用于車載充電器、多口適配器、智能插排、支持USB-C接口的插排以及行車記錄儀應用。同步整流降壓具有高轉換效率，高輸出電流可用于多口5V輸出，搭配PD協議芯片可實現寬范圍電壓調節，滿足USB PD3.1的應用。
USB-C2口降壓輸出的同步降壓控制器也是采用英集芯IP6550。

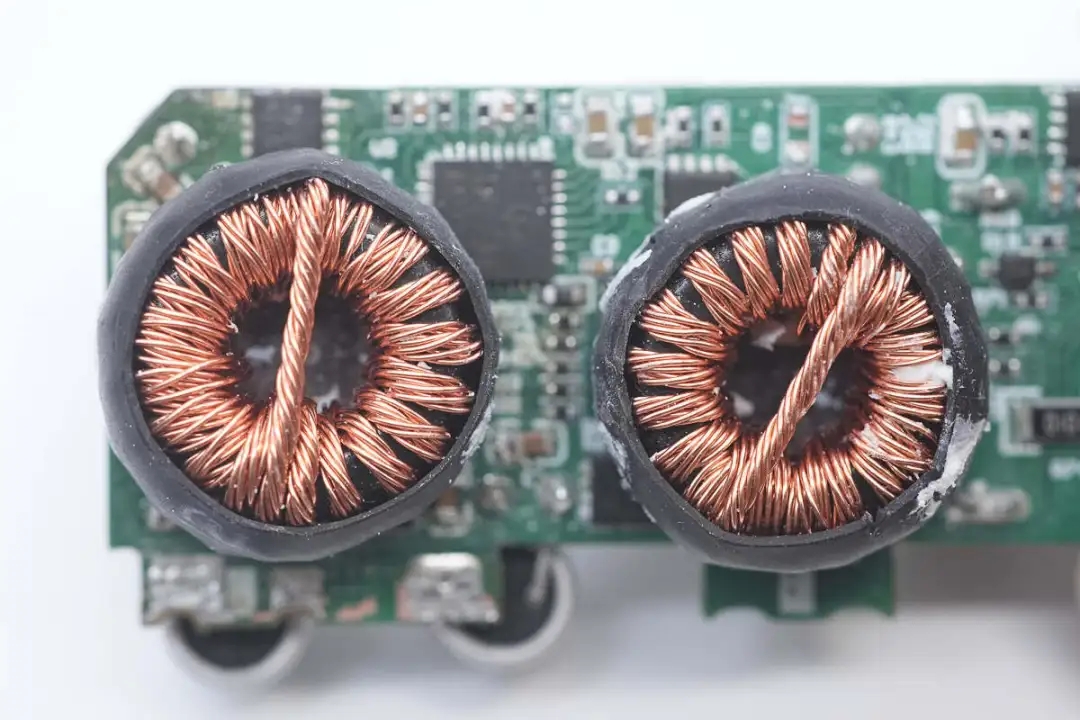

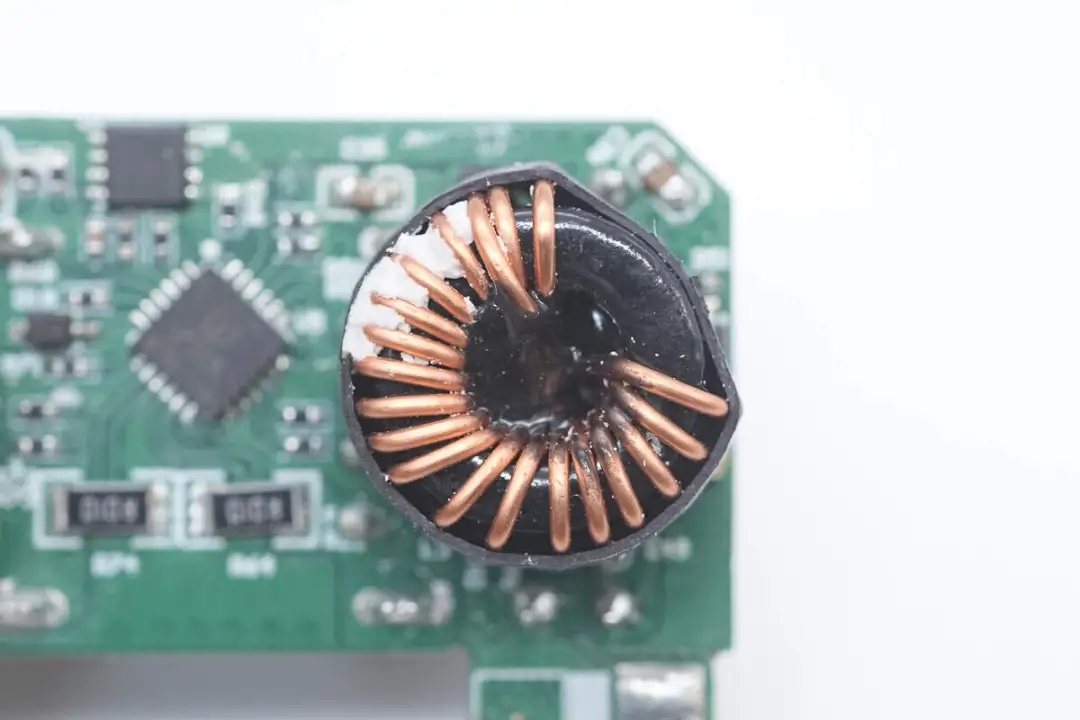

對應兩顆降壓電感特寫，采用多股漆包線繞制，外套熱縮管絕緣。

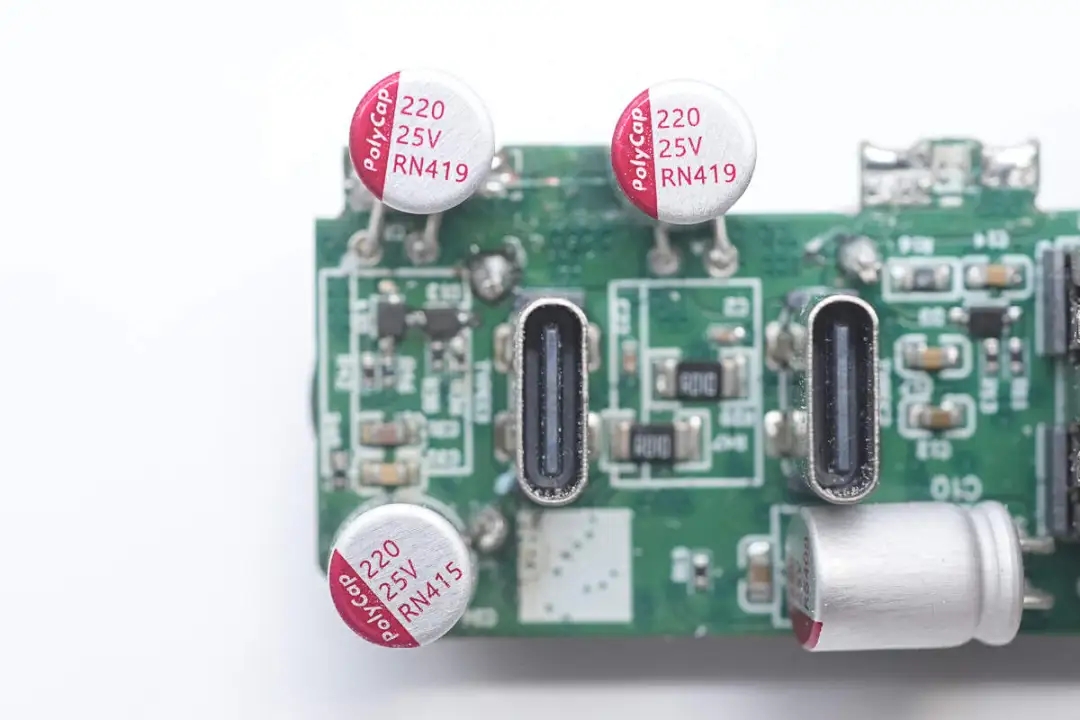

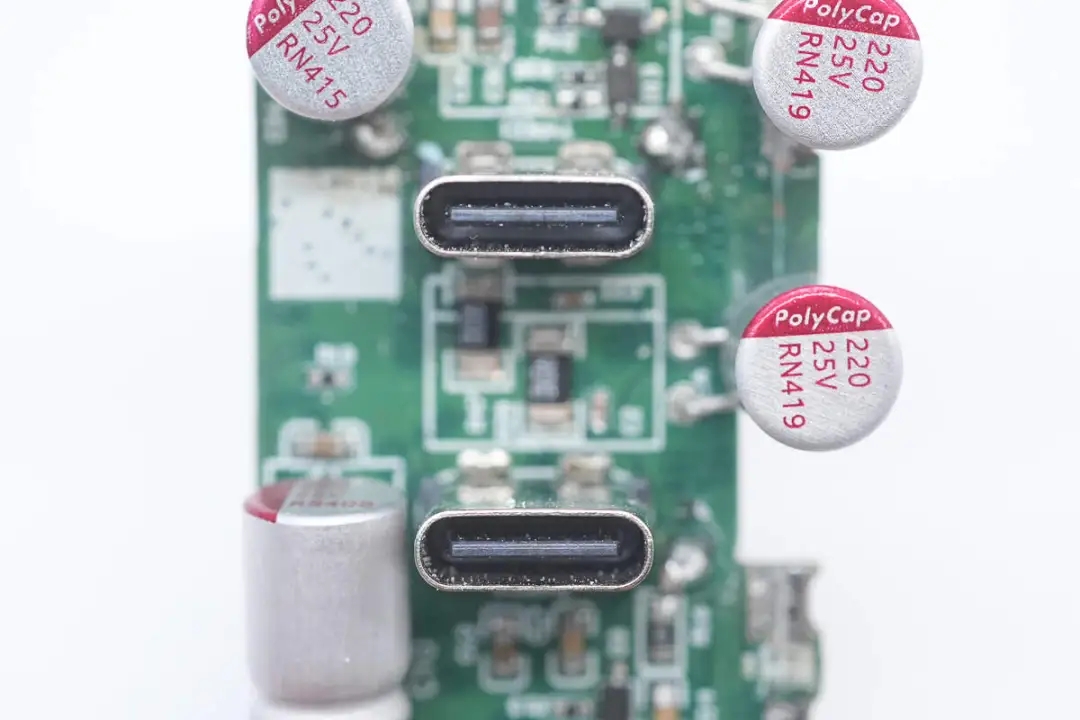

三顆濾波固態電容來自柏瑞凱，規格均為25V220μF，用于降壓輸出和接口輸出濾波。
另一顆濾波固態電容特寫，規格也是25V220μF。

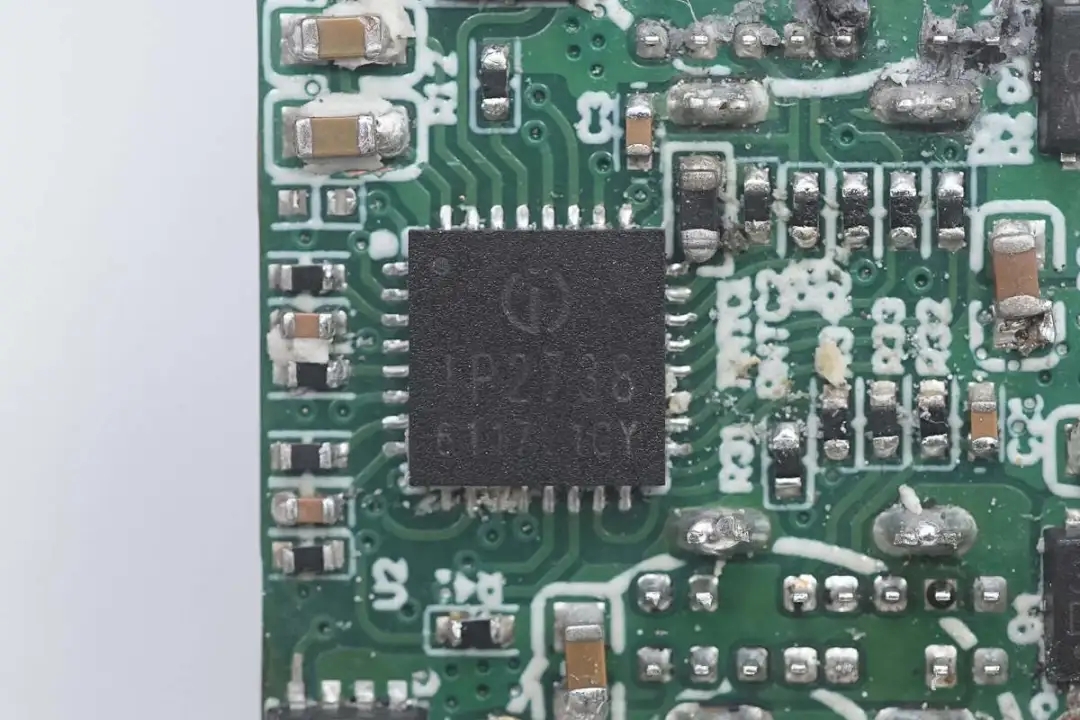

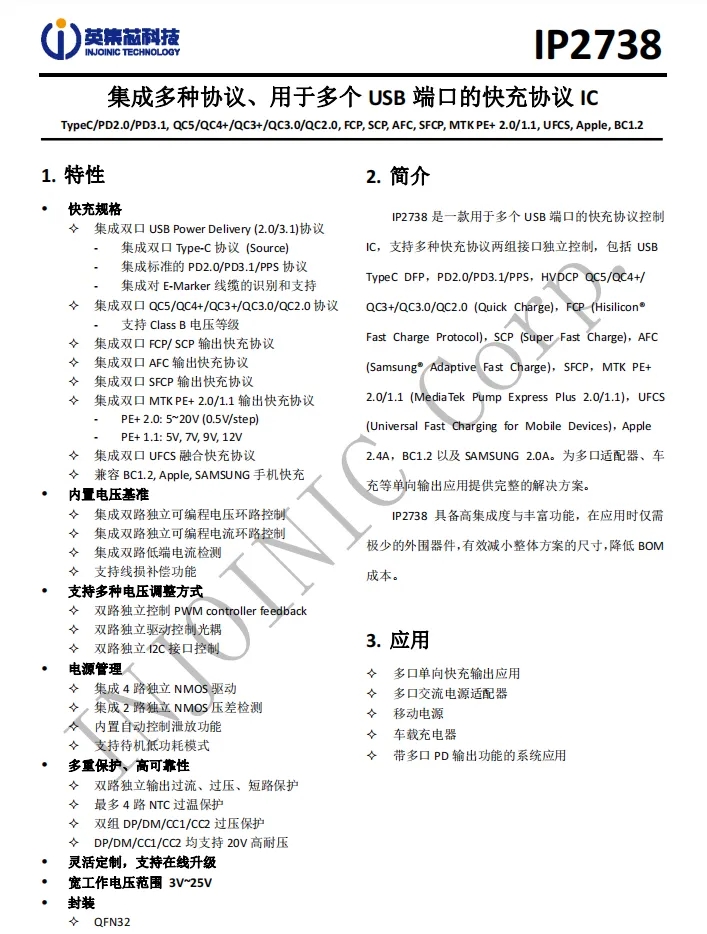

兩個USB-C接口的協議芯片來自英集芯，型號IP2738，是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。
英集芯IP2738內置四路獨立的NMOS驅動，可用于多個接口輸出控制，控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制，并且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。

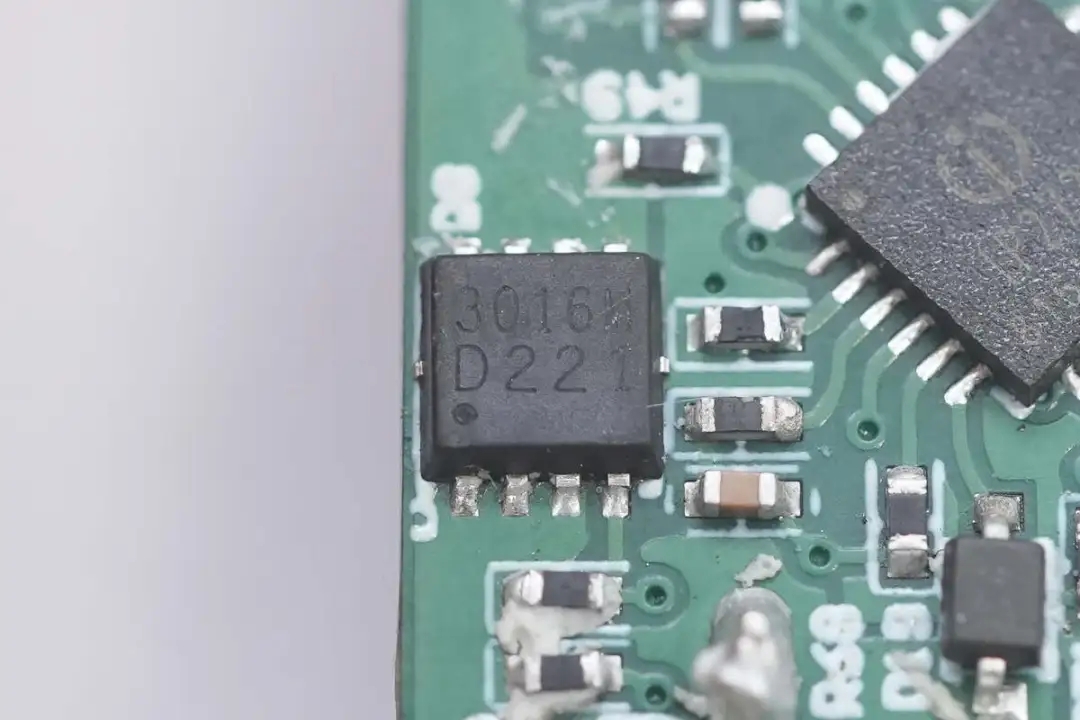

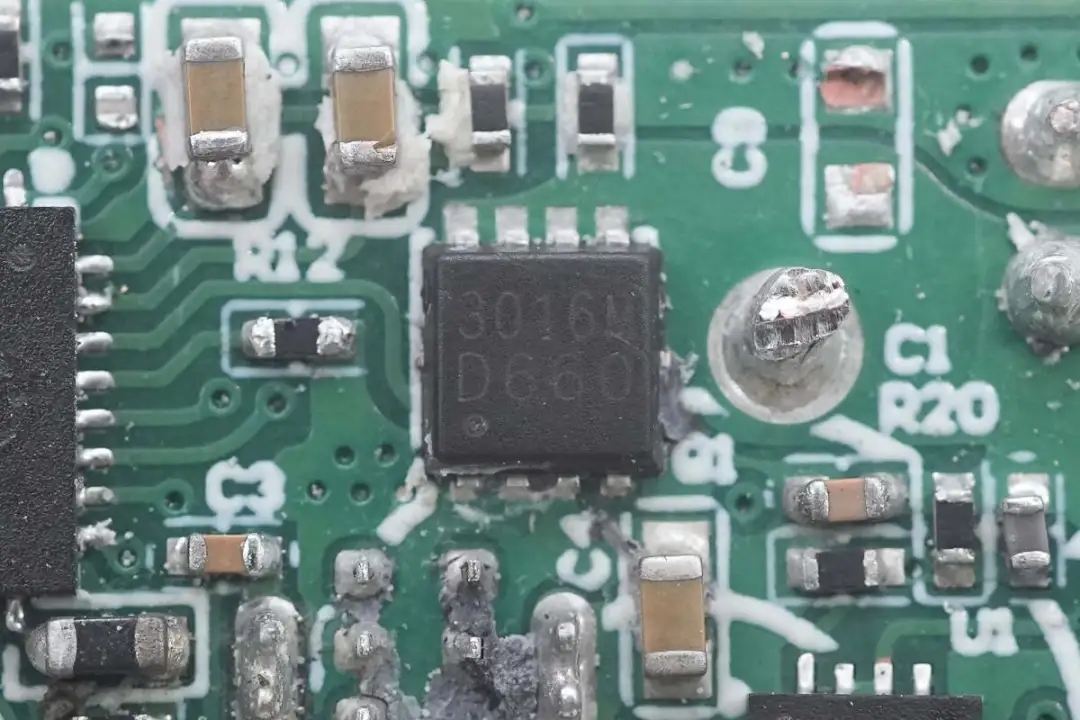

USB-C1口輸出VBUS開關管也是采用絲印3016M的MOS管。

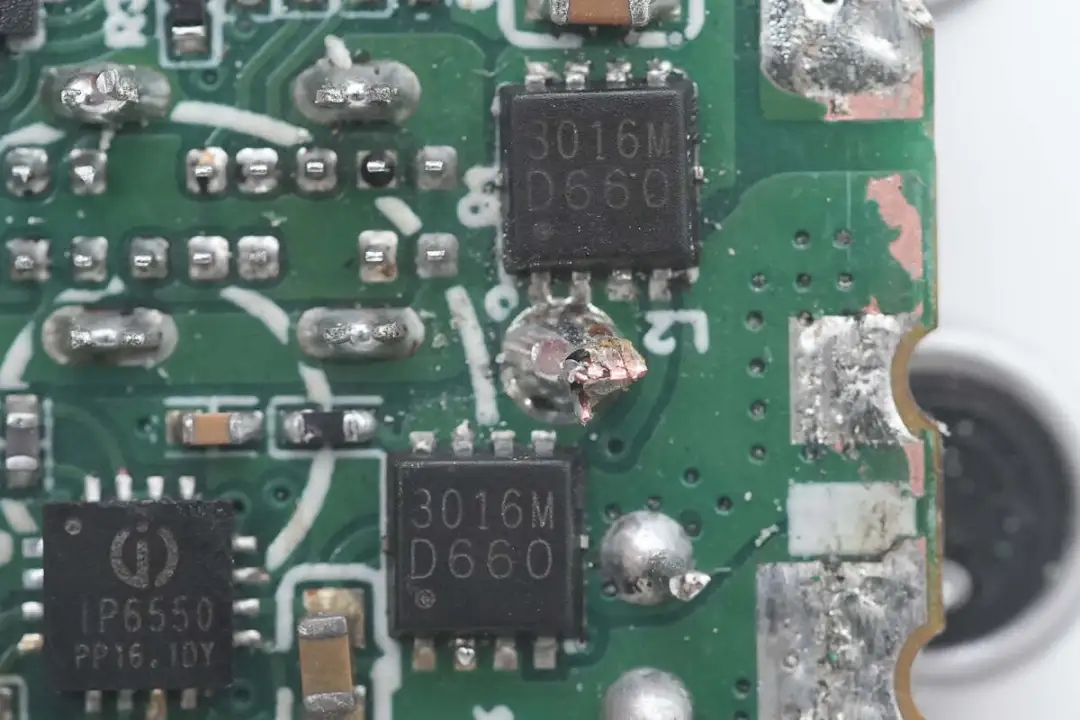

兩個USB-A口的同步降壓控制器也是采用英集芯IP6550。

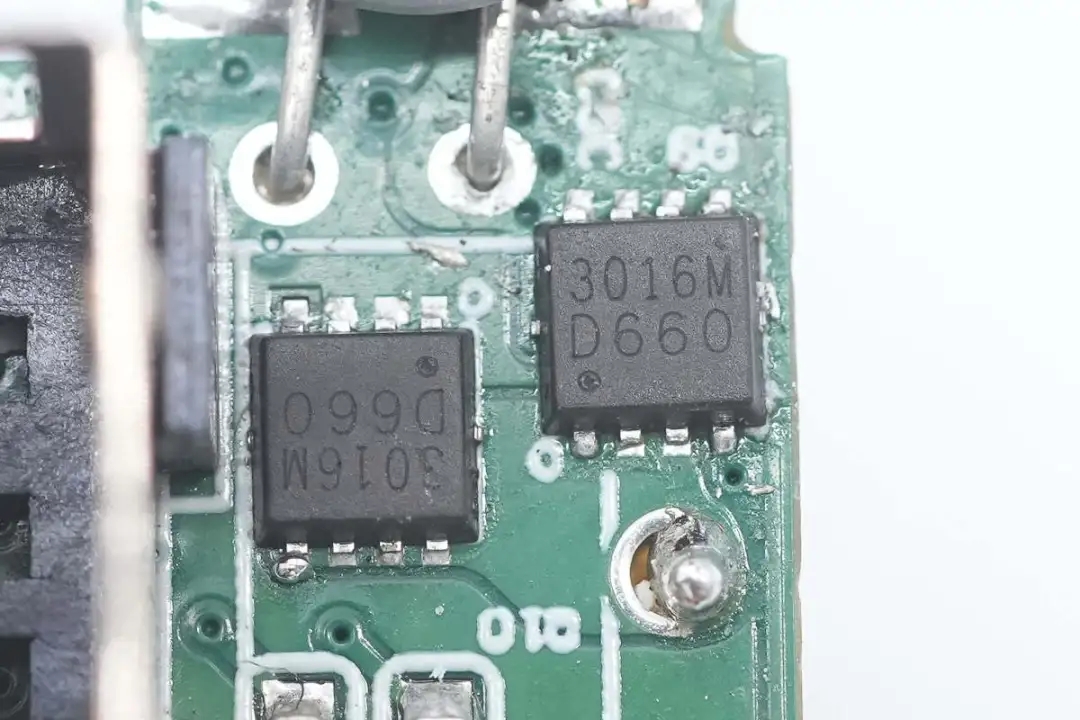

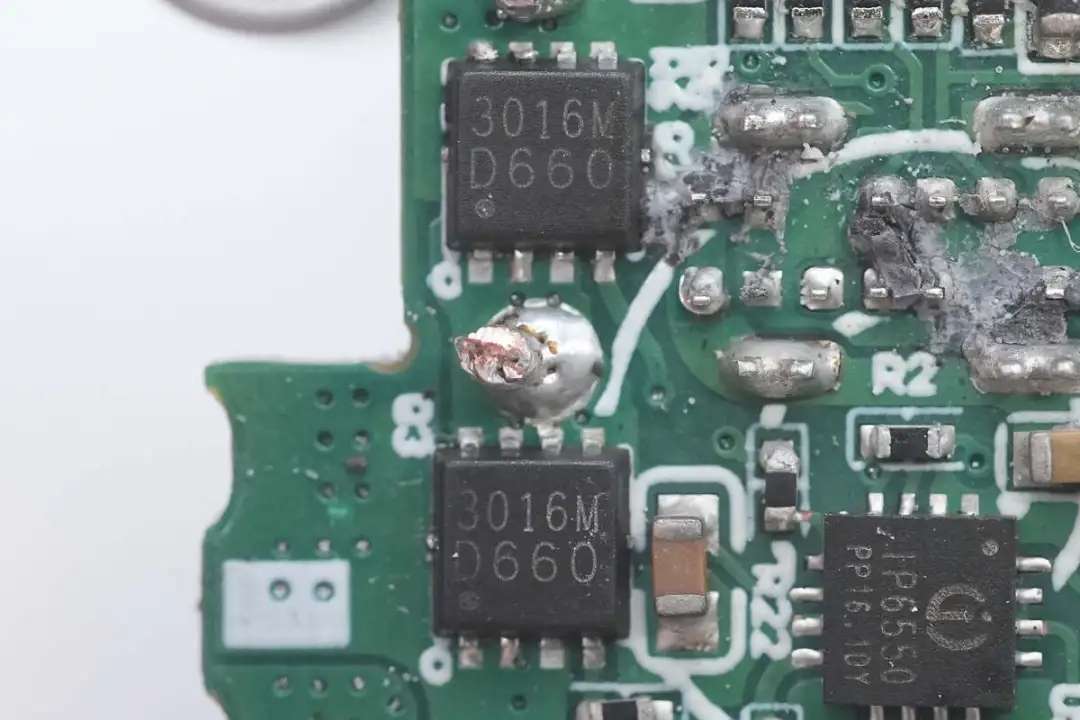

搭配的兩顆同步降壓開關管也是絲印3016M的MOS管。

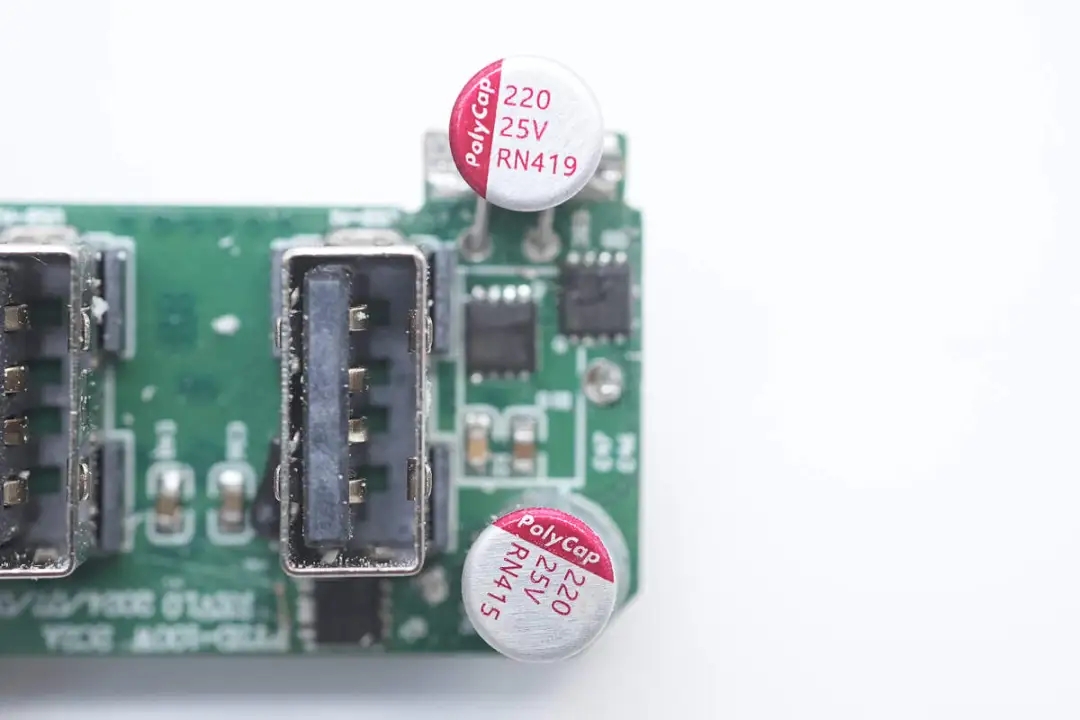

兩顆濾波固態電容也是來自柏瑞凱，規格為25V220μF。

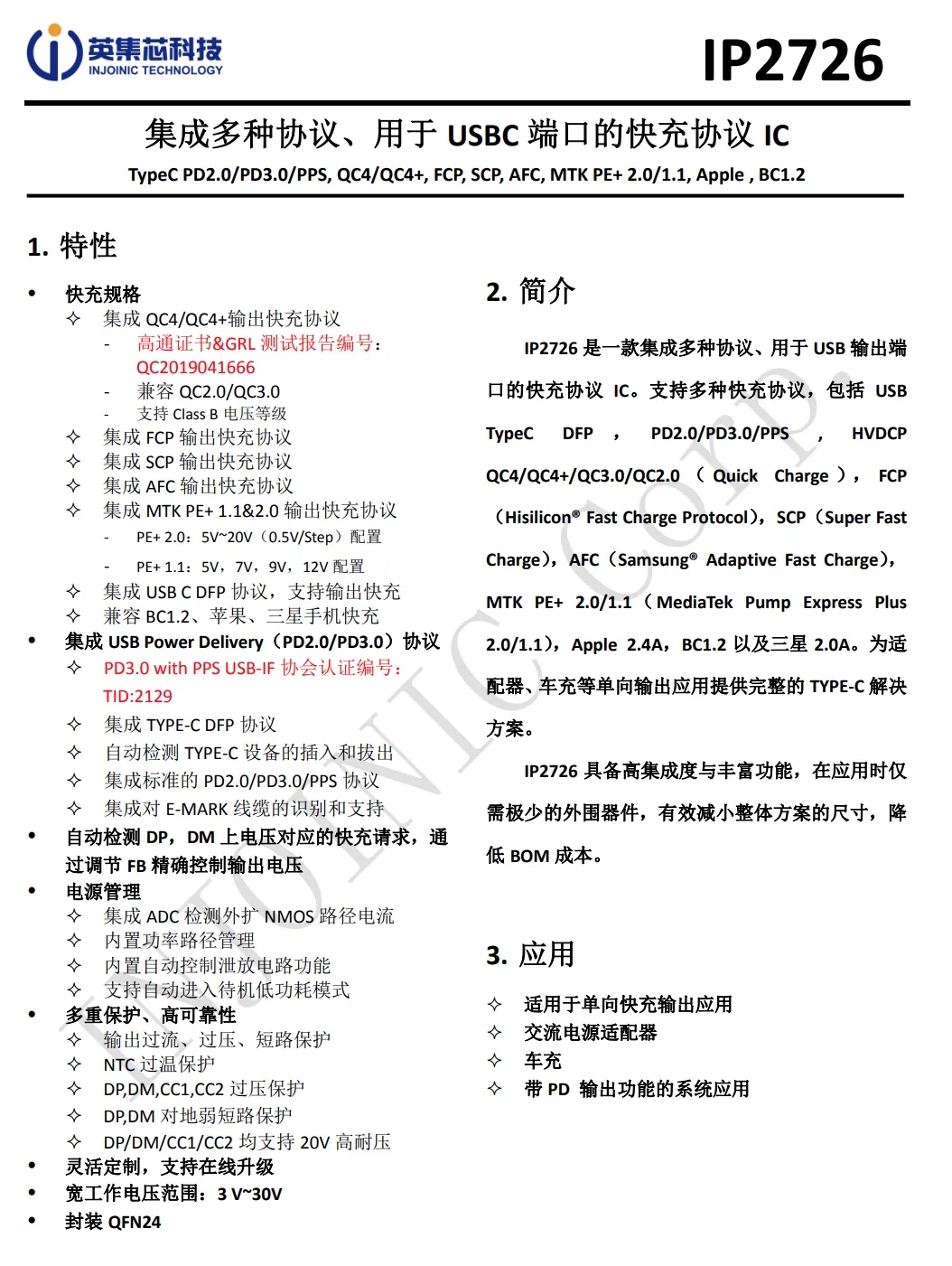

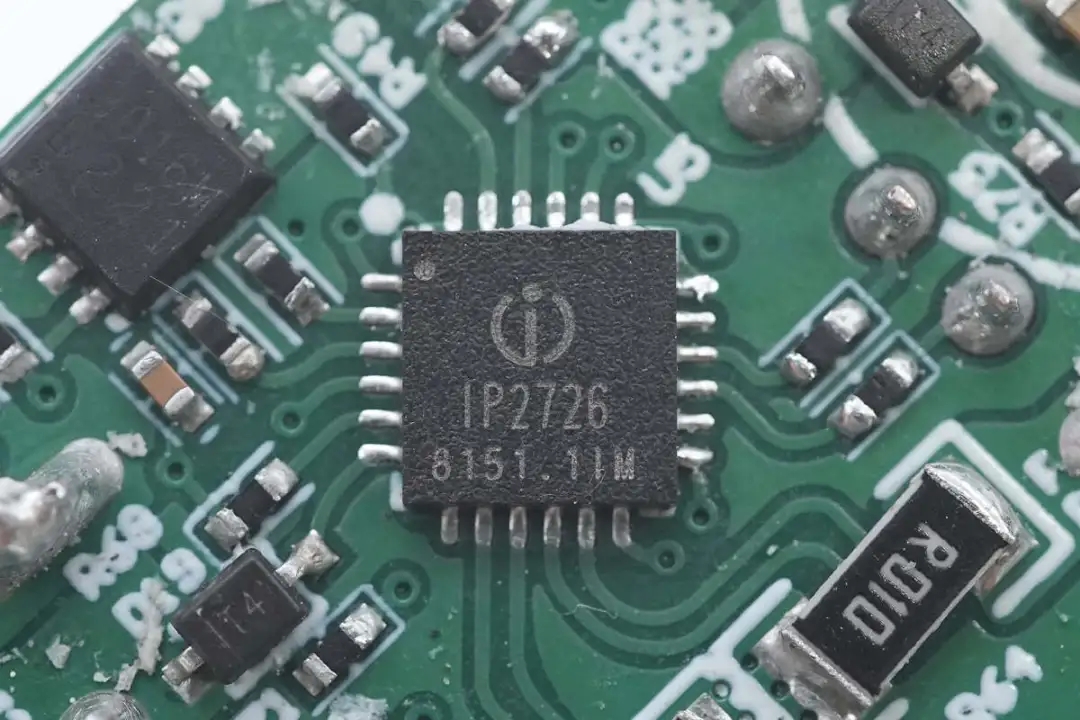

兩個USB-A口協議芯片來自英集芯，型號為IP2726，是一顆應用非常廣泛的協議芯片。英集芯IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

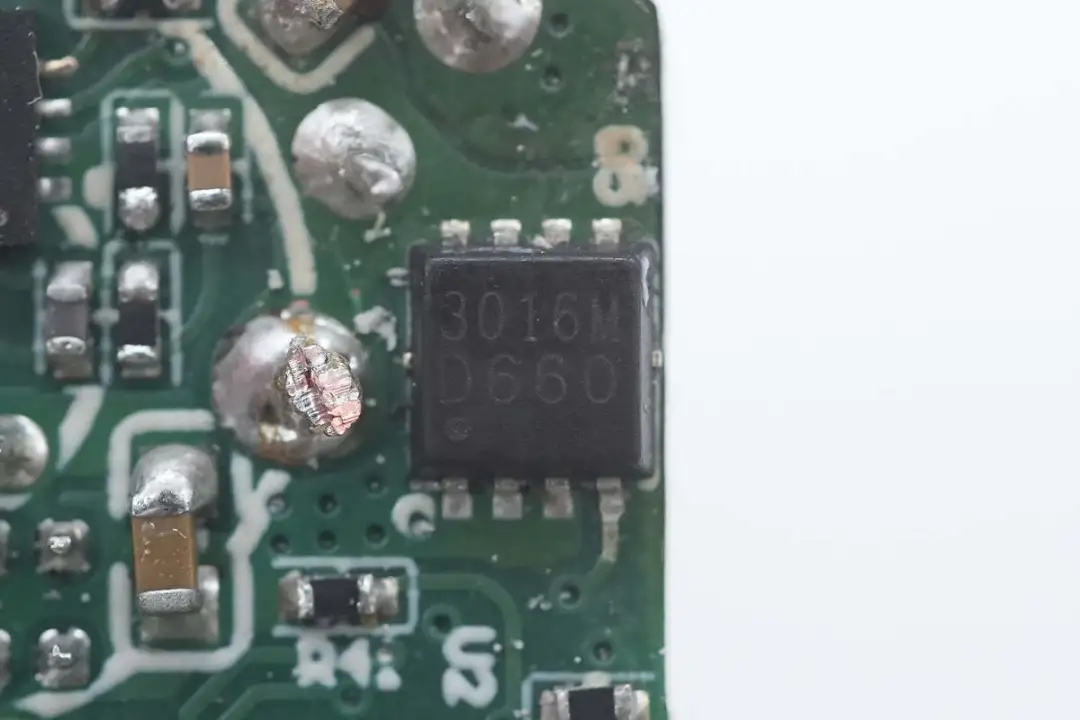

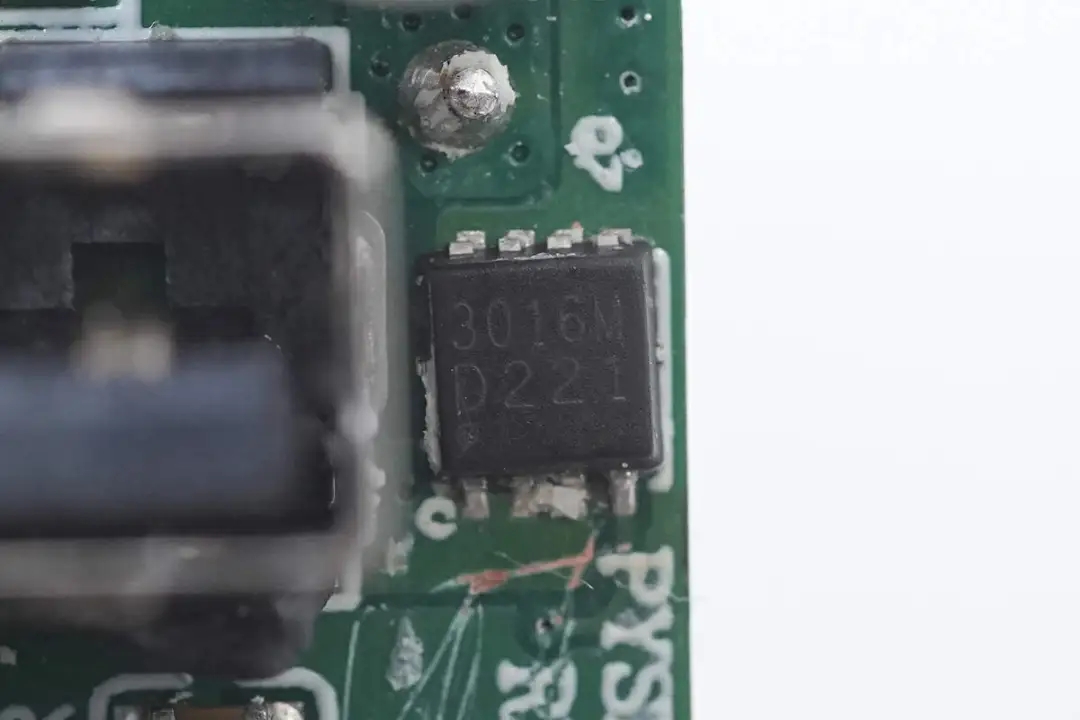

USB-A1口輸出VBUS開關管特寫，絲印3016M的MOS管。

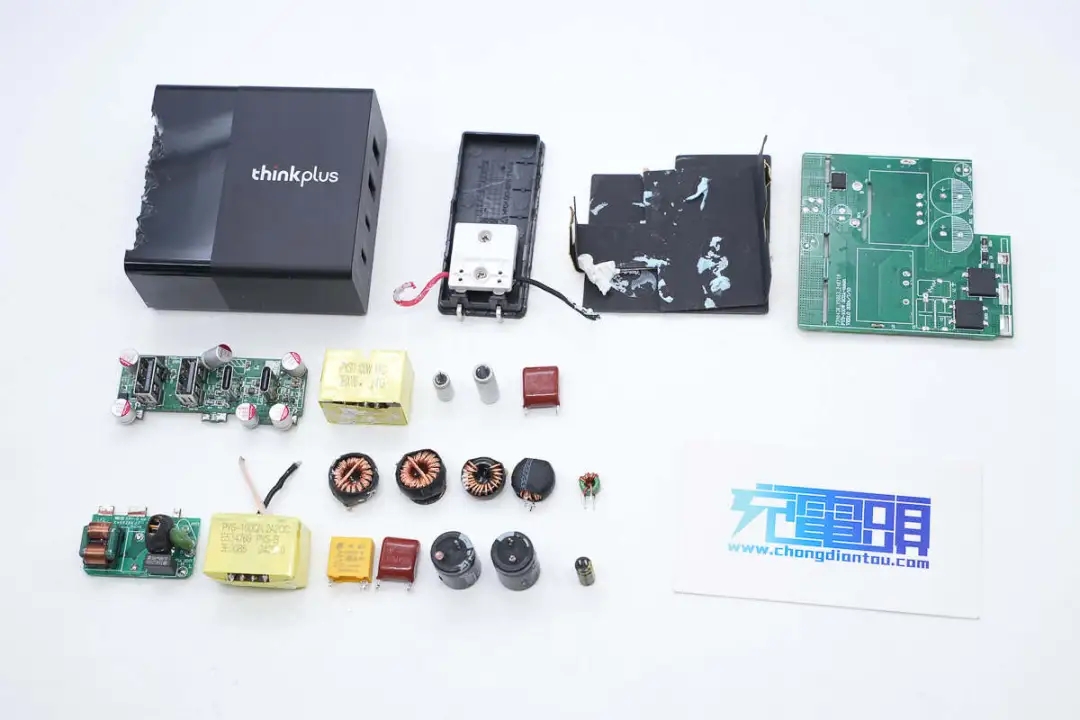

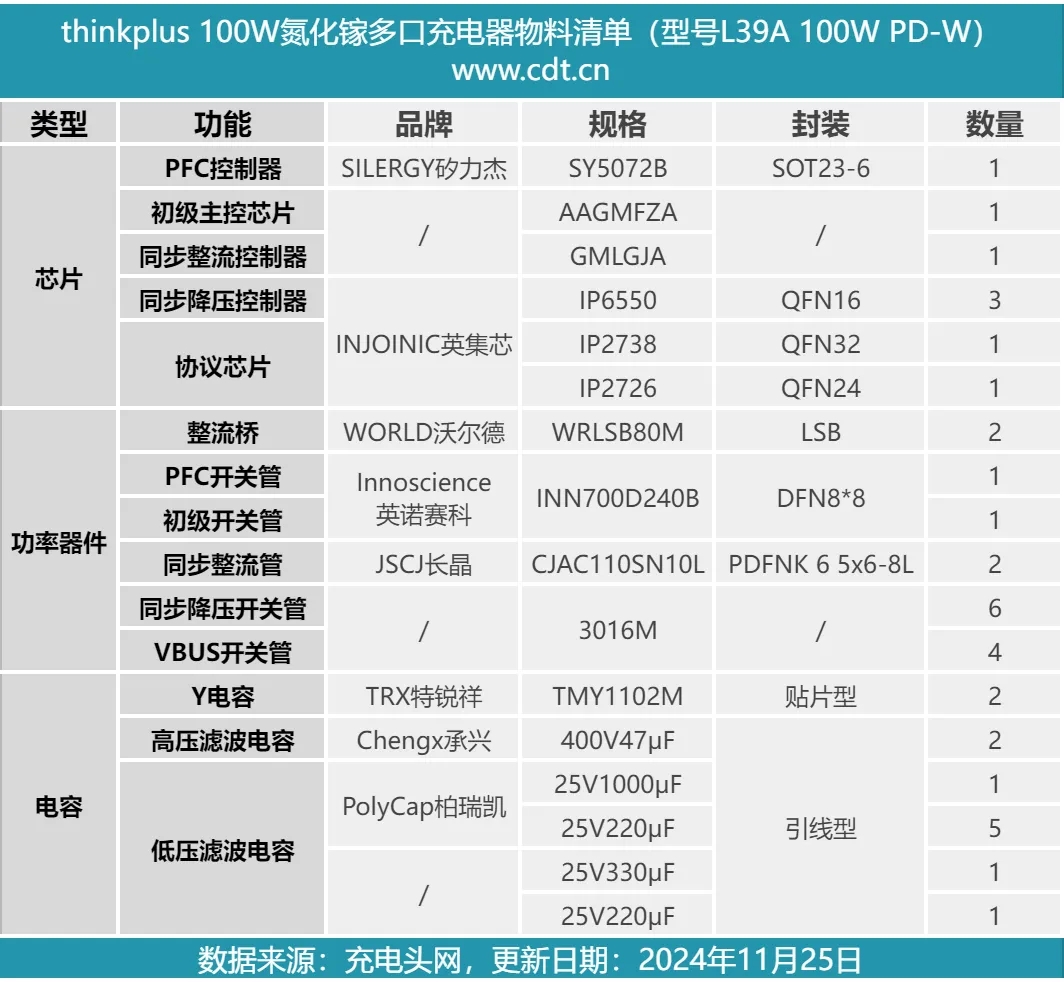

最后附上thinkplus 100W氮化鎵多口充電器的核心器件清單，方便大家查閱。
thinkplus 100W氮化鎵多口充電器延續亮面磨砂撞色設計語言，配置2A2C四個USB接口以及可折疊插腳，兼容QC、PD、PPS、SCP等快充，同時最大支持100W快充，是一款兼顧了多接口、兼容性、性能以及便攜性的不錯產品，滿足筆電、平板、手機等設備居家和出行快充需求。
充電頭網通過拆解了解到，充電器基于PFC+QR反激電源架構設計，輸出三路DC-DC二次降壓電路搭配協議芯片控制四口輸出。使用了矽力杰SY5072B PFC控制器以及英諾賽科氮化鎵開關管。
三路二次降壓電路同步降壓控制器均使用的英集芯IP6550，并使用英集芯IP2738和IP2726兩顆協議芯片分別控制四個接口輸出。采用承興電解電容以及柏瑞凱固態電容進行濾波，PCBA模塊填充導熱膠以及覆蓋散熱片幫助散熱，此外絕緣設計做的也很到位。
