前言

LG是韓國著名的消費電子品牌，旗下產品有顯示器、筆記本電腦及手機等。其中LG的安卓手機具有優秀的屏幕，曾經在國內風靡一時。LG的顯示器，在個人電腦市場中也有很高的市場占有率，并且還向其他顯示器廠商供應液晶屏幕，口碑不錯。

充電頭網今天拆解的是一款韓版的LG gram系列輕薄筆記本的氮化鎵電源適配器。LG gram系列筆記本采用大屏幕設計，搭載英特爾處理器，具有優秀的顏值和長時間待機。屏幕和擴展性在輕薄筆記本中非常有優勢，設計也很獨特。

LG 65W氮化鎵適配器開箱

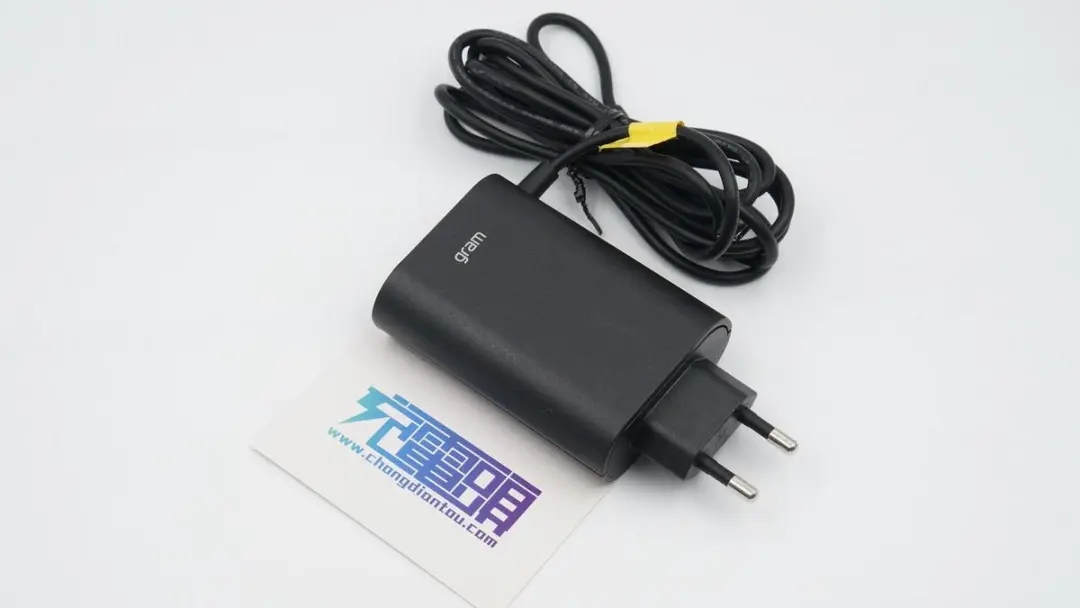

適配器自帶USB-C輸出線纜，機身外殼磨砂，兩側半圓弧面設計。正面印有g(shù)ram字樣，表明這是LG gram筆記本電腦的原裝適配器。

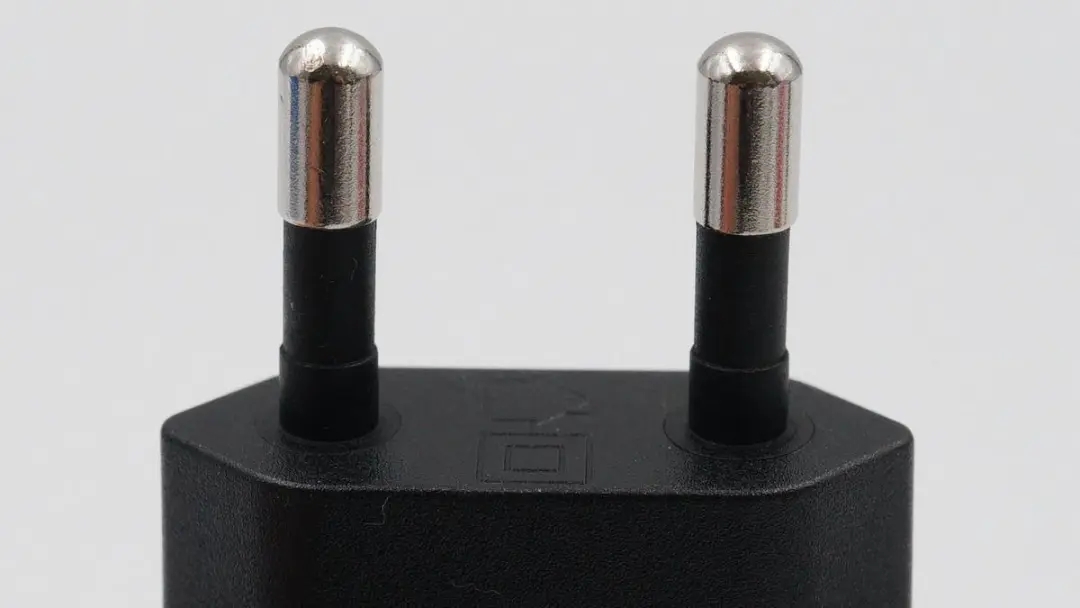

韓規圓柱插腳特寫。

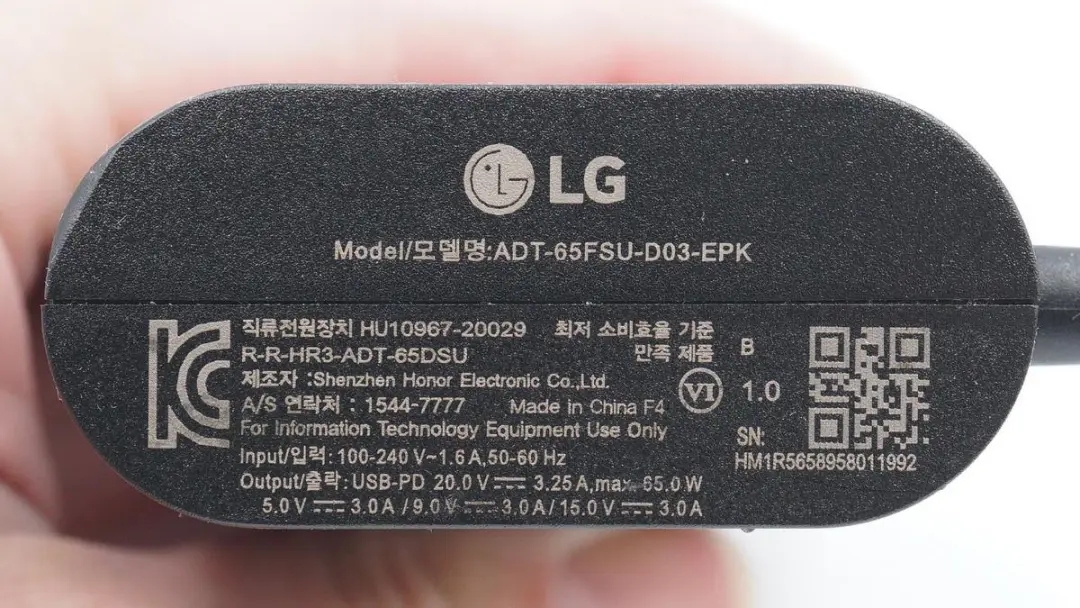

機身另一端印有LG logo和參數，支持100-240V 50/60Hz 1.6A輸入，以及5V3A、9V3A、15V3A、20V3.25A輸出，適配器已經通過了KC認證和VI級能效認證，由深圳歐陸通電子股份有限公司生產。

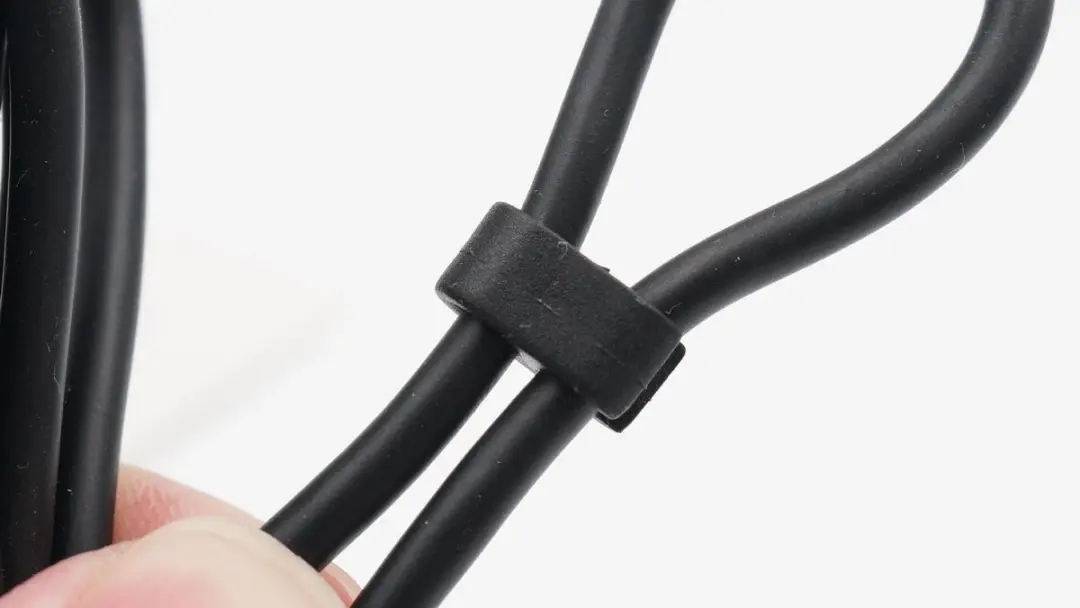

線纜帶有鎖扣設計，方便整理攜帶。

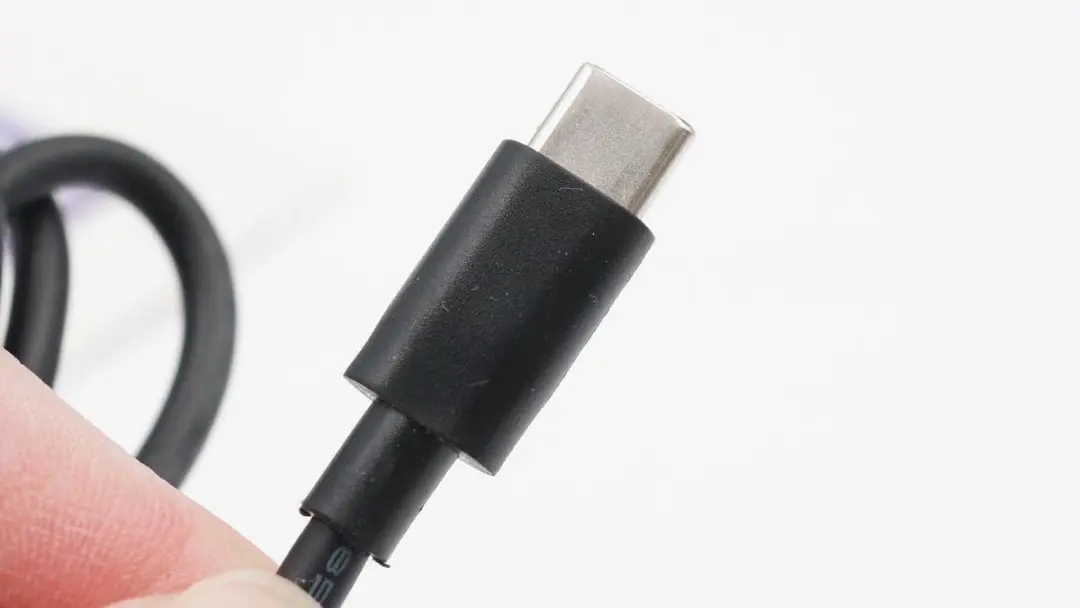

線頭外殼磨砂，方便插拔。

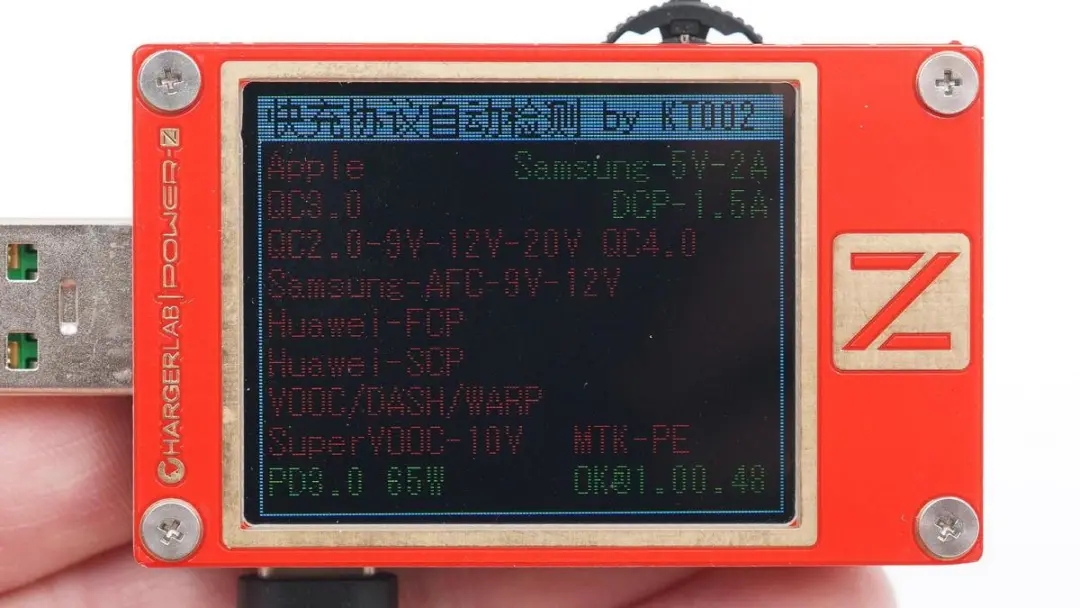

使用ChargerLAB POWER-Z KT002測得適配器僅支持PD3.0快充協議。

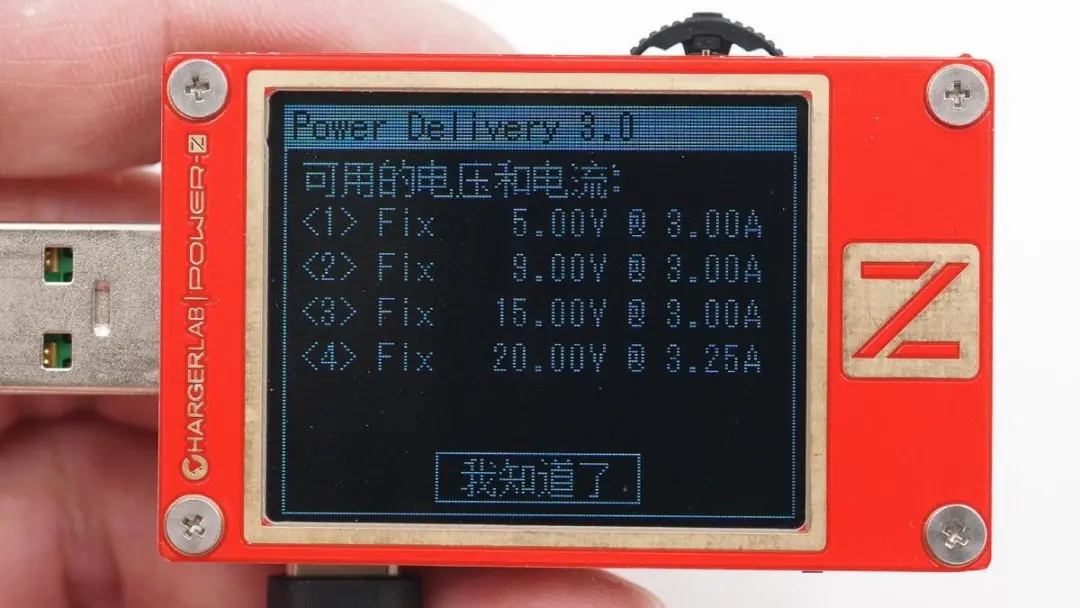

并具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔位。

LG 65W氮化鎵適配器拆解

對LG 65W氮化鎵適配器有了大體了解后，下面繼續對其進行詳細拆解，看看產品的實際做工用料如何。

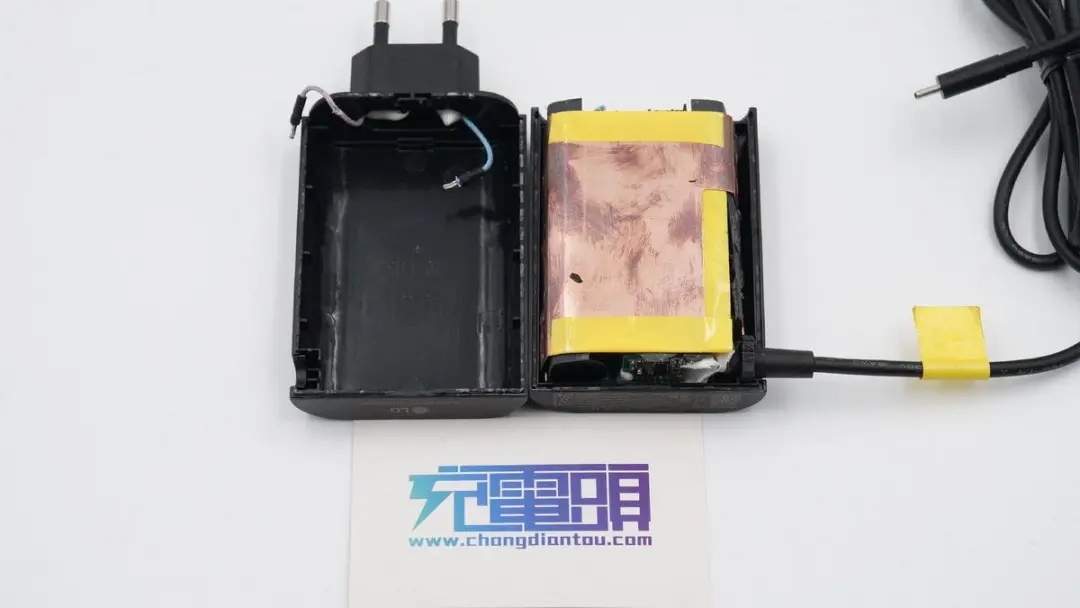

從側面接縫將充電器外殼拆開，內部PCBA模塊使用純銅散熱片包裹，纏繞膠帶固定。輸入導線壓接端子，焊接連接到PCBA模塊上供電。

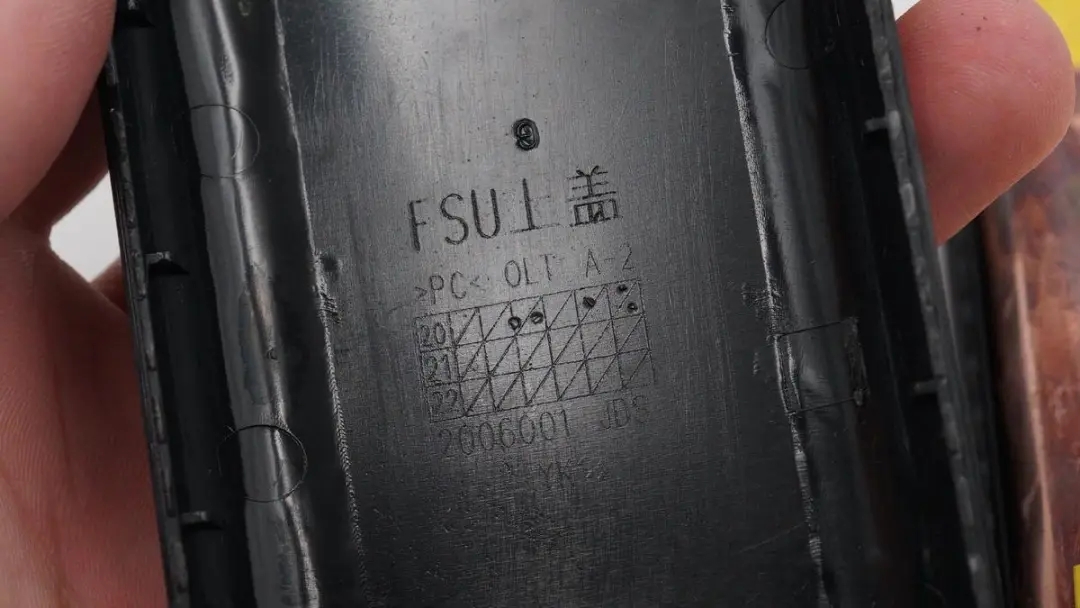

外殼采用PC材質，F(xiàn)SU 上蓋，可以看到是2020年生產的。

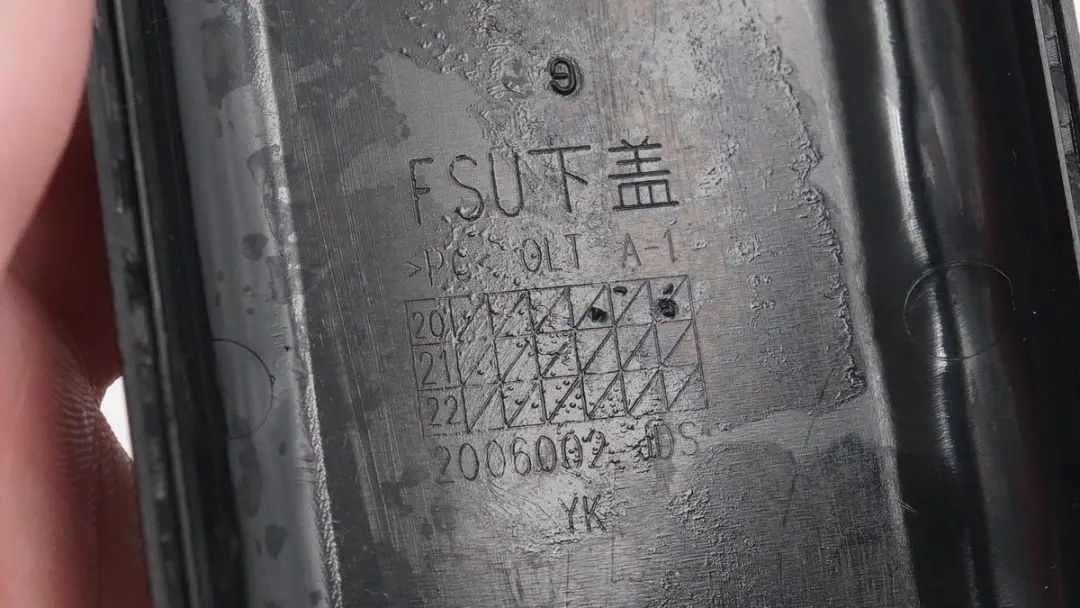

另外一面外殼，印有FSU 下蓋字樣，與PCBA模塊之間打膠固定。

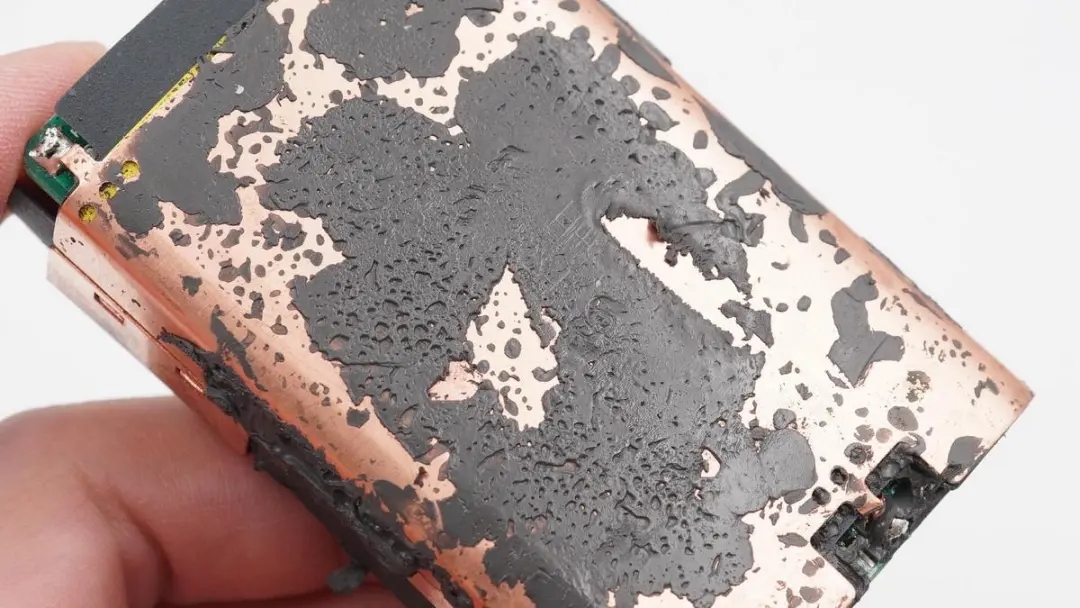

PCBA模塊背面的純銅散熱片特寫，與PCB背面之間打膠填充。

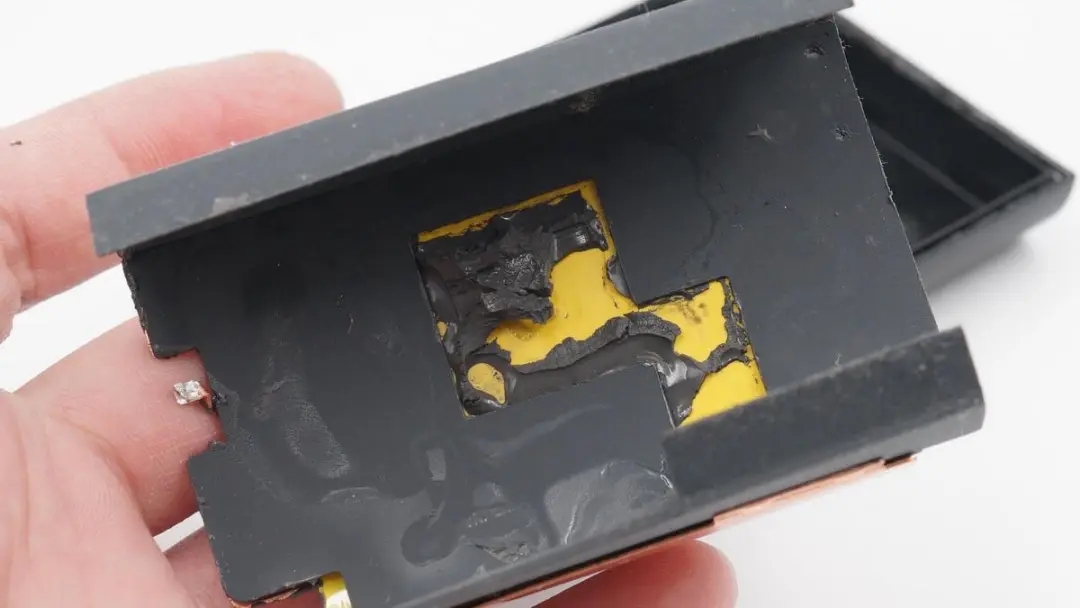

取下背面的散熱片，內部貼有絕緣片，絕緣片開孔涂膠散熱。

PCBA模塊背面膠水灌封特寫。

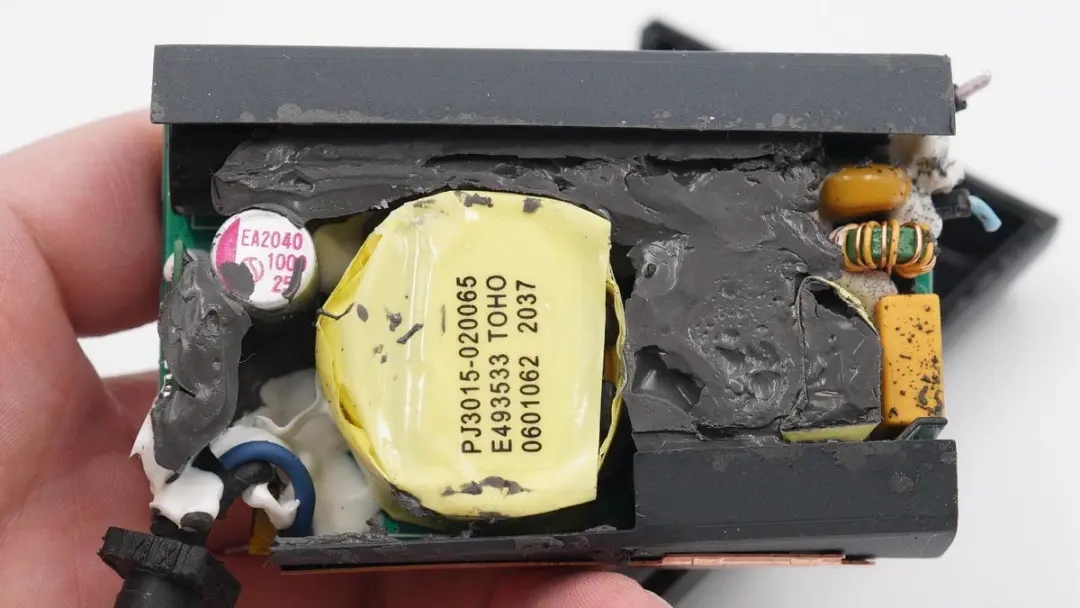

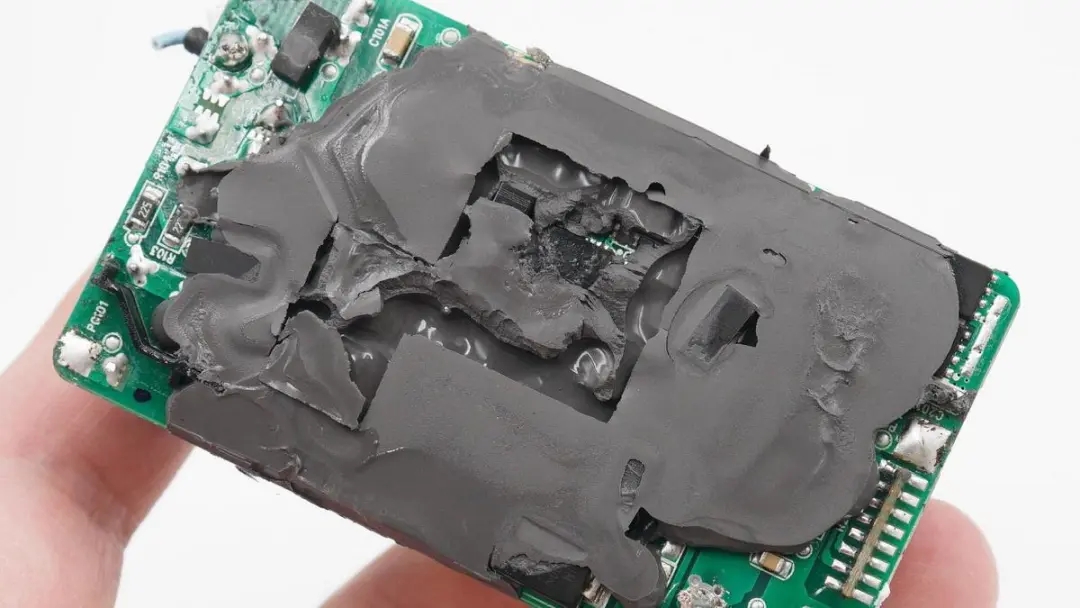

來到PCBA模塊正面，正面除了打白膠固定以外，還灌封了黑色導熱膠用于導熱，提升散熱性能。

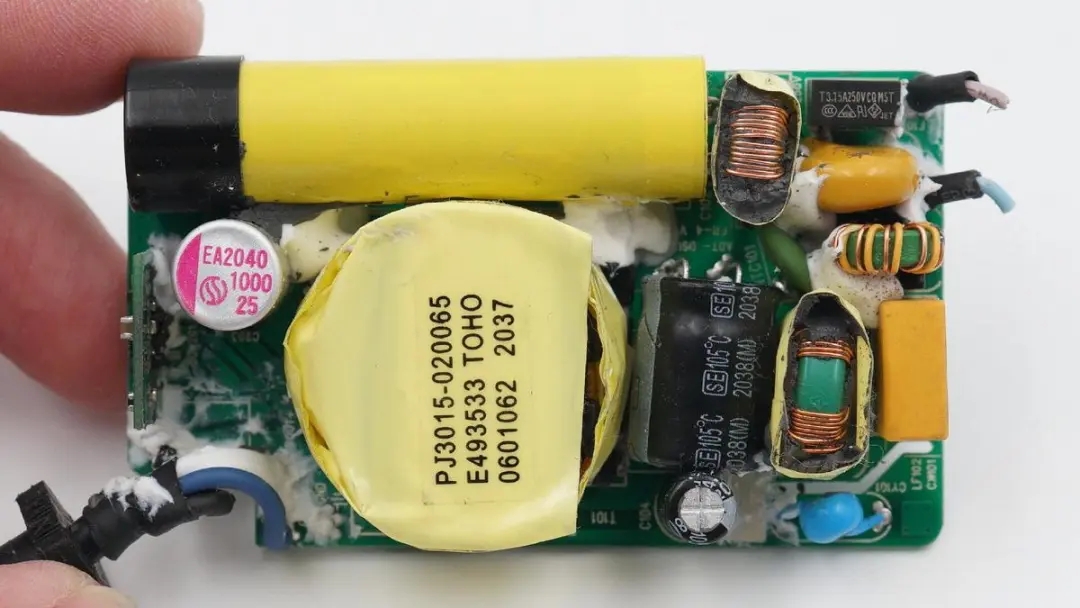

清理掉膠水，充電器PCBA模塊正面一覽，變壓器與高壓電解電容、共模電感均纏繞膠帶加強絕緣。

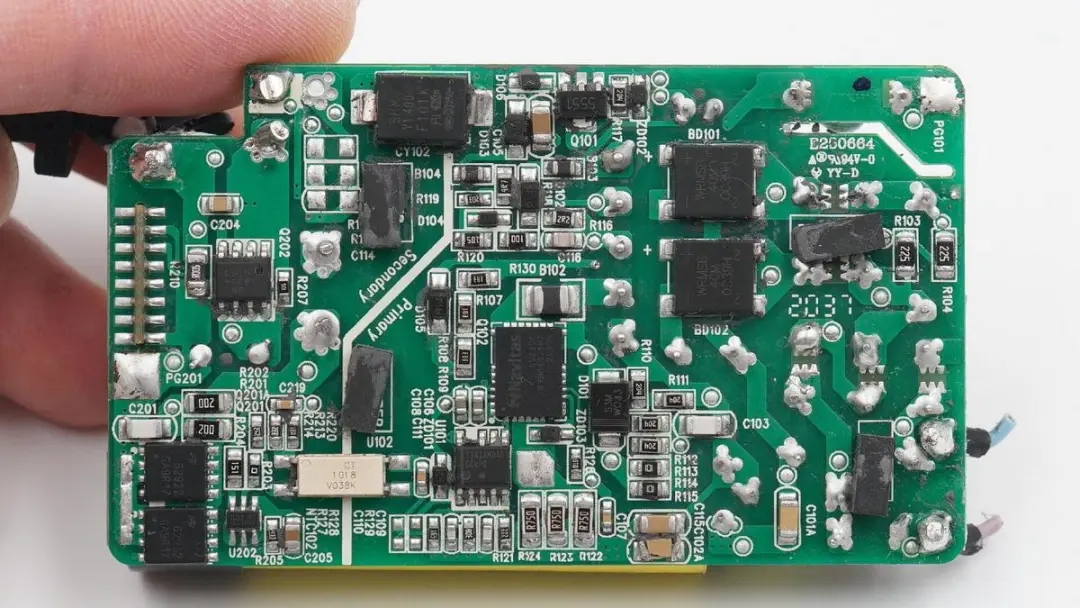

PCBA背面則貼有多顆支撐膠墊，輸入端采用兩顆整流橋，納微氮化鎵功率芯片，初級主控芯片，輸出側可以看到同步整流控制器和兩顆并聯的同步整流管。

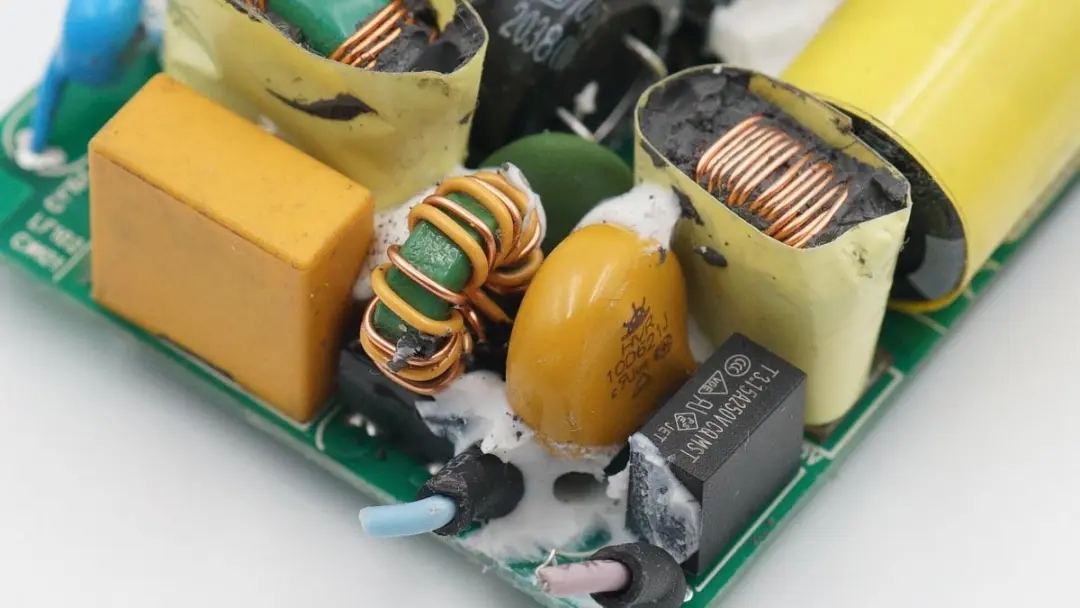

充電器輸入端特寫，有延時保險絲、壓敏電阻、NTC浪涌抑制電阻及X電容等元件。

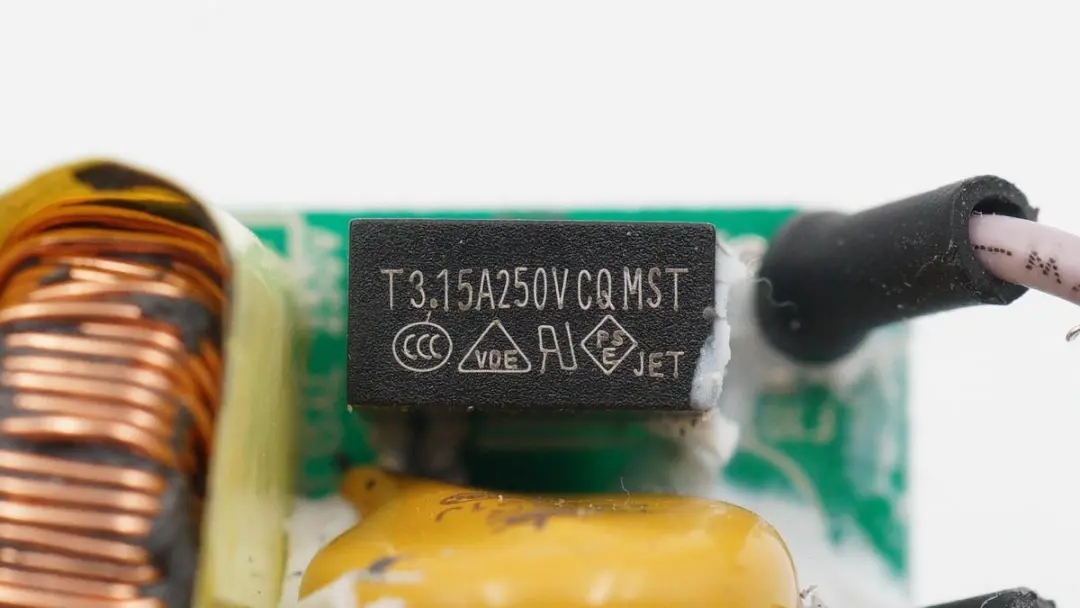

延時保險絲特寫，規格為3.15A 250V。

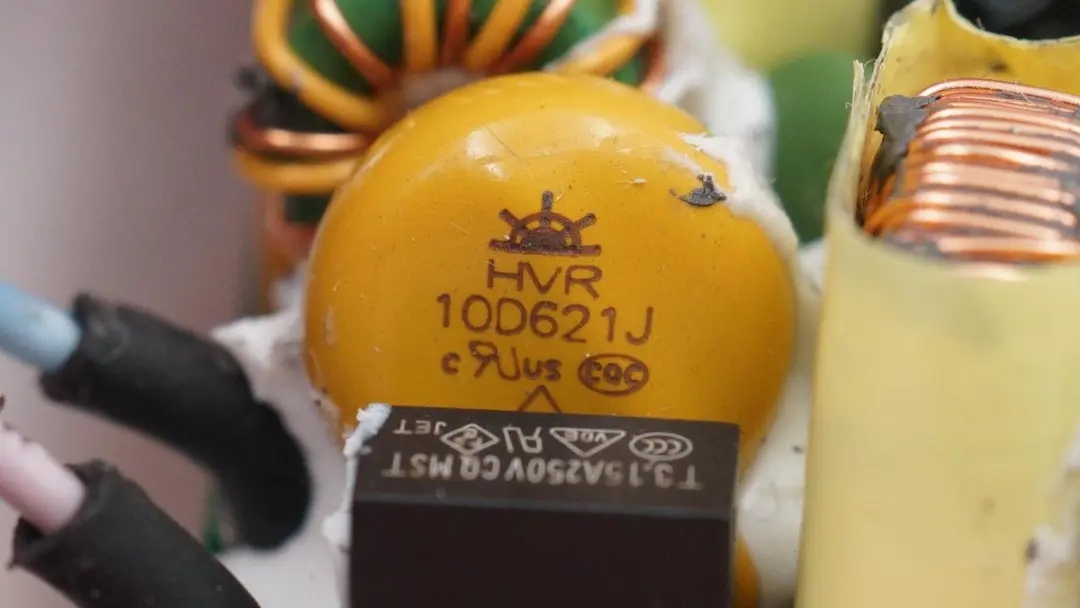

HVR10D621J壓敏電阻，用于輸入過壓保護，當輸入交流電壓過高時，短路輸入，保險絲熔斷切斷電路，保護后級元件。

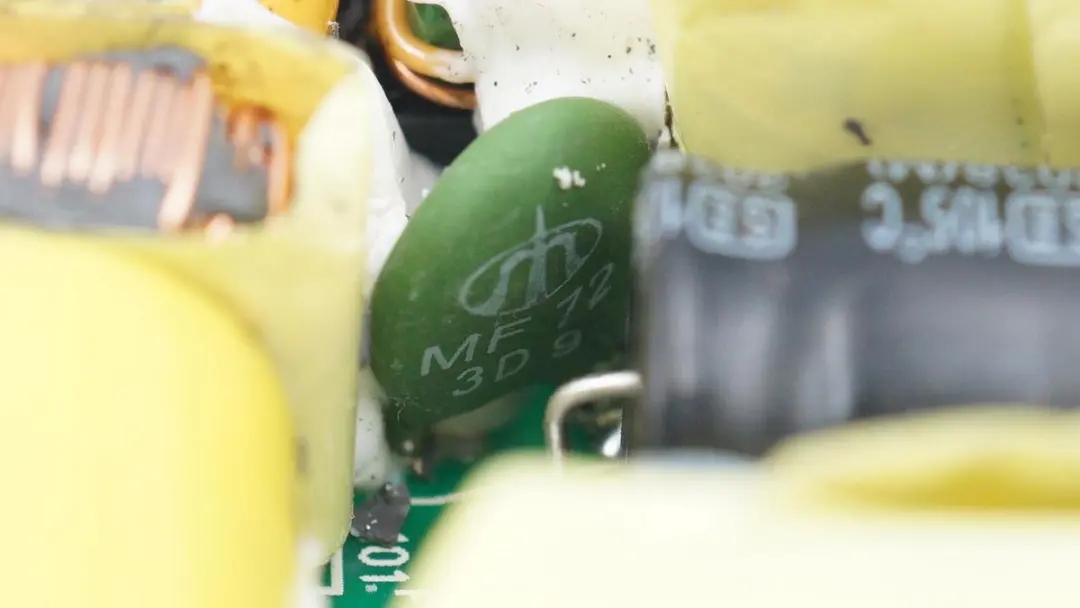

MF72 NTC浪涌抑制電阻用于抑制上電浪涌電流。

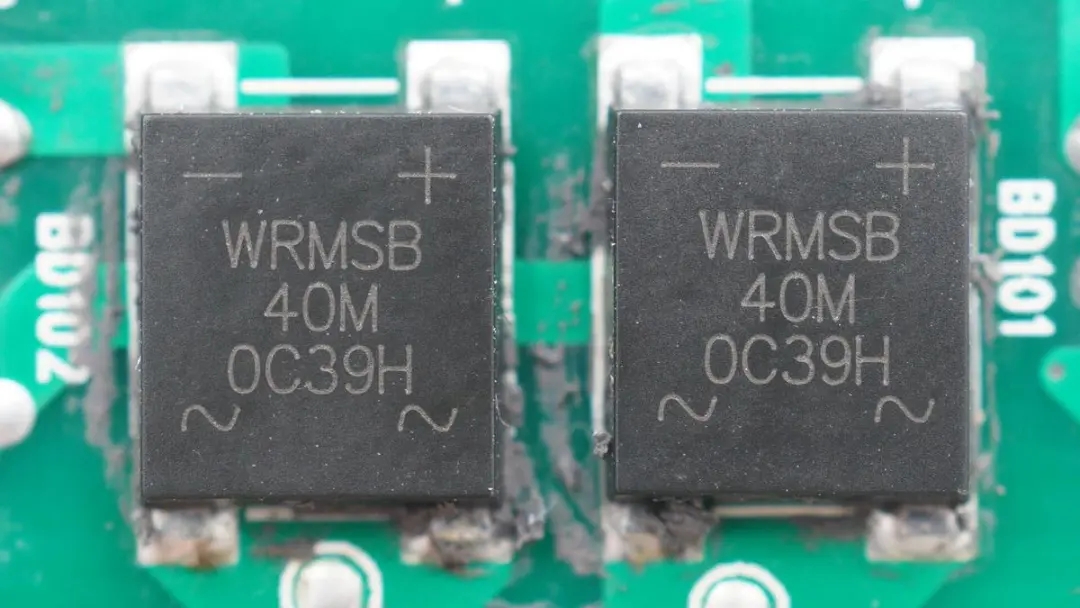

輸入端使用兩顆WRMSB40M整流橋，半橋接法，輸入端并聯。使用兩顆組成全橋，用于均攤發熱，降低溫升。WRMSB40M來自深圳市沃爾德實業有限公司，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

沃爾德WRMSB40M詳細資料信息。

充電頭網了解到，沃爾德軟橋還被努比亞65W氘鋒三口氮化鎵快速充電器、OPPO 50Ｗ餅干氮化鎵快充、鴻達順65W 氮化鎵充電器、飛頻65W USB PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器、麥多多30W 1A1C快充充電器等多款產品采用，性能獲得客戶的一致認可。

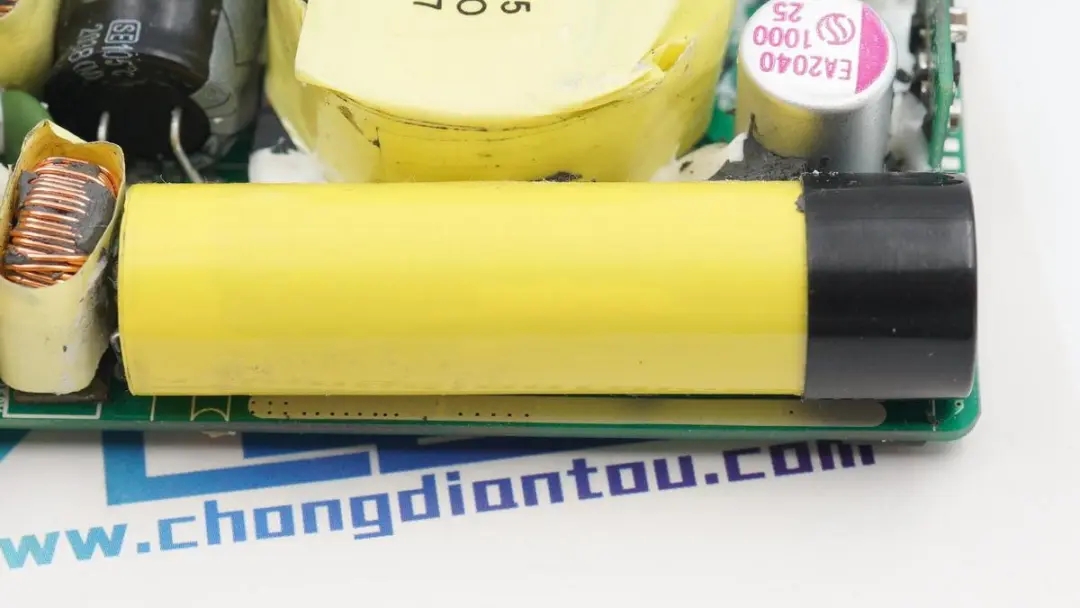

高壓濾波電容使用絕緣膠帶加強絕緣，端部套有塑料帽絕緣。

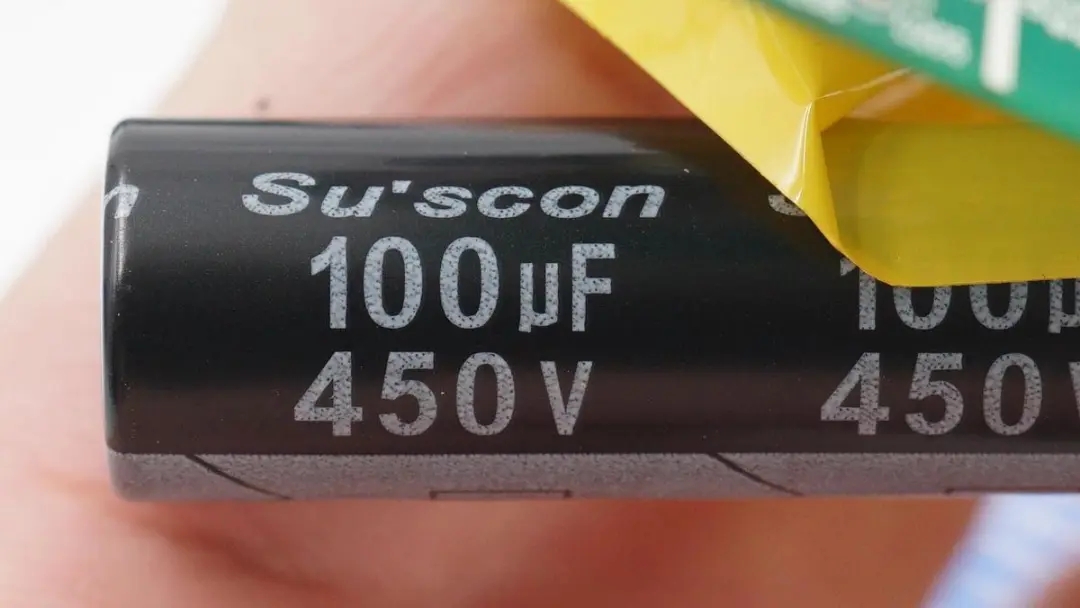

撕下電容上的絕緣膠帶，高壓濾波電容來自冠坤，規格為100μF 450V。

另一顆高壓濾波電解電容同樣來自冠坤，15μF 450V。

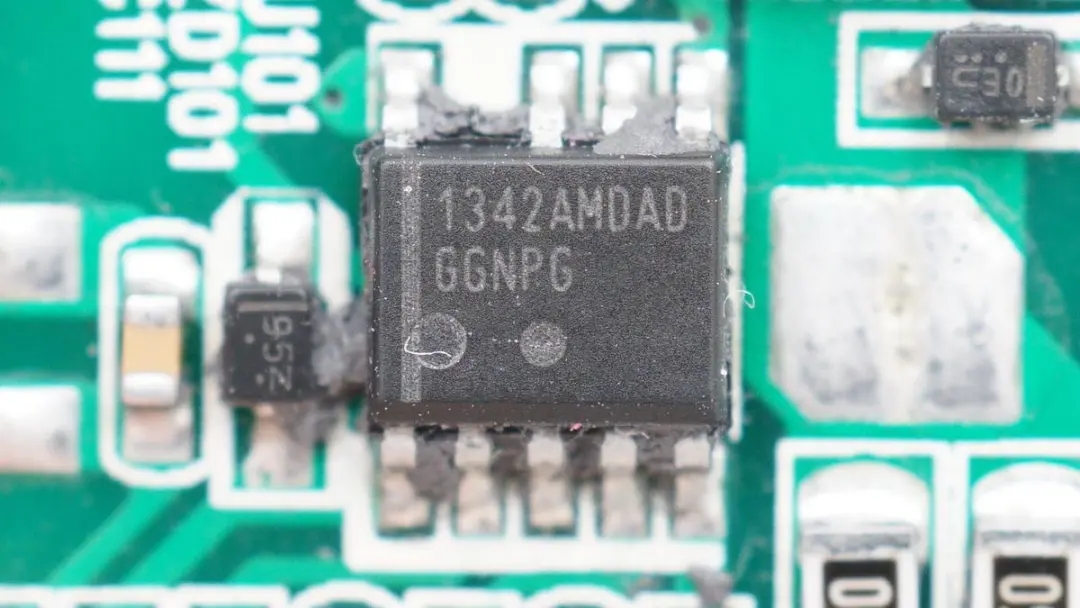

充電器主控芯片為ON安森美NCP1342，這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

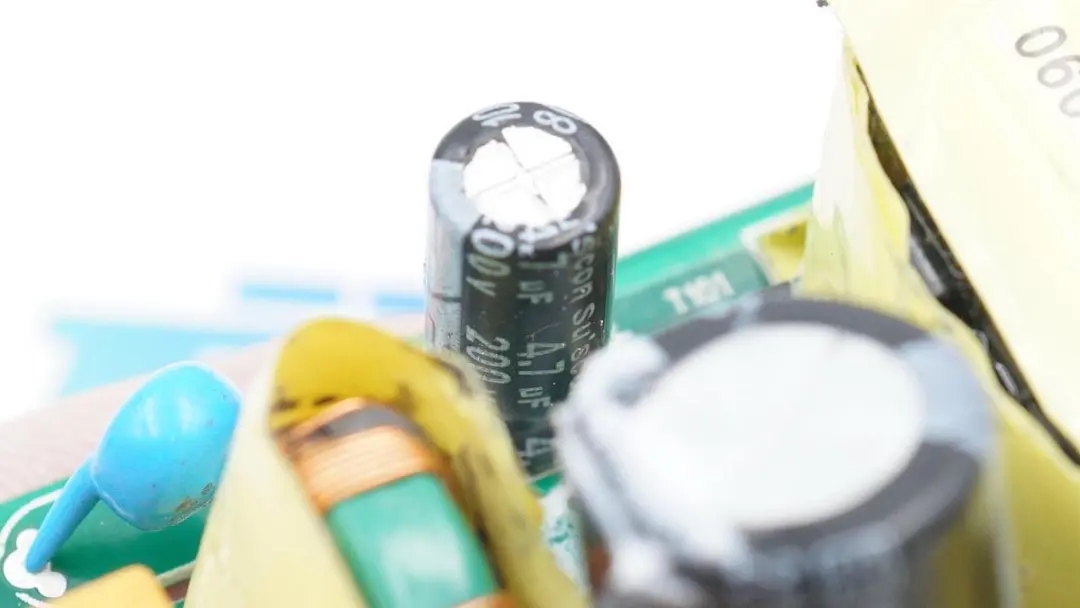

為充電器主控供電的濾波電容，來自冠坤，4.7μF 200V。

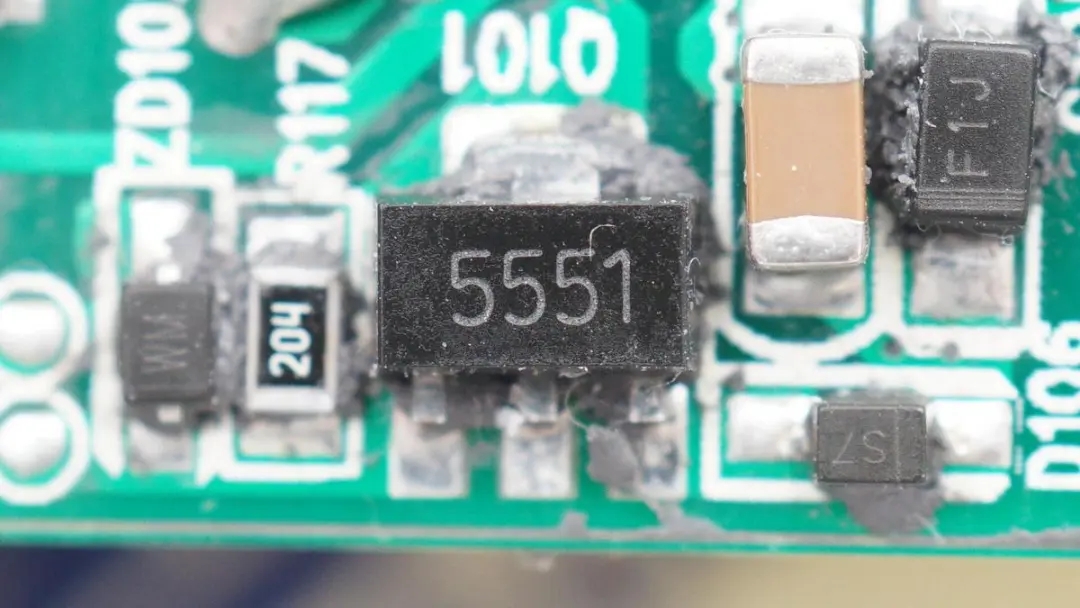

絲印5551的通用NPN三極管，配合穩壓管為主控芯片供電。

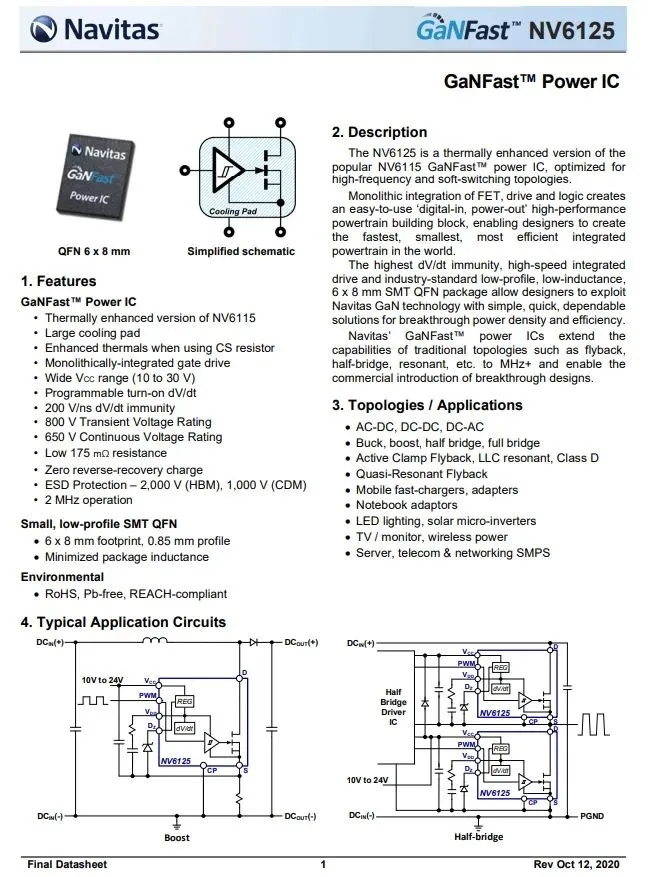

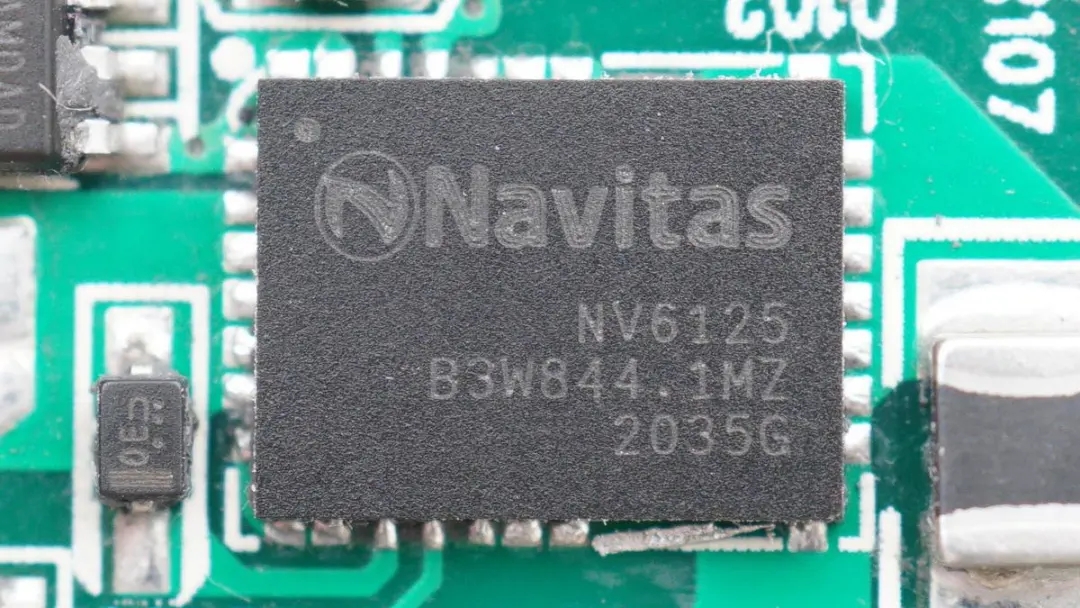

初級側氮化鎵功率芯片采用納微NV6125，內置驅動器，無需外置驅動器，175mΩ導阻，耐壓650V，支持2MHz開關頻率，采用散熱增強的QFN6*8mm封裝，適用于升壓，降壓，半橋，全橋開關電源等諸多應用場合。

充電頭網了解到，采用該芯片的還有OPPO新款65W超級閃充氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、聯想90W閃充雙口氮化鎵充電器、thinkplus65W氮化鎵快充、鴻達順65W 2C1A氮化鎵快充等多款產品。

此外納微其它型號氮化鎵功率芯片還被雷柏65W GaN快充、小米GaN充電器Type-C 65W、OPPO 50Ｗ餅干氮化鎵快充、貝爾金68W雙C口GaN充電器等數十款產品采用。

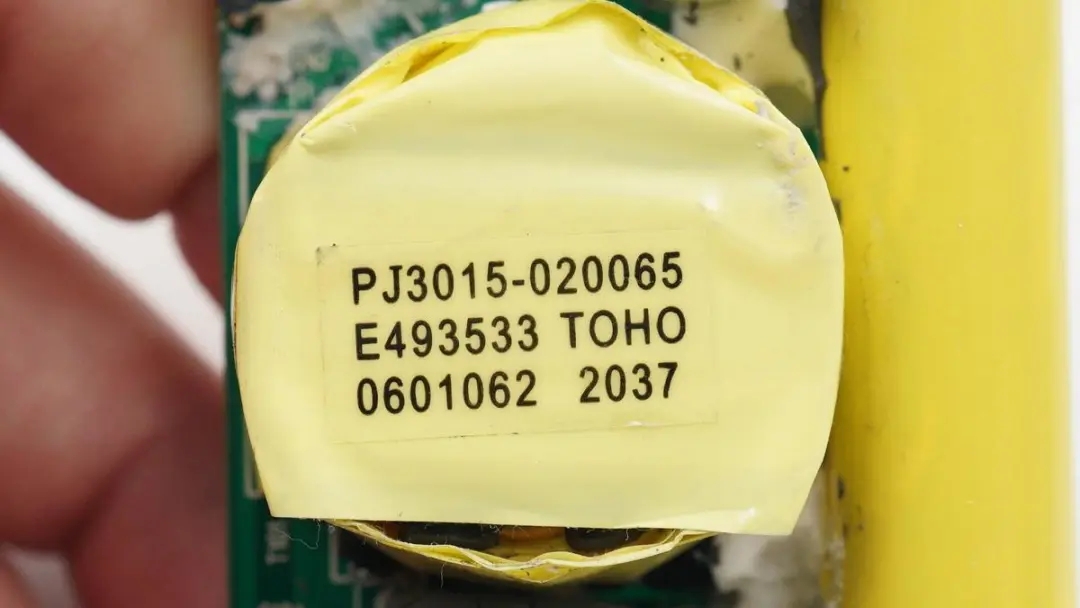

變壓器特寫，使用絕緣膠帶嚴密纏繞。

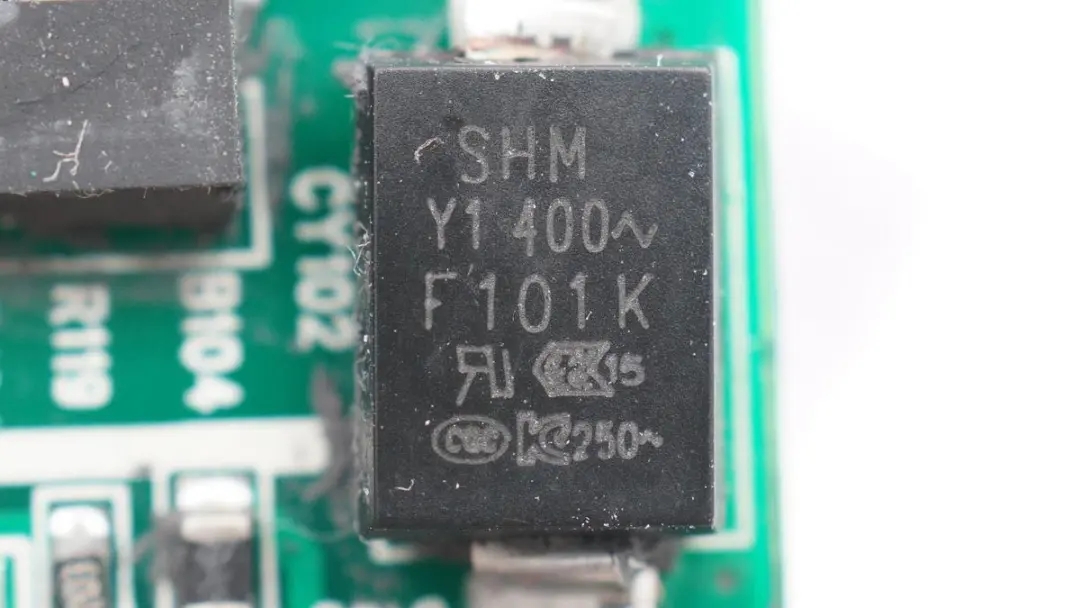

貼片Y電容來自廣東南方宏明電子科技股份有限公司，Y1 100pF,用于輸出抗干擾。

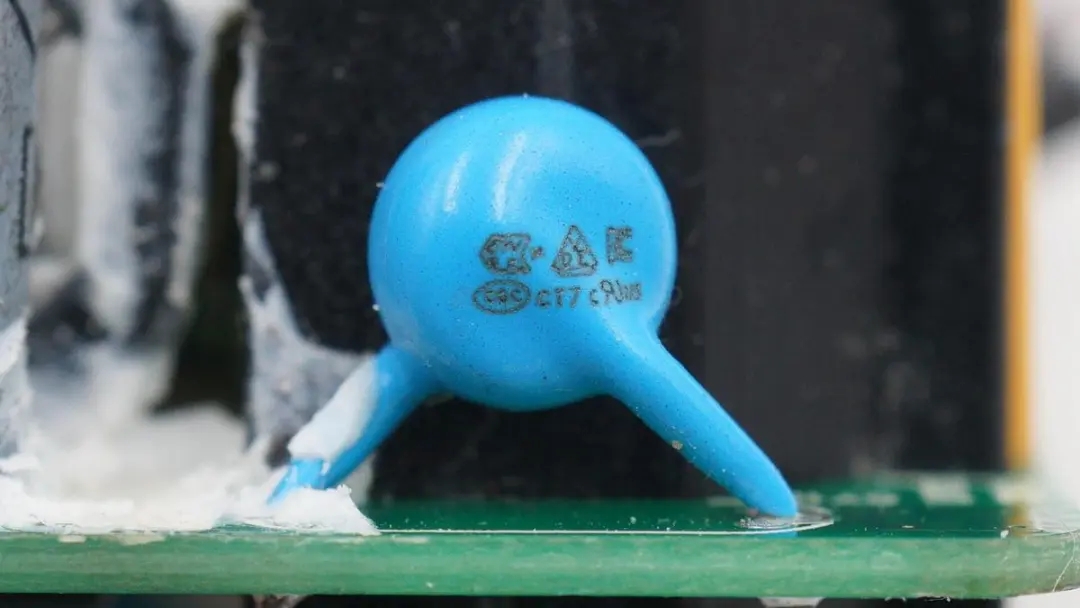

另外一顆藍色Y電容特寫。

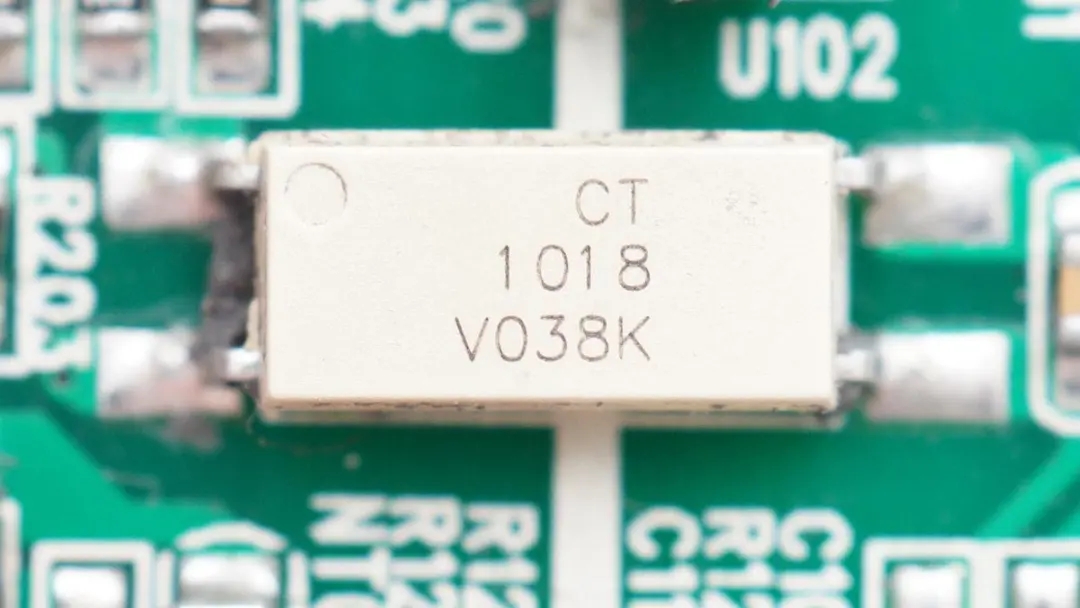

CT 1018光耦，用于初級次級通信，反饋調節輸出電壓。

充電器次級同步整流控制器采用 MPS芯源 MP6908A，最高工作頻率達600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。

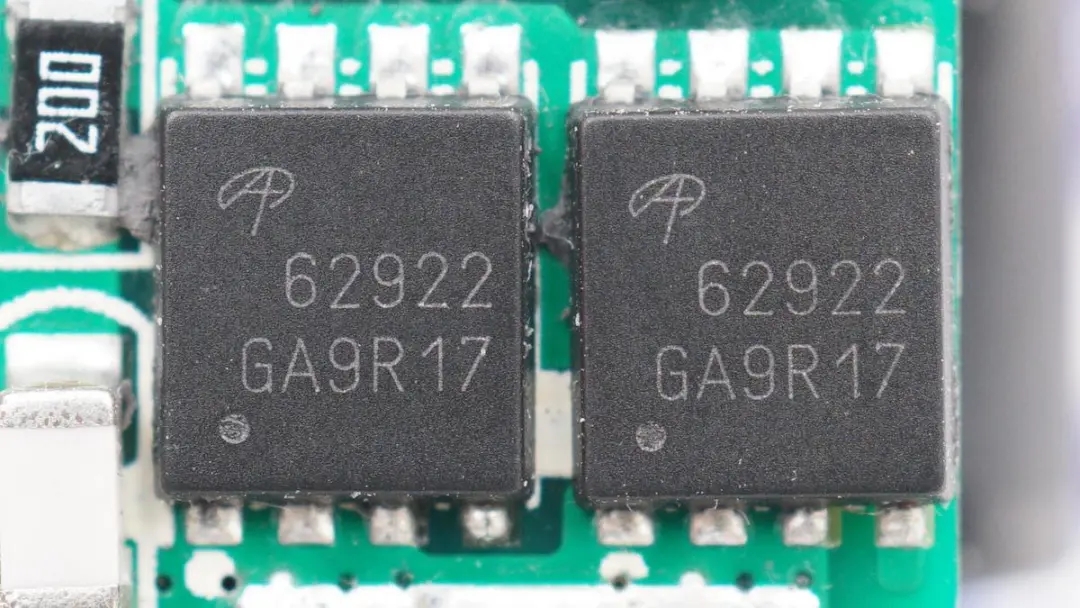

次級同步整流MOS管采用萬代 AONS62922，NMOS，耐壓120V，兩顆并聯。

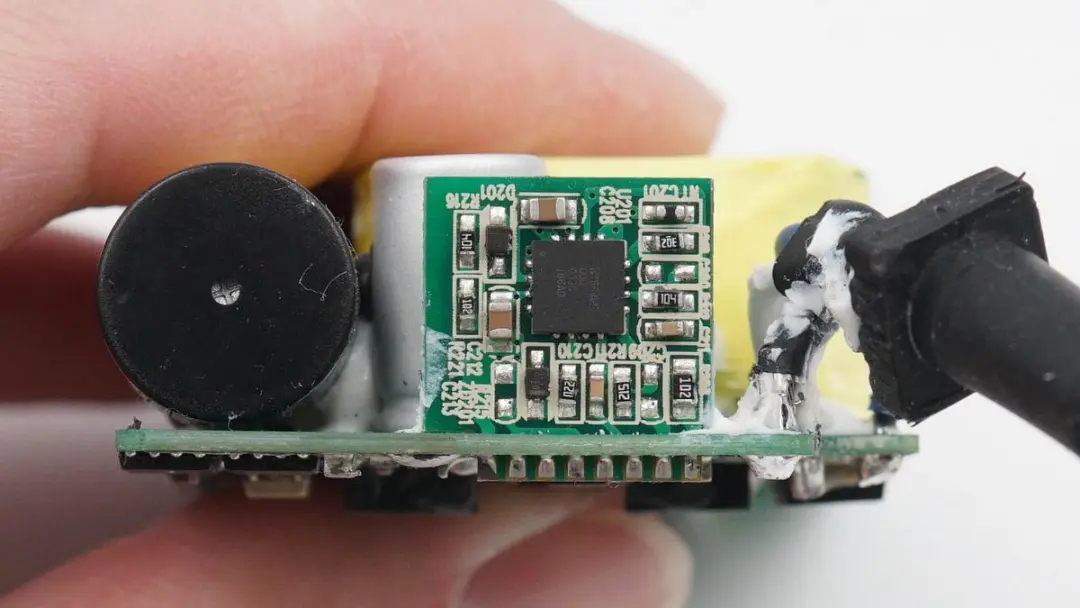

輸出協議芯片焊接在一塊垂直小板上，小板上還焊接熱敏電阻用于檢測充電器溫升。

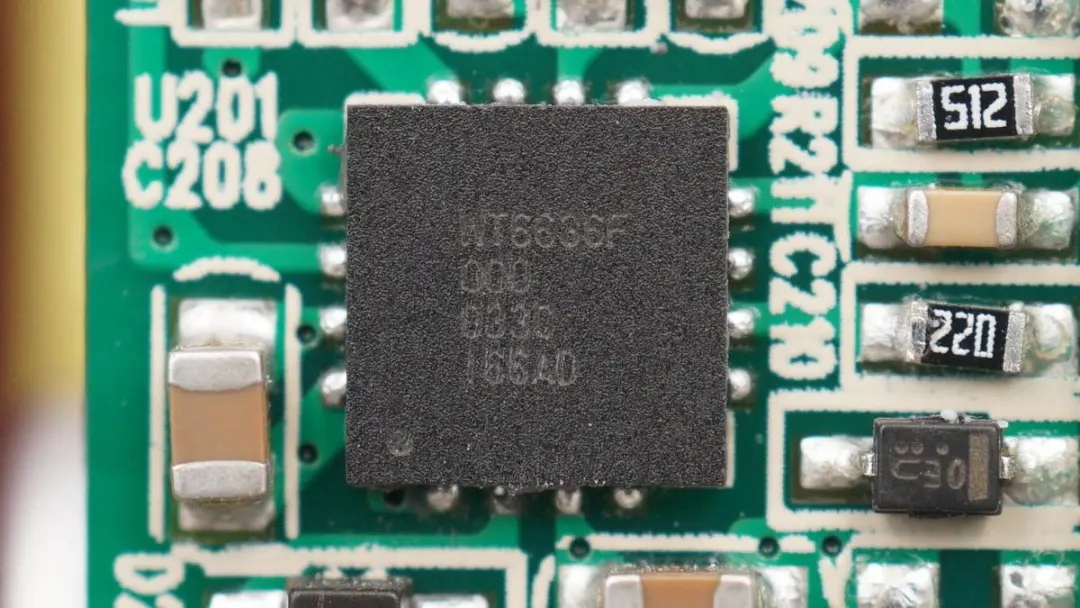

USB PD協議芯片采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。WT6636F內部集成8051內核單片機，內置可編程的恒壓恒流控制，內置放電MOS管，支持多重保護功能。

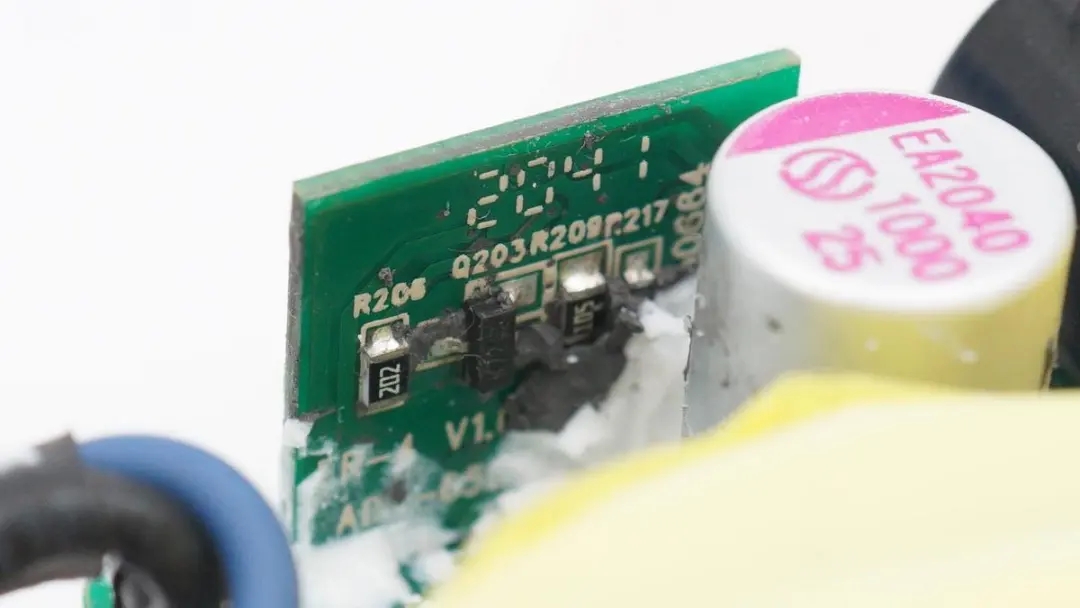

小板背面有一顆三極管和數顆電阻。

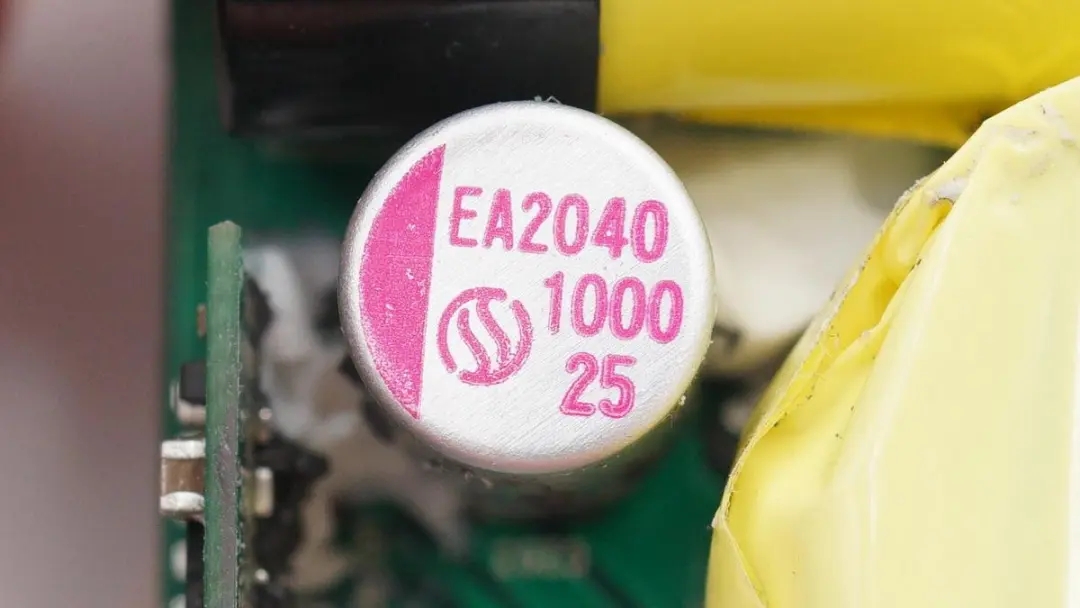

輸出濾波固態電容采用冠坤EA系列，105℃2000小時壽命，規格為1000μF 25V。

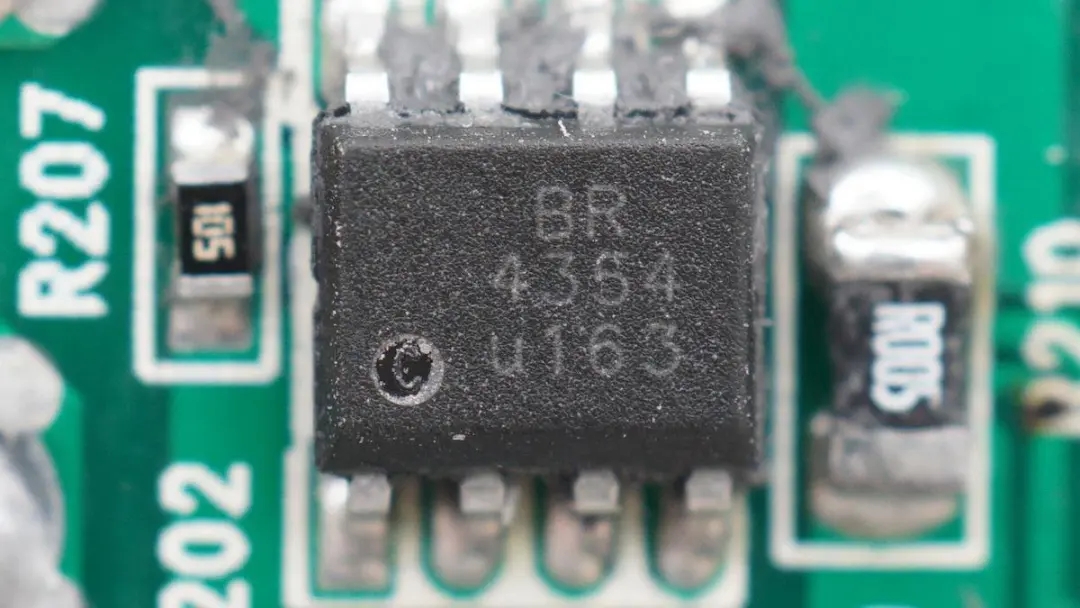

輸出VBUS開關管特寫，雙NMOS，絲印4354，右側是輸出電流檢流電阻。

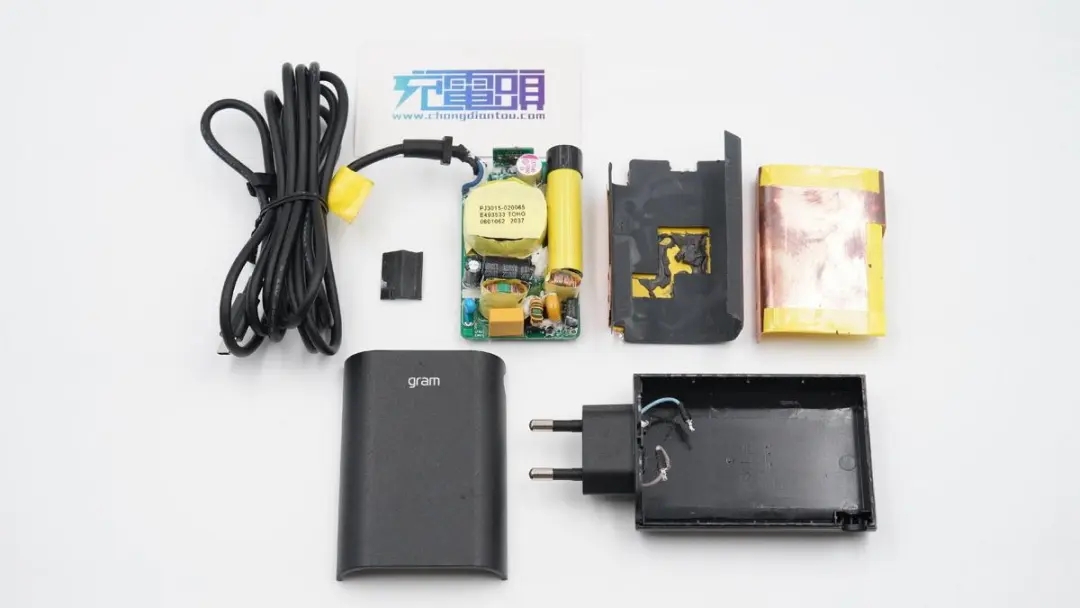

全部拆解完畢，來張全家福。

充電頭網拆解總結

LG gram筆記本標配65W PD氮化鎵充電器造型設計經典，風格簡約。作為一款附帶的充電器，自帶線纜的設計也很正常。充電器輸出支持PD3.0快充，具備5V3A、9V3A、15V3A、20V3.25A四組電壓檔位，可以滿足筆電日?？斐湫枨?。

充電頭網通過拆解了解到，這款充電器由深圳歐陸通電子股份代工生產。充電器開關電源由安森美NCP1342搭配納微NV6125氮化鎵功率開關管，以及MPS MP6908A搭配萬代同步整流管組成，輸出協議芯片采用偉詮WT6636F認證芯片，并且外接熱敏電阻進行過熱保護。內部全部采用冠坤電容，充電器內部采用導熱膠大量填充，整體用料扎實可靠。
